МIНIСТЕРСТВО IНФРАСТРУКТУРИ УКРАЇНИ
НАКАЗ
м. Київ
| 17.08.2012 | N 521 |
|---|
Про затвердження Порядку затвердження
конструкцiї транспортних засобiв, їх частин та
обладнання та Порядку ведення реєстру
сертифiкатiв типу транспортних засобiв та
обладнання i виданих виробниками сертифiкатiв
вiдповiдностi транспортних засобiв або обладнання
| Зареєстровано в Мiнiстерствi юстицiї України 14 вересня 2012 р. за N 1586/21898 |
Iз змiнами i доповненнями, внесеними
наказами Мiнiстерства iнфраструктури України
вiд 22 травня 2017 року N 188,
вiд 23 листопада 2018 року N 561,
вiд 15 квiтня 2019 року N 258,
вiд 4 березня 2020 року N 192,
вiд 15 вересня 2021 року N 487,
наказом Мiнiстерства розвитку громад, територiй
та iнфраструктури України
вiд 3 травня 2023 року N 346
На виконання абзацу другого пункту 2 постанови Кабiнету Мiнiстрiв України вiд 09 червня 2011 року N 738 "Деякi питання сертифiкацiї транспортних засобiв, їх частин та обладнання" наказую:
1. Затвердити Порядок затвердження конструкцiї транспортних засобiв, їх частин та обладнання, що додається.
2. Затвердити Порядок ведення реєстру сертифiкатiв типу транспортних засобiв та обладнання i виданих виробниками сертифiкатiв вiдповiдностi транспортних засобiв або обладнання, що додається.
3. Департаменту автомобiльного транспорту забезпечити подання цього наказу на державну реєстрацiю до Мiнiстерства юстицiї України в установленому законодавством порядку.
4. Цей наказ набирає чинностi з дня його офiцiйного опублiкування.
5. Контроль за виконанням цього наказу залишаю за собою.
| В. о. Мiнiстра | К. Єфименко |
| ПОГОДЖЕНО: | |
| Голова Державної служби України з питань регуляторної полiтики та розвитку пiдприємництва | М. Ю. Бродський |
| В. о. Голови Антимонопольного комiтету України | Р. I. Кузьмiн |
| Заступник Мiнiстра соцiальної полiтики України | Л. Дроздова |
| Мiнiстр фiнансiв України | Ю. Колобов |
| Заступник Мiнiстра внутрiшнiх справ України | В. I. Ратушняк |
| Заступник Мiнiстра економiчного розвитку i торгiвлi України - керiвник апарату | В. П. Павленко |
| Голова державної iнспекцiї України з безпеки на наземному транспортi | Є. А. Пронченко |
| ЗАТВЕРДЖЕНО Наказ Мiнiстерства iнфраструктури України 17.08.2012 N 521 |
|
| Зареєстровано в Мiнiстерствi юстицiї України 14 вересня 2012 р. за N 1586/21898 |
ПОРЯДОК
затвердження конструкцiї транспортних засобiв,
їх частин та обладнання
I. Загальнi положення
1.1. Цей Порядок визначає механiзм затвердження конструкцiї колiсних транспортних засобiв (далi - КТЗ) категорiй M, N, O, L, нових частин та обладнання, якi можуть бути встановленi та/або використанi на колiсних транспортних засобах (далi - обладнання) вiдповiдно до вимог Угоди про прийняття єдиних технiчних приписiв для колiсних транспортних засобiв, предметiв обладнання та частин, якi можуть бути встановленi та/або використанi на колiсних транспортних засобах, i про умови взаємного визнання офiцiйних затверджень, виданих на основi цих приписiв, 1958 року з поправками 1995 року (далi - Угода).
1.2. На кожен КТЗ або партiю обладнання, тип яких вiдповiдає вимогам єдиних технiчних приписiв, що пiдтверджується сертифiкатом типу транспортного засобу або обладнання, виробник або його уповноважений представник - резидент України видає сертифiкат вiдповiдностi.
| (пункт 1.2 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
1.3. На кожен новий КТЗ або партiю обладнання, якi вiдповiдають вимогам єдиних технiчних приписiв, але вiдповiднiсть типу яких не пiдтверджена сертифiкатом типу транспортного засобу або обладнання, а також на КТЗ, що були у користуваннi, сертифiкат вiдповiдностi видають уповноваженi органи або органи iз сертифiкацiї, акредитованi вiдповiдно до законодавства, призначенi Мiнiстерством iнфраструктури України.
| (пункт 1.3 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
1.4. Iндивiдуальному затвердженню пiдлягає кожен КТЗ:
а) новий, який вiдповiдає вимогам єдиних технiчних приписiв, але вiдповiднiсть типу якого не пiдтверджена сертифiкатом типу КТЗ, пiдлягає першiй державнiй реєстрацiї в Українi;
б) що був у користуваннi i пiдлягає першiй державнiй реєстрацiї в Українi;
в) конструкцiю якого змiнено пiд час переобладнання.
| (пiдпункт "в" пункту 1.4 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
1.5. Iндивiдуальному затвердженню пiдлягає кожна партiя обладнання, яка вiдповiдає вимогам єдиних технiчних приписiв, але вiдповiднiсть типу якої не пiдтверджена сертифiкатом типу.
1.6. Цей Порядок не застосовується до КТЗ:
а) яких згiдно iз законодавством не допускають до участi у дорожньому русi та/або державної реєстрацiї в Українi (призначених для застосування винятково на будiвництвi, у шахтах, кар'єрах, морських чи рiчкових портах та аеропортах, позашляхову рухому технiку, розроблену спецiально для використання та/або виконання робiт поза дорогами загального користування та/або для виконання технологiчних операцiй);
| (пiдпункт "а" пункту 1.6 у редакцiї наказу Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188, iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
б) спецiальних, зокрема броньованих, призначених для експлуатацiї Мiнiстерством внутрiшнiх справ України, Мiнiстерством оборони України, Державною службою України з надзвичайних ситуацiй, Адмiнiстрацiєю Державної прикордонної служби України, Службою безпеки України, Управлiнням державної охорони України, Нацiональним антикорупцiйним бюро України, Нацiональною полiцiєю;
| (пiдпункт "б" пункту 1.6 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 15.04.2019р. N 258, наказом Мiнiстерства розвитку громад, територiй та iнфраструктури України вiд 03.05.2023р. N 346) |
в) якi належать до категорiї T (колiснi трактори), R (причепи до сiльськогосподарських та лiсогосподарських тракторiв), транспортних засобiв з гусеничним або з комбiнованим колiсно-гусеничним рушiєм;
г) призначених винятково для спортивних змагань;
ґ) дослiднi зразки, що використовуються на вулично-дорожнiй мережi загального користування з метою проведення випробовувань, передбачених з метою поставки продукцiї на виробництво;
д) максимальна конструктивна швидкiсть яких не перевищує:
25 км/год. - для категорiй M, N та O;
6 км/год. - для категорiї L.
1.7. Цей Порядок не застосовують для затвердження предметiв обладнання та частин:
| (абзац перший пункту 1.7 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
а) якi призначено винятково для КТЗ, зазначених у пунктi 1.6 цього роздiлу. Предмети обладнання та частини до колiсних транспортних засобiв, зазначених у пiдпунктi "д" пункту 1.6 цього роздiлу, можуть одержати сертифiкат вiдповiдностi щодо iндивiдуального затвердження на добровiльнiй засадi;
б) що були у користуваннi.
1.8. Класифiкацiю, визначення типу, варiанта i версiї, коди УКТЗЕД колiсних транспортних засобiв та обладнання, екологiчнi норми, методи випробувань, позначення рiвня екологiчних норм КТЗ, форму iнформацiйного документа для затвердження типу колiсного транспортного засобу, перелiк технiчних приписiв, варiанти процедур затвердження типу наведено в додатках 1 - 5 до цього Порядку.
1.9. Форми сертифiкатiв типу, вимоги до оформлення та iдентифiкацiї сертифiкатiв та повiдомлень, форму подання результатiв випробовувань за екологiчними показниками КТЗ, форми сертифiкатiв вiдповiдностi, кiлькiснi обмеження стосовно малих та кiнцевих серiй, особливостi застосування технiчних приписiв до КТЗ спецiального призначення наведено в додатках 6 - 11 до цього Порядку.
1.10. У цьому Порядку термiни вживаються у такому значеннi:
виробник - суб'єкт господарювання (резидент чи нерезидент), що вiдповiдає за проектування, виготовлення та маркування продукцiї незалежно вiд того, виконуються зазначенi операцiї самим цим суб'єктом чи вiд його iменi, та забезпечує вiдповiднiсть виробництва продукцiї. Необов'язково, щоб цей суб'єкт господарювання залучався до всiх стадiй виготовлення продукцiї, що пiдлягає затвердженню. Для виконання вимог цього Порядку виробник, який не є резидентом України, повинен призначити свого уповноваженого представника - резидента України, який виконує всi функцiї, визначенi цим Порядком стосовно виробника;
| (абзац другий пункту 1.10 у редакцiї наказу Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188, iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
випробувальна лабораторiя - орган з оцiнки вiдповiдностi, який проводить випробування та акредитований згiдно iз законодавством;
| (пункт 1.10 доповнено новим абзацом третiм згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192, у зв'язку з цим абзаци третiй - тридцять другий вважати вiдповiдно абзацами четвертим - тридцять третiм) |
вузол - елемент конструкцiї КТЗ, тип якого може бути затверджений окремо, але тiльки стосовно одного чи декiлькох визначених типiв КТЗ;
затвердження типу - сукупнiсть процедур, за допомогою яких уповноважений орган пiдтверджує, що тип продукцiї вiдповiдає вимогам та технiчним приписам, визначеним цим Порядком;
iндивiдуальне затвердження - сукупнiсть процедур, за допомогою яких уповноважений орган чи орган iз сертифiкацiї пiдтверджує, що конкретний окремо взятий КТЗ, партiя обладнання вiдповiдають усiм вимогам та технiчним приписам, визначеним цим Порядком;
iнформацiйна пiдшивка - комплект документiв, який мiстить iнформацiйний документ, складений згiдно з Правилами ЄЕК ООН, а також необхiднi таблицi, графiки, характеристики, схеми, кресленики, фотографiї тощо, текстовi частини яких складено українською чи росiйською мовою або мовою держави, резидентом якої є виробник, з дублюванням англiйською мовою;
| (абзац сьомий пункту 1.10 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
iнформацiйний документ - документ, який мiстить iнформацiю щодо КТЗ i складений за формою згiдно з додатком 3 до цього Порядку або згiдно з Правилами ЄЕК ООН;
| (абзац восьмий пункту 1.10 у редакцiї наказу Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
iнформацiйний пакет документiв - комплект документiв, який мiстить iнформацiйну пiдшивку, а також документи окремих затверджень, протоколи випробувань та iншi документи, що їх додають до iнформацiйної пiдшивки уповноважений орган або технiчнi служби пiд час виконання своїх функцiй, текстовi частини яких складено українською чи росiйською мовою або мовою держави, резидентом якої є виробник, з дублюванням англiйською мовою;
компетентний орган - Мiнiстерство iнфраструктури України;
компетентний орган iншої Договiрної Сторони Угоди - орган, призначений урядом iншої, нiж Україна, держави як Договiрна Сторона забезпечувати виконання її обов'язкiв згiдно з положеннями Угоди;
компонент - обладнання, тип якого може бути затверджений окремо без вiдношення до певного типу КТЗ;
КТЗ - транспортний засiб, призначений для руху безрейковими дорогами, який використовується для перевезення людей i (або) вантажiв, а також перевезення i приводу пiд час руху чи на мiсцi встановленого на ньому обладнання чи механiзмiв для виконання спецiальних робочих функцiй;
об'єктивнi докази вiдповiдностi продукцiї - документально оформленi результати робiт з оцiнювання вiдповiдностi: затвердження типу за Правилами ЄЕК ООН або Директивами Європейського Союзу, протоколи випробувань або звiти про випробовування, документи щодо пiдтвердження вiдповiдностi виробництва, матерiали iнформацiйних документiв, пiдшивок, акти експертизи документiв та iдентифiкацiї зразкiв тощо;
окреме затвердження - комплект документiв, за допомогою якого пiдтверджують, що тип продукцiї вiдповiдає вимогам Угоди та окремого Правила ЄЕК ООН;
переобладнання - змiни типу або марки (моделi), призначення чи параметрiв конструкцiї КТЗ, що перебувають в експлуатацiї, якi порушують чи можуть порушити вiдповiднiсть цього КТЗ вимогам нормативних документiв щодо безпечностi конструкцiї, наприклад, змiни: повної маси та її розподiлу по осях; центру мас; типу двигуна, його маси i потужностi; колiсної бази чи колiсної формули; конструкцiї систем свiтлової сигналiзацiї, гальмового i рульового керування та трансмiсiї; зовнiшньої поверхнi кузова; захисних пристроїв; установки кабiни, кузова чи їхнiх деталей; спецiального обладнання i номерних агрегатiв тощо, не передбачених нормативно-технiчною документацiєю на такий КТЗ;
| (абзац шiстнадцятий пункту 1.10 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
поетапне затвердження типу - сукупнiсть послiдовних процедур, за допомогою яких уповноваженi органи, що виконують процедури затвердження типу, пiдтверджують, що незавершений або завершений КТЗ вiдповiдає необхiдному, залежно вiд етапу завершеностi, перелiку вимог цього Порядку;
| (абзац сiмнадцятий пункту 1.10 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
продукцiя - КТЗ, предмети обладнання та частини, характеристики яких впливають на безпеку дорожнього руху, довкiлля та енергоощаднiсть;
сертифiкат вiдповiдностi - документ, яким виробник пiдтверджує, що окремо взятий КТЗ або партiя обладнання вiдповiдають затвердженому типу;
сертифiкат вiдповiдностi щодо iндивiдуального затвердження - документ, яким уповноважений орган чи орган iз сертифiкацiї пiдтверджує, що окремо взятий КТЗ чи партiя обладнання, якi не мають сертифiката типу, вiдповiдають вимогам цього Порядку;
сертифiкат типу - документ, яким уповноважений орган пiдтверджує, що тип продукцiї затверджено вiдповiдно до вимог технiчних приписiв, визначених цим Порядком;
система - сукупнiсть елементiв конструкцiї КТЗ, призначених для виконання заданих функцiй;
технiчна служба - визначений компетентним органом, акредитований в установленому законодавством порядку та нотифiкований ООН орган з оцiнки вiдповiдностi, якому доручено виконувати випробовування та/або iнспектування продукцiї та/або перевiрки вiдповiдностi виробництва;
технiчнi приписи - єдинi технiчнi приписи (Правила ЄЕК ООН), нормативно-правовi акти, технiчнi регламенти, нацiональнi стандарти, нормативнi документи, технiчнi вимоги, що стосуються певних категорiй КТЗ чи обладнання, наведенi у додатку 4 або 11 до цього Порядку;
тип КТЗ - сукупнiсть КТЗ певної категорiї, якi не вiдрiзняються один вiд одного за iстотними ознаками, наведеними в роздiлi II додатка 1 до цього Порядку, може мати варiанти i версiї. Тип стосовно певної властивостi або системи КТЗ визначають згiдно з нормативним документом, який мiстить технiчнi приписи до них;
| (абзац двадцять п'ятий пункту 1.10 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
КТЗ базовий - завершений або незавершений КТЗ, що використовують на початковому етапi процедури поетапного затвердження типу;
| (абзац двадцять шостий пункту 1.10 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
КТЗ завершений - КТЗ, стосовно якого не потрiбно виконувати додатковi етапи процедури затвердження для пiдтвердження вiдповiдностi всiм необхiдним вимогам цього Порядку;
| (абзац двадцять сьомий пункту 1.10 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
КТЗ кiнцевої серiї - КТЗ, сертифiкат якого був чинним на момент виготовлення або ввезення на митну територiю України з метою вiльного обiгу, але втратив чиннiсть до моменту реєстрацiї КТЗ через запровадження нових вимог технiчних приписiв, вiдповiднiсть яким виробник не має намiру чи не може забезпечити через особливостi конструкцiї КТЗ типу;
| (абзац двадцять восьмий пункту 1.10 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
КТЗ незавершений - КТЗ, у процесi поетапного затвердження якого потрiбно виконати додатково не менше одного (завершального) етапу виготовлення та пiдтвердження вiдповiдностi вимогам цього Порядку;
| (абзац двадцять дев'ятий пункту 1.10 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
КТЗ поетапно завершений - КТЗ, що пройшов процедуру поетапного затвердження типу та вiдповiдає вимогам цього Порядку;
| (абзац тридцятий пункту 1.10 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
КТЗ новий - КТЗ, на який уповноваженими державними органами (у тому числi iноземними) не видавалися реєстрацiйнi документи, що дають право на його експлуатацiю;
| (пункт 1.10 доповнено новим абзацом тридцять першим згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
КТЗ, що був у користуваннi, - КТЗ, на який уповноваженими державними органами (у тому числi у країнi - експортерi колiсного транспортного засобу) були виданi реєстрацiйнi документи, якi дають право на його експлуатацiю.
| (пункт 1.10 доповнено новим абзацом тридцять другим згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192, у зв'язку з цим абзаци тридцять перший - тридцять третiй вважати вiдповiдно абзацами тридцять третiм - тридцять п'ятим) |
тип обладнання - сукупнiсть обладнання, яке не вiдрiзняється одне вiд одного за суттєвими ознаками, наведеними в роздiлi IV додатка 1 до цього Порядку;
| (абзац тридцять третiй пункту 1.10 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
уповноважений орган - визначений компетентним органом орган iз сертифiкацiї, акредитований вiдповiдно до законодавства України i нотифiкований ООН згiдно з Угодою, який видає сертифiкати типу та сертифiкати вiдповiдностi щодо iндивiдуального затвердження.
Iншi термiни вживаються у значеннях, наведених в Угодi та в доданих до неї єдиних технiчних приписах - Правилах ЄЕК ООН.
II. Подання заяви на затвердження типу КТЗ та обладнання
2.1. Виробник подає до уповноваженого органу письмову заяву на затвердження типу КТЗ разом iз iнформацiйним пакетом документiв на паперовому або електронному носiї. Заява має стосуватися окремо кожного типу КТЗ.
2.2. До заяви додають iнформацiйну пiдшивку, комплект окремих затверджень, що стосуються категорiї, до якої належить КТЗ, а також (за наявностi) документи, що пiдтверджують вiдповiднiсть виробництва, чи сертифiкати на системи управлiння якiстю, сертифiкат затвердження типу ЄС, виданий згiдно з Директивою 2007/46/ЕС або Директивою 2002/24/ЕС (Регламентом ЄС 168/2013).
| (пункт 2.2 iз змiнами, внесеними згiдно з наказами Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188, вiд 15.09.2021р. N 487) |
2.3. Iнформацiйний документ (додаток 3) має бути наданий до уповноваженого органу у двох примiрниках i включати покажчик стану iнформацiйного пакета документiв. Усi кресленики повиннi бути наданi у вiдповiдному масштабi на форматi А4 або повиннi бути складенi до цього формату. Фотографiї, якщо вони є, мають достатньо докладно показувати деталi.
| (пункт 2.3 iз змiнами, внесеними згiдно з наказами Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188, вiд 04.03.2020р. N 192) |
2.4. Виробник може не надавати окремих затверджень щодо однiєї або декiлькох систем КТЗ. У цьому разi виробник має надати до уповноваженого органу протоколи випробувань технiчних служб або випробувальних лабораторiй на вiдповiднiсть технiчним приписам щодо систем КТЗ, стосовно яких не були оформленi окремi затвердження.
2.5. У разi поетапного затвердження типу КТЗ до заявки додають:
а) на першому етапi - роздiли iнформацiйної пiдшивки та окремi затвердження або протоколи випробувань, якi вiдповiдають фактичному стану завершення (комплектацiї) типу КТЗ;
б) на другому i наступних етапах - складовi iнформацiйної пiдшивки та окремi затвердження або протоколи випробувань, якi стосуються поточного етапу завершення, данi щодо змiн у конструкцiї КТЗ, а також примiрник сертифiката типу, оформлений на попередньому етапi. Суб'єкт господарювання, що поставив КТЗ на виробництво в Українi, додає технiчнi умови на КТЗ, узгодженi в установленому законодавством порядку.
2.6. До заяви додають зразки печаток чи штампiв, опис елементiв захисту вiд пiдроблення (за наявностi), якi виробник має намiр застосовувати, а також назви посад, зразки пiдписiв осiб, яким виробник надає повноваження пiдписувати сертифiкати вiдповiдностi КТЗ. У разi змiни зазначених повноважень виробник протягом 10 робочих днiв надає до уповноваженого органу новi назви посад та зразки пiдписiв уповноважених осiб.
2.7. Уповноважений орган може звертатися до виробника з умотивованим запитом щодо надання додаткової iнформацiї чи документiв, передбачених цим Порядком, необхiдних для прийняття рiшення стосовно обсягу випробовувань.
2.8. До заяви додають настанову щодо експлуатування чи користування КТЗ.
2.9. Виробник представляє уповноваженому органу або технiчнiй службi зразки КТЗ для забезпечення виконання процедури затвердження типу.
| (пункт 2.9 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
2.10. Виробник подає до уповноваженого органу заяву на затвердження типу обладнання разом iз iнформацiйним пакетом документiв на паперовому або електронному носiї. Заява має стосуватися окремо кожного типу обладнання.
У разi обладнання одного найменування, яке виготовляє один виробник i яке має окреме затвердження, можна з метою отримання сертифiката типу обладнання подавати одну заяву для декiлькох типiв, у додатку до якої зазначають вiдомостi про кожний тип обладнання та вiдповiднi окремi затвердження. У разi поширення на окремий тип обладнання вимог декiлькох нормативних документiв чи за наявностi декiлькох окремих затверджень (для рiзних варiантiв типу) наводять вiдомостi про всi необхiднi окремi затвердження.
2.11. До заяви додають iнформацiйну пiдшивку, змiст якої має вiдповiдати технiчним приписам, перелiк (каталог) обладнання, окремi затвердження чи протоколи випробувань технiчних служб або випробувальних лабораторiй, а також (за наявностi) копiї документiв з пiдтвердження вiдповiдностi виробництва чи сертифiкати на системи управлiння якiстю.
Суб'єкти господарювання, що поставили КТЗ на виробництво в Українi, також додають технiчнi умови на обладнання, узгодженi в установленому законодавством порядку.
2.12. До заяви додають зразки печаток чи штампiв, опис елементiв захисту вiд пiдроблення (за наявностi), якi виробник має намiр застосовувати, а також назви посад, зразки пiдписiв осiб, яким виробник надає повноваження пiдписувати сертифiкати вiдповiдностi на партiї обладнання. У разi змiни зазначених повноважень виробник протягом 10 робочих днiв надає до уповноваженого органу новi назви посад та зразки пiдписiв уповноважених осiб.
2.13. Уповноважений орган може звертатися до виробника з умотивованим запитом щодо надання додаткової iнформацiї, передбаченої цим Порядком, необхiдної для прийняття рiшення стосовно номенклатури випробовувань.
III. Процедури затвердження типу КТЗ та обладнання
3.1. Процедури затвердження типу КТЗ здiйснюють вiдповiдно до вимог пунктiв 3.5 - 3.17, 3.22, 3.23 цього роздiлу, а обладнання - пунктiв 3.18 - 3.26 цього роздiлу. Варiанти процедури затвердження типу наведено в додатку 5 до цього Порядку.
| (пункт 3.1 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
3.2. Iдентифiкацiю сертифiкатiв типу, сертифiкатiв вiдповiдностi здiйснюють згiдно з вимогами додатка 7 до цього Порядку.
3.3. Уповноважений орган пiсля надання сертифiката типу здiйснює iнформування вiдповiдно до Порядку ведення реєстру сертифiкатiв типу транспортних засобiв та обладнання i виданих виробниками сертифiкатiв вiдповiдностi транспортних засобiв або обладнання.
3.4. У разi отримання запиту вiд компетентного органу уповноважений орган або виробник повинен протягом 20 робочих днiв пiсля отримання запиту надiслати компетентному органу копiї сертифiкатiв типу чи сертифiкатiв вiдповiдностi. Уповноважений орган або виробник надсилає копiї сертифiкатiв разом iз вiдповiдним iнформацiйним пакетом документiв на паперовому або електронному носiї.
3.5. Сертифiкат типу КТЗ видають, залежно вiд категорiї та призначення КТЗ, на тип, що вiдповiдає характеристикам, наведеним в iнформацiйнiй пiдшивцi, та:
а) при затвердженнi КТЗ загального призначення - технiчним приписам, перелiк яких наведено в додатку 4 до цього Порядку;
б) пiд час затвердження КТЗ спецiального призначення - технiчним приписам, перелiк яких наведено в додатку 4 з урахуванням вимог додатка 11 до цього Порядку.
| (пiдпункт "б" пункту 3.5 у редакцiї наказу Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
3.6. Уповноважений орган повинен:
а) перевiрити наявнiсть усiх окремих затверджень та/або протоколiв випробувань у повному обсязi згiдно з перелiком технiчних приписiв, якi стосуються варiантiв та версiй КТЗ, заявлених на затвердження типу;
| (пiдпункт "а" пункту 3.6 у редакцiї наказу Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
б) за результатами аналiзу документацiї переконатися, що характеристики КТЗ та данi, якi наведено в iнформацiйному документi, збiгаються з даними iнформацiйних пакетiв документiв та/або окремих затверджень. У разi надання iнформацiйних пакетiв документiв, що додаються до затвердження типу за директивами ЄС, перевiрити вiдповiднiсть сфери застосування та вимог зазначених директив вимогам технiчних приписiв, встановлених цим Порядком;
в) провести iдентифiкацiю вiдiбраних зразкiв КТЗ з метою перевiрки вiдповiдностi фактичних iдентифiкацiйних ознак зразкiв КТЗ даним, наведеним в iнформацiйному документi та у вiдповiдних роздiлах iнформацiйних пакетiв документiв, наданих до окремих затверджень.
При затвердженнi типу КТЗ категорiй M2 та M3, а також КТЗ, щодо якого виробником до уповноваженого органу не надано жодного окремого затвердження або надано окремi затвердження менше нiж за 70 % Правил ЄЕК ООН, передбачених додатками 4 та 11 до цього Порядку, кiлькiсть КТЗ, що пiдлягають iдентифiкацiї, визначають з урахуванням комбiнацiй ознак конструкцiї КТЗ, якi стосуються щонайменше двигуна, коробки передач, кiлькостi осей та рушiйних осей (розмiщення, їх кiнематичнi зв'язки), керуючих осей (кiлькiсть, розмiщення), кiлькостi дверей, класу автобуса, пасажиромiсткостi, оснащення, що впливає на властивостi, вимоги до яких встановлено цим Порядком.
| (абзац другий пiдпункту "в" пункту 3.6 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
При затвердженнi типу КТЗ (крiм категорiй M2 та M3), щодо якого виробником до уповноваженого органу надано окремi затвердження не менше нiж за 70 % Правил ЄЕК ООН, передбачених додатками 4 та 11 до цього Порядку, та протоколiв випробувань щодо тих властивостей, на якi вiдсутнi окремi затвердження, проводять iдентифiкацiю лише одного зразка КТЗ, що належить до типу, який пiдлягає затвердженню.
| (абзац третiй пiдпункту "в" пункту 3.6 iз змiнами, внесеними згiдно з наказами Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192, вiд 15.09.2021р. N 487) |
Абзац четвертий пiдпункту "в" пункту 3.6 виключено
| (абзац другий пiдпункту "в" пункту 3.6 замiнено трьома новими абзацами згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188, у зв'язку з цим абзац третiй вважати абзацом п'ятим, абзац четвертий пiдпункту "в" пункту 3.6 виключено згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192, у зв'язку з цим абзац п'ятий вважати абзацом четвертим) |
Залежно вiд комплектностi, результатiв аналiзу документiв та iдентифiкацiї виконуються процедури затвердження типу, варiанти яких наведено в додатку 5 до цього Порядку.
3.7. У разi вiдсутностi окремих затверджень або протоколiв випробувань щодо вiдповiдностi всiм необхiдним технiчним приписам уповноважений орган повинен:
а) надiслати запит до виробника щодо надання окремих затверджень або протоколiв випробувань чи органiзувати проведення випробовувань;
б) переконатися у тому, що характеристики КТЗ вiдповiдають даним, наведеним в iнформацiйнiй пiдшивцi, а наданi додатково протоколи випробувань пiдтверджують вiдповiднiсть КТЗ вимогам технiчних приписiв.
3.8. При поетапному затвердженнi типу КТЗ уповноважений орган повинен:
а) переконатися, що окремий iнформацiйний пакет документiв надано в повному обсязi та актуалiзовано щодо чинних редакцiй технiчних приписiв, якi мiстять вимоги до КТЗ. При проведеннi iндивiдуального затвердження КТЗ склад iнформацiйного пакета документiв виробник узгоджує з уповноваженим органом або органом iз сертифiкацiї;
б) переконатися, що характеристики КТЗ та данi, наведенi у наданому iнформацiйному документi для затвердження типу КТЗ, складеному вiдповiдно до роздiлу I додатка 3 до цього Порядку, вiдповiдають даним iнформацiйного пакета документiв;
в) на вiдiбраних зразках заявленого на затвердження типу КТЗ перевiрити або органiзувати проведення випробувань КТЗ з метою пiдтвердження, що фактичнi данi зазначених зразкiв КТЗ вiдповiдають даним, наведеним у вiдповiдних роздiлах iнформацiйного пакета документiв;
г) за необхiдностi провести або органiзувати проведення необхiдних перевiрок (випробувань) щодо вiдповiдностi технiчним приписам стосовно установленого на КТЗ обладнання.
3.9. Кiлькiсть зразкiв КТЗ, що пiдлягає перевiрцi, має бути достатньою для забезпечення належного контролю з урахуванням рiзних комбiнацiй ознак конструкцiї КТЗ, заявленого на затвердження типу, згiдно з перелiком: двигун, коробка передач, ведучi осi (кiлькiсть, розмiщення, їх кiнематичнi зв'язки), керуючi осi (кiлькiсть, розмiщення), типи кузова, кiлькiсть дверей, розмiщення рульового управлiння, кiлькiсть мiсць, рiвень оснащення.
3.10. Iдентифiкацiйний номер (код VIN) базового КТЗ, який визначений згiдно з ДСТУ ISO 3779:2012 "Колiснi транспортнi засоби. Номер iдентифiкацiйний транспортного засобу (VIN). Змiст i структура (ISO 3779:2009, IDT)", ДСТУ ISO 4030:2012 "Колiснi транспортнi засоби. Номер iдентифiкацiйний транспортного засобу. (VIN). Розташування та спосiб нанесення (ISO 4030:1983, IDT)" та ДСТУ 7232:2011 "Таблички марковальнi. Технiчнi умови" та додатком 3 до цього Порядку, має бути збережено на всiх етапах процесу поетапного затвердження типу КТЗ з метою забезпечення простежуваностi всього процесу затвердження КТЗ.
| (пункт 3.10 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188, у редакцiї наказу Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
3.11. На другому та наступних етапах затвердження типу додатково до обов'язкової заводської таблички виробника, що визначена ДСТУ ISO 3779:2012 "Колiснi транспортнi засоби. Номер iдентифiкацiйний транспортного засобу (VIN). Змiст i структура (ISO 3779:2009, IDT)" та ДСТУ ISO 4030:2012 "Колiснi транспортнi засоби. Номер iдентифiкацiйний транспортного засобу. (VIN). Розташування та спосiб нанесення (ISO 4030:1983, IDT)" та додатком 3 до цього Порядку, кожний виробник повинен установити на КТЗ додаткову табличку. Ця табличка має вiдповiдати вимогам ДСТУ 7232:2011 "Таблички марковальнi. Технiчнi умови", бути надiйно закрiплена на видимому i легкодоступному мiсцi на елементi конструкцiї, що не пiдлягає замiнi в перiод експлуатацiї КТЗ. Данi, наведенi на нiй, мають бути чiткими та стiйкими проти стирання i мiстити зазначену нижче iнформацiю в такiй послiдовностi:
| (абзац перший пункту 3.11 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188, у редакцiї наказу Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
а) найменування виробника;
б) номер сертифiката типу КТЗ (з урахуванням вимог пункту 8.1 цього Порядку);
| (пiдпункт "б" пункту 3.11 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
в) етап затвердження;
г) iдентифiкацiйний номер (VIN) базового КТЗ. За бажанням виробника КТЗ на поточному етапi виготовлення безпосередньо на незмiннiй частинi КТЗ та на його додатковiй табличцi може мiститися визначений ним iдентифiкацiйний номер (VIN) з його мiжнародним iдентифiкацiйним кодом виробника (WMI);
| (пiдпункт "г" пункту 3.11 у редакцiї наказу Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
ґ) максимально допустима повна маса КТЗ (наводять у випадках, коли значення було змiнено на поточному етапi затвердження);
д) максимально допустима повна маса комбiнацiї КТЗ (якщо КТЗ може бути використано для буксирування причепа чи напiвпричепа; наводять у випадках, коли значення було змiнено на поточному етапi затвердження);
е) максимально допустима маса, що припадає на кожну вiсь (наводять послiдовно вiд передньої осi до задньої i лише у випадках, коли значення було змiнено на поточному етапi затвердження);
є) максимально допустима маса, що припадає на зчiпний пристрiй (для напiвпричепа або причепа з центрально розташованою вiссю; наводять лише у випадках, коли значення було змiнено на поточному етапi затвердження).
| (пiдпункт "є" пункту 3.11 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
3.12. Уповноважений орган виконує процедури перевiрки вiдповiдностi виробництва згiдно з роздiлом IV цього Порядку.
3.13. Уповноважений орган стосовно кожного типу КТЗ:
а) оформлює вiдповiдно до вимог додатка 6 (форма A) до цього Порядку сертифiкат типу (повiдомлення) у двох примiрниках. Для КТЗ категорiй M, N, L оформлюють i додають до зазначеного сертифiката результат випробувань за екологiчними показниками КТЗ за формою, наведеною в додатку 8 до цього Порядку, вiдповiдно до екологiчних норм, методiв випробувань, позначень рiвнiв екологiчних норм КТЗ, зазначених у додатку 2 до цього Порядку;
| (пiдпункт "а" пункту 3.13 iз змiнами, внесеними згiдно з наказами Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188, вiд 04.03.2020р. N 192) |
б) оформлює покажчик стану iнформацiйного пакета документiв або, якщо покажчик вже був ранiше, перевiряє його змiст та, за необхiдностi, вносить до нього вiдповiднi змiни;
в) надає заявнику один примiрник сертифiката типу КТЗ (повiдомлення) разом iз вiдповiдними додатками.
3.14. У разi оформлення сертифiката типу КТЗ, стосовно якого роздiлами IX, X цього Порядку передбачено запровадження обмеження щодо застосування певних вимог технiчних приписiв або строку дiї сертифiката типу, у цьому сертифiкатi типу зазначають такi обмеження.
| (пункт 3.14 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
3.15. Стосовно КТЗ спецiального призначення в сертифiкатi типу зазначають вiдповiднi вiдомостi щодо особливостей конструкцiї та обмежень у застосуваннi технiчних приписiв згiдно з додатком 11 до цього Порядку.
3.16. У разi коли виробник, крiм окремих затверджень, надав для виконання процедури затвердження типу КТЗ протоколи випробувань, уповноважений орган в iнформацiйному документi наводить посилання на протоколи випробувань.
3.17. За згодою компетентного органу уповноважений орган приймає до розгляду об'єктивнi докази щодо вiдповiдностi КТЗ вимогам цього Порядку, що одержанi iз застосуванням альтернативних методiв випробувань.
3.18. Сертифiкат типу видають на тип системи, що вiдповiдає характеристикам, наведеним в iнформацiйнiй пiдшивцi, а також технiчним приписам. Сертифiкат типу заповнюють згiдно з формою Б додатка 6 до цього Порядку.
3.19. Сертифiкат типу видають на тип компонента або вузла, що вiдповiдає характеристикам, наведеним у iнформацiйнiй пiдшивцi, а також технiчним приписам, наведеним в додатку 4 до цього Порядку. Сертифiкат типу заповнюють згiдно з формою B додатка 6 до цього Порядку.
3.20. Уповноважений орган повинен:
а) перевiрити наявнiсть окремих затверджень та/або протоколiв випробувань у повному обсязi згiдно з перелiком технiчних приписiв, якi стосуються обладнання;
б) за результатами аналiзу документацiї переконатися, що характеристики обладнання та данi, якi наведено в iнформацiйному документi, збiгаються з даними iнформацiйних пакетiв документiв та/або окремих затверджень. У разi надання iнформацiйних пакетiв документiв, що додаються до затвердження типу за директивами ЄС, перевiрити вiдповiднiсть сфери застосування та вимог зазначених директив вимогам технiчних приписiв;
в) провести iдентифiкацiю вiдiбраних зразкiв обладнання з метою перевiрки вiдповiдностi фактичних iдентифiкацiйних ознак зразкiв обладнання даним, наведеним в iнформацiйному документi та у вiдповiдних роздiлах iнформацiйних пакетiв документiв, наданих до окремих затверджень.
Виробник має представити уповноваженому органу та/або технiчнiй службi зразки обладнання, вiдiбранi для забезпечення iдентифiкацiї та/або випробовування.
| (абзац другий пiдпункту "в" пункту 3.20 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
3.21. У разi вiдсутностi окремих затверджень або протоколiв випробувань щодо вiдповiдностi всiм необхiдним технiчним приписам уповноважений орган повинен:
а) письмово запитати у виробника необхiднi окремi затвердження або протоколи випробувань чи органiзувати проведення випробувань;
б) переконатися у тому, що характеристики обладнання вiдповiднi даним, наведеним в iнформацiйнiй пiдшивцi, а наданi додатково протоколи випробувань пiдтверджують вiдповiднiсть обладнання вимогам технiчних приписiв.
3.22. Документи затвердження типу продукцiї, протоколи випробувань та iнформацiйнi документи, наданi згiдно з Директивами ЄС, беруть до розгляду та для визнання вiдповiдно до перелiку додатка 4 до цього Порядку, якщо на момент подання заяви:
а) Правила ЄЕК ООН та Директиви ЄС мають однакову сферу застосування;
б) технiчнi вимоги Директиви ЄС не нижчi нiж вимоги вiдповiдного Правила ЄЕК ООН, з урахуванням прийнятої в Українi серiї поправок та змiсту перехiдних положень, наведених у вiдповiдному роздiлi Правила ЄЕК ООН щодо термiнiв запровадження зазначених поправок.
3.23. Уповноважений орган виконує процедури забезпечення вiдповiдностi виробництва згiдно з роздiлом IV цього Порядку.
3.24. Сертифiкат типу обладнання на компоненти або вузли не видають, якщо їх постачають виробники обладнання виробникам КТЗ (незалежно вiд того, чи призначенi вони для виготовлення КТЗ або переобладнання та/або ремонту), торгове найменування (марка) виробника яких вiдповiдає iнформацiї, наведенiй у графi "0.1 Торгове найменування (марка) виробника" сертифiката типу КТЗ. У цьому разi сертифiкати вiдповiдностi обладнання виробник видає до закiнчення строку дiї зазначених сертифiкатiв типу або сертифiкатiв вiдповiдностi.
| (пункт 3.24 у редакцiї наказу Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188, iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 15.09.2021р. N 487) |
3.25. Якщо компонент чи вузол функцiонує або виявляє певнi властивостi тiльки у взаємодiї з iншим обладнанням КТЗ i це потребує перевiрки вiдповiдностi компонента або вузла тiльки за умови випробовувань у складi КТЗ виключно певного типу, сферу поширення сертифiката типу вiдповiдним чином обмежують. У таких випадках сертифiкат типу мiститиме вiдповiднi обмеження щодо використання компонента чи вузла та визначатиме спецiальнi умови стосовно їх монтування.
У разi коли такий компонент або вузол установив сам виробник КТЗ, вiдповiднiсть вимогам щодо експлуатацiї та монтажу перевiряють пiд час проведення процедури затвердження типу КТЗ.
3.26. За згодою компетентного органу уповноважений орган приймає до розгляду об'єктивнi докази щодо вiдповiдностi обладнання вимогам цього Порядку, що одержанi iз застосуванням альтернативних методiв випробувань, або, у разi випробувань одиничних зразкiв обладнання, застосовують окремi вимоги технiчних приписiв.
IV. Забезпечення вiдповiдностi виробництва
4.1. Забезпечення виробником вiдповiдностi виробництва складається з:
а) виконання заходiв забезпечення вiдповiдностi виробництва до надання сертифiката типу (первинне оцiнювання);
б) виконання заходiв забезпечення вiдповiдностi виробництва протягом чинностi сертифiката типу.
4.2. Перевiрку виробництва виконують для пiдтвердження того, що виготовлена продукцiя вiдповiдає вимогам цього Порядку i що її продовжують виготовляти вiдповiдно до затвердженого типу.
4.3. Зазначена перевiрка охоплює послiдовне виконання пов'язаних мiж собою процедур:
а) процедур перевiрки продукцiї;
б) процедури перевiрки виконання виробником комплексу заходiв щодо забезпечення вiдповiдностi виробництва.
4.4. Перелiк та перiодичнiсть процедур перевiрки вiдповiдностi виробництва продукцiї вимогам додатка 2 до Угоди наведено в додатку 5 до цього Порядку.
4.5. До надання сертифiката типу уповноважений орган повинен перевiрити наявнiсть у виробника задовiльних заходiв та процедур щодо продукцiї (далi - забезпечення вiдповiдностi продукцiї) та задовiльного комплексу заходiв та процедур щодо забезпечення виробником пiд час виробництва ефективного контролю за вiдповiднiстю продукцiї типу, що заявлений на затвердження (далi - забезпечення вiдповiдностi методiв виробництва).
4.6. Кожний зразок продукцiї, що належить до типу, який затверджено згiдно з цим Порядком, окремими Правилами ЄЕК ООН (чи еквiвалентними їм Директивами Європейського Союзу) та/або iншими технiчними приписами, має бути виготовлений вiдповiдно до затвердженого типу.
4.7. Перевiрку виробництва на мiсцi (стосовно серiйно виготовлюваної продукцiї) здiйснює уповноважений орган з метою пiдтвердження наявностi та достатностi запровадженого виробником комплексу заходiв щодо забезпечення вiдповiдностi виробництва та продукцiї вимогам цього Порядку.
4.8. Порядок та термiни перевiрки погоджують з виробником.
4.9. Виробник повинен забезпечити необхiднi умови для проведення перевiрки виробництва, зокрема доступ представникам уповноваженого органу до визначених планом об'єктiв перевiрки, даних випробувань продукцiї, виробничих записiв щодо якостi.
V. Внесення змiн до сертифiката типу
5.1. Пiсля надання сертифiката типу та протягом строку його дiї виробник сповiщає шляхом подання вiдповiдної заяви уповноваженому органу про змiни вiдомостей, наведених у сертифiкатi типу та/або в iнформацiйному пакетi документiв.
5.2. Заяву на внесення змiн до сертифiката типу подають до уповноваженого органу. Iнформацiйний пакет документiв надається на паперовому або електронному носiї.
5.3. Виробник додає до заяви опис змiн iнформацiйного пакета документiв, змiненi окремi затвердження (за наявностi), протоколи випробувань, що стосуються змiн.
5.4. У разi можливостi внесення змiн до сертифiката типу (поширення його дiї на затверджений тип) за результатами додаткової iдентифiкацiї та/або випробовування, проведення перевiрки методiв виробництва, врахування вимоги законодавства, зокрема технiчних приписiв, якi набули чинностi пiсля попереднього затвердження типу, сертифiкат типу переоформляють iз збереженням його порядкового номера (спiльного для усiх його поширень), до якого додають познаку номера поширення зазначеного сертифiката типу.
5.5. Якщо з метою урахування змiн необхiдно провести додаткову iдентифiкацiю, перевiрку вiдповiдностi методiв виробництва та/або випробовування продукцiї, уповноважений орган у 5-денний строк з дня отримання заяви на внесення змiн iнформує про це виробника, який забезпечує можливiсть проведення зазначених процедур, надає уповноваженому органу необхiднi окремi затвердження чи протоколи випробувань.
5.6. Уповноважений орган пiсля внесення змiн до сертифiката типу здiйснює iнформування вiдповiдно до Порядку ведення реєстру сертифiкатiв типу та обладнання i виданих виробниками сертифiкатiв вiдповiдностi транспортного засобу або обладнання.
5.7. Якщо змiни не стосуються змiсту iнформацiйного пакета документiв, але потребують внесення змiн до змiсту сертифiката типу (наприклад, у зв'язку зi змiною законодавства України, виправленням технiчних помилок), уповноважений орган вносить виправлення до змiсту сертифiката типу iз зазначенням нової дати. Познака номера сертифiката типу (та/або його поширення) не змiнюється.
| (пункт 5.7 у редакцiї наказу Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
VI. Строк чинностi сертифiката типу
6.1. Строк чинностi сертифiката типу не обмежується, крiм випадкiв, передбачених роздiлами IX та X цього Порядку.
6.2. Уповноважений орган вiдкликає сертифiкат типу у разi:
а) коли виробник просить вiдкликати сертифiкат типу або приймає рiшення про завершення виробництва типу продукцiї через неможливiсть внесенням змiн до конструкцiї, що iснує, забезпечити виконання нових вимог законодавства;
б) встановлення невiдповiдностi продукцiї типу, що було затверджено;
в) порушення виробником належних умов виробництва, в тому числi процедур та строкiв оцiнки вiдповiдностi пiсля видачi сертифiката типу, визначених додатком 5 до цього Порядку;
| (пiдпункт "в" пункту 6.2 у редакцiї наказу Мiнiстерства iнфраструктури України вiд 15.09.2021р. N 487) |
г) виявлення того, що пiд час експлуатацiї зразкiв продукцiї, навiть затвердженого типу, може виникнути серйозна загроза довкiллю, безпецi громадян або безпецi дорожнього рухуж
ґ) невiдповiдностi продукцiї затвердженого типу новим вимогам технiчних приписiв, якi набрали чинностi пiсля затвердження типу.
| (пункт 6.2 доповнено пiдпунктом "ґ" згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
6.3. Уповноважений орган повiдомляє виробника не пiзнiше наступного робочого дня з дня прийняття рiшення про вiдкликання сертифiката типу.
6.4. Вiдкликання сертифiката типу може мати обмежений характер у часi та стосуватися тiльки одного варiанта в межах типу чи однiєї версiї в межах варiанта типу КТЗ, одного найменування чи певного перелiку найменувань обладнання.
6.5. Уповноважений орган пiсля вiдкликання сертифiката типу здiйснює iнформування вiдповiдно до Порядку ведення реєстру сертифiкатiв типу транспортних засобiв та обладнання i виданих виробниками сертифiкатiв вiдповiдностi транспортних засобiв або обладнання.
6.6. Виробник повинен припинити видачу сертифiкатiв вiдповiдностi на КТЗ чи обладнання, сертифiкат типу яких вiдкликано, з дати видання повiдомлення про вiдкликання сертифiката типу згiдно з додатком 6, за виключенням сертифiкатiв вiдповiдностi на КТЗ, що належать до кiнцевої серiї.
| (пункт 6.6 iз змiнами, внесеними згiдно з наказами Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188, вiд 04.03.2020р. N 192) |
6.7. Пункт 6.7 виключено
| (згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
VII. Сертифiкат вiдповiдностi КТЗ або обладнання
7.1. Виробник на пiдставi сертифiката типу оформляє на кожний КТЗ чи на партiю обладнання сертифiкат вiдповiдностi КТЗ або обладнання за формою, наведеною в додатку 9 до цього Порядку, та додає його до комплекту супровiдної документацiї КТЗ (незалежно вiд стадiї його завершеностi) чи партiї обладнання. Виробник - нерезидент має право вiд свого iменi оформлювати сертифiкати вiдповiдностi на КТЗ або партiю обладнання, тип яких затверджено згiдно з цим Порядком.
| (абзац перший пункту 7.1 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
При затвердженнi КТЗ незавершеного або поетапно завершеного типу виробник заповнює тiльки тi позицiї на зворотнiй сторiнцi сертифiката вiдповiдностi КТЗ, вiдомостi яких було доповнено або змiнено на черговому етапi затвердження.
Виробник також додає до свого сертифiката вiдповiдностi КТЗ або обладнання сертифiкати вiдповiдностi iнших виробникiв, отриманi за результатами проходження попереднiх етапiв затвердження (крiм першого етапу затвердження).
7.2. Сертифiкат вiдповiдностi КТЗ або обладнання заповнюють українською мовою (з дублюванням, за необхiдностi, англiйською або росiйською мовою).
7.3. Усi належнi позицiї сертифiката вiдповiдностi КТЗ або обладнання повиннi бути заповненi. Сертифiкат вiдповiдностi КТЗ або обладнання не повинен мiстити не передбачених цим Порядком обмежень щодо введення в обiг i/або застосування продукцiї.
7.4. У сертифiкатi вiдповiдностi КТЗ або обладнання, що видають на пiдставi сертифiкатiв типу, затверджених з урахуванням обмежень, визначених в роздiлах IX, X, XII цього Порядку, наводять вiдповiдну iнформацiю щодо зазначених обмежень.
7.5. Виробник КТЗ видає сертифiкати вiдповiдностi обладнання на партiю обладнання, що зазначено в пунктi 3.24 роздiлу III цього Порядку, з посиланням на сертифiкат типу. При цьому на партiю обладнання видають один сертифiкат вiдповiдностi обладнання (незалежно вiд кiлькостi найменувань продукцiї i типiв у партiї обладнання), у графi "2. Найменування продукцiї i тип(и)" якого наводять посилання на документ, згiдно з яким партiю виготовлено чи ввезено в Україну.
| (пункт 7.5 у редакцiї наказу Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188, iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 15.09.2021р. N 487) |
VIII. Маркування продукцiї
8.1. У разi отримання сертифiката типу КТЗ, що виготовлено в Українi, виробник наводить у маркуваннi на табличцi, що закрiплюється на КТЗ, номер сертифiката типу КТЗ.
8.2. У разi отримання сертифiката типу обладнання на пiдставi окремого(их) затвердження(нь) за Правилом(ами) ЄЕК ООН виробник маркує кожен предмет обладнання вiдповiдно до вимог зазначеного(их) Правила(ил) ЄЕК ООН та наносить на упаковку чи зазначає в супровiднiй документацiї щодо використання продукцiї (iнструкцiї (керiвництвi) щодо експлуатацiї тощо) номер сертифiката типу, торгову назву виробника та/або найменування, позначку типу обладнання та/або iдентифiкацiйний номер такого обладнання згiдно з каталогом.
| (пункт 8.2 у редакцiї наказу Мiнiстерства iнфраструктури України України вiд 04.03.2020р. N 192) |
8.3. У разi затвердження типу обладнання не на пiдставi окремого затвердження за Правилом ЄЕК ООН виробник наносить на вироби або на упаковку чи зазначає в супровiднiй документацiї щодо використання продукцiї (iнструкцiї (керiвництвi) щодо експлуатацiї тощо) номер сертифiката типу, своє торгове найменування або торгову марку, позначку типу обладнання та/або iдентифiкацiйний (каталожний) номер.
| (пункт 8.3 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
IX. Затвердження типу продукцiї, виготовленої iз застосуванням нових технологiй
9.1. До заявки на затвердження продукцiї, у конструкцiї якої застосовано новi технологiї, спрямованi на збереження або полiпшення рiвня безпечностi продукцiї, але якi не охоплюються або є несумiсними з вимогами технiчних приписiв або їхнiми певними положеннями, виробник надає iнформацiю:
| (абзац перший пункту 9.1 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
а) про причини, через якi нова технологiя не дозволяє продукцiї вiдповiдати чинним технiчним приписам;
б) опис чинникiв загрози для безпеки та довкiлля (за наявностi), пов'язаних з новою технологiєю, а також змiст ужитих заходiв щодо запобiгання негативним наслiдкам;
в) опис методiв випробувань та їхнi результати, якi демонструють, що порiвняно з чинними вимогами забезпечено, щонайменше, еквiвалентний їм рiвень безпеки та захисту довкiлля.
9.2. Уповноважений орган надсилає запит та необхiдну додаткову iнформацiю до компетентного органу, який приймає рiшення щодо процедури та/або термiнiв внесення змiн до технiчних приписiв, а також щодо строку дiї сертифiката типу на продукцiю (у разi проведення затвердження типу).
| (пункт 9.2 у редакцiї наказу Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
9.3. Сертифiкат типу на зазначену продукцiю видають iз обмеженим строком дiї.
9.4. Якщо пiсля виконання процедур згiдно з цим роздiлом визнано, що iснує достатньо пiдстав для запровадження нових технологiй до широкого застосування, компетентний орган вживає заходiв щодо внесення вiдповiдних змiн до технiчних приписiв.
9.5. Пiсля того, як вiдповiднi змiни до технiчних приписiв внесено, за умови вiдповiдностi продукцiї даним технiчним приписам уповноважений орган видає виробнику сертифiкат типу без обмеження строку дiї.
X. КТЗ, що виготовляють малими серiями
10.1. Кiлькiснi обмеження щодо введення в обiг в Українi КТЗ, якi виробляють малими серiями, наведено у додатку 10 до цього Порядку.
10.2. Вимоги пункту 10.1 цього роздiлу не застосовують до КТЗ спецiального призначення.
10.3. Уповноважений орган видає сертифiкат типу КТЗ, що виготовляють малими серiями, за умови вiдповiдностi типу КТЗ технiчним приписам щодо типу малої серiї, наведеним у додатку 4 до цього Порядку.
10.4. Сертифiкати типу КТЗ, що виготовляють малими серiями, iдентифiкують згiдно з вимогами додатка 7 до цього Порядку.
XI. Сертифiкат вiдповiдностi щодо iндивiдуального затвердження
11.1. Виробник, постачальник або власник КТЗ, партiї обладнання, що пiдлягають iндивiдуальному затвердженню згiдно з пунктам 1.4 та 1.5 роздiлу I цього Порядку, подають заяву до уповноваженого органу або до призначеного органу iз сертифiкацiї.
Заявник додає до заяви копiї документiв, що пiдтверджують його повноваження щодо представлення на iндивiдуальне затвердження КТЗ чи партiї обладнання, а також доказу вiдповiдностi КТЗ та/або обладнання (за наявностi), iншi документи, що мiстять iнформацiю про конструкцiю чи технiчнi характеристики КТЗ або обладнання.
11.2. Сертифiкат вiдповiдностi щодо iндивiдуального затвердження видають на КТЗ, якщо:
а) згiдно з результатами iдентифiкацiї новий КТЗ вiдповiдає технiчному опису, наданому виробником КТЗ, або за його вiдсутностi - iнформацiї, яку надає технiчна служба чи випробувальна лабораторiя за результатами iдентифiкацiї та/чи випробовувань цього КТЗ, або згiдно з результатами огляду КТЗ, що перебуває в експлуатацiї, вiдповiдає iнформацiї, наведенiй у реєстрацiйних документах, виданих уповноваженими державними органами, що дають право експлуатувати КТЗ, та iнформацiї, яку надає технiчна служба чи випробувальна лабораторiя за результатами огляду та випробовувань цього КТЗ;
| (пiдпункт "а" пункту 11.2 у редакцiї наказу Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
б) протоколом (протоколами) випробувань акредитованої лабораторiї та/або технiчної служби за позитивними результатами якого (яких) пiдтверджується вiдповiднiсть КТЗ технiчним приписам щодо iндивiдуального затвердження.
| (пiдпункт "б" пункту 11.2 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
11.3. У разi iндивiдуального затвердження КТЗ, переобладнаного згiдно з вимогами статтi 32 Закону України "Про дорожнiй рух" та постанови Кабiнету Мiнiстрiв України вiд 21 липня 2010 року N 607 "Про затвердження Порядку переобладнання транспортних засобiв", перевiряють вiдповiднiсть конструкцiї та технiчного стану цього КТЗ технiчним приписам, пов'язаним зi змiнами, унесеними в конструкцiю КТЗ пiд час переобладнання, та додатково:
| (абзац перший пункту 11.3 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
а) для одиничного переобладнання КТЗ - вимогам, за умови виконання яких виробник або спецiально уповноважена Кабiнетом Мiнiстрiв України органiзацiя погоджує зазначене переобладнання;
б) у разi переобладнання п'яти i бiльше КТЗ протягом року суб'єктом господарювання, що здiйснює господарську дiяльнiсть з переобладнання КТЗ, - вимогам, якi стосуються цього Порядку, що викладенi в нормативно-технiчнiй документацiї на вiдповiдний вид переобладнання та свiдоцтвi про погодження конструкцiї транспортного засобу щодо забезпечення безпеки дорожнього руху.
| (пiдпункт "б" пункту 11.3 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
11.4. У разi iндивiдуального затвердження КТЗ, що перебувають в експлуатацiї, перевiряють технiчний стан вiдповiдних систем та елементiв КТЗ згiдно з технiчними приписами, якi мiстять експлуатацiйнi вимоги безпеки до технiчного стану та методiв контролю.
11.5. Для iндивiдуального затвердження КТЗ спецiального призначення додатково застосовують обмеження щодо вимог технiчних приписiв, наведених у додатку 11 до цього Порядку для вiдповiдних категорiй КТЗ, якi було обрано як базовi для створення КТЗ спецiального призначення.
| (пункт 11.5 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
11.6. Сертифiкат вiдповiдностi щодо iндивiдуального затвердження видають на партiю обладнання, якщо:
а) згiдно з результатами iдентифiкацiї обладнання вiдповiдає iнформацiйному документу, наданому виробником обладнання, або, за його вiдсутностi, технiчним характеристикам, якi в обсязi, необхiдному для заповнення сертифiката вiдповiдностi, надає технiчна служба чи випробувальна лабораторiя за результатами iдентифiкацiї та/чи випробувань вiдiбраних зразкiв обладнання;
б) окремим затвердженням (окремими затвердженнями) та/або протоколом (протоколами) випробувань пiдтверджено вiдповiднiсть вiдiбраних зразкiв обладнання технiчним приписам.
| (пiдпункт "б" пункту 11.6 у редакцiї наказу Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
11.7. Випробовування одиницi обладнання не проводяться, якщо:
а) випробовування передбачають пошкодження або руйнування зразка обладнання;
б) згiдно з результатами iдентифiкацiї встановлено, що одиниця обладнання постачається для ремонту конкретного зареєстрованого в Українi КТЗ i є тотожним обладнанню, що встановлено на цьому КТЗ виробником.
11.8. Форму сертифiката вiдповiдностi щодо iндивiдуального затвердження КТЗ чи партiї обладнання наведено у додатку 9 до цього Порядку. Цей сертифiкат має мiстити номер та дату видачi атестата про акредитацiю уповноваженого органу або органу iз сертифiкацiї, виданого вiдповiдно до Закону України "Про акредитацiю органiв з оцiнки вiдповiдностi", номер та дату наказу Мiнiстерства iнфраструктури України про призначення органом iз сертифiкацiї для iндивiдуального затвердження колiсних транспортних засобiв, партiй частин та обладнання, iдентифiкацiйний номер (VIN) КТЗ (якщо виробником не було застосовано маркування VIN, зазначають номер шасi i/чи двигуна) та реквiзити його власника. Дозволено не наводити вiдомостi на зворотному боцi сертифiката вiдповiдностi (технiчний опис), якщо їх неможливо визначити за результатами виконання процедур затвердження (аналiзування документацiї, iдентифiкацiї, опису конструкцiї, випробовувань), що передбаченi для iндивiдуального затвердження.
| (абзац перший пункту 11.8 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 23.11.2018р. N 561) |
До сертифiката вiдповiдностi щодо iндивiдуального затвердження додають перелiк об'єктивних доказiв стосовно вiдповiдностi КТЗ чи партiї обладнання вимогам технiчних приписiв до нього за формою, наведеною у додатку 3 до цього Порядку.
11.9. Уповноваженi органи та органи iз сертифiкацiї ведуть реєстр виданих сертифiкатiв вiдповiдностi щодо iндивiдуального затвердження. Реєстрацiйнi номери сертифiкатiв вiдповiдностi щодо iндивiдуального затвердження присвоюють уповноваженi органи та органи iз сертифiкацiї вiдповiдно до вимог додатка 7 до цього Порядку. Цi органи надають iнформацiю про сертифiкат вiдповiдностi до пiдприємства, що належить до сфери управлiння Мiнiстерства iнфраструктури України, для внесення iнформацiї до Державного реєстру сертифiкатiв вiдповiдностi транспортних засобiв або обладнання вiдповiдно до вимог додатка 9 до цього Порядку.
| (пункт 11.9 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
11.10. Для iндивiдуального затвердження КТЗ, що проходять декiлька етапiв укомплектування, проводять iндивiдуальне затвердження на кожному етапi доукомплектування та видають сертифiкат вiдповiдностi щодо iндивiдуального затвердження незавершеного КТЗ. На останньому етапi надають сертифiкат вiдповiдностi щодо iндивiдуального затвердження, на пiдставi якого здiйснюється державна реєстрацiя КТЗ.
11.11. На другому та наступних етапах затвердження додатково до обов'язкової заводської таблички виробника, що визначена ДСТУ ISO 3779:2012 "Колiснi транспортнi засоби. Номер iдентифiкацiйний транспортного засобу (VIN). Змiст i структура (ISO 3779:2009, IDT)", ДСТУ ISO 4030:2012 "Колiснi транспортнi засоби. Номер iдентифiкацiйний транспортного засобу. (VIN). Розташування та спосiб нанесення (ISO 4030:1983, IDT)", ДСТУ 7232:2011 "Таблички марковальнi. Технiчнi умови", виробник - резидент України має установити на КТЗ додаткову табличку. Ця табличка має вiдповiдати вимогам ДСТУ 7232, бути надiйно закрiплена на видимому i легкодоступному мiсцi на елементi конструкцiї, що не пiдлягає замiнi в перiод експлуатацiї КТЗ. Данi, зазначенi на нiй, мають бути чiткими та стiйкими проти стирання i мiстити зазначену нижче iнформацiю:
а) найменування виробника;
б) етап затвердження;
в) iдентифiкацiйний номер (VIN) базового КТЗ. За бажанням виробника КТЗ на поточному етапi виготовлення безпосередньо на незмiннiй частинi КТЗ та на його додатковiй табличцi виробника може мiститися визначений ним iдентифiкацiйний номер (VIN) з його мiжнародним iдентифiкацiйним кодом виробника (WMI);
г) максимально допустима повна маса КТЗ (наводять у випадках, коли значення було змiнено на поточному етапi затвердження);
ґ) максимально допустима повна маса комбiнацiї КТЗ (якщо КТЗ може бути використано для буксирування причепа чи напiвпричепа; наводять у випадках, коли значення було змiнено на поточному етапi затвердження);
д) максимально допустима маса, що припадає на кожну вiсь (наводять послiдовно вiд передньої осi до задньої i лише у випадках, коли значення було змiнено на поточному етапi затвердження);
е) максимально допустима маса, що припадає на зчiпний пристрiй (для напiвпричепа або причепа з центрально розташованою вiссю (наводять лише у випадках, коли значення було змiнено на поточному етапi затвердження).
| (роздiл XI доповнено пунктом 11.11 згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
XII. Введення продукцiї в обiг
12.1. Пропуск КТЗ на митну територiю України з метою вiльного обiгу, перша державна реєстрацiя, введення в обiг обладнання здiйснюються за наявностi сертифiката вiдповiдностi КТЗ або сертифiката вiдповiдностi щодо iндивiдуального затвердження.
Сертифiкат вiдповiдностi на незавершений КТЗ дозволяє ввозити його на митну територiю України та продавати з метою виконання подальших етапiв виготовлення. Сертифiкат вiдповiдностi, виданий на пiдставi сертифiката незавершеного типу КТЗ, чи сертифiкат вiдповiдностi щодо iндивiдуального затвердження незавершеного КТЗ не дозволяє реєструвати, уводити в експлуатацiю та використовувати такi КТЗ до закiнчення процедури поетапного затвердження типу.
| (абзац другий пункту 12.1 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
12.2. Виробники видають сертифiкати вiдповiдностi на КТЗ, виготовленi iз застосуванням нових технологiй, тiльки у разi, якщо КТЗ виготовлено до дати, якою обмежено строк дiї сертифiката типу.
12.3. Виробники видають сертифiкати вiдповiдностi на КТЗ, що належать до типу КТЗ кiнцевої серiї, за умови, що цi КТЗ були виготовленi або ввезенi на митну територiю України з метою вiльного обiгу в перiод дiї сертифiката типу.
| (пункт 12.3 у редакцiї наказу Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
12.4. Пункт 12.4 виключено
| (згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
12.5. Пункт 12.5 виключено
| (згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188, у зв'язку з цим пункти 12.6, 12.7 вважати вiдповiдно пунктами 12.4, 12.5) |
12.4. Введення в обiг обладнання допускають за наявностi сертифiката вiдповiдностi обладнання, який додають до кожної партiї обладнання.
12.5. Компоненти, сертифiкати типу на якi видано на пiдставi окремих затверджень i якi мають вiдповiдне маркування згiдно з Правилами ЄЕК ООН, вводяться в обiг за наявностi сертифiката вiдповiдностi обладнання, що поширюється на всi партiї компонентiв, що охоплюються сертифiкатом типу.
XIII. Попередження загрози довкiллю або життю та здоров'ю громадян
13.1. Якщо компетентний орган на пiдставi iнформацiї вiд споживачiв продукцiї або вiд органiв державного ринкового нагляду i контролю, державного нагляду (контролю) встановив, що продукцiя хоч i вiдповiдає чинним вимогам та/або має належне маркування, все ж становить серйозну загрозу довкiллю або життю чи здоров'ю громадян, то вiн доручає уповноваженому органу протягом 10 робочих днiв вжити заходiв щодо вiдкликання сертифiката типу. Уповноважений орган надсилає письмовi повiдомлення виробнику та компетентному органу про необхiднiсть припинення на перiод, що не перевищує 6 мiсяцiв, видачу сертифiкатiв вiдповiдностi КТЗ чи обладнання. Компетентний орган у разi невiдповiдностi, що стосується окремих затверджень, повiдомляє про це компетентнi органи iнших Договiрних Сторiн Угоди.
13.2. У разi виявлення, що зразки продукцiї, до яких додано сертифiкати вiдповiдностi КТЗ чи обладнання та/або якi мають належне маркування, фактично не вiдповiдають затвердженому типу чи вимогам технiчних приписiв, уповноважений орган повинен вжити узгоджених iз виробником заходiв, спрямованих на вiдновлення вiдповiдностi продукцiї, а в разi визнання уповноваженим органом цих заходiв такими, що не досягли мети, може вiдкликати виданi сертифiкати типу та/або окремi затвердження.
13.3. Невiдповiдностями затвердженому типу вважають розбiжностi мiж фактичними характеристиками продукцiї та даними, наведеними в сертифiкатi типу або в iнформацiйному пакетi документiв.
13.4. Якщо з'ясовується, що продукцiя, яка має окреме затвердження, видане iншими Договiрними Сторонами Угоди, та/або належне маркування, але фактично не вiдповiдає вимогам окремого Правила ЄЕК ООН (крiм випадкiв, передбачених роздiлами X, XII та XIII цього Порядку), уповноважений орган звертається до компетентного органу для вжиття ним заходiв, передбачених Угодою.
13.5. Виробник, який одержав сертифiкат типу та увiв продукцiю в обiг, але згiдно iз законодавством чи на власний розсуд здiйснює процедуру її вiдкликання через те, що зазначена продукцiя все ж може становити серйозну загрозу безпецi дорожнього руху, довкiллю або життю чи здоров'ю громадян, або якщо виявлено суттєвi недолiки у конструкцiї продукцiї, повинен негайно повiдомити про це уповноважений орган.
13.6. У разi здiйснення процедур вiдкликання продукцiї виробник повинен запропонувати та вжити комплекс заходiв щодо змiни конструкцiї, технологiї виробництва, процедур iз забезпечення вiдповiдностi виробництва для усунення виявлених невiдповiдностей. Уповноважений орган сприяє запровадженню зазначених заходiв та контролює їх результативнiсть.
13.7. Уповноважений орган може вiдкликати сертифiкат типу, якщо вiн встановить, що вжитi заходи згiдно з пунктом 13.6 не досягли результату в погодженi з виробником термiни. Уповноважений орган не пiзнiше наступного робочого дня з дня прийняття рiшення про вiдкликання сертифiката типу повiдомляє про це виробника та компетентний орган.
13.8. Рiшення щодо видачi сертифiката типу (затвердження типу, вiдмови у затвердженнi типу, вiдкликання чи змiн до затвердження) може бути оскаржено в установленому законодавством порядку до компетентного органу або в судi.
| Директор департаменту автомобiльного транспорту | Д. В. Петухов |
| Додаток 1 до Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання |
КЛАСИФIКАЦIЯ, ВИЗНАЧЕННЯ ТИПУ, ВАРIАНТА, ВЕРСIЇ, КОДИ УКТЗЕД КОЛIСНИХ ТРАНСПОРТНИХ ЗАСОБIВ ТА ОБЛАДНАННЯ
I. Класифiкацiя КТЗ за категорiями
1. Класифiкацiя КТЗ за категорiями, пiдкатегорiями та класами здiйснюється згiдно з постановою Кабiнету Мiнiстрiв України вiд 22 грудня 2010 року N 1166 "Про єдинi вимоги до конструкцiї та технiчного стану колiсних транспортних засобiв, що експлуатуються".
2. Пункт 2 роздiлу I виключено
3. Пункт 3 роздiлу I виключено
4. Пункт 4 роздiлу I виключено
5. Пункт 5 роздiлу I виключено
2. За мiсцем установки осей причiпнi колiснi засоби категорiй O2, O3 та O4 належать до одного з таких типiв:
2.1. Напiвпричiп - буксируваний колiсний засiб, за умови рiвномiрного завантаження якого вiсь (осi) розташовано позаду центра мас, який обладнано зчiпним пристроєм, що передає на тягач горизонтальну та вертикальну навантагу.
Колеса однiєї або бiльше осей напiвпричепа можуть бути тяговими.
2.2. Причiп - буксируваний колiсний засiб, який має принаймнi двi осi, обладнано зчiпним пристроєм, що здатний рухатися вертикально вiдносно причепа та призначений для повороту передньої осi (осей або їхнiх колiс), який, проте, не передає значної вертикальної навантаги на тягач.
Колеса однiєї або бiльше осей причепа можуть бути тяговими.
2.3. Причiп з центральним розташуванням осi (осей) (центроосьовий) - буксируваний колiсний засiб зi зчiпним пристроєм, що не може повертатися вiдносно рами причепа, у якого вiсь (осi) розташовано близько до центра мас рiвномiрно завантаженого колiсного транспортного засобу так, що на тягач передається лише статична вертикальна навантага не бiльш як 10 вiдсоткiв навантаги вiд максимальної маси причепа або 10 кiлоньютонiв, залежно вiд того, яка величина менша.
Колеса однiєї або бiльше осей причепа можуть бути тяговими.
3. Колiснi засоби пiдвищеної прохiдностi категорiй M, N
3.1. Колiсними засобами пiдвищеної прохiдностi категорiй M та N вважають колiснi засоби, якi вiдповiдають вимогам, наведеним у пунктах 7.1.1 - 7.1.3 цього роздiлу.
3.1.1. Колiсний засiб категорiї N1, максимальна маса якого не бiльш як 2 тонни, та категорiї M1 вважають колiсним засобом пiдвищеної прохiдностi, якщо вiн:
а) має принаймнi одну передню вiсь та принаймнi одну задню вiсь, якi можна урухомлювати одночасно, враховуючи колiсний засiб, у якого урухомник однiєї осi можливо вiдключати;
б) має принаймнi один механiзм блокування диференцiального механiзму або принаймнi один механiзм аналогiчної дiї та може долати узвiз 30-вiдсоткового похилу.
3.1.2. Крiм того, такi колiснi засоби повиннi вiдповiдати принаймнi п'ятьом з таких шести вимог:
а) кут в'їзду має бути не менш як 25°;
б) кут з'їзду має бути не менш як 20°;
в) кут поздовжньої прохiдностi має бути не менш як 20°;
г) дорожнiй просвiт пiд передньою вiссю повинен бути не менш як 180 мм;
ґ) дорожнiй просвiт пiд задньою вiссю повинен бути не менш як 180 мм;
д) дорожнiй просвiт мiж осями повинен бути не менш як 200 мм.
3.1.3. Колiсний засiб категорiї N1, максимальна маса якого бiльш як 2 тонни, або категорiй N2, M2 чи M3, максимальною масою не бiльш як 12 тонн, розглядають як колiсний засiб пiдвищеної прохiдностi або якщо всi його колеса можливо урухомлювати одночасно, враховуючи колiсний засiб, урухомник однiєї осi в якого можливо вiдключати, або якщо вiн вiдповiдає щонайменше таким трьом вимогам:
а) принаймнi одну передню та одну задню осi можливо урухомлювати одночасно, враховуючи колiсний засiб, урухомник однiєї осi якого можливо вiдключати;
б) є принаймнi один пристрiй блокування диференцiального механiзму або принаймнi один пристрiй аналогiчної дiї;
в) може пiдiйматися без причепа узвозом з 25-вiдсотковим похилом.
3.1.4. Колiсний засiб категорiї M3, максимальна маса якого бiльш як 12 тонн, або категорiї N3 вважають колiсним засобом пiдвищеної прохiдностi або якщо всi його колеса можливо урухомлювати одночасно, враховуючи колiсний засiб, урухомник однiєї осi якого можна вiдключати, або якщо вiн вiдповiдає щонайменше таким вимогам:
а) принаймнi половина колiс урухомлюється;
б) є принаймнi один пристрiй блокування диференцiального механiзму або принаймнi один пристрiй аналогiчної дiї;
в) може пiдiйматися без причепа узвозом з 25-вiдсотковим похилом;
г) вiдповiдає принаймнi чотирьом з таких шести вимог:
1) кут в'їзду має бути не менш як 25°;
2) кут з'їзду має бути не менш як 25°;
3) кут поздовжньої прохiдностi має бути не менш як 25°;
4) дорожнiй просвiт пiд передньою вiссю повинен бути не менш як 250 мм;
5) дорожнiй просвiт пiд задньою вiссю повинен бути не менш як 250 мм;
6) дорожнiй просвiт мiж осями повинен бути не менш як 300 мм.
3.2. Умови перевiрки вiдповiдностi характеристик прохiдностi:
3.2.1. Механiчний колiсний засiб категорiї N1, максимальної маси не бiльш як 2 тонни, та колiсний засiб категорiї M1 перевiряють за спорядженої маси.
3.2.2. Механiчний колiсний засiб, не визначений у пунктi 7.2.1 цього роздiлу, слiд завантажити до технiчно допустимої максимальної маси.
3.2.3. Здатнiсть долати узвiз 25 % або 30 % перевiряють розрахунком.
Як виняток, можуть виконуватися випробовування.
3.2.4. У разi вимiрювання кутiв переднього та заднього звисiв, а також кута поздовжньої прохiдностi захиснi пристрої до уваги не беруть.
3.3. Визначення кутiв переднього та заднього звису, кута поздовжньої прохiдностi та величини дорожнього просвiту:
3.3.1. Кут в'їзду (кут переднього звису) - найбiльший кут мiж горизонтальною площиною та площиною, дотичною до шин переднiх колiс, окреслених статичним радiусом таким чином, що жодна точка колiсного засобу, розташована у нижнiй частинi, та жодна частина, що жорстко прикрiплена до колiсного засобу, не перебувають нижче цiєї площини, як показано нижче на рисунку.
3.3.2. Кут з'їзду (кут заднього звису) - найбiльший кут мiж горизонтальною площиною та площиною, дотичною до шин заднiх колiс, окреслених статичним радiусом таким чином, що жодна точка колiсного засобу, розташована позаду осi, та жодна частина, жорстко прикрiплена до колiсного засобу, не перебувають нижче цiєї площини, як показано нижче на рисунку.
3.3.3. Кут поздовжньої прохiдностi - кут, вимiряний мiж площинами, дотичними до статичних радiусiв переднiх i заднiх колiс. Вершина цього двостороннього кута лежить у нижнiй частинi колiсного засобу. Цей кут є найбiльшим кутом перелому, за якого колiсний засiб може подолати перешкоду, як показано нижче на рисунку.
3.3.4. Дорожнiй просвiт мiж осями - найкоротша вiдстань мiж опорною поверхнею та найнижчою нерухомою точкою колiсного засобу, як показано нижче на рисунку.
3.3.5. Дорожнiй просвiт пiд однiєю вiссю - вiдстань у напрямку вниз вiд найвищої точки дуги кола, що проходить через центр плями статичного контакту протектора шин колiс однiєї осi (внутрiшнiх у випадку здвоєних колiс) з поверхнею плоскої опори i торкається нижньої нерухомої точки колiсного засобу мiж колесами.
Жодна точка жорсткої частини колiсного засобу не повинна перебувати у заштрихованiй на схемi зонi, як показано нижче на рисунку.
У разi необхiдностi дорожнiй просвiт для кiлькох осей зазначають вiдповiдно до їхнього розташування, наприклад, 280/250/250.
3.4. Пiдпункт 3.4 пункту 3 роздiлу I виключено
II. Визначення типу, варiантiв та версiй КТЗ
1. Тип, варiанти, версiї КТЗ
1.1. Тип - сукупнiсть колiсних транспортних засобiв, якi не вiдрiзняються один вiд одного принаймнi за iстотними ознаками, наведеними нижче для кожної категорiї колiсних транспортних засобiв.
1.2. Варiант - сукупнiсть колiсних транспортних засобiв, якi належать до одного типу i не вiдрiзняються один вiд одного принаймнi за iстотними характеристиками, наведеними нижче для кожної категорiї колiсних транспортних засобiв (визначають за необхiдностi).
1.3. Версiя - сукупнiсть колiсних транспортних засобiв, якi належать до одного типу та варiанта i можуть мати зазначенi виробником поєднання характеристик параметрiв, що наведенi в єдиному для одного типу i/або варiанта iнформацiйному документi, який додають до заявки на затвердження типу, за умови, що зазначенi колiснi транспортнi засоби не вiдрiзняються один вiд одного принаймнi за характеристиками, наведеними нижче для кожної категорiї колiсних транспортних засобiв (визначають за необхiдностi).
2. Для КТЗ категорiї L
2.1. Ознаки типу:
а) найменування виробника;
б) позначка типу, установлена виробником;
в) iстотнi особливостi конструкцiї i дизайну: колiснi транспортнi засоби мають єдине шасi, раму, пiдрамник, базову платформу або каркас, на якому змонтовано основнi складовi частини, системи, компоненти та вузли.
г) пiдпункт "г" пiдпункту 2.1 пункту 2 роздiлу II виключено
2.2. Характеристики, що визначають варiант:
а) тип кузова (надбудови);
б) рiзниця мас у спорядженому станi - найбiльша їхня величина не перевищує найменшу бiльше нiж на 20 %;
в) рiзниця максимальних мас - найбiльша їхня величина не перевищує найменшу бiльше нiж на 20 %;
г) силова установка, що працює за одним принципом (у разi двигуна внутрiшнього згоряння, наприклад, за таким самим циклом та з такою самою тактнiстю, у разi електричного двигуна - за таким самим принципом i робочим циклом);
ґ) оснащенiсть силовими установками, якi характеризуються такою рiзницею робочого об'єму (у разi двигуна внутрiшнього згоряння), що найбiльша його величина не перевищує найменшу бiльше нiж на 30 %;
д) однакова кiлькiсть i розташування цилiндрiв (у разi комплектацiї двигуном внутрiшнього згоряння);
е) силовi установки, якi характеризуються такою рiзницею номiнальної потужностi, що найбiльша її величина не перевищує найменшу бiльше нiж на 30 %.
2.3. Характеристики, що визначають версiю: параметри конструкцiї, що викликають рiзницю в результатах випробовувань, якi наводять згiдно з додатком 8 до Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання, затвердженого наказом Мiнiстерства iнфраструктури України вiд 17 серпня 2012 року N 521 (далi - Порядок).
3. Для КТЗ категорiї M1
3.1. Ознаки типу:
а) найменування виробника;
б) позначка типу, установлена виробником;
в) iстотнi особливостi конструкцiї i дизайну: шасi/платформа (очевиднi й iстотнi вiдмiнностi).
г) пiдпункт "г" пiдпункту 3.1 пункту 3 роздiлу II виключено
3.2. Характеристики, що визначають варiант:
а) тип кузова (наприклад, седан, хетчбек, купе, кабрiолет, унiверсал тощо);
б) силова установка: робочий принцип; кiлькiсть i розташування цилiндрiв; рiзниця потужностi - не бiльше 30 % (найбiльша потужнiсть не перевищує найменшу бiльше нiж у 1,3 раза); рiзниця в робочому об'ємi - не бiльше нiж 20 % (найбiльший не перевищує найменший бiльше нiж у 1,2 раза);
в) ведучi осi (кiлькiсть, розмiщення, взаємозв'язок);
г) керуючi осi (кiлькiсть i розмiщення).
3.3. Характеристики, що визначають версiю:
а) максимальна маса;
б) потужнiсть двигуна;
в) робочий об'єм двигуна;
г) тип коробки передач i кiлькiсть передач;
ґ) максимальна кiлькiсть мiсць для сидiння;
д) iншi параметри конструкцiї, що викликають рiзницю в результатах випробовувань, якi наводяться згiдно з додатком 8 до Порядку.
4. Для КТЗ категорiй M2 i M3
4.1. Ознаки типу:
а) найменування виробника;
б) позначка типу, установлена виробником;
в) категорiя;
г) iстотнi особливостi конструкцiї i дизайну: шасi/несучий кузов, одно/двоповерховий, вагонного типу/зчленований (очевиднi й iстотнi вiдмiнностi); кiлькiсть осей;
ґ) силова установка: двигун внутрiшнього згоряння/ електродвигун/ гiбридна; за наявностi - система керування тяговим приводом (контактно-реостатна, тиристорно-iмпульсна, транзисторна тощо).
4.2. Характеристики, що визначають варiант:
а) клас вiдповiдно до Правил ЄЕК ООН NN 36, 52, 107 (тiльки для завершених колiсних транспортних засобiв);
б) ступiнь завершеностi (наприклад, завершений/незавершений);
в) силова установка: робочий принцип; кiлькiсть i розташування цилiндрiв; рiзниця в потужностi - не бiльше нiж 50 % (найбiльша потужнiсть не перевищує найменшу бiльше нiж у 1,5 раза); рiзниця в робочому об'ємi - не бiльше нiж 50 % (найбiльший не перевищує найменший бiльше нiж у 1,5 раза); розмiщення (попереду, посерединi, ззаду);
г) рiзниця мiж максимальними масами - не бiльше нiж 20 % (найбiльша маса колiсних транспортних засобiв не перевищує найменшу бiльше нiж у 1,2 раза);
ґ) ведучi осi (кiлькiсть, розмiщення, взаємозв'язок);
д) керуючi осi (кiлькiсть i розмiщення).
4.3. Характеристики, що визначають версiю: параметри конструкцiї, що викликають рiзницю в результатах випробовувань, якi наводяться згiдно з додатком 8 до Порядку.
5. Для КТЗ категорiй N1, N2 i N3
5.1. Ознаки типу:
а) найменування виробника;
б) позначка типу, установлена виробником;
в) категорiя;
г) iстотнi особливостi конструкцiї i дизайну: шасi/платформа кузова (очевиднi й iстотнi вiдмiнностi); кiлькiсть осей.
5.2. Характеристики, що визначають варiант:
а) конструкцiї кузова (надбудови), наприклад, вантажний автомобiль iз платформою без бортiв/ самоскид/ автоцистерна/ тягач (тiльки для завершених колiсних транспортних засобiв);
б) ступiнь завершеностi (завершений/незавершений);
в) силова установка: робочий принцип; кiлькiсть i розташування цилiндрiв; рiзниця потужностi - не бiльше нiж 50 % (найбiльша потужнiсть не перевищує найменшу бiльше нiж у 1,5 раза); рiзниця в робочому об'ємi - не бiльше нiж 50 % (найбiльший не перевищує найменший бiльше нiж у 1,5 раза); розмiщення (попереду, посерединi, ззаду);
г) рiзниця мiж максимальними масами - не бiльше нiж 20 % (найбiльша маса колiсних транспортних засобiв не перевищує найменшу бiльше нiж у 1,2 раза);
ґ) ведучi осi (кiлькiсть, розмiщення, взаємозв'язок);
д) керуючi осi (кiлькiсть i розмiщення).
5.3. Характеристики, що визначають версiю: параметри конструкцiї, що викликають рiзницю в результатах випробовувань, якi наводять згiдно з додатком 8 до Порядку.
6. Для КТЗ категорiй O1, O2, O3 i O4
6.1. Ознаки типу:
а) найменування виробника;
б) позначка типу, установлена виробником;
в) категорiя;
г) iстотнi особливостi конструкцiї i дизайну: шасi/ несiвний кузов (очевиднi й iстотнi вiдмiнностi); кiлькiсть осей; причiп/ напiвпричiп/ центроосьовий причiп;
ґ) особливостi систем гальмування (не обладнаний/ з iнерцiйним приводом/ з iншим приводом, конструкцiя робочої, стоянкової гальмової системи, наявнiсть антиблокувальної системи).
6.2. Характеристики, що визначають варiант:
а) ступiнь завершеностi (завершений/незавершений);
б) тип кузова (наприклад, фургон/ бортова платформа/ цистерна) (тiльки для завершених/ поетапно завершених колiсних транспортних засобiв);
в) рiзниця мiж максимальними масами - не бiльше нiж 20 % (найбiльша маса колiсних транспортних засобiв не перевищує найменшу бiльше нiж у 1,2 раза);
г) керуючi осi (кiлькiсть i розмiщення).
6.3. Характеристики, що визначають версiю: параметри конструкцiї, якi зазначив виробник в iнформацiйному документi.
7. Для всiх категорiй:
Повна iдентифiкацiя колiсних транспортних засобiв щодо належностi до певного типу, варiанта i версiї має базуватися на однозначному та точному визначеннi всiх технiчних характеристик, наведених згiдно з Порядком затвердження конструкцiї транспортних засобiв, їх частин та обладнання, затвердженим наказом Мiнiстерства iнфраструктури вiд 17 серпня 2012 року N 521, що охоплюють вимоги до змiсту iнформацiї, яку необхiдно надавати з метою затвердження типу.
III. Позначання КТЗ за типом кузова (надбудови) чи за призначенням
1. Позначення i найменування колiсних засобiв за типом кузовiв (надбудови) (лише для завершеної, поетапно завершеної конструкцiї колiсного засобу з кузовом)
1.1. Колiснi засоби категорiї M1:
AA - седан, що має закритий кузов iз салоном, який може мати стояк мiж боковими вiкнами, жорсткий дах, частина якого може вiдкриватися, 2 або 4 бокових дверей, 4 i бiльше бокових вiкон; у салонi кузова розмiщаються 4 або бiльше сидiнь у 2 або бiльше рядах;
AB - хетчбек, має кузов типу седан (AA) iз заднiми дверима, якi вiдкриваються вверх, а дах, що має вiкно, плавно знижується у напрямку до задньої частини колiсного засобу;
AC - унiверсал, має закритий кузов з жорстким дахом, виконаний для перевезення як пасажирiв, так i вантажiв, частина якого може вiдкриватися, 4 i бiльше бокових вiкон, 2 або 4 бокових дверей, заднi дверi; у салонi кузова розмiщаються 4 або бiльше сидiнь у 2 або бiльше рядах, якi у разi перевезення багажу можуть бути складенi або демонтованi без застосування спецiальних iнструментiв;
AD - купе, має закритий кузов з жорстким дахом, частина якого може вiдкриватися, 2 i бiльше бокових вiкон, 2 бокових дверей, може мати заднi дверi, що вiдкриваються вверх; у салонi кузова розмiщаються 2 або бiльше сидiнь в 1 або бiльше рядах;
AE - кабрiолет, має вiдкритий кузов, зi складаним м'яким або жорстким дахом, який фiксується не менш як у 2 положеннях: перше - дах закриває кузов, друге - дах у складеному станi, 2 i бiльше бокових вiкон, 2 або 4 бокових дверей; у салонi кузова розмiщаються 2 або бiльше сидiнь в 1 або бiльше рядах;
AF - колiсний засiб багатоцiльового призначення, має кузов, який не належить до кузовiв типу AA, AB, AC, AD, AE, призначений для перевезення пасажирiв та їхнього багажу або вантажiв в єдиному вiддiленнi.
Колiсний засiб, позначений як AF, не вважають таким, що належить до категорiї M1, якщо вiн вiдповiдає таким двом вимогам:
а) кiлькiсть мiсць для сидiння, без врахування сидiння водiя, не бiльше 6.
"Мiсце для сидiння" вважають за наявне, якщо колiсний засiб обладнано елементами, "доступними" для закрiплення такого сидiння.
Термiн "доступний" означає наявнiсть таких елементiв закрiплення, якi можна безперешкодно використати за призначенням. Щоб елементи закрiплення не були "доступними", виробник повинен конструктивно усунути можливiсть їх застосування, наприклад, наварюванням на них накладок або встановленням аналогiчних вiдповiдно закрiплених деталей, якi неможливо демонтувати за допомогою звичайних iнструментiв;
б) добуток передбаченої конструкцiєю кiлькостi пасажирiв та умовної маси одного пасажира (68 кг) менше маси вантажу, який одночасно перевозиться, тобто:
p - (m + n · 68) > n · 68,
де:
p - технiчно допустима максимальна маса навантаженого колiсного засобу в кг;
m - споряджена маса колiсного засобу в кг;
n - кiлькiсть мiсць для сидiння, без урахування мiсця водiя.
1.2. Колiснi засоби категорiй M2 або M3 (автобуси чи тролейбуси):
1.2.1. Колiснi засоби класу I:
CA - автобус (тролейбус);
CB - двоповерховий автобус;
CC - зчленований одноповерховий автобус (тролейбус);
CD - зчленований двоповерховий автобус;
CE - автобус (тролейбус) з низькою пiдлогою;
CF - двоповерховий автобус з низькою пiдлогою;
CG - зчленований автобус (тролейбус) з низькою пiдлогою;
CH - зчленований двоповерховий автобус з низькою пiдлогою.
1.2.2. Колiснi засоби класу II:
CI - автобус (тролейбус);
CJ - двоповерховий автобус;
CK - зчленований автобус (тролейбус);
CL - зчленований двоповерховий автобус;
CM - автобус (тролейбус) з низькою пiдлогою;
CN - двоповерховий автобус з низькою пiдлогою;
CO - зчленований автобус (тролейбус) з низькою пiдлогою;
CP - зчленований двоповерховий автобус з низькою пiдлогою.
1.2.3. Колiснi засоби класу III:
CQ - автобус;
CR - двоповерховий автобус;
CS - зчленований автобус;
CT - зчленований двоповерховий автобус.
1.2.4. Колiснi засоби класу A:
CU - автобус;
CV - автобус з низькою пiдлогою.
1.2.5. Колiснi засоби класу B:
CW - автобус.
1.3. Колiснi засоби категорiй N:
BA - колiсний засiб категорiй N1, N2 або N3, який призначено винятково або переважно для перевезення вантажiв. Вiн також може буксирувати причепи як тягач;
BB - фургон, колiсний засiб, кабiна якого об'єднана з кузовом;
BC - колiсний засiб для буксирування напiвпричепiв (трактор або сiдельний тягач), означає тягач, призначений винятково або переважно для буксирування напiвпричепiв;
BD - колiсний засiб для буксирування причепiв (дорожнiй трактор або баластний тягач) означає тягач, призначений переважно для буксирування причепiв, окрiм напiвпричепiв. Вiн також може мати платформу для встановлення вантажу (баласту);
ВХ - шасi.
Колiсний засiб категорiї N, позначений як BB, з технiчно допустимою максимальною масою не бiльш як 3500 кг, не вважають таким, що належить до категорiї N, якщо вiн має бiльш як 6 мiсць для сидiння, окрiм мiсця водiя, або вiдповiдає двом таким умовам:
а) кiлькiсть мiсць для сидiння, без урахування мiсця водiя, не бiльше 6;
б) добуток передбаченої конструкцiєю кiлькостi пасажирiв та умовної маси одного пасажира (68 кг) бiльше або дорiвнює масi вантажу, який одночасно перевозиться, тобто:
p - (m + n · 68) < n · 68,
де:
p - технiчно допустима максимальна маса в кг;
m - споряджена маса в кг;
n - кiлькiсть мiсць для сидiння, крiм мiсця водiя.
Колiсний засiб категорiї N, позначений як BA, BB, з технiчно допустимою максимальною масою бiльш як 3500 кг, BC або BD не вважають таким, що належить до категорiї N, якщо вiн вiдповiдає принаймнi однiй з таких умов:
а) кiлькiсть мiсць для сидiння, крiм мiсця водiя, бiльше 8;
б) добуток передбаченої конструкцiєю кiлькостi пасажирiв та умовної маси одного пасажира (68 кг) бiльше або дорiвнює масi вантажу, який одночасно перевозиться, тобто:
p - (m + n · 68) < n · 68.
1.4. Колiснi засоби категорiї O:
DA - напiвпричiп;
DB - причiп;
DC - причiп центроосьовий - з центральним розташуванням осi (осей).
1.5. Колiснi засоби спецiального/спецiалiзованого призначення:
SA - колiсний засiб для вiдпочинку (кемпер - автомобiль-будинок) - колiсний засiб з житловим примiщенням, що мiстить принаймнi таке устаткування: стiл та мiсця для сидiння, спальнi мiсця, якi можуть бути улаштованi iз сидiнь, обладнання для приготування їжi та мiсце для зберiгання майна. Таке устаткування жорстко крiплять у салонi; проте стiл може бути знiмним (складаним);
SB - броньований колiсний засiб - колiсний засiб, призначений для перевезення пасажирiв та (або) вантажiв, який вiдповiдає, зокрема, вимогам щодо захисної куленепробивної обшивки;
SC - швидка медична допомога (ambulance) - колiсний засiб категорiї M для перевезення хворих або травмованих людей, що має для цього спецiальне обладнання;
SD - катафалк - колiсний засiб категорiї M для перевезення мерцiв, що має для цього спецiальне обладнання;
SE - житловий причiп (караван) - причiпний колiсний засiб категорiї O, призначений для експлуатування на дорогах як пересувне житлове примiщення;
SF - пересувний кран (автокран) - колiсний засiб категорiї N3, не призначений для перевезення вантажiв, обладнаний краном, перекидний момент якого не менш як 400 кiлоньютонометрiв;
SH - колiсний засiб, призначений для перевезення осiб з iнвалiднiстю на вiзках, - колiсний засiб категорiї M1, призначений або спецiально переобладнаний для розмiщення однiєї або декiлькох осiб, якi пiд час руху сидять у вiзках;
SG - iншi колiснi засоби спецiального/спецiалiзованого призначення.
IV. Визначання типу обладнання
Тип обладнання (у разi окремого затвердження тип обладнання визначають згiдно з вiдповiдними Правилами ЄЕК ООН) - сукупнiсть обладнання, що не вiдрiзняється одне вiд одного принаймнi щодо таких iстотних ознак:
а) найменування виробника;
б) торгова марка;
в) позначення типу, яке визначив виробник (номер за конструкторською документацiєю, каталожний номер тощо);
г) iдентифiкацiйний код виробника обладнання (WMPI), що надають згiдно з ISO 4100:1980 "Road vehicles - World parts manufacturer identifier (WPMI) code" (за наявностi);
ґ) зазначенi виробником основнi параметри конструкцiї, принцип дiї, кресленики тощо.
V. Класифiкацiя КТЗ та обладнання за кодами УКТЗЕД
| (додаток 1 iз змiнами, внесеними згiдно з наказами Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188, вiд 04.03.2020р. N 192, вiд 15.09.2021р. N 487) |
| Додаток 2 до Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання |
ЕКОЛОГIЧНI НОРМИ, МЕТОДИ ВИПРОБУВАНЬ, ПОЗНАЧЕННЯ РIВНЯ ЕКОЛОГIЧНИХ НОРМ КТЗ
| Позначення рiвня екологiчної норми | Код екологiчної норми | Категорiї КТЗ, особливостi конструкцiї КТЗ | Правила ЄЕК ООН, серiї поправок, Регламенти та Директиви ЄС, iншi НД, що мiстять норми, методи випробувань та заходи забезпечення екологiчного рiвня КТЗ протягом всього термiну їх експлуатацiї |
| Євро-0 | 01 | M1 та M2 (максимальною масою не бiльше 3,5 т), N1 з бензиновими двигунами i дизелями | Правила ЄЕК ООН N 15 або Правила ЄЕК ООН N 83-02 (A) або Правила ЄЕК ООН N 83-03 (A) або Правила ЄЕК ООН N 83-04 (A) або ОСТ 37.001.054 або iншi НД, якi дiяли до документiв, зазначених для екологiчних норм рiвнiв Євро-1 - Євро-6 |
| 02 | M1 (максимальною масою понад 3,5 т), M2, M3, N1, N2, N3 з дизелями | Правила ЄЕК ООН N 49-01 або ОСТ 37.001.234 або iншi НД, якi дiяли до документiв, зазначених для екологiчних норм рiвнiв Євро-1 - Євро-6 |
|
| 03 | M1 (максимальною масою понад 3,5 т), M2, M3, N2, N3 з бензиновими двигунами | CO - 85 г/кВт·год, CnHm - 5
г/кВт·год, NOx - 17 г/кВт·год, випробовування за ОСТ 37.001.070 або iншi НД, якi дiяли до документiв, зазначених для екологiчних норм рiвнiв Євро-1 - Євро-6 |
|
| Євро-1 | 11 | M1 та M2 (максимальною масою не бiльше 3,5 т), N1 з бензиновими двигунами i дизелями | Правила ЄЕК ООН N 83-02 (B, C) або Директива 91/441/ЕЕС (B, C) |
| 12 | M1 (максимальною масою понад 3,5 т), M2, M3, N1, N2, N3 з дизелями та газовими двигунами | Правила ЄЕК ООН N 49-02 (A) або Директива 91/542/ЕЕС (A) |
|
| 13 | M1 (максимальною масою понад 3,5 т), M2, M3, N2, N3 з бензиновими двигунами | CO - 72 г/кВт·год, CnHm - 4
г/кВт·год, NOx - 14 г/кВт·год, випробовування за ОСТ 37.001.070 |
|
| Євро-2 | 21.1 | M1 (максимальною масою не бiльше 2,5 т, пасажировмiснiстю з водiєм до 6 чол.), з двигунами з примусовим запалюванням (бензиновими, газовими) i дизелями | Правила ЄЕК ООН N 83-03 (B, C, D) або Директива 94/12/ЕС (B, C, D) |
| 21.2 | M1 та M2 (максимальною масою не бiльше 3,5 т), N1 з двигунами з примусовим запалюванням (бензиновими, газовими) i дизелями | Правила ЄЕК ООН N 83-04 (B, C, D) або Директива 96/69/ЕС (B, C, D) | |
| 22 | M1 (максимальною масою понад 3,5 т), M2, M3, N1, N2, N3 з дизелями та газовими двигунами | Правила ЄЕК ООН N 49-02 (B) або Директива 91/542/ЕЕС (B) |
|
| 23 | M1 (максимальною масою понад 3,5 т), M2, MЗ, N2, N3 з бензиновими двигунами | CO - 20 г/кВт·год, CnHm - 1,1
г/кВт·год, NOx - 7,0 г/кВт·год, випробувальний цикл ESC згiдно з Правилами ЄЕК ООН N 49-03 |
|
| Євро-3 | 31 | M1, M2, N1, N2 з двигунами з примусовим запалюванням (бензиновими, газовими) i дизелями | Правила ЄЕК ООН N 83-05 (A) або Директива 98/69/ЕС (A) |
| 32 | M1 (максимальною масою понад 3,5 т), M2, M3, N1, N2, N3 з дизелями та газовими двигунами | Правила ЄЕК ООН N 49-04 (A) або Правила ЄЕК ООН N 49-05 (A) або Директива 1999/96/ЕС (A) або Директива 2005/55/ЕС (A) |
|
| 33 | M1 (максимальною масою понад 3,5 т), M2, M3, N2, N3 з бензиновими двигунами | CO - 14,0 г/кВт·год, CnHm - 0,75 г/кВт·год, NOx - 4,0 г/кВт·год, випробувальний цикл ESC згiдно з Правилами ЄЕК ООН N 49-03 | |
| Євро-4 | 41 | M1, M2, N1, N2 з двигунами з примусовим запалюванням (бензиновими, газовими) i дизелями | Правила ЄЕК ООН N 83-05 (B) або Директива 98/69/ЕС (B) |
| 42 | M1 (максимальною масою понад 3,5 т), M2, M3, N1, N2, N3 з дизелями та газовими двигунами | Правила ЄЕК ООН N 49-04 (B1) або Правила ЄЕК ООН N 49-05 (B1) або Директива 1999/96/ЕС (B1) або Директива 2005/55/ЕС (B1) |
|
| 43 | M1 (максимальною масою понад 3,5 т), M2, M3, N2, N3 з бензиновими двигунами | CO - 4,0 г/кВт·год, CnHm - 0,55 г/кВт·год, NOx - 2,0 г/кВт·год, випробувальний цикл ESC згiдно з Правилами ЄЕК ООН N 49-03 |
|
| Євро-5 (тiльки Євро-5 EEV) |
51 | M1, M2, N1, N2 з двигунами з примусовим запалюванням (бензиновими, газовими) i дизелями | Правила ЄЕК ООН N 83-06 або Регламент ЕС 715/2007 та Регламент ЕС 692/2008 |
| 52 | M1, M2, M3, N1, N2, N3 з дизелями та газовими двигунами | Правила ЄЕК ООН N 49-04 (B2) або Правила ЄЕК ООН N 49-05 (B2) або Директива 1999/96/ЕС (B2) або Директива 2005/55/ЕС (B2) |
|
| 53 | M1, M2, M3, N2, N3 з бензиновими двигунами | CO - 4,0 г/кВт·год, CnHm - 0,55 г/кВт·год, NOx - 2,0 г/кВт·год, випробувальний цикл ETC згiдно з Правилами ЄЕК ООН N 49-05 та технiчнi вимоги Додатка 9А до Правил ЄЕК ООН N 49-05 |
|
| 54 | M1, M2, M3, N1, N2, N3 з дизелями та газовими двигунами | Правила ЄЕК ООН N 49-04 (C) або Правила ЄЕК ООН N 49-05 (C) або Директива 1999/96/ЕС (C) або Директива 2005/55/ЕС (C) |
|
| Євро-6 | 61 | M1, M2, N1, N2 | Правила ЄЕК ООН N 83-07 або Регламент EC
N 715/2007 та Регламент EC N 692/2008 (вимоги Euro 6). З урахуванням пункту 12 Перехiдних положень Правил ЄЕК ООН N 83-07 протягом трьох рокiв з дати запровадження екологiчних норм Євро-6 в Українi (як обов'язкових) гранично допустиме значення кiлькостi викидiв частинок становить 6,0 х 1012 од/км, як це визначено у примiтках 1, 2 до таблицi 1 Правил ЄЕК ООН N 83-07 |
| 62 | M1, M2, N1, N2, M3, N3 | Правила ЄЕК ООН N 49-06 або Регламент ЕС N 595/2009 та Регламент ЕС N 582/2011 |
|
| 63 | Позицiю виключено |
Примiтки:
1. CO, CnHm та NOx - умовнi позначки викидiв (монооксиду вуглецю, вуглеводнiв та оксидiв азоту).
2. У дужках бiля познак Правил ЄЕК ООН та Директив ЄС наведено iндекси щодо рiвня вимог або виду палива, для яких застосовуються вiдповiднi процедури випробовування КТЗ та граничнодопустимi нормативи викидiв забруднювальних речовин.
3. Електромобiлi - КТЗ категорiй M та N з електричними двигунами, якi є єдиними джерелами енергiї для руху КТЗ, не пiдпадають пiд дiю цiєї класифiкацiї i вважаються такими, що вiдповiдають чинним екологiчним нормам, наведеним у цiй таблицi. Для цих КТЗ у графах "Позначення рiвня екологiчної норми" та "код екологiчної норми" сертифiката вiдповiдностi зазначати "ЕЛ".
| (додаток 2 iз змiнами, внесеними згiдно з наказами Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188, вiд 23.11.2018р. N 561) |
| Додаток 3 до Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання (пункт 1.8 роздiлу I) |
ФОРМА
iнформацiйного документа для затвердження типу
колiсного транспортного засобу
I. Iнформацiя для включення до iнформацiйного документа щодо затвердження типу КТЗ
А. КТЗ категорiй M i N
| 0. | ЗАГАЛЬНI ВIДОМОСТI |
| 0.1. | Торгове найменування виробника (марка):________________________________ |
| 0.2. | Тип: ________________________________________________________________ |
| 0.2.1. | Торгова(i) назва(и) (за наявностi): ________________________________________ |
| 0.3. | Познаки iдентифiкацiї типу, якщо вони зазначенi
на КТЗ1: _____________________________________________________________________ |
| 0.3.1. | Розташування познак:__________________________________________________ |
| 0.4. | Категорiя КТЗ2: _______________________________________________________ |
| 0.4.1. | Клас(и) небезпечних вантажiв, для перевезення
яких призначений КТЗ: _____________________________________________________________________ |
| 0.5. | Найменування та мiсцезнаходження виробника: _____________________________________________________________________ |
| 0.8. | Мiсцезнаходження складального(их) виробництва
(виробництв) виробника: _____________________________________________________________________ |
| 0.9. | Найменування та мiсцезнаходження представника
виробника (для виробника - нерезидента України -
обов'язково): _____________________________________________________________________ |
| 1. | ЗАГАЛЬНI ХАРАКТЕРИСТИКИ КОНСТРУКЦIЇ КТЗ |
| 1.1. | Фотографiї та/або кресленики КТЗ: _______________________________________ |
| 1.3. | Кiлькiсть осей i колiс: ___________________________________________________ |
| 1.3.1. | Кiлькiсть i розташування осей з подвiйними колесами: _______________________ |
| 1.3.2. | Кiлькiсть i розташування керованих осей: __________________________________ |
| 1.3.3. | Ведучi осi (кiлькiсть, розташування, з'єднання): ______________________________ |
| 1.4. | Шасi (за наявностi, кресленик загального виду): _____________________________ |
| 1.6. | Розташування та компонування двигуна: ___________________________________ |
| 1.8. | Розташування рульового керування: лiве/праве3 _____________________________ |
| 2. | МАСА I РОЗМIРИ4, 5 (значення наводять у кг та мм; з посиланнями на кресленики, за необхiдностi) |
| 2.1. | Колiсна(i) база(и) (за повної навантаги): ____________________________________ |
| 2.1.1. | КТЗ з двома осями: _____________________________________________________ |
| 2.1.2. | КТЗ з трьома та бiльше осями |
| 2.1.2.1. | Вiдстань мiж осями, послiдовно вiд передньої до задньої осi: _______________________________________________________________________ |
| 2.1.2.2. | Загальна вiдстань мiж осями: ______________________________________________ |
| 2.3.1. | Колiя кожної керованої осi: _______________________________________________ |
| 2.3.2. | Колiя кожної з iнших осей: ________________________________________________ |
| 2.4. | Дiапазон розмiрiв КТЗ (габаритних) |
| 2.4.1. | Для шасi |
| 2.4.1.1. | Довжина: ______________________________________________________________ |
| 2.4.1.1.1. | Максимальна довжина: __________________________________________________ |
| 2.4.1.1.2. | Мiнiмальна довжина: ____________________________________________________ |
| 2.4.1.2. | Ширина: _______________________________________________________________ |
| 2.4.1.2.1. | Максимальна ширина: ___________________________________________________ |
| 2.4.1.2.2. | Мiнiмальна ширина: _____________________________________________________ |
| 2.4.1.3. | Висота (у спорядженому станi; для пiдвiсок, що регулюються по висотi, зазначають при стандартному положеннi): ____________________________________________ |
| 2.4.2. | Для КТЗ з кузовом |
| 2.4.2.1. | Довжина: ______________________________________________________________ |
| 2.4.2.1.1. | Довжина корисної площi кузова: ___________________________________________ |
| 2.4.2.2. | Ширина: _______________________________________________________________ |
| 2.4.2.2.1. | Товщина стiнок кузова (для КТЗ, призначених для перевезення вантажiв в умовах контрольованої температури): _____________________________________________ |
| 2.4.2.3. | Висота (у спорядженому станi; для пiдвiсок, що регулюються по висотi, зазначають при стандартному положеннi): ____________________________________________ |
| 2.6. | Маса у спорядженому станi |
| Маса КТЗ iз кузовом та, у разi тягача, що не належить до категорiї M1, зi зчiпним пристроєм, якщо його встановив виробник, у спорядженому станi, або маса шасi без кузова i/або зчiпного пристрою, коли виробник не встановлює кузов i/або зчiпний пристрiй, включаючи робочi рiдини, iнструмент, запасне колесо, якщо воно встановлене, водiя та члена екiпажу, якщо КТЗ має сидiння для нього (максимальне i мiнiмальне значення для кожного варiанта)6: ______________________________________________________________________ | |
| 2.6.1. | Розподiл маси у спорядженому станi мiж осями i, у разi напiвпричепа або причепа з центрально розташованою вiссю, навантага на точку зчеплення (максимальне i мiнiмальне значення для кожного варiанта): _________________________________ |
| 2.7. | Мiнiмальна маса, зазначена виробником незавершеного КТЗ, для КТЗ, що буде завершений ____________________________________________________________ |
| 2.8. | Максимальна маса КТЗ7,8: ________________________________________________ |
| 2.8.1. | Розподiл максимальної маси мiж осями i, у разi напiвпричепа або причепа з центрально розташованою вiссю, навантага на точку зчеплення7: _______________ |
| 2.9. | Максимальна маса на кожну вiсь: __________________________________________ |
| 2.10. | Максимальна маса на кожну групу осей: ____________________________________ |
| 2.11. | Максимальна маса, яку може буксирувати КТЗ, у разi |
| 2.11.1. | Причепа: ______________________________________________________________ |
| 2.11.2. | Напiвпричепа: __________________________________________________________ |
| 2.11.3. | Причепа з центрально розташованою вiссю: _________________________________ |
| 2.11.4. | Максимальна маса комбiнацiї КТЗ7: ________________________________________ |
| 2.11.6. | Максимальна маса причепа, не обладнаного
робочою гальмовою системою: _______________________________________________________________________ |
| 2.12. | Технiчно припустима максимальна статична вертикальна навантага/маса на зчiпну кулю КТЗ: _____________________________________________________________ |
| 2.12.1. | Для КТЗ-тягача: ________________________________________________________ |
| 2.16. | Заявленi реєстрацiйнi/експлуатацiйнi максимальнi маси |
| 2.16.1. | Заявлена реєстрацiйна/експлуатацiйна максимальна маса КТЗ9: _________________ |
| 2.16.2. | Заявлена реєстрацiйна/експлуатацiйна максимальна маса на кожну вiсь i, у разi напiвпричепа або причепа з центрально розташованою вiссю, заявлена навантага на точку зчеплення9: _____________________________________________________ |
| 2.16.3. | Заявлена реєстрацiйна/експлуатацiйна
максимальна маса на кожну групу осей9: _______________________________________________________________________ |
| 2.16.4. | Заявлена реєстрацiйна/експлуатацiйна максимальна маса, яку може буксирувати КТЗ9: __________________________________________________________________ |
| 2.16.5. | Заявлена реєстрацiйна/експлуатацiйна
максимальна маса комбiнацiї КТЗ9: _______________________________________________________________________ |
| 3. | СИЛОВА УСТАНОВКА10 |
| 3.1. | Виробник двигуна: ______________________________________________________ |
| 3.1.1. | Познака двигуна, встановлена його виробником (як зазначено на двигунi або iнший метод iдентифiкацiї): _______________________________________________ |
| 3.1.2. | Номер схвалення (якщо присвоєний), у т. ч. марка палива: _____________________ |
| 3.2. | Двигун внутрiшнього згоряння |
| 3.2.1.1. | Робочий принцип: примусове
запалювання/запалювання вiд стиснення3 Цикл: чотиритактний/двотактний/роторний3 |
| 3.2.1.2. | Кiлькiсть та розташування цилiндрiв: _______________________________________ |
| 3.2.1.3. | Робочий об'єм11: _____________________________________________________ см3 |
| 3.2.1.6. | Номiнальна частота обертання холостого ходу12: __________________________ хв-1 |
| 3.2.1.8. | Максимальна потужнiсть нетто 13:
_____________________________________ кВт за частоти обертання _________________________________________________ хв-1 |
| 3.2.2.1. | КТЗ малої вантажопiдйомностi: дизельне паливо/бензин/ЗНГ (LPG)/ СПГ (CNG) або бiометан/бiоетанол (Е85)/бiодизель/водород3, 14 |
| 3.2.2.2. | КТЗ великої вантажопiдйомностi: дизельне паливо/бензин/ЗНГ (LPG)/ СПГ (CNG) (СПГ-Н/ СПГ-L/ СПГ-HL)/ бiоетанол 3, 14 |
| 3.2.2.4. | Тип КТЗ щодо застосованого палива: однопаливний, двопаливний, призначений для палива, склад якого може змiнюватися (Flex fuel)3 |
| 3.2.2.5. | Максимально допустима частка бiопалива: _____ % вiд об'єму |
| 3.2.3. | Паливний(i) бак(и) |
| 3.2.3.1. | Робочий(i) паливний(i) бак(и) |
| 3.2.3.1.1. | Кiлькiсть та об'єм кожного бака |
| 3.2.3.2. | Резервний(i) паливний(i) бак(и) |
| 3.2.3.2.1. | Кiлькiсть та об'єм кожного бака |
| 3.2.4. | Система живлення |
| 3.2.4.1. | За допомогою карбюратора(iв): так/нi3 |
| 3.2.4.2. | Впорскування палива (для запалювання вiд стиснення): так/нi3 |
| 3.2.4.2.2. | Принцип дiї: безпосереднє впорскування/форкамера/вихрова камера3 |
| 3.2.4.3. | Впорскування палива (для примусового запалювання): так/нi3 |
| 3.2.7. | Система охолодження: рiдинна/повiтряна3 |
| 3.2.8. | Система впуску |
| 3.2.8.1. | Нагнiтач: є/немає3 |
| 3.2.8.2. | Промiжний охолоджувач (iнтеркулер): є/немає3 |
| 3.2.9. | Система випуску |
| 3.2.9.4. | Тип, марка випускного(их) глушника(iв): ____________________________________ |
| 3.2.9.5. | Розташування випускної труби: ____________________________________________ |
| 3.2.12. | Заходи, ужитi проти забруднення повiтря |
| 3.2.12.2. | Додатковi пристрої для нейтралiзацiї вiдпрацьованих газiв (за наявностi i якщо вони не зазначенi в iншому роздiлi цього додатка) |
| 3.2.12.2.1. | Каталiтичний нейтралiзатор: є/немає3 |
| 3.2.12.2.1.11. | Система регенерацiї/метод нейтралiзацiї вiдпрацьованих газiв, опис: _____________ |
| 3.2.12.2.1.11.6. | Витратний реагент: є/немає3 |
| 3.2.12.2.1.11.7. | Тип та концентрацiя реагенту, необхiдного для
здiйснення нейтралiзацiї: _______________________________________________________________________ |
| 3.2.12.2.2. | Датчик кисню: є/немає3 |
| 3.2.12.2.3. | Нагнiтання повiтря: є/немає 3 |
| 3.2.12.2.4. | Рециркуляцiя вiдпрацьованих газiв: є/немає3 |
| 3.2.12.2.5. | Система обмеження випаровування забруднювальних речовин: є/немає3 |
| 3.2.12.2.6. | Уловлювач твердих часток: є/немає3 |
| 3.2.12.2.7. | Система бортової дiагностики (OBD): є/немає3 |
| 3.2.12.2.8. | Iншi системи (опис i принцип дiї): ________________________________________ |
| 3.2.12.2.9. | Обмежувач крутильного моменту: є/немає 3 |
| 3.2.13.1. | Мiсце розташування позначки коефiцiєнта поглинання (тiльки для двигунiв iз запалюванням вiд стиснення): ____________________________________________ |
| 3.2.15. | Система живлення зрiдженим нафтовим газом: є/немає3 |
| 3.2.16. | Система живлення стисненим природним газом: є/немає3 |
| 3.3. | Електродвигун |
| 3.3.1. | Тип (обмотки, збудження): ______________________________________________ |
| 3.3.1.1. | Максимальна годинна потужнiсть: _____________________________________ кВт |
| 3.3.1.2. | Робоча напруга: ______________________________________________________ В |
| 3.3.2. | Акумулятор |
| 3.3.2.4. | Розташування: _________________________________________________________ |
| 3.4. | Двигун або комбiнована силова установка |
| 3.4.1. | Гiбридний електричний КТЗ: так/нi3 |
| 3.4.2. | Категорiя гiбридного електричного КТЗ: iз зовнiшнiм заряджанням/без зовнiшнього заряджання3 |
| 3.6.5. | Температура мастила мiнiмальна: ___________________________________________________________ K максимальна: _________________________________________________________ K |
| 4. | ТРАНСМIСIЯ |
| 4.2. | Тип (механiчна, гiдравлiчна, електрична тощо): ______________________________ |
| 4.5. | Коробка передач |
| 4.5.1. | Тип: ручна/автоматична/безступiнчаста3 |
| 4.6. | Передаточнi числа коробки передач |
| Передача | Передаточнi числа коробки передач (вiдношення частоти обертання вала двигуна до частоти обертання вихiдного вала коробки передач) | Передаточне(i) число(а) головної передачi (вiдношення частоти обертання вихiдного вала коробки передач до частоти обертання ведучих колiс) | Загальнi передаточнi числа |
| Максимум для безступiнчастої трансмiсiї 1 2 3 ... Мiнiмум для безступiнчастої трансмiсiї |
|||
| Заднiй хiд |
| 4.7. | Максимальна конструктивна швидкiсть КТЗ: ___________________________ км/год |
| 4.9. | Тахограф: є/немає3 |
| 4.9.1. | Номер схвалення: _______________________________________________________ |
| 5. | ОСI |
| 5.1. | Опис кожної осi: ________________________________________________________ |
| 5.2. | Марка: ________________________________________________________________ |
| 5.3. | Тип: __________________________________________________________________ |
| 5.4. | Розташування пiдйомної(их) осi(ей): ________________________________________ |
| 5.5. | Розташування осi(ей), навантага на яку(i) регулюється: _________________________ |
| 6. | ПIДВIСКА |
| 6.2. | Тип i конструкцiя пiдвiски кожної осi або колеса: ______________________________ |
| 6.2.1. | Регулювання по висотi: є/немає/на замовлення 3 |
| 6.2.3. | Пневматична пiдвiска для ведучої осi(ей): є/немає3 |
| 6.2.3.1. | Пiдвiска ведучої осi, еквiвалентна пневматичнiй пiдвiсцi: є/немає3 |
| 6.2.4. | Пневматична пiдвiска для веденої(их) осi(ей): є/немає3 |
| 6.2.4.1. | Пiдвiска веденої(их) осi(ей), еквiвалентна пневматичнiй пiдвiсцi: є/немає3 |
| 6.6.1. | Шина/колесо |
| а) для шин навести познаку розмiру, iндекс навантаги, символ категорiї швидкостi, опiр коченню (де це застосовано та навести документ, згiдно з яким встановленi данi параметри)15; | |
| б) для колiс зазначити розмiр(и) ободiв та величину(и) вильоту | |
| 6.6.1.1. | Осi |
| 6.6.1.1.1. | Вiсь 1: _________________________________________________________________ |
| 6.6.1.1.2. | Вiсь 2: _________________________________________________________________ i т. д. |
| 6.6.1.2. | Запасне колесо, за наявностi: ______________________________________________ |
| 6.6.2. | Верхнє i нижнє значення радiуса кочення |
| 6.6.2.1. | Вiсь 1: _________________________________________________________________ |
| 6.6.2.2. | Вiсь 2: _________________________________________________________________ i т. д. |
| 7. | РУЛЬОВЕ КЕРУВАННЯ |
| 7.2. | Механiзм i орган керування |
| 7.2.1. | Тип рульового механiзму (зазначити для
передньої i задньої осей, за наявностi): _______________________________________________________________________ |
| 7.2.2. | Зв'язок iз колесами (включаючи немеханiчнi засоби; зазначити для передньої i задньої осей): ___________________________________________________________ |
| 7.2.3. | Принцип дiї пiдсилювача (за наявностi): ____________________________________ |
| 8. | ГАЛЬМА |
| 8.5. | Антиблокувальна гальмова система: є/немає/на замовлення3 |
| 8.9. | Стислий опис гальмових систем (згiдно з
Правилами ЄЕК ООН NN 13,13Н): ________________________________________________________________________ |
| 8.11. | Вiдомостi щодо типу(iв) зносостiйкої гальмової
системи (систем): ________________________________________________________________________ |
| 9. | КУЗОВ |
| 9.1. | Тип кузова (згiдно з додатком 1 до Порядку
затвердження конструкцiї транспортних засобiв,
їх частин та обладнання, затвердженого наказом
Мiнiстерства iнфраструктури вiд 17 серпня 2012 року N
521, зареєстрований у Мiнiстерствi юстицiї 14 вересня
2012 року за N 1586/21898 (далi - Порядок): ________________________________________________________________________ |
| 9.3. | Пасажирськi дверi, замки i петлi |
| 9.3.1. | Розташування i кiлькiсть дверей: ____________________________________________ |
| 9.9. | Пристрої непрямого огляду |
| 9.9.1. | Дзеркала заднього виду (навести для кожного дзеркала): _______________________ |
| 9.9.1.1. | Марка: _________________________________________________________________ |
| 9.9.1.2. | Знак затвердження типу: __________________________________________________ |
| 9.9.1.3. | Варiант: ________________________________________________________________ |
| 9.9.1.6. | Додаткове обладнання, що може вплинути на задню оглядовiсть: ________________ |
| 9.9.2. | Пристрої непрямого огляду, окрiм дзеркал: ___________________________________ |
| 9.9.2.1. | Тип i характеристики пристрою: ____________________________________________ |
| 9.10. | Внутрiшнє обладнання |
| 9.10.3. | Сидiння |
| 9.10.3.1. | Кiлькiсть16: _____________________________________________________________ |
| 9.10.3.1.1. | Розташування та компонування: ___________________________________________ |
| 9.10.3.2. | Сидiння, призначене(i) для використання тiльки на нерухомому КТЗ: ____________ |
| 9.10.4.1. | Тип(и) пiдголiвникiв: убудованi/знiмнi/окремi3 |
| 9.10.4.2. | Номер(и) затвердження типу (за наявностi): _________________________________ |
| 9.12.2. | Характер i розташування додаткових
утримувальних систем: є/немає/необов'язковi3: ___________________________________________________ |
| Позначання сидiння1 | Передня подушка безпеки | Бокова подушка безпеки | Пристрiй попереднього натягу ременя безпеки | |
| Перший ряд сидiнь | Л (L) С (C) П (R) |
|||
| Другий ряд сидiнь | Л (L) С (C) П (R) |
|||
Примiтки:
1. Таблиця може бути доповнена, якщо КТЗ мають бiльше нiж два ряди сидiнь або сидiнь у ряду бiльше нiж три.
2. Скорочення: Л (L) - лiва сторона; П (R) - права сторона; С (C) - середина.
| 9.17. | Обов'язковi таблички виробника (згiдно з вимогами ДСТУ ISO 3779:2012 "Колiснi транспортнi засоби. Номер iдентифiкацiйний транспортного засобу (VIN). Змiст i структура (ISO 3779:2009, IDT)", ДСТУ ISO 4030:2012 "Колiснi транспортнi засоби. Номер iдентифiкацiйний транспортного засобу. (VIN). Розташування та спосiб нанесення (ISO 4030:1983, IDT) та ДСТУ 7232:2011 "Таблички марковальнi. Технiчнi умови").17 |
| 9.17.1. | Фотографiї i/або кресленики мiсць розмiщення обов'язкових табличок i написiв та iдентифiкацiйного номера (VIN) КТЗ: ________________________________________ |
| 9.17.2. | Фотографiї i/або кресленики обов'язкових табличок i написiв (навести повний приклад з розмiрами): _____________________________________________________ |
| 9.17.3. | Фотографiї i/або кресленики iдентифiкацiйного номера КТЗ (навести повний приклад з розмiрами): _____________________________________________________ |
| 9.17.4.1. | Значення символiв у другiй частинi та, за необхiдностi, у третiй частинi iдентифiкацiйного номера КТЗ: _____________________________________________ |
| 9.17.4.2. | Якщо використовують символи другої частини iдентифiкацiйного номера КТЗ, то необхiдно навести перелiк символiв та значення цих символiв: ___________________________________ |
| 9.22. | Переднiй захисний пристрiй |
| 9.22.0. | Наявнiсть: є/немає/незавершений3 |
| 11. | З'ЄДНАННЯ МIЖ ТЯГАЧАМИ ТА ПРИЧЕПАМИ АБО НАПIВПРИЧЕПАМИ |
| 11.1. | Клас i тип зчiпного(их) пристрою(їв), який(i) установлено або має бути установлено: ____________________________________________________________ |
| 11.3. | Iнструкцiї з установлення типу зчiпного
пристрою на КТЗ i фотографiї або кресленики точок
крiплення на КТЗ; додаткова iнформацiя щодо
обмежень використання типу зчiпного пристрою для
певних варiантiв або версiй типу КТЗ: _______________________________________________________________________ |
| 11.4. | Iнформацiя щодо установлення спецiальних буксирних кронштейнiв або монтажних площадок: ______________________________________________________________ |
| 11.5. | Номер(и) затвердження типу: ______________________________________________ |
| 12. | РIЗНЕ |
| 12.7.1. | КТЗ обладнаний радаром, що працює на частотi 24 ГГц: так/нi3 |
| 13. | ДОДАТКОВА IНФОРМАЦIЯ ЩОДО АВТОБУСIВ |
| 13.1. | Клас КТЗ: Клас I/Клас II/Клас III/Клас A/Клас B3 (згiдно з роздiлом I додатка 1 до Порядку): _______________________________________________________________ |
| 13.1.2. | Тип шасi, на якi може встановлюватись затверджений тип кузова (виробник(и) та тип КТЗ): _______________________________________________________________ |
| 13.3. | Кiлькiсть пасажирiв (якi сидять i стоять) |
| 13.3.1. | Загальна (N): ____________________________________________________________ |
| 13.3.2. | Верхнiй поверх (Na)3: _____________________________________________________ |
| 13.3.3. | Нижнiй поверх (Nb)3: _____________________________________________________ |
| 13.4. | Кiлькiсть пасажирiв (якi сидять) |
| 13.4.1. | Загальна (A): ____________________________________________________________ |
| 13.4.2. | Верхнiй поверх (Aa)3: _____________________________________________________ |
| 13.4.3. | Нижнiй поверх (Ab)1: _____________________________________________________ |
| 13.4.4. | Кiлькiсть мiсць для iнвалiдних колясок для КТЗ категорiй M2, M3: ________________ |
| 16. | ДОСТУП ДО IНФОРМАЦIЇ ЩОДО РЕМОНТУ ТА ТЕХНIЧНОГО ОБСЛУГОВУВАННЯ КТЗ |
| 16.1. | Адреса головного вебсайту з iнформацiєю щодо ремонту та технiчного обслуговування КТЗ: _____________________________________________________ |
Б. КТЗ категорiї O
| 0. | ЗАГАЛЬНI ВIДОМОСТI |
| 0.1. | Торгове найменування виробника (марка): __________________________________ |
| 0.2. | Тип: ___________________________________________________________________ |
| 0.2.1. | Торгова(i) назва(и) (за наявностi): __________________________________________ |
| 0.3. | Познаки iдентифiкацiї типу, якщо вони зазначенi на КТЗ1: ______________________ |
| 0.3.1. | Розташування познак: ____________________________________________________ |
| 0.4. | Категорiя КТЗ2: __________________________________________________________ |
| 0.4.1. | Клас(и) небезпечних вантажiв, для перевезення яких призначений КТЗ: _______________________________________________________________________ |
| 0.5. | Найменування та мiсцезнаходження виробника: ______________________________ |
| 0.8. | Мiсцезнаходження складального(их) виробництва
(виробництв) виробника: _______________________________________________________________________ |
| 0.9. | Найменування та мiсцезнаходження представника виробника (для виробника - нерезидента України - обов'язково): ________________________________________ |
| 1. | ЗАГАЛЬНI ХАРАКТЕРИСТИКИ КОНСТРУКЦIЇ КТЗ |
| 1.1. | Фотографiї та/або кресленики репрезентативного КТЗ: ________________________ |
| 1.3. | Кiлькiсть осей i колiс: ____________________________________________________ |
| 1.3.1. | Кiлькiсть i розташування осей з подвiйними колесами _________________________ |
| 1.3.2. | Кiлькiсть i розташування керованих осей:____________________________________ |
| 1.4. | Шасi (за наявностi; кресленики загального виду): _____________________________ |
| 2. | МАСА I РОЗМIРИ4, 5 |
| (значення наводять у кг та мм; з посиланнями на кресленики, за необхiдностi) | |
| 2.1. | Колiсна(i) база(и) (за повної навантаги): _____________________________________ |
| 2.1.1. | КТЗ з двома осями: ______________________________________________________ |
| 2.1.2. | КТЗ з трьома та бiльше осями |
| 2.1.2.1. | Вiдстань мiж осями, послiдовно вiд передньої до задньої осi: ____________________ |
| 2.1.2.2. | Загальна вiдстань мiж осями: ______________________________________________ |
| 2.3.1. | Колiя кожної керованої осi: ________________________________________________ |
| 2.3.2. | Колiя кожної з iнших осей: ________________________________________________ |
| 2.4. | Дiапазон розмiрiв КТЗ (габаритних) |
| 2.4.1. | Для шасi |
| 2.4.1.1. | Довжина: ______________________________________________________________ |
| 2.4.1.1.1. | Максимальна довжина: __________________________________________________ |
| 2.4.1.1.2. | Мiнiмальна довжина: ____________________________________________________ |
| 2.4.1.1.3. | Максимальна довжина дишла причепiв: ____________________________________ |
| 2.4.1.2. | Ширина: _______________________________________________________________ |
| 2.4.1.2.1. | Максимальна ширина: ___________________________________________________ |
| 2.4.1.2.2. | Мiнiмальна ширина: _____________________________________________________ |
| 2.4.2. | Для КТЗ |
| 2.4.2.1. | Довжина: ______________________________________________________________ |
| 2.4.2.1.1. | Довжина корисної площi кузова: ___________________________________________ |
| 2.4.2.1.2. | Максимальна довжина дишла причепiв: _____________________________________ |
| 2.4.2.2. | Ширина: _______________________________________________________________ |
| 2.4.2.2.1. | Товщина стiнок кузова (для КТЗ, призначених для перевезення вантажiв в умовах контрольованої температури): _____________________________________________ |
| 2.4.2.3. | Висота (у спорядженому станi; для пiдвiсок, що регулюються по висотi, зазначають при стандартному положеннi): _____________________________________________ |
| 2.6. | Маса у спорядженому станi |
| Маса КТЗ iз кузовом та зчiпним пристроєм, якщо його встановив виробник, у спорядженому станi, або маса шасi без кузова i/або зчiпного пристрою, коли виробник не встановлює кузов i/або зчiпний пристрiй, включаючи робочi рiдини, iнструмент, запасне колесо, якщо воно встановлене (максимальне i мiнiмальне значення для кожного варiанта)6: ___________________________________________ | |
| 2.6.1. | Розподiл маси у спорядженому станi мiж осями i, у разi напiвпричепа або причепа з центрально розташованою вiссю, навантага на точку зчеплення (максимальне i мiнiмальне значення для кожного варiанта): __________________________________ |
| 2.7. | Мiнiмальна маса, зазначена виробником незавершеного КТЗ, для КТЗ, що буде завершений: ____________________________________________________________ |
| 2.8. | Максимальна маса КТЗ7,8: ________________________________________________ |
| 2.8.1. | Розподiл максимальної маси мiж осями i, у разi
напiвпричепа або причепа з центрально
розташованою вiссю, навантага на точку зчеплення7: _______________________________________________________________________ |
| 2.9. | Максимальна маса на кожну вiсь: __________________________________________ |
| 2.10. | Максимальна маса на кожну групу осей: ____________________________________ |
| 2.12. | Максимальна статична вертикальна
навантага/маса на зчiпну кулю КТЗ: ___________________________________________________________________ |
| 2.12.2. | Для напiвпричепа або причепа з центрально розташованою вiссю: ______________ |
| 2.16. | Заявленi реєстрацiйнi/експлуатацiйнi максимальнi маси |
| 2.16.1. | Заявлена реєстрацiйна/експлуатацiйна максимальна маса КТЗ9: _________________ |
| 2.16.2. | Заявлена реєстрацiйна/експлуатацiйна максимальна маса на кожну вiсь i, у разi напiвпричепа або причепа з центрально розташованою вiссю, заявлена навантага на точку зчеплення9: _____________________________________________________ |
| 2.16.3. | Заявлена реєстрацiйна/експлуатацiйна
максимальна маса на кожну групу осей9: _______________________________________________________________________ |
| 2.16.4. | Заявлена реєстрацiйна/експлуатацiйна максимальна маса, яку може буксирувати КТЗ9: __________________________________________________________________ |
| 2.16.5. | Заявлена реєстрацiйна/експлуатацiйна
максимальна маса комбiнацiї КТЗ9: _______________________________________________________________________ |
| 4. | ТРАНСМIСIЯ |
| 4.7. | Максимальна швидкiсть КТЗ (за конструкцiєю): _________________________ км/год |
| 5. | ОСI |
| 5.1. | Опис кожної осi: _________________________________________________________ |
| 5.2. | Марка: _________________________________________________________________ |
| 5.3. | Тип: ___________________________________________________________________ |
| 5.4. | Розташування пiдйомної(их) осi(ей): ________________________________________ |
| 5.5. | Розташування осi(ей), навантага на яку(i) регулюється: _________________________ |
| 6. | ПIДВIСКА |
| 6.2. | Тип i конструкцiя пiдвiски кожної осi або колеса: ______________________________ |
| 6.2.1. | Регулювання по висотi: є/немає/на замовлення3 |
| 6.2.4. | Пневматична пiдвiска для веденої(их) осi(ей): є/немає3 |
| 6.2.4.1. | Пiдвiска веденої(их) осi(ей), еквiвалентна пневматичнiй пiдвiсцi: є/немає3 |
| 6.6.1. | Шина/колесо |
| а) для шин навести познаку розмiру, iндекс навантаги, символ категорiї швидкостi, опiр коченню згiдно з (де це застосовано та навести документ, згiдно з яким встановленi данi параметри)15; | |
| б) для колiс зазначити розмiр(и) ободiв та величину(и) вильоту | |
| 6.6.1.1. | Осi |
| 6.6.1.1.1. | Вiсь 1: ________________________________________________________________ |
| 6.6.1.1.2. | Вiсь 2: ________________________________________________________________ i т. д. |
| 6.6.1.2. | Запасне колесо, за наявностi: ____________________________________________ |
| 6.6.2. | Верхнє i нижнє значення радiуса кочення |
| 6.6.2.1. | Вiсь 1: ________________________________________________________________ |
| 6.6.2.2. | Вiсь 2: ________________________________________________________________ i т. д. |
| 7. | МЕХАНIЗМ ЗМIНИ НАПРЯМКУ РУХУ |
| 7.2.1. | Тип механiзму (зазначити для передньої i
задньої осей, за наявностi): ______________________________________________________________________ |
| 7.2.2. | Зв'язок iз колесами (включаючи немеханiчнi засоби; зазначити для передньої i задньої осей): __________________________________________________________ |
| 7.2.3. | Принцип дiї пiдсилювача (за наявностi): ___________________________________ |
| 8. | ГАЛЬМА |
| 8.5. | Антиблокувальна гальмова система: є/немає/на замовлення3 |
| 8.9. | Стислий опис гальмових систем (згiдно з
Правилом ЄЕК ООН N 13): _______________________________________________________________________ |
| 8.11. | Вiдомостi щодо типу(iв) зносостiйкої(их) гальмової(их) системи (систем): _________ |
| 9. | ВИД ПРИЧIПНОГО КТЗ |
| 9.1. | Тип причiпного КТЗ (згiдно з додатком 1 до Порядку): _________________________ |
| 9.17. | Обов'язковi таблички виробника (згiдно з вимогами ДСТУ ISO 3779:2012 "Колiснi транспортнi засоби. Номер iдентифiкацiйний транспортного засобу (VIN). Змiст i структура (ISO 3779:2009, IDT)", ДСТУ ISO 4030:2012 "Колiснi транспортнi засоби. Номер iдентифiкацiйний транспортного засобу. (VIN). Розташування та спосiб нанесення (ISO 4030:1983, IDT) та ДСТУ 7232:2011 "Таблички марковальнi. Технiчнi умови").17 |
| 9.17.1. | Фотографiї i/або кресленики мiсць розмiщення обов'язкових табличок i написiв та iдентифiкацiйного номера (VIN) КТЗ: _______________________________________ |
| 9.17.2. | Фотографiї i/або кресленики обов'язкових табличок i написiв (навести повний приклад з розмiрами): _____________________________________________________ |
| 9.17.3. | Фотографiї i/або кресленики iдентифiкацiйного номера КТЗ (навести повний приклад з розмiрами): _____________________________________________________ |
| 9.17.4.1. | Значення символiв у другiй частинi та, за необхiдностi, у третiй частинi iдентифiкацiйного номера КТЗ: _____________________________________________ |
| 9.17.4.2. | Якщо використовують символи другої частини iдентифiкацiйного номера КТЗ, то необхiдно навести значення цих символiв: ___________________________________ |
| 11. | З'ЄДНАННЯ МIЖ ТЯГАЧАМИ ТА ПРИЧЕПАМИ АБО НАПIВПРИЧЕПАМИ |
| 11.1. | Клас i тип зчiпного(их) пристрою(їв), який(i) установлено або має бути установлено: ____________________________________________________________ |
| 11.5. | Номер(и) затвердження типу: ______________________________________________ |
____________
1 Якщо iдентифiкацiйнi
познаки типу КТЗ включають знаки, що неважливi
для його опису або опису типу компонента чи
окремої системи згiдно з даним iнформацiйним
документом, то такi знаки замiнюють у вiдповiдних
документах символом "?" (наприклад: ABC??123??).
2 Класифiкацiя згiдно з додатком 1 до Порядку.
3 Непотрiбне закреслити.
4 Для КТЗ, що мають версiї зi звичайною кабiною та кабiною, яка має спальне мiсце, вказують окремi значення маси та розмiрiв.
5 Згiдно з ДСТУ ISO 612:2019 "Дорожнi транспортнi засоби. Розмiри автомобiльних транспортних засобiв i причепiв. Термiни та визначення понять (ISO 612:1978, IDT)".
6 Маса водiя та
членiв екiпажу (за наявностi) дорiвнює по 75 кг,
паливний бак заповнений на
90 %, а iншi рiдиннi системи (за винятком тих, що
призначенi для використаної води) - до 100 % об'єму,
вказаного виробником.
7 Вказати верхнi та нижнi значення для кожного варiанта.
8 Для причепiв або напiвпричепiв та для КТЗ з причепом або напiвпричепом - вертикальна навантага, дiюча на зчiпний пристрiй та подiлена на прискорення вiльного падiння. Входить до технiчно припустимої максимальної маси.
9 Вказати значення для кожної версiї типу КТЗ.
10 Для КТЗ, що може працювати на бензинi, дизельному паливi тощо або в комбiнацiї з iншим паливом, вказанi пункти необхiдно повторити для видiв палива, зазначених виробником. Для нетрадицiйних двигунiв та систем iнформацiя, еквiвалентна наведенiй у вказаних пунктах, надається виробником.
11 Це значення обчислюють (p = 3,1416) та округлюють до найближчого цiлого числа у см3.
12 Вказати допуски.
13 Визначають згiдно з вимогами Правила ЄЕК ООН N 85.
14 Якщо КТЗ можуть працювати на бензинi та газовому паливi, але система подачi бензину встановлена тiльки як допомiжна i ємнiсть паливного бака не перевищує 15 л бензину, то такi КТЗ щодо випробовування вважають такими, що працюють тiльки на газовому паливi.
15 Для шин категорiї Z, призначених для встановлення на КТЗ, максимальна швидкiсть яких перевищує 300 км/год, повинна надаватися еквiвалентна iнформацiя.
16 Зазначають одну кiлькiсть мiсць для сидiння, що вiдповiдає руху КТЗ. Дiапазон може бути вказаний у разi модульного розташування сидiнь.
17 Табличка виробника
1. Загальнi положення
1.1. Кожний КТЗ з 01.06.2021 повинен мати табличку виробника, що вiдповiдає наведеним нижче вимогам.
1.2. Табличка виробника повинна прикрiплюватися виробником КТЗ.
1.3. Табличка виробника має бути:
(a) прямокутний лист металу;
(b) прямокутна самоклеюча етикетка.
1.4. Металевi таблички повиннi бути закрiпленi за допомогою заклепок.
1.5. Етикетки повиннi бути з захистом вiд розкриття, захищенi вiд пiдробок i саморуйнiвними у випадку спроби зняти етикетку.
2. Iнформацiя, яку необхiдно вказати на табличцi виробника
2.1. Iнформацiя повинна бути надрукована незмивним шрифтом на табличцi виробника в зазначеному порядку:
(a) назва компанiї-виробника;
(b) повний номер затвердження типу КТЗ в Українi (вимога не є обов'язковою для КТЗ, що постачаються в Україну);
(c) iдентифiкацiйний номер КТЗ;
(d) технiчно допустима максимальна маса з вантажем;
(e) технiчно допустима максимальна маса з причепом;
(f) технiчно допустима максимальна маса на кожну вiсь, перерахована в порядку вiд передньої до задньої частини КТЗ.
2.2. Висота букв, цифр iдентифiкацiйного номера КТЗ повинна бути не меншою 4 мм. Висота букв та цифр, окрiм iдентифiкацiйного номера КТЗ, повинна бути не меншою 2 мм.
3. Спецiальнi положення
3.1. Причепи
3.1.1. У разi наявностi причепа повинна бути вказана технiчно допустима максимальна статична вертикальна маса на точку зчеплення.
3.1.2. Точка зчеплення має бути пронумерована "0".
3.1.3. Перша вiсь має бути пронумерована - "1", друга - "2" i так далi, а потiм дефiс.
3.1.4. Маса з причепом, зазначена у пунктi 2.1.(e), не повинна вказуватися.
3.2. Всi КТЗ великої вантажопiдйомностi
3.2.1. Для КТЗ категорiї N3, O3 i O4 виробник вказує технiчно допустиму максимальну масу на групу осей. Запис, що вiдповiдає "групi осей", повинен позначатися лiтерою "Т".
3.2.2. Для КТЗ категорiй М3, N3, O3 i O4 виробник може вказати належну реєстрацiйну / експлуатацiйну максимально допустиму масу.
3.2.2.1. У такому випадку частина таблички, де вказанi маси, має бути роздiлена на двi колонки:
- в лiвiй колонцi: реєстрацiйна / експлуатацiйна максимально допустима маса;
- в правiй колонцi: максимально допустима технiчна маса.
3.2.2. Вимоги пункту 3.2.1 не застосовуються, якщо:
(a) технiчно допустима максимальна маса на групу осей є сумою технiчно допустимої максимальної маси на осi, якi є частиною цiєї групи осей;
та
(b) лiтера "Т" додається в якостi суфiкса до максимальної маси на кожну вiсь, яка є частиною цiєї групи осей;
(c) коли застосовуються вимоги пункту 3.2.2, реєстрацiйна / експлуатацiйна максимально допустима маса на групу осей є сумою реєстрацiйної / експлуатацiйної максимально допустимої маси на осi, якi є частиною цiєї групи осей.
4. Додаткова iнформацiя
4.1. Виробник може вказати додаткову iнформацiю знизу або в сторонi вiд запропонованих написiв.
В. КТЗ категорiї L
| 0. | ЗАГАЛЬНI ВIДОМОСТI |
| 0.1 | Торгове найменування виробника (марка):__________________________________ |
| 0.2. | Тип: __________________________________________________________________ |
| 0.2.1. | Торгова(i) назва(и) (за наявностi): _________________________________________ |
| 0.3. | Познаки iдентифiкацiї типу, якщо вони зазначенi на КТЗ1: _____________________ |
| 0.3.1. | Розташування познак: ___________________________________________________ |
| 0.4. | Категорiя КТЗ2: _________________________________________________________ |
| 0.5. | Найменування та мiсцезнаходження виробника: _____________________________ |
| 0.5.1. | Найменування та мiсцезнаходження складального(их) виробництва (виробництв) виробника: _____________________________________________________________ |
| 0.6. | Найменування та мiсцезнаходження представника виробника (для виробника - нерезидента України - обов'язково): ________________________________________ |
| 0.7. | Розташування та метод нанесення передбачених
написiв на рамi: _______________________________________________________________________ |
| 0.8. | Положення та метод нанесення маркування затвердження типу компонентiв та окремих технiчних виробiв: _______________________________________________ |
| 1. | ЗАГАЛЬНI ХАРАКТЕРИСТИКИ КОНСТРУКЦIЇ |
| 1.1. | Фотографiї та/або кресленики КТЗ: _________________________________________ |
| 1.2. | Кресленики з розмiрами комплектного КТЗ: _________________________________ |
| 1.2.1. | Колiсна база: ____________________________________________________________ |
| 1.3. | Кiлькiсть осей i колiс (де застосовано, кiлькiсть гусениць): ______________________ |
| 1.4. | Розташування та розмiщення двигуна: ______________________________________ |
| 1.5. | Кiлькiсть сидiнь: ________________________________________________________ |
| 1.6. | Напрямок руху: правостороннiй/лiвостороннiй3 |
| 1.6.1. | КТЗ обладнано для правостороннього/лiвостороннього руху3 |
| 2. | МАСИ13 |
| (значення наводять у кг; з посиланнями на кресленики, за необхiдностi): _________ | |
| 2.0. | Маса порожнього КТЗ5: __________________________________________________ |
| 2.1. | Маса КТЗ у спорядженому станi6: __________________________________________ |
| 2.2. | Маса КТЗ у спорядженому станi6 разом з водiєм9: ____________________________ |
| 2.3. | Технiчно припустима максимальна маса, заявлена виробником7: ________________ |
| 2.3.1. | Розподiл цiєї маси мiж осями: ______________________________________________ |
| 2.3.2. | Технiчно припустима максимальна маса на кожну вiсь: ________________________ |
| 2.4. | Максимальний кут пiдйому, який здатний подолати КТЗ при технiчно припустимiй максимальнiй масi, заявленiй виробником: __________________________________ |
| 2.5. | Максимальна навантага на зчiпному пристрої (за наявностi): ___________________ |
| 2.6. | Максимальна маса КТЗ з причепом: ________________________________________ |
| 3. | СИЛОВА УСТАНОВКА4 |
| 3.0. | Виробник: ______________________________________________________________ |
| 3.1. | Марка: _________________________________________________________________ |
| 3.1.1. | Тип (зазначений на двигунi або iншi ознаки для
iдентифiкацiї): ________________________________________________________________________ |
| 3.1.2. | Розташування номера двигуна (за наявностi): _________________________________ |
| 3.2. | Робочий принцип: примусове запалювання/запалювання вiд стиснення3 |
| 3.2.1. | Специфiчнi характеристики двигуна |
| 3.2.1.1. | Цикл: чотиритактний/двотактний3 |
| 3.2.1.2. | Кiлькiсть, розташування та порядок запалювання цилiндрiв: ___________________ |
| 3.2.1.2.1. | Дiаметр11:___________________________________________________________ мм |
| 3.2.1.2.2. | Хiд11: ______________________________________________________________ мм |
| 3.2.1.3. | Робочий об'єм12: ____________________________________________________ см3 |
| 3.2.1.4. | Ступiнь стиснення13: ___________________________________________________ |
| 3.2.1.5. | Кресленики головки цилiндрiв, поршня(iв),
поршневих кiлець та цилiндра(iв): ______________________________________________________________________ |
| 3.2.1.6. | Номiнальна частота обертання холостого ходу: __________________________ хв-1 |
| 3.2.1.7. | Максимальна потужнiсть,
нетто:______________________________________ кВт за частоти обертання ________________________________________________ хв-1 |
| 3.2.1.8. | Максимальний крутильний момент, нетто:
_____________________________ Нм за частоти обертання ________________________________________________ хв-1 |
| 3.2.2. | Паливо: дизельне паливо/бензин/зрiджений нафтовий газ/природний газ/сумiшевий бензин з етанолом/iнше3 |
| 3.2.3. | Паливний бак |
| 3.2.3.1. | Максимальний об'єм: _________________________________________________ л |
| 3.2.3.2. | Кресленики бака iз зазначенням матерiалiв, що
використовуються: ______________________________________________________________________ |
| 3.2.3.3. | Схема розмiщення бака на КТЗ: __________________________________________ |
| 3.2.3.4. | Номер затвердження типу встановленого бака: _____________________________ |
| 3.2.4. | Система живлення |
| 3.2.4.1. | За допомогою карбюратора(iв): так/нi3 |
| 3.2.4.1.1. | Марка: _______________________________________________________________ |
| 3.2.4.1.2. | Тип: _________________________________________________________________ |
| 3.2.4.2. | З упорскуванням палива (тiльки для запалювання вiд стиснення): так/нi3 |
| 3.2.4.2.1. | Опис системи: _________________________________________________________ |
| 3.2.4.2.2. | Принцип дiї: безпосереднє впорскування/непряме впорскування/вихрова камера3 |
| 3.2.4.2.3. | Насос впорскування |
| 3.2.4.2.3.1. | Марка: _______________________________________________________________ |
| 3.2.4.2.3.2. | Тип: _________________________________________________________________ |
| 3.2.4.2.4. | Регулятор |
| 3.2.4.2.4.1. | Тип: _________________________________________________________________ |
| 3.2.4.2.6. | Форсунка(и) |
| 3.2.4.2.6.1. | Марка: _______________________________________________________________ |
| 3.2.4.2.6.2. | Тип: _________________________________________________________________ |
| 3.2.4.3. | З упорскуванням палива (тiльки для примусового запалювання): так/нi3 |
| 3.2.4.3.1. | Опис системи: _________________________________________________________ |
| 3.2.4.3.2. | Принцип дiї: упорскування у впускний
трубопровiд (одинарне/розподiлене)/пряме
впорскування/iнше (вказати який)3: ______________________________________________________________________ |
| 3.2.4.4. | Паливний насос: так/нi 3 |
| 3.2.5. | Електричне обладнання |
| 3.2.5.1. | Номiнальна напруга: _________________________________________________
В, плюсова/мiнусова маса3 |
| 3.2.5.2. | Генератор |
| 3.2.5.2.1. | Тип: _________________________________________________________________ |
| 3.2.5.2.2. | Номiнальна потужнiсть: ______________________________________________ Вт |
| 3.2.6. | Система запалювання |
| 3.2.6.1. | Марка: _______________________________________________________________ |
| 3.2.6.2. | Тип: _________________________________________________________________ |
| 3.2.6.3. | Принцип дiї: ___________________________________________________________ |
| 3.2.7. | Система охолодження: рiдинна/повiтряна3 |
| 3.2.8. | Система впуску |
| 3.2.8.1. | Нагнiтання: є/немає3 |
| 3.2.8.1.1. | Марка(и): _____________________________________________________________ |
| 3.2.8.1.2. | Тип(и): _______________________________________________________________ |
| 3.2.8.1.3. | Опис системи (наприклад, максимальний тиск
наддуву _________________ кРа, перепускний клапан (за наявностi)) |
| 3.2.8.2. | Промiжний охолоджувач (iнтеркулер): є/немає3 |
| 3.2.8.3. | Опис i кресленики впускного трубопроводу та
обладнання (напiрна камера, пристрiй пiдiгрiву,
додатковi пiдводи повiтря тощо): ______________________________________________________________________ |
| 3.2.8.3.1. | Опис впускного трубопроводу (з креслениками): ___________________________ |
| 3.2.8.3.2. | Повiтряний фiльтр, кресленики:
__________________________________________ або |
| 3.2.8.3.2.1. | Марка: _______________________________________________________________ |
| 3.2.8.3.2.2. | Тип: _________________________________________________________________ |
| 3.2.9. | Система випуску |
| 3.2.9.1. | Кресленики випускної системи:__________________________________________ |
| 3.2.12. | Заходи, ужитi проти забруднення повiтря |
| 3.2.12.1. | Пристрої для рециркуляцiї картерних газiв, тiльки у випадку чотиритактних двигунiв (опис та кресленики) |
| 3.2.12.2. | Додатковi пристрої для нейтралiзацiї вiдпрацьованих газiв (за наявностi, i якщо вони не вказанi в iншому роздiлi) |
| 3.2.12.2.1. | Каталiтичний нейтралiзатор: є/немає3 |
| 3.2.12.2.1.1. | Кiлькiсть каталiтичних нейтралiзаторiв та елементiв: ________________________ |
| 3.2.12.2.2. | Датчик кисню: є/немає3 |
| 3.2.12.2.2.1. | Тип: _________________________________________________________________ |
| 3.2.12.2.2.2. | Розташування: _________________________________________________________ |
| 3.2.12.2.3. | Нагнiтання повiтря: є/немає3 |
| 3.2.12.2.3.1. | Тип (пульсацiя повiтря, повiтряний насос тощо): ___________________________ |
| 3.2.12.2.4. | Рециркуляцiя вiдпрацьованих газiв: є/немає3 |
| 3.2.12.2.5. | Iншi системи (опис i принцип дiї): ________________________________________ |
| 3.2.13. | Мiсце розташування позначки коефiцiєнта поглинання (тiльки для двигунiв iз запалюванням вiд стиснення): ____________________________________________ |
| 3.3. | Електричний тяговий двигун |
| 3.3.1. | Тип (обмотка, збудження): ______________________________________________ |
| 3.3.1.1. | Максимальна тривала потужнiсть: ____________________________________ кВт |
| 3.3.1.2. | Робоча напруга: ______________________________________________________ В |
| 3.3.2. | Акумуляторна батарея |
| 3.3.2.1. | Кiлькiсть секцiй: _______________________________________________________ |
| 3.3.2.2. | Маса: ______________________________________________________________ кг |
| 3.3.2.3. | Ємнiсть: _________________________________________________________ А·год |
| 3.3.2.4. | Розташування: _________________________________________________________ |
| 3.4. | Iншi силовi установки або їх комбiнацiї (специфiчна iнформацiя стосовно частин таких двигунiв): ________________________________________________________ |
| 3.6. | Система змащення |
| 3.6.1. | Опис системи: _________________________________________________________ |
| 3.6.1.1. | Розташування мастильного резервуара (за наявностi): _______________________ |
| 3.6.1.2. | Система подачi (насос/впорскування в систему впуску/змiшування з паливом, iнше)3: ________________________________________________________________ |
| 3.6.2. | Мастило, змiшане з паливом |
| 3.6.2.1. | Вiдсоткове спiввiдношення: _____________________________________________ |
| 3.6.3. | Охолоджувач мастила: є/немає3 |
| 3.6.3.1.1. | Марка(и): _____________________________________________________________ |
| 3.6.3.1.2. | Тип(и): _______________________________________________________________ |
| 4. | ТРАНСМIСIЯ |
| 4.1. | Кiнематична схема трансмiсiї: ____________________________________________ |
| 4.2. | Тип (механiчна, гiдравлiчна, електрична тощо:______________________________ |
| 4.3. | Зчеплення (тип): _______________________________________________________ |
| 4.4. | Коробка передач |
| 4.4.1. | Тип: автоматична/з ручним управлiнням3 |
| 4.4.2. | Спосiб перемикання: ручний/ножний3 |
| 4.5. | Передаточнi числа коробки передач |
| N | R1 | R2 | R3 | Rt |
| Максимальне значення (для безступiнчастої
трансмiсiї) 1 2 3 ... Мiнiмальне значення (для безступiнчастої трансмiсiї) Заднiй хiд |
||||
| N - передача. R1 - первинна передача (вiдношення швидкостi обертання вала двигуна до швидкостi обертання вхiдного вала коробки передач). R2 - вторинна передача (вiдношення швидкостi обертання вхiдного вала коробки передач до швидкостi обертання вихiдного вала коробки передач). R3 - головна передача (вiдношення швидкостi обертання вихiдного вала коробки передач до швидкостi обертання ведучих колiс). Rt - сумарне передаточне число. |
||||
| 4.5.1. | Стислий опис електричних та/або електронних компонентiв трансмiсiї: ___________ |
| 4.6. | Максимальна конструктивна швидкiсть КТЗ та
передача, на якiй вона досягнута: _________________________________________________________________ км/год |
| 4.7. | СПIДОМЕТР |
| 4.7.1. | Марка(и): _______________________________________________________________ |
| 4.7.2. | Тип(и): _________________________________________________________________ |
| 4.7.7. | Принцип роботи та опис приводу: _________________________________________ |
| 5. | ПIДВIСКА |
| 5.1. | Кресленики механiзму пiдвiски: ____________________________________________ |
| 5.1.1. | Стислий опис електричних та/або електронних компонентiв, якi використовуються у пiдвiсцi: ______________________________________________________________ |
| 5.2. | Шини (категорiя, розмiри та максимальна
навантага) та ободи (стандартний тип): ________________________________________________________________________ |
| 5.2.1. | Номiнальна довжина кола: ________________________________________________ |
| 5.2.2. | Тиск у шинах, рекомендований виробником: _____________________________ кПа |
| 5.2.3. | Шина/колесо: ___________________________________________________________ |
| 5.2.4. | Символ категорiї мiнiмальної швидкостi, сумiсний з теоретичною максимальною швидкiстю КТЗ: _________________________________________________________ |
| 5.2.5. | Iндекс мiнiмального навантаження з максимальним навантаженням на кожну шину: _______________________________________________________________________ |
| 5.2.6. | Категорiї використання, сумiснi з КТЗ: ______________________________________ |
| 6. | РУЛЬОВЕ КЕРУВАННЯ |
| 6.1. | Механiзм i орган керування: _______________________________________________ |
| 6.1.1. | Тип рульового механiзму: _________________________________________________ |
| 6.1.2. | Стислий опис електричних та/або електронних компонентiв, якi використовуються у рульовому керуваннi: ___________________________________________________ |
| 7. | ГАЛЬМА |
| 7.1. | Стислий опис гальмових систем: ___________________________________________ |
| 7.2. | Переднє та заднє гальма, дисковi та/або барабаннi3 |
| 7.2.1. | Марка(и): _______________________________________________________________ |
| 7.2.2. | Тип(и): _________________________________________________________________ |
| 7.3. | Кресленики частин гальмових систем |
| 7.3.1. | Колодки та/або накладки3: ________________________________________________ |
| 7.2.2. | Накладки (зазначити марку, вид матерiалу або iдентифiкацiйне маркування)3: ______ |
| 7.3.3. | Гальмовi важелi та/або педалi3: _____________________________________________ |
| 7.3.4. | Гiдравлiчнi резервуари (за наявностi)3: ______________________________________ |
| 7.4. | Iншi прилади (де застосовано): кресленики та опис: __________________________ |
| 7.5. | Стислий опис електричних та/або електронних компонентiв, якi використовуються у гальмових системах: ____________________________________________________ |
| 8. | ОСВIТЛЕННЯ ТА СВIТЛОТЕХНIЧНI ПРИЛАДИ |
| 8.1. | Перелiк усiх приладiв (кiлькiсть, марка(и), модель, маркування затвердження типу, максимальна iнтенсивнiсть ламп дальнього свiтла, колiр, вiдповiднi сигнальнi пристрої): ______________________________________________________________ |
| 8.2. | Кресленики щодо розташування свiтлових та свiтлосигнальних приладiв: ________ |
| 8.3. | Лампи аварiйної сигналiзацiї (за наявностi): __________________________________ |
| 8.4. | Додаткове обладнання спецiальних ДТЗ: ____________________________________ |
| 8.5. | Стислий опис електричних та/або електронних компонентiв, що використовуються у свiтловiй та свiтлосигнальнiй системах: ____________________________________ |
| 9. | ОБЛАДНАННЯ |
| 9.1. | Зчiпнi пристрої (за наявностi): ______________________________________________ |
| 9.1.1. | Тип: крюк/кiльце/iнше3 |
| 9.1.2. | Фотографiя та/або кресленики розташування та
конструкцiї зчiпного пристрою: ________________________________________________________________________ |
| 9.2. | Розташування та iдентифiкацiя органiв керування, свiтлосигнальних приладiв та iндикаторiв: _____________________________________________________________ |
| 9.2.1. | Фотографiя та/або кресленики розташування символiв, органiв керування, свiтлосигнальних приладiв та iндикаторiв: ___________________________________ |
| 9.3. | Обов'язковi написи |
| 9.3.1. | Фотографiя та/або кресленики, якi показують розташування обов'язкових написiв та номер рами: _____________________________________________________________ |
| 9.3.2. | Фотографiя та/або кресленики, якi показують офiцiйну частину напису (з наведенням розмiрiв): ____________________________________________________ |
| 9.3.3. | Фотографiя та/або кресленики номера рами (з наведенням розмiрiв): _____________ |
| 9.4. | Прилади захисту проти неавторизованого використання: ______________________ |
| 9.4.1. | Тип приладу(iв): _________________________________________________________ |
| 9.4.2. | Стислий опис приладу(iв), що використовуються: ____________________________ |
| 9.5. | Звуковий сигнальний прилад(и) |
| 9.5.1. | Стислий опис приладу(iв), що
використовується(ються), призначення: ________________________________________________________________________ |
| 9.5.2. | Марка(и): _______________________________________________________________ |
| 9.5.3. | Тип(и): _________________________________________________________________ |
| 9.5.4. | Маркування затвердження типу: ___________________________________________ |
| 9.5.5. | Кресленики щодо розташування звукового сигнального приладу(iв) на КТЗ: _______ |
| 9.5.6. | Деталi крiплення, включаючи елемент КТЗ, до якого закрiпленi звуковi сигнальнi прилади: _______________________________________________________________ |
| 9.6. | Розташування мiсця для встановлення заднього номерного знака (зазначити варiанти та кресленики, за необхiдностi): ____________________________________ |
| 9.6.1. | Кут нахилу цього мiсця вiдносно вертикалi: __________________________________ |
В1. ДОДАТКОВА IНФОРМАЦIЯ ЩОДО ДВОКОЛIСНИХ МОПЕДIВ ТА МОТОЦИКЛIВ
| 1. | ОБЛАДНАННЯ |
| 1.1. | Дзеркало(а) заднього огляду (навести iнформацiю по кожному дзеркалу) |
| 1.1.1. | Марка: _________________________________________________________________ |
| 1.1.2. | Маркування затвердження типу компонента: _________________________________ |
| 1.1.3. | Варiант: ________________________________________________________________ |
| 1.1.4. | Кресленики щодо розташування дзеркал заднього
огляду на КТЗ: ________________________________________________________________________ |
| 1.1.5. | Iнформацiя щодо способу крiплення, включаючи елементи КТЗ, до яких крiпиться дзеркало заднього огляду: _________________________________________________ |
| 1.2. | Пiднiжка |
| 1.2.1. | Тип: центральна та/або бокова3 |
| 1.2.2. | Кресленики щодо розташування пiднiжки(ок) на КТЗ: __________________________ |
| 1.3. | Додатки для мотоциклiв з боковим причепом (за необхiдностi) |
| 1.3.1. | Фотографiї та/або кресленики щодо розташування
та конструкцiї: _______________________________________________________________________ |
| 1.4. | Поручнi для пасажира |
| 1.4.1. | Тип: ремiнь та/або поручень3: _____________________________________________ |
| 1.4.2. | Фотографiї та/або кресленики щодо розташування: ____________________________ |
| 1.5. | Для мопедiв з педалями навести опис заходiв щодо забезпечення безпеки: _______________________________________________________________________ |
| 1.6. | Дизайн i розташування написiв згiдно з ДСТУ ISO 3779:2012 "Колiснi транспортнi засоби. Номер iдентифiкацiйний транспортного засобу (VIN). Змiст i структура (ISO 3779:2009, IDT)", ДСТУ ISO 4030:2012 "Колiснi транспортнi засоби. Номер iдентифiкацiйний транспортного засобу. (VIN). Розташування та спосiб нанесення (ISO 4030:1983, IDT) та ДСТУ 7232:2011 "Таблички марковальнi. Технiчнi умови" або Директивою 97/24/ЕС, частина 7 |
В2. ДОДАТКОВА IНФОРМАЦIЯ ЩОДО ТРИКОЛIСНИХ МОПЕДIВ, ТРИЦИКЛIВ ТА КВАДРОЦИКЛIВ
| 1. | РОЗМIРИ ТА МАСИ |
| (значення наводять у мм та кг; з посиланнями на кресленики, за необхiдностi) | |
| 1.1. | Розмiри, що повиннi вказуватись для шасi, незакритого облицюванням (кузовом) |
| 1.1.1. | Довжина: ______________________________________________________________ |
| 1.1.2. | Ширина: _______________________________________________________________ |
| 1.1.3. | Висота в незавантаженому станi: __________________________________________ |
| 1.1.4. | Переднiй звис: __________________________________________________________ |
| 1.1.5. | Заднiй звис: ____________________________________________________________ |
| 1.1.6. | Граничне розташування центру маси КТЗ з кузовом: __________________________ |
| 1.2. | Маси14 |
| 1.2.1. | Максимальна вантажопiдйомнiсть, заявлена виробником8: ____________________ |
| 2. | Обладнання |
| 2.1. | Кузов |
| 2.1.1. | Вид кузова: ____________________________________________________________ |
| 2.1.2. | Кресленики щодо внутрiшнiх габаритних розмiрiв: ___________________________ |
| 2.1.3. | Кресленики щодо зовнiшнiх габаритних розмiрiв: ____________________________ |
| 2.1.4. | Матерiали та технологiї виробництва: ______________________________________ |
| 2.1.5. | Пасажирськi дверi, замки та петлi:__________________________________________ |
| 2.1.6. | Конфiгурацiя, розмiри, напрямок та максимальнi
кути вiдкриття дверей: ______________________________________________________________________ |
| 2.1.7. | Кресленики замкiв i петель та їх розташування на дверях: _____________________ |
| 2.1.8. | Технiчний опис замкiв та петель: __________________________________________ |
| 2.2. | Вiтрове та iншi стекла |
| 2.2.1. | Вiтрове скло |
| 2.2.1.1. | Використанi матерiали: __________________________________________________ |
| 2.2.2. | Iншi стекла |
| 2.2.2.1. | Використанi матерiали: __________________________________________________ |
| 2.3. | Склоочисник(и) |
| 2.3.1. | Детальний технiчний опис (з фотографiями та
креслениками): ______________________________________________________________________ |
| 2.4. | Омивач(i) вiтрового скла |
| 2.4.1. | Детальний технiчний опис (з фотографiями та
креслениками): ______________________________________________________________________ |
| 2.5. | Розморожування та запотiвання |
| 2.5.1. | Детальний технiчний опис (з фотографiями та
креслениками): ______________________________________________________________________ |
| 2.6. | Дзеркало(а) заднього огляду (навести iнформацiю по кожному дзеркалу) |
| 2.6.1. | Марка: ________________________________________________________________ |
| 2.6.2. | Маркування затвердження типу: __________________________________________ |
| 2.6.3. | Варiант: _______________________________________________________________ |
| 2.6.4. | Кресленики щодо розташування дзеркал заднього
огляду на КТЗ: _______________________________________________________________________ |
| 2.6.5. | Iнформацiя щодо способу крiплення, включаючи елементи КТЗ, до яких крiпиться дзеркало заднього огляду: _________________________________________________ |
| 2.7. | Сидiння |
| 2.7.1. | Кiлькiсть: ______________________________________________________________ |
| 2.7.2. | Розмiщення: ____________________________________________________________ |
| 2.7.5. | Дiапазон регулювання сидiнь (якщо застосовується) |
| 2.7.5.1. | Сидiння водiя: __________________________________________________________ |
| 2.7.5.2. | Iнших сидiнь: ___________________________________________________________ |
| 2.8. | Система опалення пасажирського вiддiлення (якщо застосовується) |
| 2.8.1. | Стислий опис типу КТЗ щодо системи опалення, якщо використовується тепло вiд рiдини охолодження двигуна: ______________________________________________ |
| 2.8.2. | Детальний опис типу КТЗ щодо системи опалення, якщо використовується тепло вихлопних газiв, у т. ч.: ___________________________________________________ |
| 2.8.2.1. | Загальна схема системи опалення з визначенням її розташування на КТЗ (та розмiщення шумопоглинальних пристроїв (включаючи розташування пунктiв теплообмiну): ___________________________________________________________ |
| 2.8.2.2. | Кресленики загального виду використаних у системi теплообмiнникiв, що застосовують тепло вихлопних газiв, або частин, де має мiсце такий обмiн (у випадку використання системою опалення тепла вiд двигуна з повiтряним охолодженням): _________________________________________________________ |
| 2.8.2.3. | Кресленики в розрiзi теплообмiнника або частин, де має мiсце обмiн теплом, разом iз зазначенням товщини стiнки, використовуваних матерiалiв та характеристик їхньої поверхнi: _________________________________________________________ |
| 2.8.2.4. | Технiчнi вимоги до технологiї виготовлення та технiчнi данi iнших основних компонентiв системи опалення, таких як вентилятор: _________________________ |
| 2.9. | Ременi безпеки |
| 2.9.1. | Кiлькiсть та розташування ременiв безпеки, з посиланням на сидiння, де вони можуть бути встановленi: _________________________________________________ |
| Сидiння водiя / переднє пасажирське сидiння | Маркування затвердження типу | Варiант (якщо застосовується) |
|
| Переднi сидiння | |||
| Заднi сидiння | |||
| Центральне заднє i центральне переднє сидiння | |||
| Спецiальнi прилади (регулювання висоти сидiння, пристрiй попереднього натягу тощо) |
| 2.10. | Крiплення |
| 2.10.1. | Кiлькiсть та розташування крiплень: _________________________________________ |
| 2.10.2. | Фотографiї i/або кресленики, що показують
штатне розташування та розмiри крiплення,
включаючи визначення позицiї R-точки15: ________________________________________________________________________ |
| 2.10.3. | Кресленики крiплень та елементiв КТЗ, до яких вони приєднанi (включаючи типи використаних матерiалiв): _________________________________________________ |
| 2.10.4. | Позначення типiв ременiв безпеки, передбачених для комплектування КТЗ: |
| Позначення сидiння* | Передня подушка безпеки | Бокова подушка безпеки | Пристрiй попереднього натягу ременя | |
| Перший ряд сидiнь | Л (L) | |||
| С (C) | ||||
| П (R) | ||||
| Другий ряд сидiнь | Л (L) | |||
| С (C) | ||||
| П (R) | ||||
____________
* Скорочення: Л (L) - лiве сидiння; П
(R) - праве сидiння; С (C) - середнє сидiння.
| 2.10.5. | Опис ременя специфiчного типу, одне з
крiплень якого приєднується до спинки сидiння або
включає в себе енергопоглинальний пристрiй: _______________________________________________________________________ |
____________
1 Iдентифiкацiйнi познаки
можуть вказуватись тiльки на КТЗ, окремих
компонентах або компонентах, що входять до
затвердження типу компонента за Правилом ЄЕК
ООН. Якщо iдентифiкацiйнi познаки типу КТЗ
включають знаки, що неважливi для його опису або
опису типу компонента чи окремої системи згiдно з
даним iнформацiйним документом, то такi знаки
замiнюють у вiдповiдних документах символом
"?" (наприклад: ABC??123??).
2 Класифiкацiя та категорiї КТЗ - згiдно з додатком 1 до Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання.
3 Непотрiбне закреслити.
4 Для нетрадицiйних двигунiв та систем виробник повинен надати iнформацiю, еквiвалентну наведенiй у цьому пунктi.
5 Маса порожнього КТЗ: маса КТЗ, пiдготовленого до звичайного використання та укомплектованого:
додатковим обладнанням, необхiдним виключно для нормальної експлуатацiї КТЗ;
електричним обладнанням, включаючи свiтловi та свiтлосигнальнi пристрої, встановленi виробником;
iнструментом та обов'язковими пристроями згiдно iз законодавством, яким визначається маса порожнього КТЗ;
вiдповiдною кiлькiстю рiдин для забезпечення нормальної роботи усiх частин КТЗ.
Примiтка. Паливо або паливно-мастильна сумiш не включається до замiру, але такi компоненти, як акумуляторна батарея, рiдина гiдравлiчних систем, охолоджувальна рiдина та моторне мастило мають бути включенi.
6 Маса КТЗ у спорядженому станi: маса порожнього КТЗ, до якої додаються маси таких компонентiв:
паливний бак заповнений не менше нiж на 90 % ємностi, вказаної виробником;
додаткове обладнання, яке зазвичай постачає виробник, необхiдне для нормальної роботи (набiр iнструментiв, багажник, вiтровий щиток, захисне обладнання тощо).
Примiтка. Для КТЗ, що працює на паливно-мастильнiй сумiшi:
якщо паливо та мастило змiшуються попередньо, то слово "паливо" повинно тлумачитись як паливно-мастильна сумiш;
якщо паливо та мастило розмiщуються окремо, то слово "паливо" повинно тлумачитись як бензин. У цьому випадку мастило вже включено до маси порожнього КТЗ.
7 Технiчно припустима максимальна маса: маса, обчислена виробником для специфiчних умов роботи, з урахуванням таких факторiв, як мiцнiсть матерiалiв, вантажопiдйомнiсть шин тощо.
8 Максимальне корисне навантаження, заявлене виробником: навантаження, отримана вiднiманням маси за виноскою 6 з масою водiя вiд маси за виноскою
9 Маса водiя дорiвнює 75 кг.
10 Можна вказати 5 % допуск.
11 Вказують значення, округлене до найближчої десятої частки мiлiметра.
12 Це значення обчислюють (p = 3,1416) та округлюють до найближчого цiлого числа у см3.
13 Вказати допуски.
14 Iнформацiя повинна бути наведена для усiх можливих варiантiв.
15 "R точка" вказується виробником та:
має вiдповiднi координати, пов'язанi з конструкцiєю КТЗ;
вiдповiдає теоретичному положенню точки обертання тiла/стегна (H точка) для найнижчої звичайної посадки водiя або використовується крайнє заднє положення, вказане виробником КТЗ для кожного сидiння;
може бути прийнята за згодою компетентних органiв для кожного сидiння, крiм переднiх, де "H точка" не може бути визначена за допомогою "тримiрної системи" або процедури визначення "H точки".
II. Таблиця, що показує комбiнацiї в межах версiй та варiантiв типу КТЗ
| Пункт iнформацiйного документа | Усi | Версiя 1 | Версiя 2 | Версiя 3 | Версiя n |
Примiтки:
1. Окрема матриця складається для кожного варiанта у межах типу КТЗ.
2. Записи, для яких вiдсутнi обмеження щодо їхнього сполучення у межах варiанта, перераховують у колонцi "Усi".
3. Iнформацiя, наведена у таблицi, може бути представлена в альтернативному форматi.
4. Кожний варiант i кожну версiю позначають кодом, що складається з комбiнацiї лiтер та цифр, який зазначають у сертифiкатi затвердження вiдповiдного КТЗ.
5. Для варiанта(iв) виробник повинен надати спецiальний код.
III. Документи щодо затвердження типу КТЗ
| У наведенiй нижче таблицi зазначають iнформацiю щодо доказiв вiдповiдностi технiчним приписам кожного об'єкта затвердження, зокрема включають всi вiдповiднi окремi затвердження та/або протоколи випробувань. Проте iнформацiю щодо частин не наводять, якщо її мiстить вiдповiдний iнформацiйний документ, який охоплює вимоги щодо установлення зазначених частин на КТЗ. |
| Об'єкт затвердження (тип КТЗ) | Познака технiчного припису, серiя поправок у разi Правил ЄЕК ООН | Номер документа щодо затвердження типу або протокол випробувань | Договiрна сторона Угоди, що надала документ iз затвердження типу, або випробувальна лабораторiя, що видала протокол випробувань | Дата | Варiант(и) / версiя(ї) |
| _____________________________ (посада) |
____________ (пiдпис) |
_________________________ (прiзвище та iм'я керiвника) |
Дата:
IV. Форма покажчика стану iнформацiйного пакета
(Зазначену iнформацiю може бути подано в альтернативному форматi або виглядi)
| Найменування органу, що виконував
затвердження типу ___________________________________ _____________________________________________________________________________________ Покажчик стану iнформацiйного пакета до сертифiката затвердження типу N ____________________________________________________ Дата видання сертифiката:_____________________________________________________________ Дата перегляду (за необхiдностi): _______________________________________________________ Перегляд iнформацiйного пакета виконано: внесенням виправлень до чинної редакцiї/виданням нової консолiдованої редакцiї Дата видання поширення (за необхiдностi): ______________________________________________ Номер поширення (за необхiдностi): ____________________________________________________ |
| N з/п |
Складова iнформацiйного пакета | Позначення складової iнформацiйного пакета (за необхiдностi) | Кiлькiсть сторiнок | Переглянутi сторiнки | Дата |
| 1 | Iнформацiйне повiдомлення органу, що виконував процедуру затвердження (додатковi умови, порядок подання апеляцiй, пiдстави перегляду, опис змiн тощо) | ||||
| 2 | Iнформацiйний документ | ||||
| 3 | Протокол(и) випробовувань | ||||
| 4 | Зведення результатiв випробовувань | ||||
| 5 | Перелiк осiб, уповноважених пiдписувати сертифiкати вiдповiдностi КТЗ затвердженому типу |
| (додаток 3 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188, у редакцiї наказу Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192, iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 15.09.2021р. N 487) |
| Додаток 4 до Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання (пункт 1.8 роздiлу I) |
ПЕРЕЛIК
технiчних приписiв
ПЕРЕЛIК
технiчних приписiв
I. Перелiк Правил ЄЕК ООН i серiй поправок до них, якi застосовуються в Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання, та Директиви (Регламенти) ЄС, затвердження типу за якими можуть бути визнанi альтернативними затвердженням типу за зазначеними Правилами ЄЕК ООН
| Правила ЄЕК ООН | Альтернативна базова Директива/Регламент ЄС | ||
| Позначення | Назва | Серiя поправки | |
| R1 | Єдинi технiчнi приписи щодо офiцiйного затвердження автомобiльних фар, якi дають асиметричний промiнь ближнього та (або) дальнього свiтла, оснащених лампами розжарення категорiї R2 та (або) HS1 | 01 | Директива Ради 76/761/ЕЕС вiд 27 липня 1976 року про зближення законодавства в державах-членах щодо фар дальнього та (або) ближнього свiтла й ламп розжарювання до них |
| R2 | Єдинi технiчнi приписи щодо офiцiйного затвердження електричних ламп розжарення, використовуваних у фарах, якi дають асиметричний промiнь ближнього та (або) дальнього свiтла або обидва цi променi | 01 | Директива Ради 76/761/ЕЕС вiд 27 липня 1976 року про зближення законодавства в державах-членах щодо фар дальнього та (або) ближнього свiтла й ламп розжарювання до них |
| R3 | Єдинi технiчнi приписи щодо офiцiйного затвердження електричних ламп розжарення, використовуваних у фарах, якi дають асиметричний промiнь ближнього та (або) дальнього свiтла або обидва цi променi | 02 | Директива Ради 76/757/ЕЕС вiд 27 липня 1976 року про зближення законодавства в державах-членах щодо свiтловiдбивачiв автомобiлiв та причепiв до них |
| R4 | Єдинi технiчнi приписи щодо офiцiйного затвердження пристроїв для освiтлення заднього номерного знака колiсних транспортних засобiв та їхнiх причепiв | 00 | Директива Ради 76/760/ЕЕС вiд 27 липня 1976 року про зближення законодавства в державах-членах щодо пристроїв для освiтлення заднiх номерних знакiв автомобiлiв та причепiв до них |
| R6 | Єдинi технiчнi приписи щодо офiцiйного затвердження покажчикiв повороту колiсних транспортних засобiв та їхнiх причепiв | 00 | Директива Ради 76/759/ЕЕС вiд 27 липня 1976 року про зближення законодавства в державах-членах щодо вогнiв повороту автомобiлiв та причепiв до них |
| R7 | Єдинi технiчнi приписи щодо офiцiйного затвердження пiдфарникiв, заднiх габаритних (бокових) вогнiв, стоп-сигналiв i контурних вогнiв колiсних транспортних засобiв та їхнiх причепiв | 01 | Директива Ради 76/758/ЕЕС вiд 27 липня 1976 року про зближення законодавства в державах-членах щодо габаритних вогнiв, переднiх (бокових) вогнiв, заднiх (бокових) вогнiв та стоп-сигналу автомобiлiв та причепiв до них |
| R8 | Єдинi технiчнi приписи щодо офiцiйного затвердження автомобiльних фар з асиметричними вогнями ближнього свiтла та (або) вогнями дальнього свiтла, призначених для використання з галогенними лампами розжарення (H1, H2, H3, HB3, HB4, H7, H8, H9, HIR1, HIR2 та (або) H11) | 05 | Директива Ради 76/761/ЕЕС вiд 27 липня 1976 року про зближення законодавства в державах-членах щодо фар дальнього та (або) ближнього свiтла й ламп розжарення до них |
| R9 | Єдинi технiчнi приписи щодо офiцiйного затвердження колiсних транспортних засобiв категорiй L2, L4 i L5 стосовно створюваного ними шуму | 06 | Директива Європейського Парламенту та Ради 97/24/ЕС вiд 17 червня 1997 року стосовно деяких частин та характеристик дво- та триколiсних транспортних засобiв |
| Регламент (ЄС) N 168/2013 Європейського Парламенту та Ради вiд 15 сiчня 2013 року щодо затвердження та ринкового нагляду дво- або триколiсних транспортних засобiв та квадроциклiв | |||
| R10 | Єдинi технiчнi приписи щодо офiцiйного затвердження колiсних транспортних засобiв стосовно електромагнiтної сумiсностi | 02 | Директива Ради 72/245/ЕЕС вiд 20 червня 1972 року про зближення законодавства в державах-членах щодо подавлення радiозавад, що створюються автомобiльними двигунами з iскровим запалюванням |
| 05 - для КТЗ, якi мають електричнi двигуни в якостi джерел енергiї для руху | - | ||
| R11 | Єдинi технiчнi приписи щодо офiцiйного затвердження колiсних транспортних засобiв стосовно замкiв i пристроїв крiплення дверей | 02 | Директива Ради 70/387/ЕЕС вiд 27 липня 1970 року про зближення законодавства в державах-членах щодо дверей автомобiлiв та причепiв до них |
| R12 | Єдинi технiчнi приписи щодо офiцiйного затвердження колiсних транспортних засобiв стосовно захисту водiя вiд удару об механiзм кермування | 03 | Директива Ради 74/297/ЕЕС вiд 04 червня 1974 року про зближення законодавства в державах-членах щодо внутрiшнього обладнання автомобiлiв (поведiнка рульового механiзму в разi зiткнення) |
| R13 | Єдинi технiчнi приписи щодо офiцiйного затвердження колiсних транспортних засобiв категорiй M, N i O стосовно гальмування | 10 | Директива Ради 71/320/ЕЕС вiд 08 червня 1970 року про зближення законодавства в державах-членах щодо гальмiвних пристроїв певних категорiй автомобiлiв та причепiв до них |
| 11 - з 01.07.2023 | - | ||
| R13-H | Єдинi технiчнi приписи щодо офiцiйного затвердження легкових автомобiлiв стосовно гальмування | 00 | Директива Ради 71/320/ЕЕС вiд 08 червня 1970 року про зближення законодавства в державах-членах щодо гальмiвних пристроїв певних категорiй автомобiлiв та причепiв до них |
| R14 | Єдинi технiчнi приписи щодо офiцiйного затвердження транспортних засобiв стосовно крiплення ременiв безпеки, систем крiплень ISOFIX i крiплень верхнього страхувального тросу ISOFIX | 06 | Директива Ради 76/115/ЕЕС вiд 18 грудня 1975 року про зближення законодавства в державах-членах щодо крiплення ременiв безпеки в автомобiлях |
| 07 - з 01.01.2025 | - | ||
| R16 | Єдинi технiчнi приписи щодо офiцiйного
затвердження: I. Ременiв безпеки, утримуючих систем, дитячих утримуючих систем i дитячих утримуючих систем ISOFIX, призначених для осiб, що перебувають у колiсних транспортних засобах II. Колiсних транспортних засобiв, оснащених ременями безпеки, сигналiзаторами непристебнутих ременiв безпеки, утримуючих системами, дитячими утримуючих системами i дитячими утримуючих системи ISOFIX |
04 | Директива Ради 77/541/ЕЕС вiд 28 червня 1977 року про зближення законодавства в державах-членах щодо ременiв безпеки та систем захисту вiд ударiв в автомобiлях |
| 07 - з 01.01.2025 | - | ||
| R17 | Єдинi технiчнi приписи щодо офiцiйного затвердження колiсних транспортних засобiв стосовно сидiнь, їхнiх крiплень та пiдголiвникiв | 07 | Директива Ради 78/932/ЕЕС вiд 16 жовтня 1978 року про зближення законодавства в державах-членах щодо пристроїв захисту голови вiд удару в сидiннях автомобiлiв |
| Директива Комiсiї 74/408/ЕЕС вiд 22 липня 1974 року про зближення законодавства в державах-членах щодо внутрiшнього обладнання автомобiлiв (мiцнiсть сидiнь та їх крiплення) | |||
| R19 | Єдинi технiчнi приписи щодо офiцiйного затвердження переднiх протитуманних фар для колiсних транспортних засобiв | 02 | Директива Ради 76/762/ЕЕС вiд 27 липня 1976 року про зближення законодавства в державах-членах щодо переднiх протитуманних фар автомобiлiв та ламп розжарювання до них |
| R20 | Єдинi технiчнi приписи щодо офiцiйного затвердження автомобiльних фар з асиметричними вогнями ближнього свiтла та (або) вогнями дальнього свiтла, призначених для використання з галогенними лампами розжарення (лампа H4) | 02 | Директива Ради 76/761/ЕЕС вiд 27 липня 1976 року про зближення законодавства в державах-членах щодо фар дальнього та (або) ближнього свiтла й ламп розжарювання до них |
| R23 | Єдинi технiчнi приписи щодо офiцiйного затвердження захисних шоломiв та їхнiх оглядових козиркiв для водiїв i пасажирiв мотоциклiв i мопедiв | 00 | Директива Ради 77/539/ЕЕС вiд 28 червня 1977 року про зближення законодавства в державах-членах щодо вогнiв заднього ходу автомобiлiв та причепiв до них |
| R24 | Єдинi технiчнi приписи щодо: I. Офiцiйного затвердження двигунiв iз запалюванням вiд стиснення стосовно викиду видимих забруднювальних речовин; II. Офiцiйного затвердження колiсних транспортних засобiв стосовно установлення на них двигунiв iз запалюванням вiд стиснення, офiцiйно затверджених за типом конструкцiї; III. Офiцiйного затвердження колiсних транспортних засобiв з двигуном iз запалюванням вiд стиснення стосовно викиду видимих забруднювальних речовин; IV. Вимiрювання потужностi двигунiв iз запалюванням вiд стиснення |
03 | Директива Ради 72/306/ЕЕС вiд 02 серпня 1972 року про зближення законодавства в державах-членах щодо обов'язкових заходiв проти емiсiї забруднювачiв вiд автомобiльних дизельних двигунiв |
| Директива Європейського Парламенту та Ради 2005/55/ЕС вiд 28 вересня 2005 року стосовно зближення законодавства Держав-Членiв у вiдношеннi заходiв, спрямованих проти викидiв газоподiбних та твердих забруднювачiв двигунiв iз запалюванням вiд стиснення, що використовуються на колiсних транспортних засобах, та викидiв газоподiбних забруднювачiв двигунiв з примусовим запалюванням, якi працюють на природному або зрiдженому нафтовому газi та використовуються на колiсних транспортних засобах | |||
| Регламент (ЄС) N 715/2007 Європейського Парламенту та Ради вiд 20 червня 2007 року щодо затвердження типу автотранспортних засобiв у вiдношеннi викидiв легкових та комерцiйних транспортних засобiв (Євро 5 та Євро 6) та щодо доступу до iнформацiї з ремонту та технiчного обслуговування транспортних засобiв | |||
| R25 | Єдинi технiчнi приписи щодо офiцiйного затвердження пiдголiвникiв, умонтованих або не вмонтованих у сидiння колiсних транспортних засобiв | 04 | Директива Ради 78/932/ЕЕС вiд 16 жовтня 1978 року про зближення законодавства в державах-членах щодо пристроїв захисту голови вiд удару в сидiннях автомобiлiв |
| R26 | Єдинi технiчнi приписи щодо офiцiйного затвердження колiсних транспортних засобiв стосовно їхнiх зовнiшнiх виступiв | 03 | Директива Комiсiї 74/483/ЕЕС вiд 17 вересня 1974 року про зближення законодавства в державах-членах щодо зовнiшнiх виступiв автомобiлiв |
| R27 | Єдинi технiчнi приписи щодо офiцiйного затвердження попереджувальних трикутникiв | 03 | - |
| R28 | Єдинi технiчнi приписи щодо офiцiйного затвердження звукових сигнальних приладiв i автомобiлiв стосовно їхньої звукової сигналiзацiї | 00 | Директива Ради 70/388/ЕЕС вiд 27 липня 1970 року про зближення законодавства в державах-членах щодо пристроїв звукової сигналiзацiї автомобiлiв |
| Регламент (ЄС) N 168/2013 Європейського Парламенту та Ради вiд 15 сiчня 2013 року щодо затвердження та ринкового нагляду дво- або триколiсних транспортних засобiв та квадроциклiв | |||
| R29 | Єдинi технiчнi приписи щодо офiцiйного затвердження транспортних засобiв стосовно захисту осiб, якi перебувають у кабiнi вантажного колiсного транспортного засобу | 02 | - |
| R30 | Єдинi технiчнi приписи щодо офiцiйного затвердження шин для колiсних транспортних засобiв i їхнiх причепiв | 02 | Директива Ради 92/23/ЕЕС вiд 31 березня 1992 року про шини для автомобiлiв i причепiв та їх монтаж |
| R34 | Єдинi технiчнi приписи щодо офiцiйного затвердження колiсних транспортних засобiв стосовно запобiгання небезпецi виникнення пожежi | 02 | Директива Ради 70/221/ЕЕС вiд 20 березня 1970 року про зближення законодавства в державах-членах щодо паливних бакiв i заднiх захисних пристроїв автомобiлiв та причепiв до них |
| R36 | Єдинi технiчнi приписи щодо офiцiйного затвердження пасажирських колiсних транспортних засобiв великої вмiсностi загальної конструкцiї | 03 | - |
| R37 | Єдинi технiчнi приписи щодо офiцiйного затвердження ламп розжарення, призначених для використання в офiцiйно затверджених фарах колiсних транспортних засобiв та їхнiх причепiв | 03 | Директива Ради 76/761/ЕЕС вiд 27 липня 1976 року про зближення законодавства в державах-членах щодо фар дальнього та (або) ближнього свiтла й ламп розжарювання до них |
| R38 | Єдинi технiчнi приписи щодо офiцiйного затвердження заднiх протитуманних вогнiв колiсних транспортних засобiв та їхнiх причепiв | 00 | Директива Ради 77/538/ЕЕС вiд 28 червня 1977 року про зближення законодавства в державах-членах щодо заднiх протитуманних фар автомобiлiв та причепiв до них |
| R39 | Єдинi технiчнi приписи щодо офiцiйного затвердження транспортних засобiв стосовно механiзму для вимiрювання швидкостi, включаючи його встановлення | 00 | Директива Ради 75/443/ЕЕС вiд 26 червня 1975 року про зближення законодавства в державах-членах щодо передачi заднього ходу та спiдометрiв автомобiлiв |
| R40 | Єдинi технiчнi приписи щодо офiцiйного затвердження мотоциклiв з двигунами iз примусовим запалюванням стосовно викидуваних двигунами забруднювальних випускних газiв | 01 | Директива Європейського Парламенту та Ради 97/24/ЕС вiд 17 червня 1997 року стосовно деяких частин та характеристик дво- та триколiсних транспортних засобiв |
| Регламент (ЄС) N 168/2013 Європейського Парламенту та Ради вiд 15 сiчня 2013 року щодо затвердження та ринкового нагляду дво- або триколiсних транспортних засобiв та квадроциклiв | |||
| R41 | Єдинi технiчнi приписи щодо офiцiйного затвердження мотоциклiв стосовно створюваного ними шуму | 03 | Директива Європейського Парламенту та Ради 97/24/ЕС вiд 17 червня 1997 року стосовно деяких частин та характеристик дво- та триколiсних транспортних засобiв |
| Регламент (ЄС) N 168/2013 Європейського Парламенту та Ради вiд 15 сiчня 2013 року щодо затвердження та ринкового нагляду дво- або триколiсних транспортних засобiв та квадроциклiв | |||
| R43 | Єдинi технiчнi приписи щодо офiцiйного затвердження безпечних скломатерiалiв та їх установлення на транспортних засобах | 00 | Директива Ради 92/22/ЕЕС вiд 31 березня 1992 року про захиснi стекла i матерiали для захисних стекол автомобiлiв та причепiв до них |
| R44 | Єдинi технiчнi приписи щодо офiцiйного затвердження утримувальних пристроїв для дiтей, якi перебувають у колiсних транспортних засобах (дитячi утримувальнi пристрої) | 03 | Директива Ради 77/541/ЕЕС вiд 28 червня 1977 року про зближення законодавства в державах-членах щодо ременiв безпеки та систем захисту вiд ударiв в автомобiлях |
| R46 | Єдинi технiчнi приписи щодо офiцiйного затвердження дзеркал заднього огляду i колiсних транспортних засобiв стосовно встановлення дзеркал заднього огляду | 02 | Директива 2003/97/ЕС Європейського Парламенту та Ради вiд 10 листопада 2003 року щодо зближення законодавства держав-членiв у вiдношеннi затвердження типу пристроїв непрямого огляду та транспортних засобiв, оснащених такими пристроями, яка вносить змiни до Директиви 70/156/ЕЕС та скасовує Директиву 71/127/ЕЕС |
| 04 - з 01.01.2025 | - | ||
| R47 | Єдинi технiчнi приписи щодо офiцiйного затвердження мопедiв з двигунами iз примусовим запалюванням стосовно викидуваних двигунами забруднювальних випускних газiв | 00 | Директива Європейського Парламенту та Ради 97/24/ЕС вiд 17 червня 1997 року стосовно деяких частин та характеристик дво- та триколiсних транспортних засобiв |
| Регламент (ЄС) N 168/2013 Європейського Парламенту та Ради вiд 15 сiчня 2013 року щодо затвердження та ринкового нагляду дво- або триколiсних транспортних засобiв та квадроциклiв | |||
| R48 | Єдинi технiчнi приписи щодо офiцiйного затвердження колiсних транспортних засобiв стосовно установлення пристроїв освiтлення та свiтлової сигналiзацiї | 03 | Директива Ради 76/756/ЕЕС вiд 27 липня 1976 року про зближення законодавства в державах-членах щодо встановлення освiтлювальних та свiтлосигнальних пристроїв на автомобiлях та причепах до них |
| 06 - з 01.01.2025 | - | ||
| R49 | Єдинi технiчнi приписи щодо заходiв, яких слiд ужити для обмеження викидiв забруднювальних газоподiбних речовин i твердих часток вiд двигунiв iз запалюванням вiд стиснення, призначених для використання на транспортних засобах, а також викидiв забруднювальних газоподiбних речовин вiд двигунiв iз примусовим запалюванням, якi працюють на природному газi або на зрiдженому нафтовому газi й призначенi для використання на транспортних засобах | 02, 03, 04 | Директива Ради 88/77/ЕЕС вiд 03 грудня 1987 року про зближення законодавства в державах-членах щодо обов'язкових заходiв проти емiсiї газоподiбних забруднювачiв вiд автомобiльних дизельних двигунiв |
| 04, 05, 06 | Директива Європейського Парламенту та Ради 2005/55/ЕС вiд 28 вересня 2005 року стосовно зближення законодавства Держав-Членiв у вiдношеннi заходiв, спрямованих проти викидiв газоподiбних та твердих забруднювачiв двигунiв iз запалюванням вiд стиснення, що використовуються на колiсних транспортних засобах, та викидiв газоподiбних забруднювачiв двигунiв з примусовим запалюванням, якi працюють на природному або зрiдженому нафтовому газi та використовуються на колiсних транспортних засобах | ||
| Регламент (ЄС) N 595/2009 Європейського Парламенту та Ради вiд 18 червня 2009 року щодо затвердження типу автотранспортних засобiв та двигунiв у вiдношеннi викидiв вантажних автомобiлiв (Євро VI) та щодо доступу до iнформацiї з ремонту та технiчного обслуговування транспортних засобiв та який вносить змiни до Регламенту (ЄС) N 715/2007 та Директиви 2007/46/ЕС й скасовує Директиви 80/1269/ЕЕС, 2005/55/ЕС, 2005/78/ЕС | |||
| Регламент Комiсiї (ЄС) N 582/2011 вiд 25 травня 2011 року, який iмплементує та вносить змiни до Регламенту (ЄС) N 595/2009 Європейського Парламенту та Ради вiд 18 червня 2009 року щодо затвердження типу автотранспортних засобiв та двигунiв у вiдношеннi викидiв вантажних автомобiлiв (Євро VI) та який вносить змiни до Регламенту (ЄС) N 715/2007 та Директиви 2007/46/ЕС й скасовує Директиви 80/1269/ЕЕС, 2005/55/ЕС, 2005/78/ЕС | |||
| R50 | Єдинi технiчнi приписи щодо офiцiйного затвердження пiдфарникiв, заднiх габаритних вогнiв, стоп-сигналiв, покажчикiв повороту i пристроїв освiтлювання заднього номерного знака для колiсних транспортних засобiв категорiї L | 00 | Директива Ради 93/92/ЕЕС вiд 29 жовтня 1993 року щодо встановлення пристроїв освiтлення та свiтлової сигналiзацiї на дво- та триколiсних транспортних засобах |
| Директива Європейського Парламенту та Ради 97/24/ЕС вiд 17 червня 1997 року стосовно деяких частин та характеристик дво- та триколiсних транспортних засобiв | |||
| Директива Європейського Парламенту та Ради 2009/67/ЕС вiд 13 липня 2009 року щодо встановлення пристроїв освiтлення та свiтлової сигналiзацiї дво- та триколiсних транспортних засобiв | |||
| Регламент (ЄС) N 168/2013 Європейського Парламенту та Ради вiд 15 сiчня 2013 року щодо затвердження та ринкового нагляду дво- або триколiсних транспортних засобiв та квадроциклiв | |||
| R51 | Єдинi технiчнi приписи щодо офiцiйного затвердження колiсних транспортних засобiв, що мають не менше нiж чотири колеса, стосовно створюваного ними шуму | 02 | Директива Ради 70/157/ЕЕС вiд 06 лютого 1970 року про зближення законодавства в державах-членах щодо допустимого рiвня шуму вихлопної системи автомобiлiв |
| Регламент (ЄС) N 540/2014 Європейського Парламенту та Ради вiд 16 квiтня 2014 року щодо рiвня звуку автотранспортних засобiв та змiнних систем глушникiв та який вносить змiни до Директиви 2007/46/ЕС та скасовує Директиву 70/157/ЕЕС | |||
| R52 | Єдинi технiчнi приписи щодо офiцiйного затвердження маломiсних колiсних транспортних засобiв категорiй M2 i M3 стосовно їхньої загальної конструкцiї | 01 | - |
| R53 | Єдинi технiчнi приписи щодо офiцiйного затвердження колiсних транспортних засобiв категорiї L3 стосовно установлення пристроїв освiтлення та свiтлової сигналiзацiї | 01 | Директива Ради 93/92/ЕЕС вiд 29 жовтня 1993 року щодо встановлення пристроїв освiтлення та свiтлової сигналiзацiї на дво- та триколiсних транспортних засобах |
| Директива Європейського Парламенту та Ради 97/24/ЕС вiд 17 червня 1997 року стосовно деяких частин та характеристик дво- та триколiсних транспортних засобiв | |||
| Директива Європейського Парламенту та Ради 2009/67/ЕС вiд 13 липня 2009 року щодо встановлення пристроїв освiтлення та свiтлової сигналiзацiї дво- та триколiсних транспортних засобiв | |||
| Регламент (ЄС) N 168/2013 Європейського Парламенту та Ради вiд 15 сiчня 2013 року щодо затвердження та ринкового нагляду дво- або триколiсних транспортних засобiв та квадроциклiв | |||
| R54 | Єдинi технiчнi приписи щодо офiцiйного затвердження шин для вантажних транспортних засобiв та їхнiх причепiв | 00 | Директива Ради 92/23/ЕЕС вiд 31 березня 1992 року про шини для автомобiлiв i причепiв та їх монтаж |
| R55 | Єдинi технiчнi приписи щодо офiцiйного затвердження механiчних деталей зчiпних пристроїв поїздiв колiсних транспортних засобiв | 01 | Директива 94/20/ЕС Європейського Парламенту та Ради вiд 30 травня 1994 року у вiдношеннi механiчних зчiпних пристроїв автотранспорних засобiв та їхнiх причепiв та їхнiх крiплень до таких транспортних засобiв |
| R56 | Єдинi технiчнi приписи щодо офiцiйного затвердження фар для мопедiв i прирiвнюваних до них колiсних транспортних засобiв | 01 | Директива Європейського Парламенту та Ради 97/24/ЕС вiд 17 червня 1997 року стосовно деяких частин та характеристик дво- та триколiсних транспортних засобiв |
| Регламент (ЄС) N 168/2013 Європейського Парламенту та Ради вiд 15 сiчня 2013 року щодо затвердження та ринкового нагляду дво- або триколiсних транспортних засобiв та квадроциклiв | |||
| R57 | Єдинi технiчнi приписи щодо офiцiйного затвердження фар для мотоциклiв i прирiвнюваних до них колiсних транспортних засобiв | 02 | Директива Європейського Парламенту та Ради 97/24/ЕС вiд 17 червня 1997 року стосовно деяких частин та характеристик дво- та триколiсних транспортних засобiв |
| Регламент (ЄС) N 168/2013 Європейського Парламенту та Ради вiд 15 сiчня 2013 року щодо затвердження та ринкового нагляду дво- або триколiсних транспортних засобiв та квадроциклiв | |||
| R58 | Єдинi технiчнi приписи щодо офiцiйного
затвердження: I. Заднiх захисних пристроїв; II. Колiсних транспортних засобiв стосовно установлення заднiх захисних пристроїв офiцiйно затвердженого типу; III. Колiсних транспортних засобiв стосовно їхнього заднього захисту |
02 | |
| R59 | Єдинi технiчнi приписи щодо офiцiйного затвердження змiнних систем глушникiв | 00 | Директива Ради 70/157/ЕЕС вiд 06 лютого 1970 року про зближення законодавства в державах-членах щодо допустимого рiвня шуму вихлопної системи автомобiлiв |
| R60 | Єдинi технiчнi приписи щодо офiцiйного затвердження двоколiсних мотоциклiв i мопедiв стосовно органiв керування, якi приводить у дiю водiй, включаючи позначення органiв керування, контрольних приладiв та iндикаторiв | 00 | Директива Ради 93/29/ЕЕС вiд 14 червня 1993 року щодо iдентифiкацiї органiв керування, контрольних ламп та iндикаторiв дво- або триколiсних транспортних засобiв |
| Директива 2009/80/ЕС Європейського Парламенту та Ради вiд 13 червня 2009 року щодо iдентифiкацiї органiв керування, контрольних ламп та iндикаторiв дво- або триколiсних транспортних засобiв | |||
| Регламент (ЄС) N 168/2013 Європейського Парламенту та Ради вiд 15 сiчня 2013 року щодо затвердження та ринкового нагляду дво- або триколiсних транспортних засобiв та квадроциклiв | |||
| R61 | Єдинi технiчнi приписи щодо офiцiйного затвердження вантажних транспортних засобiв стосовно їхнiх зовнiшнiх виступiв, розташованих перед задньою панеллю кабiни водiя | 00 | - |
| R63 | Єдинi технiчнi приписи щодо офiцiйного затвердження двоколiсних мопедiв стосовно створюваного ними шуму | 01 | Директива Європейського Парламенту та Ради 97/24/ЕС вiд 17 червня 1997 року стосовно деяких частин та характеристик дво- та триколiсних транспортних засобiв |
| Регламент (ЄС) N 168/2013 Європейського Парламенту та Ради вiд 15 сiчня 2013 року щодо затвердження та ринкового нагляду дво- або триколiсних транспортних засобiв та квадроциклiв | |||
| R65 | Єдинi технiчнi приписи щодо офiцiйного затвердження спецiальних попереджуючих вогнiв колiсних транспортних засобiв та їх причепiв | 00 - з 01.01.2023 | - |
| R67 | Єдинi технiчнi приписи щодо: I. Офiцiйного затвердження спецiального обладнання колiсних транспортних засобiв, двигуни яких працюють на зрiдженому нафтовому газi; II. Офiцiйного затвердження колiсних транспортних засобiв, оснащених спецiальним обладнанням для використання зрiдженого нафтового газу як палива, стосовно установлення такого обладнання |
01 | Директива Ради 70/221/ЕЕС вiд 20 березня 1970 року про зближення законодавства в державах-членах щодо паливних бакiв i заднiх захисних пристроїв автомобiлiв та причепiв до них (стосується тiльки затвердження газових балонiв) |
| R72 | Єдинi технiчнi приписи щодо офiцiйного затвердження фар для мотоциклiв, якi дають асиметричний промiнь ближнього свiтла i промiнь дальнього свiтла, обладнаних галогенними лампами (лампи HS1) | 00 | Директива Європейського Парламенту та Ради 97/24/ЕС вiд 17 червня 1997 року стосовно деяких частин та характеристик дво- та триколiсних транспортних засобiв |
| Регламент (ЄС) N 168/2013 Європейського Парламенту та Ради вiд 15 сiчня 2013 року щодо затвердження та ринкового нагляду дво- або триколiсних транспортних засобiв та квадроциклiв | |||
| R73 | Єдинi технiчнi приписи щодо офiцiйного затвердження вантажних колiсних транспортних засобiв, причепiв i напiвпричепiв стосовно їхнього бокового захисту | 01 | - |
| R74 | Єдинi технiчнi приписи щодо офiцiйного затвердження колiсних транспортних засобiв категорiї L1 стосовно встановлення пристроїв освiтлення та свiтлової сигналiзацiї | 01 | Директива Ради 93/92/ЕЕС вiд 29 жовтня 1993 року щодо встановлення пристроїв освiтлення та свiтлової сигналiзацiї на дво- та триколiсних транспортних засобах |
| Директива Європейського Парламенту та Ради 97/24/ЕС вiд 17 червня 1997 року стосовно деяких частин та характеристик дво- та триколiсних транспортних засобiв | |||
| Директива Європейського Парламенту та Ради 2009/67/ЕС вiд 13 липня 2009 року щодо встановлення пристроїв освiтлення та свiтлової сигналiзацiї дво- та триколiсних транспортних засобiв | |||
| Регламент (ЄС) N 168/2013 Європейського Парламенту та Ради вiд 15 сiчня 2013 року щодо затвердження та ринкового нагляду дво- або триколiсних транспортних засобiв та квадроциклiв | |||
| R75 | Єдинi технiчнi приписи щодо офiцiйного затвердження шин для мотоциклiв i мопедiв | 00 | Директива Європейського Парламенту та Ради 97/24/ЕС вiд 17 червня 1997 року стосовно деяких частин та характеристик дво- та триколiсних транспортних засобiв |
| Регламент (ЄС) N 168/2013 Європейського Парламенту та Ради вiд 15 сiчня 2013 року щодо затвердження та ринкового нагляду дво- або триколiсних транспортних засобiв та квадроциклiв | |||
| R76 | Єдинi технiчнi приписи щодо офiцiйного затвердження фар дальнього i ближнього свiтла для мопедiв | 00 | Директива Європейського Парламенту та Ради 97/24/ЕС вiд 17 червня 1997 року стосовно деяких частин та характеристик дво- та триколiсних транспортних засобiв |
| Регламент (ЄС) N 168/2013 Європейського Парламенту та Ради вiд 15 сiчня 2013 року щодо затвердження та ринкового нагляду дво- або триколiсних транспортних засобiв та квадроциклiв | |||
| R77 | Єдинi технiчнi приписи щодо офiцiйного затвердження стоянкових лiхтарiв колiсних транспортних засобiв | 00 | Директива Ради 77/540/ЕЕС вiд 28 червня 1977 року про зближення законодавства в державах-членах щодо вогнiв паркування автомобiлiв |
| R78 | Єдинi технiчнi приписи щодо офiцiйного затвердження колiсних транспортних засобiв категорiй L1, L2, L3, L4 i L5 стосовно гальмування | 03 | Директива Ради 93/14/ЕЕС вiд 05 квiтня 1993 року. стосовно гальмування дво- та триколiсних транспортних засобiв |
| Регламент (ЄС) N 168/2013 Європейського Парламенту та Ради вiд 15 сiчня 2013 року щодо затвердження та ринкового нагляду дво- або триколiсних транспортних засобiв та квадроциклiв | |||
| R79 | Єдинi технiчнi приписи щодо офiцiйного затвердження колiсних транспортних засобiв стосовно механiзмiв рульового керування | 01 | Директива Ради 70/311/ЕЕС вiд 08 червня 1970 року про зближення законодавства в державах-членах щодо рульового обладнання автомобiлiв та причепiв до них |
| R80 | Єдинi технiчнi приписи щодо офiцiйного затвердження сидiнь великогабаритних пасажирських колiсних транспортних засобiв i офiцiйного затвердження цих колiсних транспортних засобiв стосовно мiцностi сидiнь та їхнiх крiплень | 01 | Директива Комiсiї 74/408/ЕЕС вiд 22 липня 1974 року про зближення законодавства в державах-членах щодо внутрiшнього обладнання автомобiлiв (мiцнiсть сидiнь та їх крiплення) |
| R81 | Єдинi технiчнi приписи щодо офiцiйного затвердження дзеркал заднього виду i двоколiсних транспортних засобiв з коляскою або без неї стосовно установлення дзеркал заднього виду на кермi | 00 | Директива Європейського Парламенту та Ради 97/24/ЕС вiд 17 червня 1997 року стосовно деяких частин та характеристик дво- та триколiсних транспортних засобiв |
| Регламент (ЄС) N 168/2013 Європейського Парламенту та Ради вiд 15 сiчня 2013 року щодо затвердження та ринкового нагляду дво- або триколiсних транспортних засобiв та квадроциклiв | |||
| R82 | Єдинi технiчнi приписи щодо офiцiйного затвердження фар для мопедiв, обладнаних галогенними лампами розжарення (типу HS2) | 01 | Директива Європейського Парламенту та Ради 97/24/ЕС вiд 17 червня 1997 року стосовно деяких частин та характеристик дво- та триколiсних транспортних засобiв |
| Регламент (ЄС) N 168/2013 Європейського Парламенту та Ради вiд 15 сiчня 2013 року щодо затвердження та ринкового нагляду дво- або триколiсних транспортних засобiв та квадроциклiв | |||
| R83 | Єдинi технiчнi приписи щодо офiцiйного затвердження колiсних транспортних засобiв стосовно викидiв забруднювальних речовин залежно вiд палива, необхiдного для двигунiв | 02, 03, 04, 05 | Директива Ради 70/220/ЕЕС вiд 20 березня 1970 року про зближення законодавства в державах-членах щодо обов'язкових заходiв проти забруднення повiтря газами вiд автомобiльних двигунiв з примусовим запалюванням |
| 06, 07 | Регламент (ЄС) N 715/2007 Європейського Парламенту та Ради вiд 20 червня 2007 року щодо затвердження типу автотранспортних засобiв у вiдношеннi викидiв легкових та комерцiйних транспортних засобiв (Євро 5 та Євро 6) та щодо доступу до iнформацiї з ремонту та технiчного обслуговування транспортних засобiв | ||
| Регламент Комiсiї (ЄС) N 692/2008 вiд 18 липня 2008 року, який iмплементує та вносить змiни до Регламенту (ЄС) N 715/2007 Європейського Парламенту та Ради щодо затвердження типу автотранспортних засобiв у вiдношеннi викидiв легкових та комерцiйних транспортних засобiв (Євро 5 та Євро 6) та щодо доступу до iнформацiї з ремонту та технiчного обслуговування транспортних засобiв | |||
| R85 | Єдинi технiчнi приписи щодо офiцiйного затвердження двигунiв внутрiшнього згоряння або систем електротяги, призначених для приведення в дiю колiсних транспортних засобiв категорiй M i N, стосовно вимiрювання корисної потужностi й максимальної 30-хвилинної потужностi систем електротяги | 00 | Регламент (ЄС) N 715/2007 Європейського Парламенту та Ради вiд 20 червня 2007 року щодо затвердження типу автотранспортних засобiв у вiдношеннi викидiв легкових та комерцiйних транспортних засобiв (Євро 5 та Євро 6) та щодо доступу до iнформацiї з ремонту та технiчного обслуговування транспортних засобiв |
| R87 | Єдинi технiчнi приписи щодо офiцiйного затвердження денних ходових вогнiв колiсних транспортних засобiв | 00 | Директива Ради 76/758/ЕЕС вiд 27 липня 1976 року про зближення законодавства в державах-членах щодо габаритних вогнiв, переднiх (бокових) вогнiв, заднiх (бокових) вогнiв, та стоп-сигналу автомобiлiв та причепiв до них |
| R89 | Єдинi технiчнi приписи щодо офiцiйного
затвердження: I. Колiсних транспортних засобiв стосовно обмеження їхньої максимальної швидкостi або їхньої регульованої функцiї обмеження швидкостi; II. Колiсних транспортних засобiв стосовно установлення пристроїв обмеження швидкостi (ПОШ) або їхнього регульованого пристрою обмеження швидкостi (РПОШ) офiцiйно затвердженого типу; III. Пристроїв обмеження швидкостi (ПОШ) i регульованого пристрою обмеження швидкостi (РПОШ) |
00 | Директива Ради 92/24/ЕЕС вiд 31 березня 1992 року у вiдношеннi пристроїв обмеження швидкостi або спорiднених бортових систем обмеження швидкостi деяких категорiй автотранспортних засобiв |
| R90 | Єдинi технiчнi приписи щодо офiцiйного затвердження змiнних гальмiвних накладок i гальмiвних накладок барабанного гальмiвного механiзму для колiсних транспортних засобiв та їхнiх причепiв | 01 | Директива Ради 71/320/ЕЕС вiд 08 червня 1970 року про зближення законодавства в державах-членах щодо гальмiвних пристроїв певних категорiй автомобiлiв та причепiв до них |
| R91 | Єдинi технiчнi приписи щодо офiцiйного затвердження бокових габаритних лiхтарiв для колiсних транспортних засобiв та їхнiх причепiв | 00 | Директива Ради 76/758/ЕЕС вiд 27 липня 1976 року про зближення законодавства в державах-членах щодо габаритних вогнiв, переднiх (бокових) вогнiв, заднiх (бокових) вогнiв та стоп-сигналу автомобiлiв та причепiв до них |
| R92 | Єдинi технiчнi приписи щодо офiцiйного затвердження непервинних змiнних систем глушникiв (ЗСГ) для мотоциклiв, мопедiв i триколiсних колiсних транспортних засобiв | 01 | - |
| R93 | Єдинi технiчнi приписи щодо офiцiйного
затвердження: I. Переднiх захисних пристроїв проти пiдкочування (ПЗПП); II. Транспортних засобiв стосовно встановлення ПЗПП офiцiйно затвердженого типу; III. Транспортних засобiв стосовно їхнього переднього захисту проти пiдкочування |
00 | Директива 2000/40/ЕС Європейського Парламенту та Ради вiд 26 червня 2000 року щодо зближення законодавства держав-членiв у вiдношеннi переднього протипiдкатного захисту автотранспортних засобiв, яка вносить змiни до Директиви 70/156/ЕЕС |
| R94 | Єдинi технiчнi приписи щодо офiцiйного затвердження колiсних транспортних засобiв стосовно захисту водiя i пасажирiв у разi лобового зiткнення | 01 | Директива 96/79/ЕС Європейського Парламенту та Ради вiд 16 грудня 1996 року щодо захисту осiб, що знаходяться у транспортному засобi, у випадку фронтального удару, яка вносить змiни до Директиви 70/156/ЕЕС |
| R95 | Єдинi технiчнi приписи щодо офiцiйного затвердження колiсних транспортних засобiв стосовно захисту водiя i пасажирiв у разi бокового зiткнення | 02 | Директива 96/27/ЕС Європейського Парламенту та Ради вiд 20 травня 1996 року щодо захисту осiб, що знаходяться у транспортному засобi, у випадку бокового удару, яка вносить змiни до Директиви 70/156/ЕЕС |
| R98 | Єдинi технiчнi приписи щодо офiцiйного затвердження фар колiсних транспортних засобiв iз газорозрядними джерелами свiтла | 00 | Директива Ради 76/761/ЕЕС вiд 27 липня 1976 року про зближення законодавства в державах-членах щодо фар дальнього та (або) ближнього свiтла й ламп розжарювання до них |
| R99 | Єдинi технiчнi приписи щодо офiцiйного затвердження газорозрядних джерел свiтла для використання в офiцiйно затверджених газорозрядних оптичних елементах колiсних транспортних засобiв | 00 | Директива Ради 76/761/ЕЕС вiд 27 липня 1976 року про зближення законодавства в державах-членах щодо фар дальнього та (або) ближнього свiтла й ламп розжарювання до них |
| R100 | Єдинi технiчнi приписи щодо офiцiйного затвердження акумуляторних електромобiлiв стосовно конкретних вимог до їхньої конструкцiї, функцiональної безпечностi та викидiв водню | 01 | - |
| 02 - з 01.01.2023 | - | ||
| R101 | Єдинi технiчнi приписи щодо офiцiйного затвердження легкових автомобiлiв, якi мають тiльки двигун внутрiшнього згоряння, або мають гiбридний електропривiд, стосовно вимiрювання об'єму викидiв двоокису вуглецю i витрат палива i/або вимiрювання витрат електроенергiї i запасу ходу на електротязi, а також колiсних транспортних засобiв категорiй M1 i N1, якi мають тiльки електропривiд, стосовно вимiрювання витрати електроенергiї i запасу ходу на електротязi | 00 | Регламент (ЄС) N 715/2007 Європейського Парламенту та Ради вiд 20 червня 2007 року щодо затвердження типу автотранспортних засобiв у вiдношеннi викидiв легкових та комерцiйних транспортних засобiв (Євро 5 та Євро 6) та щодо доступу до iнформацiї з ремонту та технiчного обслуговування транспортних засобiв |
| R103 | Єдинi технiчнi приписи щодо офiцiйного затвердження змiнних каталiтичних нейтралiзаторiв для колiсних транспортних засобiв | 00 | Директива Ради 70/220/ЕЕС вiд 20 березня 1970 року про зближення законодавства в державах-членах щодо обов'язкових заходiв проти забруднення повiтря газами вiд автомобiльних двигунiв з примусовим запалюванням |
| Регламент (ЄС) N 715/2007 Європейського Парламенту та Ради вiд 20 червня 2007 року щодо затвердження типу автотранспортних засобiв у вiдношеннi викидiв легкових та комерцiйних транспортних засобiв (Євро 5 та Євро 6) та щодо доступу до iнформацiї з ремонту та технiчного обслуговування транспортних засобiв | |||
| R104 | Єдинi технiчнi приписи щодо офiцiйного затвердження свiтловiдбивного марковання для транспортних засобiв категорiй M, N i O | 00 | - |
| R105 | Єдинi технiчнi приписи щодо офiцiйного затвердження транспортних засобiв, призначених для перевезення небезпечних вантажiв, стосовно конструктивних особливостей | 04 | Директива 98/91/ЕС Європейського Парламенту та Ради вiд 14 грудня 1998 року у вiдношеннi автотранспортних засобiв та їхнiх причепiв, призначених для дорожнього перевезення небезпечних вантажiв, яка вносить змiни до Директиви 70/156/ЕЕС стосовно затвердження типу автотранспортних засобiв та їхнiх причепiв |
| 06 - з 01.01.2022 | - | ||
| R107 | 02 | Директива 2001/85/ЕЕС Європейського Парламенту та Ради вiд 20 листопада 2001 року стосовно спецiальних умов для транспортних засобiв, якi використовуються для перевезення пасажирiв та мають бiльше восьми мiсць крiм мiсця водiя, яка вносить змiни до Директив 70/156/ЕЕС та 97/27/ЕС | |
| Єдинi технiчнi приписи щодо офiцiйного затвердження колiсних транспортних засобiв категорiй M2 i M3 стосовно їхньої загальної конструкцiї | 05 - з 01.01.2025 | - | |
| R108 | Єдинi технiчнi приписи щодо офiцiйного затвердження стосовно виробництва пневматичних шин з вiдновленим протектором для колiсних транспортних засобiв та їхнiх причепiв | 00 | - |
| R109 | Єдинi технiчнi приписи щодо офiцiйного затвердження виробництва шин з вiдновленим протектором для колiсних транспортних засобiв неiндивiдуального користування та їхнiх причепiв | 00 | - |
| R110 | Єдинi технiчнi приписи щодо офiцiйного
затвердження: I. Елементiв спецiального обладнання колiсних транспортних засобiв, двигуни яких працюють на стисненому природному газi (СПГ); II. Колiсних транспортних засобiв стосовно установлення елементiв спецiального обладнання офiцiйно затвердженого типу для використання в їхнiх двигунах стисненого природного газу (СПГ) |
01 | Директива Ради 70/221/ЕЕС вiд 20 березня 1970 року про зближення законодавства в державах-членах щодо паливних бакiв i заднiх захисних пристроїв автомобiлiв та причепiв до них (стосується тiльки затвердження газових балонiв) |
| R111 | Єдинi технiчнi приписи щодо офiцiйного затвердження автоцистерн категорiй N i O стосовно їхньої стiйкостi проти перекидання | 00 | - |
| R112 | Єдинi технiчнi приписи щодо офiцiйного затвердження автомобiльних фар з асиметричними променями ближнього або дальнього свiтла або з обома променями, оснащених лампами розжарення i/або модулями свiтловипромiнювальних дiодiв | 00 | Директива Ради 76/761/ЕЕС вiд 27 липня 1976 року про зближення законодавства в державах-членах щодо фар дальнього та (або) ближнього свiтла й ламп розжарювання до них |
| R113 | Єдинi технiчнi приписи щодо офiцiйного затвердження автомобiльних фар, якi дають симетричний промiнь ближнього або дальнього свiтла або обидва цi променi й оснащенi лампами розжарення | 00 | - |
| R119 | Єдинi технiчнi приписи щодо офiцiйного затвердження вогнiв пiдсвiчування поворотiв колiсних транспортних засобiв | 00 | - |
| R123 | Єдинi технiчнi приписи щодо офiцiйного затвердження адаптивних систем переднього освiтлення (АСПО) для колiсних транспортних засобiв | 00 | Директива Ради 76/761/ЕЕС вiд 27 липня 1976 року про зближення законодавства в державах-членах щодо фар дальнього та (або) ближнього свiтла й ламп розжарювання до них |
| R129 | Єдинi технiчнi приписи щодо офiцiйного затвердження удосконалених дитячих утримуючих систем (УДУС) | 00 | - |
| R134 | Єдинi технiчнi приписи щодо офiцiйного затвердження автотранспортних засобiв та їхнiх компонентiв у вiдношеннi характеристик безпеки транспортних засобiв, якi працюють на воднi | 00 | Регламент (ЄС) N 79/2009 Європейського Парламенту та Ради вiд 14 сiчня 2009 року щодо затвердження типу автотранспортних засобiв, якi працюють на воднi, та який вносить змiни до Директиви 2007/46/ЕС |
| R138 | Єдинi технiчнi приписи щодо офiцiйного затвердження тихих дорожнiх транспортних засобiв у вiдношеннi їх пониженої чутностi | 01 | Регламент (ЄС) N 540/2014 Європейського Парламенту та Ради вiд 16 квiтня 2014 року щодо рiвня звуку автотранспортних засобiв та змiнних систем глушникiв та який вносить змiни до Директиви 2007/46/ЕС та скасовує Директиву 70/157/ЕЕС |
| R140 | Єдинi технiчнi приписи щодо офiцiйного затвердження легкових автомобiлiв у вiдношеннi електронних систем управлiння стiйкiстю руху | 00 | - |
| R146 | Єдинi технiчнi приписи щодо офiцiйного затвердження автотранспортних засобiв та їхнiх компонентiв у вiдношеннi характеристик безпеки транспортних засобiв категорiй L1, L2, L3, L4 та L5, якi працюють на воднi | 00 | Регламент (ЄС) N 168/2013 Європейського Парламенту та Ради вiд 15 сiчня 2013 року щодо затвердження та ринкового нагляду дво- або триколiсних транспортних засобiв та квадроциклiв |
| R | 00 |
| 1 | 2 |
| де: 1 - Правила ЄЕК ООН 2 - номер Правила ЄЕК ООН |
Примiтки:
1. Для цiлей затвердження типу та iндивiдуального затвердження КТЗ i обладнання допускається застосування окремих затверджень та протоколiв випробувань за Правилами ЄЕК ООН iз серiями поправок не нижчими, нiж передбачено цим додатком.
2. У разi поетапного затвердження типу КТЗ на другому та наступних етапах затвердження типу допускається застосування вимог (крiм тих, що визначенi чинним законодавством України), якi дiяли на дату затвердження базового типу КТЗ.
3. У разi iндивiдуального затвердження КТЗ, що були у користуваннi, якi ввозяться на митну територiю України пiд час переселення громадян на постiйне мiсце проживання в Україну, та КТЗ категорiй M1, N1, що були у користуваннi, допускається застосування згiдно з вимогами Правил ЄЕК ООН нижчих серiй поправок, якщо iнше не передбачено законодавством.
4. Офiцiйнi затвердження типу елементiв газобалонного обладнання, за винятком паливної рампи, якi були наданi на пiдставi R110 в їх первинному варiантi, залишаються легiтимними i такими, що застосовуються для цiлей установки елементiв обладнання на транспортних засобах.
II. Перелiк вимог щодо затвердження типу КТЗ категорiй M, N, O, L
| N з/п | Позначення документа вимоги | Особливiсть застосування вимог та/або значення показникiв | Об'єкт затвердження | Застосування вимог для КТЗ категорiй | ||||||||||||||||
| M1 | M2 | M3 | N1 | N2 | N3 | O1 | O2 | O3 | O4 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | ||||
| 1 | R1 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 2 | R2 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 3 | R3 | Свiтловiдбивачi | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | |
| 4 | R4 | Пристрої освiтлення заднього номерного знака | А | А | А | А | А | А | А | А | А | А | - | - | - | - | - | - | - | |
| 5 | R6 | Покажчики поворотiв | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | |
| 6 | R7 | Контурнi вогнi (крiм категорiї L), пiдфарники, заднi габаритнi вогнi, стоп-сигнали | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | |
| 7 | R8 | Фари ближнього i дальнього свiтла (включно з фарами H1, H2, H3, HB3, HB4, H7, H8, H9, IR1 та/або HIR21) | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 8 | R9 | Зовнiшнiй шум | - | - | - | - | - | - | - | - | - | - | - | Х | - | Х | Х | - | - | |
| 9 | R10 | Рiвень радiоелектричних завад | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | |
| 10 | R11 | Замки i завiси дверей | Х | - | - | Х | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 11 | R12 | Травмобезпечнiсть рульового керування | Х | - | - | Х | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 12 | R13 | Б | Системи гальмування КТЗ категорiй M, N, O | - | Х | Х | Х | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - |
| 13 | R13 H | Б | Системи гальмування легкових автомобiлiв | Х | - | - | Х | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 14 | R14 | Б1 | Крiплення ременiв безпеки | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - |
| 15 | R16 | Б1 | Ременi безпеки | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - |
| 16 | R17 | Сидiння, їхнi крiплення та пiдголiвники | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - | |
| 17 | R19 | Переднi протитуманнi фари | А | А | А | А | А | А | - | - | - | - | - | - | А | А | А | - | А | |
| 18 | R20 | Фари ближнього i дальнього свiтла (H4) | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 19 | R23 | Фари заднього ходу | А | А | А | А | А | А | А | А | А | А | - | - | - | - | - | - | - | |
| 20 | R24 | Б2 | Димнiсть КТЗ з дизелями | Х | Х | Х | Х | Х | Х | - | - | - | - | Х | Х | Х | Х | Х | Х | Х |
| 21 | R25 | Пiдголiвники сидiнь | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - | |
| 22 | R26 | Зовнiшнi виступи КТЗ | Х | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 23 | R28 | Звуковi сигнальнi прилади i їх встановлення | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | Х | Х | Х | - | - | |
| 24 | R29 | Захиснi властивостi кабiн КТЗ | - | - | - | - | Х | Х | - | - | - | - | - | - | - | - | - | - | - | |
| 25 | R34 | Пожежна безпека | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | |
| 26 | R38 | Заднi протитуманнi лiхтарi | А | А | А | А | А | А | А | А | А | А | - | - | А | А | А | - | А | |
| 27 | R39 | Спiдометри та їх встановлення | Х | Х | Х | Х | Х | Х | - | - | - | - | Х | Х | Х | Х | Х | Х | Х | |
| 28 | R40 | Викиди забруднювальних речовин КТЗ | - | - | - | - | - | - | - | - | - | - | - | - | Х | Х | Х | - | - | |
| 29 | R41 | Зовнiшнiй шум | - | - | - | - | - | - | - | - | - | - | - | - | Х | - | - | - | - | |
| 30 | R43 | Безпечне скло та скломатерiали | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | |
| 31 | R46 | Г | Пристрої непрямого огляду та їх встановлення | Х | Х | Х | Х | Х | Х | - | - | - | - | Х | Х | Х | Х | Х | Х | Х |
| 32 | R47 | Викиди забруднювальних речовин КТЗ | - | - | - | - | - | - | - | - | - | - | Х | Х | - | - | - | Х | - | |
| 33 | R48 | Встановлення пристроїв освiтлення i свiтлової сигналiзацiї | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | |
| 34 | R49 | В | Викиди забруднювальних речовин КТЗ | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - |
| 35 | R50 | Пiдфарники, габаритнi вогнi, стоп-сигнали, покажчики повороту, пристрої освiтлювання заднього номерного знака | - | - | - | - | - | - | - | - | - | - | А | А | А | А | А | А | А | |
| 36 | R51 | Г | Зовнiшнiй шум | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - |
| 37 | R53 | Д | Встановлення пристроїв освiтлення i свiтлової сигналiзацiї | - | - | - | - | - | - | - | - | - | - | - | - | Х | - | - | - | - |
| 38 | R55 | Тягово-зчiпнi пристрої | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | |
| 39 | R56 | Фари мопедiв (ближнє свiтло) | - | - | - | - | - | - | - | - | - | - | А | А | - | - | - | - | - | |
| 40 | R57 | Фари мотоциклiв | - | - | - | - | - | - | - | - | - | - | - | - | А | А | А | А | А | |
| 41 | R58 | Г | Заднi захиснi пристрої | - | - | - | - | Х | Х | - | - | Х | Х | - | - | - | - | - | - | - |
| 42 | R60 | Органи керування | - | - | - | - | - | - | - | - | - | - | Х | - | Х | - | - | - | - | |
| 43 | R61 | Зовнiшнi виступи КТЗ | - | - | - | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - | |
| 44 | R63 | Зовнiшнiй шум | - | - | - | - | - | - | - | - | - | - | Х | - | - | - | - | - | - | |
| 45 | R67 | Газобалоннi КТЗ на зрiдженому нафтовому газi (ЗНГ) | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - | |
| 46 | R72 | Фари мотоциклiв (HS1) | - | - | - | - | - | - | - | - | - | - | - | - | А | А | А | - | - | |
| 47 | R73 | Г | Боковий захист | - | - | - | - | Х | Х | - | - | Х | Х | - | - | - | - | - | - | - |
| 48 | R74 | Д | Встановлення пристроїв освiтлення i свiтлової сигналiзацiї | - | - | - | - | - | - | - | - | - | - | Х | - | - | - | - | - | - |
| 49 | R76 | Фари мопедiв (ближнє та дальнє свiтло) | - | - | - | - | - | - | - | - | - | - | А | А | - | - | - | А | - | |
| 50 | R77 | Стоянковi вогнi | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 51 | R78 | Системи гальмування | - | - | - | - | - | - | - | - | - | - | Х | Х | Х | Х | Х | Х | Х | |
| 52 | R79 | Г | Рульове керування | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - |
| 53 | R80 | Сидiння, їхнi крiплення | - | Х | Х | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 54 | R81 | Дзеркала заднього виду i їх встановлення | - | - | - | - | - | - | - | - | - | - | Х | Х | Х | Х | Х | Х | Х | |
| 55 | R82 | Фари мопедiв (HS2) | - | - | - | - | - | - | - | - | - | - | А | А | - | - | - | А | - | |
| 56 | R83 | В | Викиди забруднювальних речовин КТЗ | Х | Х | - | Х | Х | - | - | - | - | - | - | - | - | - | - | - | - |
| 57 | R85 | Потужнiсть двигуна | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - | |
| 58 | R87 | Деннi ходовi вогнi | А | А | А | А | А | А | - | - | - | - | А | А | А | А | А | А | А | |
| 59 | R89 | Е | Пристрої обмеження швидкостi | - | Х | Х | - | Х | Х | - | - | - | - | - | - | - | - | - | - | - |
| 60 | R91 | Боковi габаритнi вогнi | А | А | А | А | А | А | А | А | А | А | - | - | - | - | - | - | - | |
| 61 | R93 | Г | Переднi захиснi пристрої | - | - | - | - | Х | Х | - | - | - | - | - | - | - | - | - | - | - |
| 62 | R94 | П | Захист у разi фронтального зiткнення | Х | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 63 | R95 | Захист у разi бокового зiткнення | Х | - | - | Х | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 64 | R98 | Фари ближнього i дальнього свiтла, оснащенi газорозрядними джерелами свiтла | А | А | А | А | А | А | - | - | - | - | - | - | А | - | - | - | - | |
| 65 | R100 | Електрична безпека | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - | |
| 66 | R101 | Викиди дiоксиду вуглецю та витрата палива | Х | - | - | Х | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 67 | R104 | Свiтловiдбивне маркування КТЗ | - | А | А | А | А | А | - | А | А | А | - | - | - | - | - | - | - | |
| 68 | R105 | Ж | КТЗ для перевезення небезпечних вантажiв | - | - | - | Х | Х | Х | - | Х | Х | Х | - | - | - | - | - | - | - |
| 69 | R107 | И | Конструкцiя автобусiв | - | Х | Х | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 70 | R110 | Газобалоннi КТЗ на стисненому природному газi (СПГ) та/або зрiдженому природному газi (ЗПГ) | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - | |
| 71 | R111 | М | Стiйкiсть проти перекидання автоцистерн | - | - | - | - | Х | Х | - | - | Х | Х | - | - | - | - | - | - | - |
| 72 | R112 | Фари, якi випромiнюють асиметричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або свiтлодiодними модулями | А | А | А | А | А | А | - | - | - | - | А | А | А | А | А | А | А | |
| 73 | R113 | Фари, якi випромiнюють симетричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або газорозрядними джерелами та/або свiтлодiодними модулями | - | - | - | - | - | - | - | - | - | - | А | А | А | А | А | А | А | |
| 74 | R119 | Вогнi пiдсвiчування поворотiв | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 75 | R123 | Адаптивнi системи переднього освiтлення | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 76 | R134 | КТЗ, що працюють на воднi | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - | |
| 77 | R138 | Н | Безшумнi КТЗ | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - |
| 78 | R146 | КТЗ, що працюють на воднi | - | - | - | - | - | - | - | - | - | - | Х | Х | Х | Х | Х | - | - | |
| 79 | ДСТУ 7013:2009 | Конструкцiя автобусiв для перевезення школярiв | - | Х1 | Х1 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 80 | ДСТУ ГОСТ 30478:2006 | Конструкцiя автобусiв для перевезення осiб з iнвалiднiстю | - | Х1 | Х1 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 81 | Л | Конструкцiя причепiв | - | - | - | - | - | - | Х1 | Х1 | - | - | - | - | - | - | - | - | - | |
Пiдтвердженням вiдповiдностi КТЗ встановленим у таблицi вимогам є:
| "Х" | - | а) окреме затвердження типу та
iнформацiйна пiдшивка документiв; або б) протокол випробувань, виданий технiчною службою, нотифiкованою в рамках Угоди (стосовно Правил ЄЕК ООН), та iнформацiйна пiдшивка документiв; |
| "Х1" | - | протокол випробувань випробувальної лабораторiї; |
| "А" | - | наявне марковання щодо вiдповiдностi Правилам ЄЕК ООН або марковання альтернативним Директивам чи Регламентам ЄС, а також наявнiсть позначення цього марковання в iнформацiйному документi щодо встановлення цього обладнання або частини на КТЗ; |
| "-" | - | вимоги не застосовують для цiєї категорiї КТЗ. |
Особливiсть застосування вимог та/або значення показникiв:
| "Б" | - | а) вимоги R13 або R13H застосовують залежно
вiд категорiї КТЗ; б) КТЗ категорiї M3 (iз дизелями) мають бути обладнанi зносостiйкою системою гальмування або ретардером; в) наявнiсть функцiї забезпечення стiйкостi (електронної системи контролю стiйкостi) обов'язкова: з 01 липня 2023 року для КТЗ категорiї M1 за вимогами R140-00 або додатка 9 R13H-00 для КТЗ категорiї N1 за вимогами R140-00, або додатка 9 R13H-00, або додатка 21 R13-11 з урахуванням вимог пункту 5.2.1.33 R13-11; з 01 сiчня 2023 року для КТЗ категорiї M2, M3, N2, N3, O3, O4 за вимогами додатка 21 R13-11 та з урахуванням вимог пункту 5.2.1.32, 5.2.2.23 R13-11; з 01 сiчня 2023 року для КТЗ категорiї M2 класiв I та A за вимогами додатка 21 R13-11; |
| "Б1" | - | КТЗ категорiй M2, M3 класiв I, II та A мають бути обладнанi ременями безпеки сидiння водiя; |
| "Б2" | - | вимоги не застосовують до КТЗ за умови пiдтвердження їх вiдповiдностi вимогам Регламенту N 595/2009; |
| "В" | - | серiя поправок вiдповiдних Правил ЄЕК ООН,
допустимi граничнi рiвнi викидiв та строки їх
обов'язкового запровадження визначаються
законодавством України. З урахуванням пункту 12 Перехiдних положень Правил ЄЕК ООН N 83-07 протягом трьох рокiв з дати запровадження екологiчних норм "Євро-6" в Українi (як обов'язкових) гранично допустиме значення кiлькостi викидiв частинок становить 6,0 х 1012 од/км, як це визначено у примiтках 1, 2 до таблицi 1 R83-07; |
| "Г" | - | для категорiй КТЗ з пiдкатегорiєю "G"
(пiдвищеної прохiдностi) допускається не
виконувати вимоги зазначених документiв
стосовно: а) граничного значення максимального зусилля на рульовому колесi КТЗ з переднiм керуючим ведучим мостом (мостами) за умови iмiтування вiдмови системи пiдсилювання (для КТЗ категорiй M2G, N2G, M3G, N3G); б) встановлення переднiх, бокових та заднiх захисних пристроїв (для КТЗ категорiй N2G, N3G); в) показникiв зовнiшнього шуму - допускається застосування вимог серiї поправок R51-01 (для КТЗ категорiй M2G, M3G, що сконструйованi на базi КТЗ категорiй N2G, N3G i мають привод одночасно на всi колеса та призначенi для перевезення пасажирiв певних категорiй або певних професiй (наприклад, вахтовi КТЗ), та N3G, якi мають привод одночасно на всi колеса); г) пристроїв непрямого огляду та їх встановлення - допускається застосування вимог серiї поправок R46-01 (для КТЗ категорiй N3, N3G, що мають капотну компоновку (кабiна за двигуном), та КТЗ категорiй M3, M3G, що сконструйованi на їх базi); |
| "Д" | - | а) вимоги пунктiв 5.5.1, 5.5.2.1, 5.5.2.2 R53 не
застосовуються до КТЗ категорiї L4; б) вимоги пункту 5.14.9 R53 є факультативними i застосовуються в разi встановлення на КТЗ категорiй L4, L5, L7; в) вимоги пунктiв 5.5.1, 5.5.2.1, 5.5.2.2 R74 не застосовуються до КТЗ категорiї L2 з асиметричним розташуванням колiс; г) вимоги пункту 5.14.3 R74 є факультативними i застосовуються в разi встановлення на КТЗ категорiй L2, L6; |
| "Е" | - | КТЗ мають бути обладнанi пристроями обмеження
швидкостi вiдповiдно до вимог R89. Вимоги не застосовують до КТЗ: а) призначених для перевезення пасажирiв, з конструктивною максимальною швидкiстю менше 100 км/год, що пiдтверджено документально виробником КТЗ (крiм автобусiв спецiалiзованого призначення для перевезення школярiв); б) призначених для перевезення вантажiв, з конструктивною максимальною швидкiстю менше 90 км/год, що пiдтверджено документально виробником КТЗ; в) що експлуатуються Збройними Силами України, силами цивiльного захисту, силами пiдтримання громадського порядку та iншими пiдроздiлами екстреної допомоги населенню; г) якi застосовуються як громадський або комунальний транспорт виключно в межах мiста; |
| "Ж" | - | як мiнiмум виконання вимог пунктiв 5.1.1.2 - 5.1.1.4, 5.1.1.5.2, 5.1.1.6, 5.1.2.2 - 5.1.2.7, 5.1.3 - 5.1.5 R105; |
| "И" | - | а) можуть не застосовуватись окремi вимоги R107,
якщо виробник надасть докази того, що
призначення КТЗ унеможливлює виконання цих
вимог; б) КТЗ, що призначенi для перевезення пасажирiв на мiських та примiських маршрутах, мають вiдповiдати вимогам R107, у тому числi щодо пристосувань для користування такими транспортними засобами особами з iнвалiднiстю з вадами зору, слуху та з ураженнями опорно-рухового апарату, i обов'язково мати зовнiшнi звуковi iнформатори номера та кiнцевих зупинок маршруту, текстовi та звуковi системи у салонi для оголошення зупинок; |
| "Л" | - | конструкцiя причепiв має вiдповiдати таким
вимогам: а) вертикальна статична навантага в центрi сфери зчiпної головки за повної маси причепа перебуває в межах вiд 250 H до 3500 H; б) висота причепа не бiльше 1,8 ширини колiї причепа або не бiльше 3 м; в) для причепа, установленого на горизонтальну поверхню дороги, з горизонтально розмiщеною внутрiшньою поверхнею пiдлоги вiдношення маси, що припадає на шину (шини) з однiєї сторони причепа, до його повної маси не перевищує 0,55; г) зчiпна головка дишла причепа вiдповiдає вимогам R55-01; ґ) конструкцiя та розмiри дишла (рами) забезпечують можливiсть його вiдхилення вiдносно зчiпної кулi, встановленої на автомобiлi, на кути, передбаченi R55-01; д) висота розмiщення центра сфери зчiпної головки горизонтально розмiщеного причепа повної маси над рiвнем дороги має становити 430 ± 35 мм. Для житлових та вантажних причепiв горизонтальнiсть встановлюється по пiдлозi або вантажнiй поверхнi, а для таких, що не мають поверхнi (наприклад, причепи для перевезення човнiв), - лiнiю вiдлiку вказує виробник; е) передбачено мiсця для установлення домкрата або пристроїв, що забезпечують пiдвiшування колеса над площиною дороги; є) орган керування стоянковою системою гальмування причепа розмiщено з правого боку в переднiй частинi дишла (рами); ж) причiп обладнано надколiсними захисними пристроями (крилами, бризковиками), якщо деталi кузова не виконують функцiй цих пристроїв; з) причiп, який не має системи аварiйного гальмування, обладнано двома запобiжними ланцюгами (тросами), якi у разi обриву (пошкодження) зчiпної кулi або зчiпної головки унеможливлять торкання дишлом поверхнi дороги i забезпечать з'єднання тягача з причепом; и) причiп укомплектовано щонайменше двома упорами для забезпечення утримання його в нерухомому станi; i) причiп має одну або декiлька опорних стiйок, що забезпечують стiйкiсть причепа у вiдчепленому станi i не погiршують показникiв прохiдностi автопоїзда; ї) причiп категорiї O1, що має бiльше однiєї осi, має бути обладнаний гальмiвними системами вiдповiдно до вимог R13; |
| "М" | - | вимога не застосовується для КТЗ, якi оснащенi функцiєю забезпечення стiйкостi (електронною системою контролю стiйкостi), та вiдповiдають всiм вимогам R13-11 з урахуванням додатка 21; |
| "Н" | - | застосовуються вимоги з 01 сiчня 2023 року; |
| "П" | - | для КТЗ категорiї M1G цi вимоги застосовуються з 01 сiчня 2025 року. |
III. Перелiк вимог щодо затвердження типу малих серiй КТЗ категорiй M, N, O, L
| N з/п | Позначення документа вимоги | Особливiсть застосування вимог та/або значення показникiв | Об'єкт затвердження | Застосування вимог для КТЗ категорiй | ||||||||||||||||
| M1 | M2 | M3 | N1 | N2 | N3 | O1 | O2 | O3 | O4 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | ||||
| 1 | R1 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 2 | R2 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 3 | R3 | Свiтловiдбивачi | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | |
| 4 | R4 | Пристрої освiтлення заднього номерного знака | А | А | А | А | А | А | А | А | А | А | - | - | - | - | - | - | - | |
| 5 | R6 | Покажчики поворотiв | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | |
| 6 | R7 | Контурнi вогнi (крiм категорiї L), пiдфарники, заднi габаритнi вогнi, стоп-сигнали | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | |
| 7 | R8 | Фари ближнього i дальнього свiтла (включно з фарами H1, H2, H3, HB3, HB4, H7, H8, H9, IR1 та/або HIR21) | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 8 | R9 | Зовнiшнiй шум | - | - | - | - | - | - | - | - | - | - | - | Х | - | Х | Х | Х | Х | |
| 9 | R10 | Рiвень радiоелектричних завад | Х | Х | Х | Х | Х | Х | - | - | - | - | Х | Х | Х | Х | Х | Х | Х | |
| 10 | R13 | Б | Системи гальмування КТЗ категорiй M, N, O | - | Х | Х | Х | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - |
| 11 | 13H | Б | Системи гальмування легкових автомобiлiв | Х | - | - | Х | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 12 | R14 | Б1 | Крiплення ременiв безпеки | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - |
| 13 | R16, | Б1 | Ременi безпеки | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - |
| 14 | R17 | Сидiння, їхнi крiплення та пiдголiвники | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 15 | R19 | Переднi протитуманнi фари | А | А | А | А | А | А | - | - | - | - | - | - | А | А | А | - | А | |
| 16 | R20 | Фари ближнього i дальнього свiтла (H4) | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 17 | R23 | Фари заднього ходу | А | А | А | А | А | А | А | А | А | А | - | - | - | - | А | - | А | |
| 18 | R24 | Б2 | Димнiсть КТЗ з дизелями | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - |
| 19 | R25 | Пiдголiвники сидiнь | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 20 | R26 | Зовнiшнi виступи КТЗ | Х | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 21 | R28 | Звуковi сигнальнi прилади i їх встановлення | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | Х | Х | Х | Х | Х | |
| 22 | R34 | Пожежна безпека | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 23 | R38 | Заднi протитуманнi лiхтарi | А | А | А | А | А | А | А | А | А | А | А | - | - | А | А | - | А | |
| 24 | R39 | Спiдометри та їх встановлення | Х | Х | Х | Х | Х | Х | - | - | - | - | Х | Х | Х | Х | Х | Х | Х | |
| 25 | R40 | Викиди забруднювальних речовин КТЗ | - | - | - | - | - | - | - | - | - | - | - | - | Х | Х | Х | - | Х | |
| 26 | R41 | Зовнiшнiй шум | - | - | - | - | - | - | - | - | - | - | - | - | Х | - | - | - | - | |
| 27 | R43 | Безпечне скло та скломатерiали | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | - | - | - | - | - | Х | Х | |
| 28 | R46, | Г | Пристрої непрямого огляду та їх встановлення | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | Х | Х |
| 29 | R47 | Викиди забруднювальних речовин КТЗ | - | - | - | - | - | - | - | - | - | - | Х | Х | - | - | - | Х | - | |
| 30 | R48 | Встановлення пристроїв освiтлення i свiтлової сигналiзацiї | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | |
| 31 | R49 | В | Викиди забруднювальних речовин КТЗ | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - |
| 32 | R50 | Пiдфарники, габаритнi вогнi, стоп-сигнали, покажчики повороту, пристрої освiтлювання заднього номерного знака | - | - | - | - | - | - | - | - | - | - | А | А | А | А | А | А | А | |
| 33 | R51 | Г | Зовнiшнiй шум | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - |
| 34 | R53 | Д | Встановлення пристроїв освiтлення i свiтлової сигналiзацiї | - | - | - | - | - | - | - | - | - | - | - | - | Х | Х | Х | - | Х |
| 35 | R55 | Тягово-зчiпнi пристрої | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | |
| 36 | R56 | Фари мопедiв (ближнє свiтло) | - | - | - | - | - | - | - | - | - | - | А | А | - | - | - | - | - | |
| 37 | R57 | Фари мотоциклiв | - | - | - | - | - | - | - | - | - | - | - | - | А | А | А | А | А | |
| 38 | R58 | Г | Заднi захиснi пристрої | - | - | - | - | Х | Х | - | - | Х | Х | - | - | - | - | - | - | - |
| 39 | R61 | Зовнiшнi виступи КТЗ | - | - | - | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - | |
| 40 | R63 | Зовнiшнiй шум | - | - | - | - | - | - | - | - | - | - | Х | - | - | - | - | - | - | |
| 41 | R67 | Газобалоннi КТЗ на зрiдженому нафтовому газi (ЗНГ) | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - | |
| 42 | R72 | Фари мотоциклiв (HS1) | - | - | - | - | - | - | - | - | - | - | - | - | А | А | А | - | - | |
| 43 | R73 | Г | Боковий захист | - | - | - | - | Х | Х | - | - | Х | Х | - | - | - | - | - | - | - |
| 44 | R74 | Д | Встановлення пристроїв освiтлення i свiтлової сигналiзацiї | - | - | - | - | - | - | - | - | - | - | Х | Х | - | - | - | Х | - |
| 45 | R76 | Фари мопедiв (ближнє та дальнє свiтло) | - | - | - | - | - | - | - | - | - | - | А | А | - | - | - | А | - | |
| 46 | R77 | Стоянковi вогнi | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 47 | R78 | Системи гальмування | - | - | - | - | - | - | - | - | - | - | Х | Х | Х | Х | Х | Х | Х | |
| 48 | R79 | Г | Рульове керування | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - |
| 49 | R80 | Сидiння, їхнi крiплення | - | Х | Х | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 50 | R82 | Фари мопедiв (HS2) | - | - | - | - | - | - | - | - | - | - | А | А | - | - | - | А | - | |
| 51 | R83 | В | Викиди забруднювальних речовин КТЗ | Х | Х | - | Х | Х | - | - | - | - | - | - | - | - | - | - | - | - |
| 52 | R87 | Деннi ходовi вогнi | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 53 | R89 | Е | Пристрої обмеження швидкостi | - | Х | Х | - | Х | Х | - | - | - | - | - | - | - | - | - | - | - |
| 54 | R91 | Боковi габаритнi вогнi | А | А | А | А | А | А | А | А | А | А | - | - | - | - | - | - | - | |
| 55 | R98 | Фари ближнього i дальнього свiтла, оснащенi газорозрядними джерелами свiтла | А | А | А | А | А | А | - | - | - | - | - | - | А | - | - | - | - | |
| 43 | R101 | Викиди дiоксиду вуглецю та витрата палива | Х | - | - | Х | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 56 | R104 | Свiтловiдбивне маркування КТЗ | - | А | А | А | А | А | - | А | А | А | - | - | - | - | - | - | - | |
| 57 | R105 | Ж | КТЗ для перевезення небезпечних вантажiв | - | - | - | Х | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - |
| 58 | R107 | И | Конструкцiя автобусiв | - | Х | Х | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 59 | ДСТУ 7013:2009 | Конструкцiя автобусiв для перевезення школярiв | - | Х1 | Х1 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 60 | ДСТУ ГОСТ 30478:2006 | Конструкцiя автобусiв для перевезення осiб з iнвалiднiстю | - | Х1 | Х1 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 61 | R110 | Газобалоннi КТЗ на стисненому природному газi (СПГ) та/або зрiдженому природному газi (ЗПГ) | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - | |
| 62 | Л | Конструкцiя причепiв | - | - | - | - | - | - | Х1 | Х1 | - | - | - | - | - | - | - | - | - | |
| 63 | R100 | Електрична безпека | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - | |
| 64 | R112 | Фари, якi випромiнюють асиметричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або свiтлодiодними модулями | А | А | А | А | А | А | - | - | - | - | А | А | А | А | А | А | А | |
| 65 | R113 | Фари, якi випромiнюють симетричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або газорозрядними джерелами та/або свiтлодiодними модулями | - | - | - | - | - | - | - | - | - | - | А | А | А | А | А | А | А | |
| 66 | R119 | Вогнi пiдсвiчування поворотiв | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 67 | R123 | Адаптивнi системи переднього освiтлення | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 68 | R134 | КТЗ, що працюють на воднi | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - | |
| 69 | R138 | М | Безшумнi КТЗ | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - |
| 70 | R146 | КТЗ, що працюють на воднi | - | - | - | - | - | - | - | - | - | - | Х | Х | Х | Х | Х | - | - | |
Пiдтвердженням вiдповiдностi КТЗ встановленим у таблицi вимогам є:
| "Х" | - | а) окреме затвердження типу та
iнформацiйна пiдшивка документiв; або б) протокол випробувань, виданий технiчною службою, нотифiкованою в рамках Угоди (стосовно Правил ЄЕК ООН), та iнформацiйна пiдшивка документiв; |
| "Х1" | - | протокол випробувань; |
| "А" | - | наявнiсть маркування щодо вiдповiдностi Правилу ЄЕК ООН або альтернативнiй Директивi ЄС та наявнiсть позначення цього маркування в iнформацiйному документi щодо встановлення цього предмета обладнання або частини на КТЗ; |
| "-" | - | вимоги не застосовують для цiєї категорiї КТЗ. |
Особливiсть застосування вимог та/або значення показникiв:
| "Б" | - | а) вимоги R13 або R13H застосовують залежно
вiд категорiї КТЗ; б) КТЗ категорiї M3 (iз дизелями) мають бути обладнанi зносостiйкою системою гальмування або ретардером; в) наявнiсть функцiї забезпечення стiйкостi (електронної системи контролю стiйкостi) обов'язкова: з 01 липня 2023 року для КТЗ категорiї M1 за вимогами R140-00 або додатка 9 R13H-00 та для КТЗ категорiї N1 за вимогами R140-00 або додатка 9 R13H-00, або додатка 21 R13-11 з урахуванням вимог пункту 5.2.1.33 R13-11; з 01 сiчня 2023 року для КТЗ категорiй M2, M3, N2, N3, O3, O4 за вимогами додатка 21 R13-11 та з урахуванням вимог пункту 5.2.1.32 та 5.2.2.23 R13-11; з 01 сiчня 2023 року для КТЗ категорiї M2 класiв I та A за вимогами додатка 21 R13-11; |
| "Б1" | - | КТЗ категорiй M2, M3 класiв I, II та A мають бути обладнанi ременями безпеки сидiння водiя; |
| "Б2" | - | вимоги не застосовують до КТЗ за умови пiдтвердження їх вiдповiдностi вимогам Регламенту N 595/2009; |
| "В" | - | серiя поправок до вiдповiдних Правил ЄЕК ООН, допустимi граничнi рiвнi викидiв та строки їх обов'язкового запровадження визначаються законодавством України. З урахуванням пункту 12 Перехiдних положень Правил ЄЕК ООН N 83-07 протягом трьох рокiв з дати запровадження екологiчних норм "Євро-6" в Українi (як обов'язкових) гранично допустиме значення кiлькостi викидiв частинок становить 6,0 х 1012 од/км, як це визначено у примiтках 1, 2 до таблицi 1 Правил ЄЕК ООН N 83-07. Визначення кiлькостi частинок у вiдпрацьованих газах допускається iз застосуванням альтернативних методiв; |
| "Г" | - | для КТЗ пiдвищеної прохiдностi допускається не
виконувати вимоги зазначених документiв
стосовно: а) граничного значення максимального зусилля на рульовому колесi КТЗ з переднiм керуючим ведучим мостом (мостами) за умови iмiтування вiдмови системи пiдсилювання (для КТЗ категорiй M2G, N2G, M3G, N3G); б) встановлення бокових та заднiх захисних пристроїв (для КТЗ категорiй N2G, N3G); в) показникiв зовнiшнього шуму - допускається застосування вимог серiї поправок R51-01 (для КТЗ категорiй M2G, M3G, що сконструйованi на базi КТЗ категорiй N2G, N3G i мають привод одночасно на всi колеса та призначенi для перевезення пасажирiв певних категорiй або певних професiй (наприклад, вахтовi КТЗ), та N3G, якi мають привод одночасно на всi колеса); г) пристроїв непрямого огляду та їх встановлення - допускається застосування вимог серiї поправок R46-01 (для КТЗ категорiй N3, N3G, що мають капотну компоновку ("кабiна за двигуном"), та КТЗ категорiй M3, M3G, що сконструйованi на їх базi); |
| "Д" | - | а) вимоги пунктiв 5.5.1, 5.5.2.1, 5.5.2.2 R53 не
застосовуються для КТЗ категорiї L4; б) вимоги пункту 5.14.9 R53 є факультативними i застосовуються в разi встановлення на КТЗ категорiй L4, L5, L7; в) вимоги пунктiв 5.5.1, 5.5.2.1, 5.5.2.2 R74 не застосовуються для КТЗ категорiї L2 з асиметричним розташуванням колiс; г) вимоги пункту 5.14.3 R74 є факультативними i застосовуються в разi встановлення на КТЗ категорiй L2, L6; |
| "Е" | - | КТЗ мають бути обладнанi пристроями обмеження
швидкостi вiдповiдно до вимог R89. Вимоги не застосовуються до КТЗ: а) призначених для перевезення пасажирiв, з конструктивною максимальною швидкiстю менше 100 км/год, що пiдтверджено документально виробником ДТЗ (крiм автобусiв спецiалiзованого призначення, що використовуються для перевезення школярiв); б) призначених для перевезення вантажiв, з конструктивною максимальною швидкiстю менше 90 км/год, що пiдтверджено документально виробником ДТЗ; в) що експлуатуються Збройними Силами України, силами цивiльного захисту, силами пiдтримання громадського порядку та iншими пiдроздiлами екстреної допомоги населенню; г) якi застосовують як громадський або комунальний транспорт виключно в межах мiста; |
| "Ж" | - | як мiнiмум виконання вимог пунктiв 5.1.1.2 - 5.1.1.4, 5.1.1.5.2, 5.1.1.6, 5.1.2.2 - 5.1.2.7, 5.1.3 - 5.1.5 R105; |
| "И" | - | а) можуть не застосовуватись окремi вимоги R107,
якщо виробник надасть докази того, що
призначення КТЗ унеможливлює виконання цих
вимог; б) КТЗ, що призначенi для перевезення пасажирiв на мiських та примiських маршрутах, мають вiдповiдати вимогам R107, у тому числi щодо пристосувань для користування такими транспортними засобами особами з iнвалiднiстю з вадами зору, слуху та з ураженнями опорно-рухового апарату, i обов'язково мати зовнiшнi звуковi iнформатори номера та кiнцевих зупинок маршруту, текстовi та звуковi системи у салонi для оголошення зупинок; |
| "Л" | - | конструкцiя причепiв має вiдповiдати вимогам: а) вертикальна статична навантага в центрi сфери зчiпної головки за повної маси причепа перебуває в межах вiд 250 H до 3500 H; б) висота причепа не бiльше 1,8 ширини колiї причепа або не бiльше 3 м; в) для причепа, установленого на горизонтальну поверхню дороги, з горизонтально розмiщеною внутрiшньою поверхнею пiдлоги вiдношення маси, що припадає на шину (шини) з однiєї сторони причепа, до його повної маси не перевищує 0,55; г) зчiпна головка дишла причепа вiдповiдає вимогам R55-01; ґ) конструкцiя та розмiри дишла (рами) забезпечують можливiсть його вiдхилення вiдносно зчiпної кулi, встановленої на автомобiлi, на кути, передбаченi R55-01; д) висота розмiщення центра сфери зчiпної головки горизонтально розмiщеного причепа повної маси над рiвнем дороги має становити 430 ± 35 мм. Для житлових та вантажних причепiв горизонтальнiсть встановлюється по пiдлозi або вантажнiй поверхнi, а для таких, що не мають поверхнi, наприклад, причепи для перевезення човнiв, - лiнiю вiдлiку вказує виробник; е) передбачено мiсця для установлення домкрата або пристроїв, що забезпечують вивiшування колеса над площиною дороги; є) орган керування стоянковою системою гальмування причепа розмiщено з правого боку в переднiй частинi дишла (рами); ж) причiп обладнано надколiсними захисними пристроями (крилами, бризковиками), якщо деталi кузова не виконують функцiй цих пристроїв; з) причiп, який не має системи аварiйного гальмування, обладнано двома запобiжними ланцюгами (тросами), якi у разi обриву (пошкодження) зчiпної кулi або зчiпної головки не дозволяють дишлу торкатися поверхнi дороги i забезпечують з'єднання тягача з причепом; и) причiп укомплектовано щонайменше двома упорами для забезпечення утримання його в нерухомому станi; i) причiп має одну або декiлька опорних стiйок, що забезпечують стiйкiсть причепа у вiдчепленому станi i не погiршують показникiв прохiдностi автопоїзда; ї) причiп категорiї O1, що має бiльше однiєї осi, має бути обладнаний гальмiвними системами вiдповiдно до вимог R13; |
| "М" | - | з 01 сiчня 2023 року. |
IV. Перелiк вимог щодо iндивiдуального затвердження нових КТЗ категорiй M, N, O, L
| N з/п | Позначення документа вимоги | Особливiсть застосування вимог та/або значення показникiв | Об'єкт затвердження | Застосування вимог для КТЗ категорiй | ||||||||||||||||
| M1 | M2 | M3 | N1 | N2 | N3 | O1 | O2 | O3 | O4 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | ||||
| 1 | R1 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 2 | R2 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 3 | R3 | Свiтловiдбивачi | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | |
| 4 | R4 | Пристрої освiтлення заднього номерного знака | А | А | А | А | А | А | А | А | А | А | - | - | - | - | - | - | - | |
| 5 | R6 | Покажчики поворотiв | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | |
| 6 | R7 | Контурнi вогнi (крiм категорiї L), пiдфарники, заднi габаритнi вогнi, стоп-сигнали | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | |
| 7 | R8 | Фари ближнього i дальнього свiтла (включно з фарами H1, H2, H3, HB3, HB4, H7, H8, H9, IR1 та/або HIR21) | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 8 | R9 | Зовнiшнiй шум | - | - | - | - | - | - | - | - | - | - | - | Х1 | - | Х1 | Х1 | Х1 | Х1 | |
| 9 | R10 | Рiвень радiоелектричних завад | Х1 + Б | Х1 + Б | Х1 + Б | Х1 + Б | Х1 + Б | Х1 + Б | - | - | - | - | Х1 + Б | Х1 + Б | Х1 + Б | Х1 + Б | Х1 + Б | Х1 + Б | Х1 + Б | |
| 10 | R13 | В | Системи гальмування КТЗ категорiй M, N, O | - | Х1 + В1 | Х1 + В1 | Х1 + В1 | Х1 + В1 | Х1 + В1 | Х1 + В1 | Х1 + В1 | Х1 + В1 | Х1 + В1 | - | - | - | - | - | - | - |
| 11 | R13 H | В | Системи гальмування легкових автомобiлiв | Х1 + В1 | - | - | Х1 + В1 | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 12 | R14 | Крiплення ременiв безпеки | А та Х1 + Г | А та Х1 + Г | А та Х1 + Г | А та Х1 + Г | А та Х1 + Г | А та Х1 + Г | - | - | - | - | - | - | - | - | - | - | - | |
| 13 | R16 | Ременi безпеки | А та Х1 + Д | А та Х1 + Д | А та Х1 + Д | А та Х1 + Д | А та Х1 + Д | А та Х1 + Д | - | - | - | - | - | - | - | - | - | - | - | |
| 14 | R19 | Переднi протитуманнi фари | А | А | А | А | А | А | - | - | - | - | - | - | А | А | А | - | А | |
| 15 | R20 | Фари ближнього i дальнього свiтла (H4) | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 16 | R23 | Фари заднього ходу | А | А | А | А | А | А | А | А | А | А | - | - | - | - | А | - | А | |
| 17 | R24 | Е | Димнiсть КТЗ з дизелями | Х1 | Х1 | Х1 | Х1 | Х1 | Х1 | - | - | - | - | - | - | - | - | - | - | - |
| 18 | R26 | Зовнiшнi виступи КТЗ | Х1 + Ж | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 19 | R38 | Заднi протитуманнi лiхтарi | А | А | А | А | А | А | А | А | А | А | А | - | - | А | А | - | А | |
| 20 | R39 | И | Спiдометри та їх встановлення | Х1 | Х1 | Х1 | Х1 | Х1 | Х1 | - | - | - | - | Х1 | Х1 | Х1 | Х1 | Х1 | Х1 | Х1 |
| 21 | R40 | Викиди забруднювальних речовин КТЗ | - | - | - | - | - | - | - | - | - | - | - | - | Х1 + К | Х1 + К | Х1 + К | - | Х1 + К | |
| 22 | R41 | Зовнiшнiй шум | - | - | - | - | - | - | - | - | - | - | - | - | Х1 | - | - | - | - | |
| 23 | R43 | Безпечне скло та скломатерiали | А та Х1 + Л | А та Х1 + Л | А та Х1 + Л | А та Х1 + Л | А та Х1 + Л | А та Х1 + Л | А | А | А | А | - | - | - | - | - | А та Х1 + Л | А та Х1 + Л | |
| 24 | R46 | П | Пристрої непрямого огляду та їх встановлення | Х1 + М | Х1 + М | Х1 + М | Х1 + М | Х1 + М | Х1 + М | - | - | - | - | - | - | - | - | - | Х1 + М | Х1 + М |
| 25 | R47 | Викиди забруднювальних речовин КТЗ | - | - | - | - | - | - | - | - | - | - | Х1 + К | Х1 + К | - | - | - | Х1 + К | - | |
| 26 | R48 | Встановлення пристроїв освiтлення i свiтлової сигналiзацiї | Х1 + Н2 | Х1 + Н2 | Х1 + Н2 | Х1 + Н2 | Х1 + Н2 | Х1 + Н2 | Х1 + Н2 | Х1 + Н2 | Х1 + Н2 | Х1 + Н2 | - | - | - | - | - | - | - | |
| 27 | R49 | Н | Викиди забруднювальних речовин КТЗ | Х1 + Н1 | Х1 + Н1 | Х1 + Н1 | Х1 + Н1 | Х1 + Н1 | Х1 + Н1 | - | - | - | - | - | - | - | - | - | - | - |
| 28 | R50 | Пiдфарники, габаритнi вогнi, стоп-сигнали, покажчики повороту, пристрої освiтлювання заднього номерного знака | - | - | - | - | - | - | - | - | - | - | А | А | А | А | А | А | А | |
| 29 | R51 | П | Зовнiшнiй шум | Х1 | Х1 | Х1 | Х1 | Х1 | Х1 | - | - | - | - | - | - | - | - | - | - | - |
| 30 | R53 | Р | Встановлення пристроїв освiтлення i свiтлової сигналiзацiї | - | - | - | - | - | - | - | - | - | - | - | - | Х1 | Х1 | Х1 | - | Х1 |
| 31 | R55 | Тягово-зчiпнi пристрої | Х або А | Х або А | Х або А | Х або А | Х або А | Х або А | Х або А | Х або А | Х або А | Х або А | - | - | - | - | - | - | - | |
| 32 | R56 | Фари мопедiв (ближнє свiтло) | - | - | - | - | - | - | - | - | - | - | А | А | - | - | - | - | - | |
| 33 | R57 | Фари мотоциклiв | - | - | - | - | - | - | - | - | - | - | - | - | А | А | А | А | А | |
| 34 | R58 | П | Заднi захиснi пристрої | - | - | - | - | Х1 + С | Х1 + С | - | - | Х1 + С | Х1 + С | - | - | - | - | - | - | - |
| 35 | R63 | Зовнiшнiй шум | - | - | - | - | - | - | - | - | - | - | Х1 | - | - | - | - | - | - | |
| 36 | R67 | Газобалоннi КТЗ на зрiдженому нафтовому газi (ЗНГ) | Х1 + Т | Х1 + Т | Х1 + Т | Х1 + Т | Х1 + Т | Х1 + Т | - | - | - | - | - | - | - | - | - | - | - | |
| 37 | R72 | Фари мотоциклiв (HS1) | - | - | - | - | - | - | - | - | - | - | - | - | А | А | А | - | - | |
| 38 | R73 | П | Боковий захист | - | - | - | - | Х1 + С | Х1 + С | - | - | Х1 + С | Х1 + С | - | - | - | - | - | - | - |
| 39 | R74 | Р | Встановлення пристроїв освiтлення i свiтлової сигналiзацiї | - | - | - | - | - | - | - | - | - | - | Х1 | Х1 | - | - | - | Х1 | - |
| 40 | R76 | Фари мопедiв (ближнє та дальнє свiтло) | - | - | - | - | - | - | - | - | - | - | А | А | - | - | - | А | - | |
| 41 | R77 | Стоянковi вогнi | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 42 | R78 | Системи гальмування | - | - | - | - | - | - | - | - | - | - | Х1 + В1 | Х1 + В1 | Х1 + В1 | Х1 + В1 | Х1 + В1 | Х1 + В1 | Х1 + В1 | |
| 43 | R79 | Рульове керування | Х1 + У | Х1 + У | Х1 + У | Х1 + У | Х1 + У | Х1 + У | - | - | - | - | - | - | - | - | - | - | - | |
| 44 | R80 | Ф | Сидiння | - | Х1 | Х1 | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 45 | R82 | Фари мопедiв (HS2) | - | - | - | - | - | - | - | - | - | - | А | А | - | - | - | А | - | |
| 46 | R83 | Н | Викиди забруднювальних речовин КТЗ | Х1 + Н1 | Х1 + Н1 | - | Х1 + Н1 | Х1 + Н1 | - | - | - | - | - | - | - | - | - | - | - | - |
| 47 | R87 | Деннi ходовi вогнi | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 48 | R89 | Ц | Пристрої обмеження швидкостi | - | Х1 + Ц1 | Х1 + Ц1 | - | Х1 + Ц1 | Х1 + Ц1 | - | - | - | - | - | - | - | - | - | - | - |
| 49 | R91 | Боковi габаритнi вогнi | А | А | А | А | А | А | А | А | А | А | - | - | - | - | - | - | - | |
| 50 | R98 | Фари ближнього i дальнього свiтла, оснащенi газорозрядними джерелами свiтла | А | А | А | А | А | А | - | - | - | - | - | - | А | - | - | - | - | |
| 51 | R104 | Свiтловiдбивне маркування КТЗ | - | А | А | А | А | А | - | А | А | А | - | - | - | - | - | - | - | |
| 52 | R105 | КТЗ для перевезення небезпечних вантажiв | - | - | - | Х1 + Ч | Х1 + Ч | Х1 + Ч | Х1 + Ч | Х1 + Ч | Х1 + Ч | Х1 + Ч | - | - | - | - | - | - | - | |
| 53 | R107 | Конструкцiя автобусiв | - | Х1 + Ш | Х1 + Ш | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 54 | R110 | Газобалоннi КТЗ на стисненому природному газi (СПГ) та/або зрiдженому природному газi (ЗПГ) | Х1 + Т | Х1 + Т | Х1 + Т | Х1 + Т | Х1 + Т | Х1 + Т | - | - | - | - | - | - | - | - | - | - | - | |
| 55 | R112 | Фари, якi випромiнюють асиметричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або свiтлодiодними модулями | А | А | А | А | А | А | - | - | - | - | А | А | А | А | А | А | А | |
| 56 | R113 | Фари, якi випромiнюють симетричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або газорозрядними джерелами та/або свiтлодiодними модулями | - | - | - | - | - | - | - | - | - | - | А | А | А | А | А | А | А | |
| 57 | R119 | Вогнi пiдсвiчування поворотiв | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 58 | R123 | Адаптивнi системи переднього освiтлення | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 59 | R134 | КТЗ, що працюють на воднi | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - | |
| 60 | R146 | КТЗ, що працюють на воднi | - | - | - | - | - | - | - | - | - | - | Х | Х | Х | Х | Х | - | - | |
| 61 | ДСТУ 7013:2009 | Конструкцiя автобусiв для перевезення школярiв | - | Х1 + Ш1 | Х1 + Ш1 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 62 | ДСТУ ГОСТ 30478:2006 | Конструкцiя автобусiв для перевезення осiб з iнвалiднiстю | - | Х1 + Ш2 | Х1 + Ш2 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 63 | - | Ю | Конструкцiя причепiв | - | - | - | - | - | - | Х1 | Х1 | - | - | - | - | - | - | - | - | - |
Пiдтвердженням вiдповiдностi КТЗ встановленим у таблицi вимогам є:
| "-" | - | вимоги не застосовують для цiєї категорiї КТЗ; |
| "+" | - | вимоги застосовують з урахуванням визначених у цьому роздiлi критерiїв; |
| "Х" | - | а) окреме затвердження та iнформацiйний
документ, складений вiдповiдно до Правила ЄЕК ООН
або альтернативного Регламенту (Директиви) ЄС; або б) протокол випробувань (у повному обсязi випробовувань, передбаченим вiдповiдними Правилами ЄЕК ООН або альтернативним Регламентом (Директивою) ЄС) та iнформацiйний документ, складений вiдповiдно до Правила ЄЕК ООН або альтернативного Регламенту (Директиви) ЄС; або в) маркування КТЗ (або частин) щодо вiдповiдностi за окремим Правилом ЄЕК ООН або альтернативним Регламентом (Директивою) ЄС; або г) затвердження типу КТЗ ЄС та наявнiсть маркування цього затвердження на КТЗ; |
| "Х1" | - | "Х" або протокол випробувань КТЗ, наданий випробувальною лабораторiєю, у якому зазначений iдентифiкацiйний номер КТЗ, який заявлений на проведення робiт iз iндивiдуального затвердження; |
| "А" | - | маркування щодо вiдповiдностi Правилу ЄЕК ООН, альтернативному Регламенту (Директивi) ЄС. У разi вiдсутностi зазначеного маркування для пiдтвердження вiдповiдностi застосовуються приписи доповнення 2 частини I додатка IV Директиви 2007/46/ЕС або позитивний висновок, наданий технiчною службою. |
Особливiсть застосування вимог та/або значення показникiв:
| "Б" | - | вимоги пунктiв 6.2; 6.3 R10; |
| "В" | - | а) вимоги R13 або R13H застосовують залежно вiд
категорiї КТЗ; б) КТЗ категорiї M3 (iз дизелями) мають бути обладнанi зносостiйкою системою гальмування або ретардером; |
| "В1" | - | а) для КТЗ категорiї M1 - вимоги пунктiв 5.1.2, 5.1.4, 5.2
R13H-00 щодо конструкцiї гальмiвних систем i системи
сигналiзацiї КТЗ (вимоги застосовують з
урахуванням конструкцiї КТЗ), вимоги пунктiв 1.4.2,
2.1.1, 2.3 додатка 3 до R13H-00. Для КТЗ категорiї N1 - вимоги пунктiв 5.1.2, 5.1.4, 5.2.1 R13 щодо конструкцiї гальмiвних систем i системи сигналiзацiї КТЗ (вимоги застосовують з урахуванням конструкцiї КТЗ), а також вимоги пунктiв 1.4.2, 2.1.1, 2.3 додатка 4 до R13 або вимоги пунктiв 5.1.2; 5.1.4; 5.2 R13H-00 щодо конструкцiї гальмiвних систем i системи сигналiзацiї КТЗ (вимоги застосовують з урахуванням конструкцiї КТЗ), а також вимоги пунктiв 1.4.2, 2.1.1, 2.3 додатка 3 до R13H-00. Для КТЗ категорiй M2, M3, N2, N3, O3, O4 - вимоги R13 (крiм додаткiв 13, 21 до R13); б) наявнiсть функцiї забезпечення стiйкостi (електронної системи контролю стiйкостi) обов'язкова з: 01 липня 2023 року для КТЗ категорiї M1 за вимогами R140-00 або додатка 9 R13H-00 та для КТЗ категорiї N1 за вимогами R140-00 або додатка 9 R13H-00 чи додатка 21 R13-11 з урахуванням вимог пункту 5.2.1.33 R13-11; 01 сiчня 2023 року для КТЗ категорiй M2, M3, N2, N3, O3, O4 за вимогами додатка 21 R13-11 з урахуванням вимог пунктiв 5.2.1.32 та 5.2.2.23 R13-11; 01 сiчня 2023 року для КТЗ категорiї M2 класiв I та A за вимогами додатка 21 R13-11. Наявнiсть електронної системи контролю стiйкостi за R13H-00 пiдтверджується позитивними результатами хоча б однiєї з таких дiй: експертизи конструкцiї гальмiвних систем або документально оформленої iнформацiї виробника КТЗ, перевiрки наявностi та функцiонування вiдповiдних оптичних сигналiв iндикаторiв (контрольних сигналiв) та органiв керування за пунктами 3.4 (преамбула), 3.4.1.3, 3.4.1.4, 3.5 (преамбула), 3.5.2, 3.5.3, 3.6 (преамбула), 3.6.2.3 додатка 9 до R13H-00. Наявнiсть функцiї забезпечення стiйкостi за R13-11 пiдтверджується позитивними результатами хоча б однiєї з таких дiй: експертизи конструкцiї гальмiвних систем або документально оформленої iнформацiї виробника КТЗ, перевiрки наявностi та функцiонування оптичного сигналу iндикатора (контрольного сигналу) за пунктами 2.1.4, 2.1.5 додатка 21 до R13-11; в) для КТЗ категорiй O1, O2 - вимоги пунктiв 5.1.2, 5.1.4, 5.2.2 R13 щодо конструкцiї гальмiвних систем i системи сигналiзацiї КТЗ (вимоги застосовують з урахуванням конструкцiї КТЗ), а також вимоги пунктiв 1.4.2, 3.1, 3.2 додатка 4 до R13; г) для КТЗ категорiї L - вимоги пунктiв 5.1.2 - 5.1.13, 5.2.1, 3; 4 додатка 3 до R78; |
| "Г" | - | вимоги пункту 5.3.2 R14; КТЗ категорiй M2, M3 класiв I, II та A обов'язково мають бути обладнанi ременями безпеки сидiння водiя; |
| "Д" | - | вимоги додатка 16 до R16; КТЗ категорiй M2, M3 класiв I, II та A обов'язково мають бути обладнанi ременями безпеки сидiння водiя; |
| "Е" | - | вимоги додатка 5 до R24, вимоги не застосовують до КТЗ за умови пiдтвердження їх вiдповiдностi вимогам Регламенту N 595/2009; |
| "Ж" | - | за винятком вимог, що пов'язанi з руйнiвними випробовуваннями та випробовуваннями, якi потребують надання креслень окремих елементiв поверхнi кузова; |
| "И" | - | вимоги пункту 5.1 R39 (вимога до вiдображення швидкостi у метричних одиницях); |
| "К" | - | вимога щодо вмiсту оксиду вуглецю у вiдпрацьованих газах у режимi холостого ходу, значення якого не має перевищувати 4,5 %; |
| "Л" | - | вимоги щодо свiтлопропускання (у разi наявностi ознак тонування) вiтрового скла та стекол, що входять до зони оглядання з мiсця водiя (крiм стекол розмiщених за першим рядом сидiнь); |
| "М" | - | вимоги пунктiв 15.2.1, 15.2.3 R46; |
| "Н" | - | серiя поправок вiдповiдних Правил ЄЕК ООН, допустимi граничнi рiвнi викидiв та строки їх обов'язкового запровадження визначаються законодавством України. З урахуванням пункту 12 Перехiдних положень Правил ЄЕК ООН N 83-07 протягом трьох рокiв з дати запровадження екологiчних норм Євро-6 в Українi (як обов'язкових) гранично допустиме значення кiлькостi викидiв частинок становить 6,0 х 1012 од/км, як це визначено у примiтках 1, 2 до таблицi 1 Правил ЄЕК ООН N 83-07; |
| "Н1" | - | вiдповiднiсть всiм нижченаведеним вимогам: а) наявнiсть OBD (якщо вимагається Правилами ЄЕК ООН з вiдповiдними серiями поправок, Регламентами або Директивами ЄС); б) для КТЗ з бензиновими двигунами - наявнiсть системи контролю випаровувань палива (якщо вимагається Правилами ЄЕК ООН з вiдповiдними серiями поправок, Регламентами або Директивами ЄС); в) питомi масовi викиди забруднювальних речовин не мають перевищувати граничнодопустимi значення, помноженi на зазначенi коефiцiєнти: за випробуванням типу I згiдно з R83: для оксиду вуглецю, сумарних неметанових вуглеводнiв, оксидiв азоту, суми вуглеводнiв та оксидiв азоту - 1,3; для завислих частинок - 2,0; за стацiонарним випробувальним циклом згiдно з R49: для оксиду вуглецю - 1,3; для сумарних вуглеводнiв, оксидiв азоту, завислих частинок - 1,7. Випробування здiйснюють з використанням товарного палива вiдповiдно до рекомендацiй виробника КТЗ, яке вiдповiдає вимогам чинного в Українi технiчного регламенту. Вiдповiднiсть багатопаливних КТЗ визначають за результатами випробування на одному видi палива, що визначає заявник як основний вид. Допускається проведення випробування двигуна у складi автомобiля на роликовому стендi за режимами, еквiвалентними режимам стацiонарного випробувального циклу згiдно з R49, з врахуванням механiчних втрат в трансмiсiї та опору кочення. Для категорiй КТЗ M1, M2, N1 i N2 з контрольною масою понад 2,610 кг (або з постiйним приводом на всi колеса, конструкцiя якого не дає змоги проводити випробовування КТЗ на роликовому моделюючому стендi з однiєю вiссю) i категорiй M3 i N3, якi виготовленi для ринку США не ранiше 2010 року, та з 01 сiчня 2025 року - не ранiше 2015 року допускається застосування технiчною службою альтернативних методiв випробування двигуна у складi КТЗ на роликовому стендi (або на дорозi) з використанням альтернативних методiв визначення питомих масових викидiв забруднювальних речовин. Питомi масовi викиди забруднювальних речовин визначаються хоча б в одному iз навантажувальних режимiв, еквiвалентних режимам стацiонарного випробувального циклу, або в позацикловому режимi, визначених R49, та не мають перевищувати нормативних значень, помножених на коефiцiєнт розрахункового навантаження двигуна, що дорiвнює Mк / 100, де Mк - вiдсоток розрахункового навантаження двигуна; |
| "Н2" | - | крiм вимог щодо маркування; |
| "П" | - | для КТЗ пiдвищеної прохiдностi допускається не
виконувати вимоги зазначених документiв
стосовно: а) встановлення бокових та заднiх захисних пристроїв (для КТЗ категорiй N2G, N3G); б) показникiв зовнiшнього шуму - допускається застосування вимог серiї поправок R51-01 (для КТЗ категорiй M2G, M3G, що сконструйованi на базi КТЗ категорiй N2G, N3G, мають привод одночасно на всi колеса та призначенi для перевезення пасажирiв певних категорiй або певних професiй (наприклад, вахтовi КТЗ), та N3G, якi мають привод одночасно на всi колеса); в) пристроїв непрямого огляду та їх встановлення - допускається застосування вимог серiї поправок R46-01 (для КТЗ категорiй N3, N3G, що мають капотну компоновку (кабiна за двигуном), та КТЗ категорiй M3, M3G, що сконструйованi на їх базi); |
| "Р" | - | а) вимоги пунктiв 5.5.1, 5.5.2.1, 5.5.2.2 R53 не
застосовуються для КТЗ категорiї L4; б) вимоги пункту 5.14.9 R53 є факультативними i застосовуються в разi встановлення на КТЗ категорiй L4, L5, L7; в) вимоги пунктiв 5.5.1, 5.5.2.1, 5.5.2.2 R74 не застосовуються для КТЗ категорiї L2 з асиметричним розташуванням колiс; г) вимоги пункту 5.14.3 R74 є факультативними i застосовуються в разi встановлення на КТЗ категорiй L2, L6; |
| "С" | - | визначення розмiрiв та параметрiв розташування захисних пристроїв (за винятком вимог, що пов'язанi з руйнiвними випробовуваннями); |
| "Т" | - | а) R67 (ЗНГ) вимоги: пунктiв 4.1, 4.3a - 4.3h, 6.3.1.1 - 6.3.1.4, 6.3.2, 6.4 - 6.14, 6.15.10.1, 6.15.10.2, 6.15.10.5, 6.15.12.1, 17.1.1, 17.1.4 - 17.1.7, 17.2, 17.3.1.1 - 17.3.1.13, 17.4.1 - 17.4.5, 17.6.2 - 17.6.4, 17.6.5.1 - 17.6.5.4, 17.6.5.6, 17.7.1 - 17.7.4, 17.7.6 - 17.7.9, 17.8.1, 17.8.3, 17.8.4, 17.8.6 - 17.8.8, 17.9.1, 17.9.2, 17.9.4, 17.10, 17.11.1 - 17.11.3, 17.11.5, 17.11.6 R67; б) R110 (СПГ) вимоги: пунктiв 4.12; 6.1, 6.3; 8.4 - 8.11, 18.1.1, 18.1.4 - 18.1.7, 18.1.8, 18.2, 18.3.1, 18.4.1 - 18.4.3, 18.5.1.1, 18.5.4.1, 18.5.5.1 - 18.5.5.4, 18.5.5.6, 18.5.5.7, 18.7.1, 18.7.4 - 18.7.8, 18.8.1 - 18.8.3, 18.8.5 - 18.8.7, 18.9.1, 18.10, 18.11.1, 18.11.2 R110; пункту 1 додатка 3A до R110; в) R110 (ЗПГ) вимоги: пунктiв 4.14, 6.1, 6.4, 8.14 - 8.22, 18.1.1, 18.1.4 - 18.1.7, 18.1.8, 18.2, 18.3.4, 18.4.1 - 18.4.3, 18.6, 18.7.1.1, 18.7.4 - 18.7.8, 18.7.9, 18.8.1 - 18.8.2, 18.8.5 - 18.8.7, 18.9.2, 18.10.1, 18.10.2, 18.11.1, 18.11.2, 18.12, 18.13 R110; пункту 1 додатка 3B до R110; |
| "У" | - | вимоги пункту 6.2.4 R79; |
| "Ф" | - | вимоги щодо мiцностi сидiнь; |
| "Ц" | - | КТЗ мають бути обладнанi пристроями обмеження
швидкостi вiдповiдно до вимог R89. Вимоги не застосовуються до КТЗ: а) призначених для перевезення пасажирiв, з конструктивною максимальною швидкiстю менше 100 км/год, що пiдтверджено документально виробником ДТЗ (крiм автобусiв спецiалiзованого призначення, що використовуються для перевезення школярiв); б) призначених для перевезення вантажiв, з конструктивною максимальною швидкiстю менше 90 км/год, що пiдтверджено документально виробником ДТЗ; в) що експлуатуються Збройними Силами України, силами цивiльного захисту, силами пiдтримання громадського порядку та iншими пiдроздiлами екстреної допомоги населенню; г) якi застосовують як громадський або комунальний транспорт виключно в межах мiста; |
| "Ц1" | - | вимоги пункту 1.1.5 додатка 5 до R89 (проводиться одне випробування на нижчiй передачi, що теоретично дозволяє перевищити встановлену швидкiсть обмеження); |
| "Ч" | - | вимоги пунктiв 5.1.1.2, 5.1.1.3.1, 5.1.1.3.4, 5.1.1.4, 5.1.1.5.2, 5.1.1.6, 5.1.2.2 - 5.1.2.6, 5.1.3 - 5.1.5 R105-04; вимоги пунктiв 5.1.1.2.2, 5.1.1.3, 5.1.1.4, 5.1.1.5, 5.1.1.6, 5.1.1.7, 5.1.1.8, 5.1.1.9.2, 5.1.2, 5.1.3 - 5.1.6 R105-06; |
| "Ш" | - | а) вимоги R107-02: пунктiв 7.2.2 - 7.2.3, 7.5.1.2, 7.5.3, 7.5.4, 7.6.1 - 7.6.4, 7.6.5, 7.6.7 - 7.6.11, 7.7.1 - 7.7.9, 7.7.11, 7.7.12.2, 7.8; 7.11 - 7.14 додатка 3 до R107-02; додатка 7 до R107-02; пунктiв 1, 2, 3.1 - 3.7, 3.9 - 3.11 додатка 8 до R107-02; пунктiв 3.2.3.1, 3.2.3.2.2, 3.2.3.3 додатка 11 до R107-02; пунктiв 2.1 - 2.9, 3.1, 3.2, 3.4, 3.5, 3.7, 3.9, 3.10.9, 4.1 - 4.7, 5.1, 5.2 додатка 12 до R107-02; або вимоги R107-05: пунктiв 7.2.2, 7.2.3, 7.5.1.2, 7.5.3, 7.5.4, 7.6.1 - 7.6.4, 7.6.7 - 7.6.9, 7.6.11, 7.7.1 - 7.7.8, 7.7.11, 7.7.12.2, 7.8, 7.11 - 7.14 додатка 3 до R107-05; додатка 7 до R107-05; пунктiв 1, 2, 3.1 - 3.7, 3.9, 3.10 (крiм п. 3.10.5.3), 3.11 додатка 8 до R107-05; пунктiв 3.2.3.1, 3.2.3.2.2, 3.2.3.3 додатка 11 до R107-05; пунктiв 2.1 - 2.3, 2.6, 2.7, 2.9, 3.1, 3.2, 3.4, 3.5, 3.7, 3.9, 3.10.9, 4.1, 4.3 - 4.7 додатка 12 до R107-05; б) КТЗ, що призначенi для перевезення пасажирiв на мiських та примiських маршрутах, мають вiдповiдати вимогам R107, у тому числi щодо пристосувань для користування такими транспортними засобами особами з iнвалiднiстю з вадами зору, слуху та з ураженнями опорно-рухового апарату, i обов'язково мати зовнiшнi звуковi iнформатори номера та кiнцевих зупинок маршруту, текстовi та звуковi системи у салонi для оголошення зупинок; в) можуть не застосовуватись окремi вимоги R107, якщо будуть наданi докази того, що призначення КТЗ унеможливлює виконання цих вимог; |
| "Ш1" | - | вимоги пунктiв 4.2, 4.3, 4.4, 4.5 - 4.8, 4.11, 4.12, 4.13.1.1 - 4.13.1.6, 4.13.6, 4.14 - 4.18, 5.1 - 5.6, 5.7.8 - 5.7.11 ДСТУ 7013:2009; |
| "Ш2" | - | вимоги пунктiв 4.1 - 4.3, 4.4.1, 4.4.2.1, 4.4.2.2, 4.4.2.4, 4.4.2.5, 4.4.3.1 - 4.4.3.9, 4.5.1, 4.5.3 - 4.5.15, 4.5.17 - 4.5.20 ДСТУ ГОСТ 30478:2006; |
| "Ю" | - | конструкцiя причепiв має вiдповiдати вимогам: а) вертикальна статична навантага в центрi сфери зчiпної головки за повної маси причепа перебуває в межах вiд 250 H до 3500 H; б) висота причепа не бiльше 1,8 ширини колiї причепа або не бiльше 3 м; в) для причепа, установленого на горизонтальну поверхню дороги, з горизонтально розмiщеною внутрiшньою поверхнею пiдлоги вiдношення маси, що припадає на шину (шини) з однiєї сторони причепа, до його повної маси не перевищує 0,55; г) зчiпна головка дишла причепа вiдповiдає вимогам R55-01; ґ) конструкцiя та розмiри дишла (рами) забезпечують можливiсть його вiдхилення вiдносно зчiпної кулi, встановленої на автомобiлi, на кути, передбаченi R55-01; д) висота розмiщення центра сфери зчiпної головки горизонтально розмiщеного причепа повної маси над рiвнем дороги має становити 430 ± 35 мм. Для житлових та вантажних причепiв горизонтальнiсть встановлюється по пiдлозi або вантажнiй поверхнi, а для таких, що не мають поверхнi, наприклад, причепи для перевезення човнiв, - лiнiю вiдлiку вказує виробник; е) передбачено мiсця для установлення домкрата або пристроїв, що забезпечують вивiшування колеса над площиною дороги; є) орган керування стоянковою системою гальмування причепа розмiщено з правого боку в переднiй частинi дишла (рами); ж) причiп обладнано надколiсними захисними пристроями (крилами, бризковиками), якщо деталi кузова не виконують функцiй цих пристроїв; з) причiп, який не має системи аварiйного гальмування, обладнано двома запобiжними ланцюгами (тросами), якi у разi обриву (пошкодження) зчiпної кулi або зчiпної головки не дозволяють дишлу торкатися поверхнi дороги i забезпечують з'єднання тягача з причепом. Допускається обладнання тiльки одним ланцюгом за умови, що точка його крiплення розташована в межах 100 мм вiд вертикальної площини, що проходить через центр з'єднання зчiпного пристрою; и) причiп укомплектовано щонайменше двома упорами для забезпечення утримання його в нерухомому станi; i) причiп має одну або декiлька опорних стiйок, що забезпечують стiйкiсть причепа у вiдчепленому станi i не погiршують показникiв прохiдностi автопоїзда; ї) причiп категорiї O1, що має бiльше однiєї осi, має бути обладнаний гальмiвними системами вiдповiдно до вимог R13. |
V. Перелiк вимог щодо iндивiдуального затвердження КТЗ, що були у користуваннi, категорiй M, N, O, L
| N з/п | Позначення документа вимоги | Особливiсть застосування вимог та/або значення показникiв | Об'єкт затвердження | Застосування вимог для КТЗ категорiй | ||||||||||||||||
| M1 | M2 | M3 | N1 | N2 | N3 | O1 | O2 | O3 | O4 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | ||||
| 1 | ДСТУ 3649:2010 | А3 | Технiчний стан КТЗ | Х1 | Х1 | Х1 | Х1 | Х1 | Х1 | Х1 | Х1 | Х1 | Х1 | - | - | - | - | - | - | - |
| 2 | R1 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 3 | R2 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 4 | R3 | Свiтловiдбивачi | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | |
| 5 | R4 | Пристрої освiтлення заднього номерного знака | А | А | А | А | А | А | А | А | А | А | - | - | - | - | - | - | - | |
| 6 | R6 | Покажчики поворотiв | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | |
| 7 | R7 | Контурнi вогнi (крiм категорiї L), пiдфарники, заднi габаритнi вогнi, стоп-сигнали | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | А | |
| 8 | R8 | Фари ближнього i дальнього свiтла (включно з фарами H1, H2, H3, HB3, HB4, H7, H8, H9, IR1 та/або HIR21) | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 9 | R13 | Б | Системи гальмування КТЗ категорiй M, N, O | - | Х1 + Б1 | Х1 + Б1 | Х1 + Б1 | Х1 + Б1 | Х1 + Б1 | Х1 + Б1 | Х1 + Б1 | Х1 + Б1 | Х1 + Б1 | - | - | - | - | - | - | - |
| 10 | R13 H | Б | Системи гальмування легкових автомобiлiв | Х1 + Б1 | - | - | Х1 + Б1 | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 11 | R14 | Крiплення ременiв безпеки | Х1 + В | Х1 + В | Х1 + В | Х1 + В | Х1 + В | Х1 + В | - | - | - | - | - | - | - | - | - | - | - | |
| 12 | R16 | Ременi безпеки | А + Г | А + Г | А + Г | А + Г | А + Г | А + Г | - | - | - | - | - | - | - | - | - | - | - | |
| 13 | R19 | Переднi протитуманнi фари | А | А | А | А | А | А | - | - | - | - | - | - | А | А | А | - | А | |
| 14 | R20 | Фари ближнього i дальнього свiтла (H4) | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 15 | R23 | Фари заднього ходу | А | А | А | А | А | А | А | А | А | А | - | - | - | - | А | - | А | |
| 16 | R36 | Конструкцiя автобусiв | - | Х1 + Е | Х1 + Е | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 17 | R38 | Заднi протитуманнi лiхтарi | А | А | А | А | А | А | А | А | А | А | А | - | - | А | А | - | А | |
| 18 | R39 | Спiдометри та їх встановлення | Ш | Ш | Ш | Ш | Ш | Ш | - | - | - | - | Ш | Ш | Ш | Ш | Ш | Ш | Ш | |
| 19 | R40 | Викиди забруднювальних речовин КТЗ | - | - | - | - | - | - | - | - | - | - | - | - | Х1 + Ж | Х1 + Ж | Х1 + Ж | - | Х1 + Ж | |
| 20 | R43 | Безпечне скло та скломатерiали | А + И | А + И | А + И | А + И | А + И | А + И | А | А | А | А | - | - | - | - | - | - | - | |
| 21 | R46 | К | Пристрої непрямого огляду та їх встановлення | Х1 + К1 | Х1 + К1 | Х1 + К1 | Х1 + К1 | Х1 + К1 | Х1 + К1 | - | - | - | - | - | - | - | - | - | Х1 + К1 | Х1 + К1 |
| 22 | R47 | Викиди забруднювальних речовин КТЗ | - | - | - | - | - | - | - | - | - | - | Х1 + Ж | Х1 + Ж | - | - | - | Х1 + Ж | - | |
| 23 | R48 | Встановлення пристроїв освiтлення i свiтлової сигналiзацiї | Х1 + Л | Х1 + Л | Х1 + Л | Х1 + Л | Х1 + Л | Х1 + Л | Х1 + Л | Х1 + Л | Х1 + Л | Х1 + Л | - | - | - | - | - | - | - | |
| 24 | R49 | М | Викиди забруднювальних речовин КТЗ | А або (Х1 + М1, М2) | А або (Х1 + М1) | А або (Х1 + М1) | А або (Х1 + М1, М2) | А або (Х1 + М1) | А або (Х1 + М1) | - | - | - | - | - | - | - | - | - | - | - |
| 25 | R50 | Пiдфарники, габаритнi вогнi, стоп-сигнали, покажчики повороту, пристрої освiтлювання заднього номерного знака | - | - | - | - | - | - | - | - | - | - | А | А | А | А | А | А | А | |
| 26 | R52 | Конструкцiя автобусiв | - | Х1 + Е | Х1 + Е | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 27 | R53 | Н, Н1 | Встановлення пристроїв освiтлення i свiтлової сигналiзацiї | - | - | - | - | - | - | - | - | - | - | - | - | Х1 + Л | Х1 + Л | Х1 + Л | - | Х1 + Л |
| 28 | R56 | Фари мопедiв (ближнє свiтло) | - | - | - | - | - | - | - | - | - | - | А | А | - | - | - | - | - | |
| 29 | R57 | Фари мотоциклiв | - | - | - | - | - | - | - | - | - | - | - | - | А | А | А | А | А | |
| 30 | R58 | П | Заднi захиснi пристрої | - | - | - | - | Х1 + П1 | Х1 + П1 | - | - | Х1 + П1 | Х1 + П1 | - | - | - | - | - | - | - |
| 31 | R67 | Газобалоннi КТЗ на зрiдженому | Х1 + Р | Х1 + Р | Х1 + Р | Х1 + Р | Х1 + Р | Х1 + Р | - | - | - | - | - | - | - | - | - | - | - | |
| 32 | R72 | Фари мотоциклiв (HS1) | - | - | - | - | - | - | - | - | - | - | - | - | А | А | А | - | - | |
| 33 | R73 | П | Боковий захист | - | - | - | - | Х1 + П1 | Х1 + П1 | - | - | Х1 + П1 | Х1 + П1 | - | - | - | - | - | - | - |
| 34 | R74 | Н, Н1 | Встановлення пристроїв освiтлення i свiтлової сигналiзацiї | - | - | - | - | - | - | - | - | - | - | Х1 + Л | Х1 + Л | - | - | - | Х1 + Л | - |
| 35 | R76 | Фари мопедiв (ближнє та дальнє свiтло) | - | - | - | - | - | - | - | - | - | - | А | А | - | - | - | А | - | |
| 36 | R77 | Стоянковi вогнi | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 37 | R78 | Системи гальмування | - | - | - | - | - | - | - | - | - | - | Х1 + С | Х1 + С | Х1 + С | Х1 + С | Х1 + С | Х1 + С | Х1 + С | |
| 38 | R80 | Т | Сидiння | - | А або Х1 | А або Х1 | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 39 | R82 | Фари мопедiв (HS2) | - | - | - | - | - | - | - | - | - | - | А | А | - | - | - | А | - | |
| 40 | R83 | М | Викиди забруднювальних речовин КТЗ | А або А1 або А2 або (Х1 + М1, М2) | А або (Х1 + М1) | - | А або А1 або А2 або (Х1 + М1, М2) | А або (Х1 + М1) | - | - | - | - | - | - | - | - | - | - | - | - |
| 41 | R87 | Деннi ходовi вогнi | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 42 | R89 | У | Пристрої обмеження швидкостi | - | Х1 + У1 | Х1 + У1 | - | Х1 + У1 | Х1 + У1 | - | - | - | - | - | - | - | - | - | - | - |
| 43 | R91 | Боковi габаритнi вогнi | А | А | А | А | А | А | А | А | А | А | - | - | - | - | - | - | - | |
| 44 | R98 | Фари ближнього i дальнього свiтла, оснащенi газорозрядними джерелами свiтла | А | А | А | А | А | А | - | - | - | - | - | - | А | - | - | - | - | |
| 45 | R105 | КТЗ для перевезення небезпечних вантажiв | - | - | - | Х1 + Ф | Х1 + Ф | Х1 + Ф | Х1 + Ф | Х1 + Ф | Х1 + Ф | Х1 + Ф | - | - | - | - | - | - | - | |
| 46 | R107 | Конструкцiя автобусiв | - | Х1 + Е | Х1 + Е | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 47 | R110 | Газобалоннi КТЗ на стисненому природному газi (СПГ) та/або зрiдженому природному газi (ЗПГ) | Х1 + Р | Х1 + Р | Х1 + Р | Х1 + Р | Х1 + Р | Х1 + Р | - | - | - | - | - | - | - | - | - | - | - | |
| 48 | R112 | Фари, якi випромiнюють асиметричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або свiтлодiодними модулями | А | А | А | А | А | А | - | - | - | - | А | А | А | А | А | А | А | |
| 49 | R113 | Фари, якi випромiнюють симетричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або газорозрядними джерелами та/або свiтлодiодними модулями | - | - | - | - | - | - | - | - | - | - | А | А | А | А | А | А | А | |
| 50 | R119 | Вогнi пiдсвiчування поворотiв | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 51 | R123 | Адаптивнi системи переднього освiтлення | А | А | А | А | А | А | - | - | - | - | - | - | - | - | - | - | - | |
| 52 | R134 | КТЗ, що працюють на воднi | Х | Х | Х | Х | Х | Х | - | - | - | - | - | - | - | - | - | - | - | |
| 53 | R146 | КТЗ, що працюють на воднi | - | - | - | - | - | - | - | - | - | - | Х | Х | Х | Х | Х | - | - | |
| 54 | Ч | Конструкцiя причепiв | - | - | - | - | - | - | Х1 | Х1 | - | - | - | - | - | - | - | - | - | |
| 55 | ДСТУ 7013:2009 | Конструкцiя автобусiв для перевезення школярiв | - | Х1 + Е | Х1 + Е | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 56 | ДСТУ ГОСТ 30478:2006 | Конструкцiя автобусiв для перевезення осiб з iнвалiднiстю | - | Х1 + Е | Х1 + Е | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
Пiдтвердженням вiдповiдностi КТЗ встановленим у таблицi вимогам є:
| "-" | - | вимоги не застосовують для даної категорiї КТЗ; |
| "+" | - | вимоги застосовують з урахуванням визначених у цьому роздiлi критерiїв; |
| "Х1" | - | протокол випробувань КТЗ наданий
акредитованою випробувальною лабораторiєю, у
якому зазначений iдентифiкацiйний номер КТЗ,
заявленого на проведення iндивiдуального
затвердження. Як пiдтвердження вiдповiдностi екологiчним нормам, крiм протоколiв випробувань, також може бути зараховано одне iз наведеного: - iнформацiя, наведена в реєстрацiйних документах, виданих компетентними органами країни попередньої реєстрацiї; - маркування щодо вiдповiдностi Директивi 2007/46/ЕС та/або подальшим переглядам, Директивам, якi включають вимоги щодо екологiчних показникiв не нижчi нiж передбаченi чинним законодавством України; - iнформацiя про затвердження типу КТЗ згiдно з Женевською Угодою 1958 року, що офiцiйно надана органом затвердження типу або технiчною службою, або iнформацiя надана виробником КТЗ, або його уповноваженим представником, стосовно вiдповiдностi транспортного засобу екологiчним нормам; |
| "А" | - | маркування щодо вiдповiдностi Правилу ЄЕК ООН, альтернативнiй Директивi ЄС. У разi вiдсутностi зазначеного маркування для пiдтвердження вiдповiдностi застосовуються приписи доповнення 2 частини I додатка IV Директиви 2007/46/ЕС або позитивний висновок, наданий технiчною службою. |
Особливiсть застосування вимог та/або значення показникiв:
| "А1" | - | Для КТЗ категорiй M1 та N1, якi виготовленi
для ринку США, альтернативним пiдтвердженням
вiдповiдностi R83 або Регламенту N 715/2007 у частинi
викидiв забруднювальних речовин з
вiдпрацьованими газами є пiдтвердження
вiдповiдностi вимогам роздiлу 13 Кодексу норм
Калiфорнiї, що передбачено у роздiлi 2 додатка I
Регламенту N 692/2008. Пiдтвердженням вiдповiдностi нормам, еквiвалентним вимогам рiвня "Євро-5", є вiдповiднiсть КТЗ у частинi викидiв забруднювальних речовин з вiдпрацьованими газами нормам LEV II штату Калiфорнiя, США вiдповiдно до Секцiй 1961(a) та 1961(b)(1)(C)(1) роздiлу 13 Кодексу норм Калiфорнiї за умови, що КТЗ було вироблено не ранiше 2010 року. Пiдтвердженням вiдповiдностi нормам, еквiвалентним вимогам рiвня "Євро-6", є вiдповiднiсть КТЗ у частинi викидiв забруднювальних речовин з вiдпрацьованими газами нормам LEV III штату Калiфорнiя, США вiдповiдно до Секцiї 1961.2(a) роздiлу 13 Кодексу норм Калiфорнiї за умови, що КТЗ було вироблено не ранiше 2015 року. КТЗ має бути оснащений: системою бортової дiагностики, яка забезпечує можливiсть комунiкацiї iз дiагностичним обладнанням; пристроєм рециркуляцiї картерних газiв; системою обмеження викидiв вiд випаровування палива для бензинових двигунiв; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "А2" | - | визначення вiдповiдностi екологiчним нормам, якi
дiють вiдповiдно до Закону України "Про деякi
питання ввезення на митну територiю України та
проведення першої державної реєстрацiї
транспортних засобiв", та iндивiдуальне
затвердження КТЗ товарної позицiї 8703 УКТЗЕД, що
були в користуваннi та були виробленi для
європейського ринку або для ринку США i ввезенi на
територiю України з метою вiльного обiгу,
здiйснюють як викладено нижче. 1. Екологiчна норма, якiй вiдповiдають КТЗ за кодом товарної позицiї 8703 УКТЗЕД категорiй M1 i N1, що були у користуваннi, з наявними конструктивними ознаками призначення для європейського ринку, якi не мають на дату оцiнки вiдповiдностi документального пiдтвердження про вiдповiднiсть європейським вимогам, встановленим Порядком затвердження конструкцiї транспортних засобiв, їх частин та обладнання, затвердженим наказом Мiнiстерства iнфраструктури України вiд 17 серпня 2012 року N 521, зареєстрованим у Мiнiстерствi юстицiї України 14 вересня 2012 року за N 1586/21898 (далi - Порядок), може бути пiдтверджена за даними щодо дати першої реєстрацiї КТЗ як нового в ЄС, якщо на дату першої реєстрацiї вiдповiдний рiвень вимог дiяв як обов'язковий в країнi членi ЄС, де КТЗ був вперше зареєстрований, як це визначено у таблицi А2.1. Таблиця А2.1. Дати введення в ЄС як обов'язкових екологiчних норм до КТЗ категорiй M1 i N1 пiд час їх першої реєстрацiї
Примiтка: 2. За результатами огляду та iдентифiкацiї КТЗ
данi щодо дати першої реєстрацiї КТЗ як нового в
ЄС повиннi узгоджуватися з даними щодо року
виробництва КТЗ. Таблиця А2.2. Прийнята еквiвалентнiсть європейських екологiчних норм "Євро" та норм штату Калiфорнiя (США)
Примiтка: 7. КТЗ, до якого застосовують таблицю А2.2, за
категорiєю має пiдпадати пiд сферу застосування
Правил ЄЕК ООН N 83 серiї поправок, якими
встановлено вiдповiдний європейський екологiчний
рiвень. Таблиця А2.3. Прийнята еквiвалентнiсть європейських екологiчних норм рiвнiв "Євро-2" - "Євро-5" та федеральних норм (США)
Примiтки: |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "А3" | - | за винятком вимог пунктiв 1 - 4, 5.3 - 5.8, 6.1.1, 6.1.3, 6.1.5, 6.2.1.2, 6.2.1.3, 6.2.1.5, 6.2.1.7, 6.2.2, 6.3.6 - 6.3.8, 6.4.4, 6.4.6.2, 6.4.6.3, 6.4.8, 6.4.9, 6.5.2, 6.5.5, 6.6.7, 6.7, 6.8.2 - 6.8.4, 6.8.6, 6.8.9, 6.8.11, 6.8.12, 6.8.17, 6.8.18, 6.8.20 - 6.8.23, 6.8.25 - 6.8.27 ДСТУ 3649:2010; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Б" | - | а) вимоги R13 або R13H застосовують залежно вiд
категорiї КТЗ; б) КТЗ категорiї M3 (iз дизелями) мають бути обладнанi зносостiйкою системою гальмування або ретардером; в) КТЗ категорiй N2, N2G, N3, N3G, M2, M2G, M3, M3G, O3, O4 мають бути оснащенi АБС (за винятком КТЗ, що перебувають в експлуатацiї в Українi i на момент переобладнання не мали АБС); |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Б1" | - | а) вимоги пунктiв 5.1.2 - 5.1.4, 5.2 (крiм 5.2.1.32, 5.2.1.33,
5.2.2.23) R13 або пунктiв 5.1.2, 5.1.4, 5.2 R13H щодо конструкцiї
гальмiвних систем i системи сигналiзацiї КТЗ (з
урахуванням категорiї КТЗ); б) ефективнiсть робочої i стоянкової гальмiвних систем КТЗ, що були переобладнанi в Українi (зi змiною гальмiвної системи, або повної маси та її розподiлу по осях, або колiсної формули) або самостiйно сконструйованi в Українi, має вiдповiдати вимогам пунктiв 1.4.2, 1.5, 2.1.1, 2.3, 3.1, 3.2 додатка 4 до R13 або вимогам пунктiв 1.4.2, 1.5, 2.1.1, 2.3 додатка 3 до R13H (з урахуванням категорiї КТЗ); |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "В" | - | вимоги пункту 5.3.2 R14; КТЗ категорiй M2, M3 класiв I, II та A мають бути обладнанi ременями безпеки сидiння водiя; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Г" | - | вимоги додатка 16 до R16; КТЗ категорiй M2, M3 класiв I, II та A мають бути обладнанi ременями безпеки сидiння водiя; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Е" | - | а) R36 вимоги: пунктiв 5.3.2 (тiльки за показниками мас), 5.3.4, 5.5.1.2, 5.5.2.1, 5.5.2.2, 5.5.2.4, 5.5.3.1, 5.5.3.2, 5.5.4, 5.5.7, 5.6.1 - 5.6.4, 5.6.7 - 5.6.9, 5.6.11, 5.7.1 - 5.7.8 (крiм 5.7.8.1.1), 5.7.11, 5.8, 5.12 - 5.15 R36; пунктiв 2.1 - 2.3, 2.6, 2.7, 2.9, 3.1, 3.2, 3.4, 3.5, 3.7, 3.9, 3.10.9, 4.1, 4.3 - 4.7 додатка 7 до R36; б) R52 вимоги: пунктiв 5.3.2 (тiльки за показниками мас), 5.3.4, 5.5.1.2, 5.5.2.1, 5.5.2.4, 5.5.3.1, 5.5.3.2, 5.5.4.1, 5.5.4.2, 5.5.4.5, 5.5.7, 5.6.1 - 5.6.4, 5.6.7 - 5.6.9, 5.6.11, 5.7 - 5.13 R52; в) R107-02 вимоги: пунктiв 7.2.3, 7.5.1.2, 7.5.3.1, 7.5.3.2, 7.5.4, 7.6.1 - 7.6.4, 7.6.7 - 7.6.9, 7.6.11, 7.7.1 - 7.7.8 (крiм 7.7.8.1.1), 7.7.11, 7.8, 7.11 - 7.14 додатка 3 до R107-02; додатка 7 до R107-02; пунктiв 1, 2, 3.1 - 3.7, 3.9 - 3.11 додатка 8 до R107-02; пункту 3.2.3.1 додатка 11 до R107-02; пунктiв 2.1 - 2.3, 2.6, 2.7, 2.9, 3.1, 3.2, 3.4, 3.5, 3.7, 3.9, 3.10.9, 4.1, 4.3 - 4.7 додатка 12 до R107-02; г) R107-05 вимоги: пунктiв 7.2.3, 7.5.1.2, 7.5.3.1, 7.5.3.2, 7.5.4, 7.6.1 - 7.6.4, 7.6.7 - 7.6.9, 7.6.11, 7.7.1 - 7.7.8, 7.7.11, 7.7.12.2, 7.8, 7.11 - 7.14 додатка 3 до R107-05; додатка 7 до R107-05; пунктiв 1, 2, 3.1 - 3.7, 3.9, 3.10 (крiм 3.10.5.3), 3.11 додатка 8 до R107-05; пункту 3.2.3.1 додатка 11 до R107-05; пунктiв 2.1 - 2.3, 2.6, 2.7, 2.9, 3.1, 3.2, 3.4, 3.5, 3.7, 3.9, 3.10.9, 4.1, 4.3 - 4.7 додатка 12 до R107-05; ґ) колiснi транспортнi засоби, що призначенi для перевезення пасажирiв на мiських та примiських маршрутах, мають вiдповiдати зазначеним у пiдпунктi "г" цього пункту вимогам R107-02, у тому числi щодо пристосувань для користування такими транспортними засобами особами з iнвалiднiстю з вадами зору, слуху та з ураженнями опорно-рухового апарату, i обов'язково мати зовнiшнi звуковi iнформатори номера та кiнцевих зупинок маршруту, текстовi та звуковi системи у салонi для оголошення зупинок; д) ДСТУ 7013:2009 вимоги: пунктiв 4.2, 4.3, 4.5 - 4.8, 4.11, 4.12, 4.13.1.1 - 4.13.1.6, 4.13.6, 4.14 - 4.18, 5.1 - 5.6, 5.7.8 - 5.7.11 ДСТУ 7013:2009; е) ДСТУ ГОСТ 30478:2006 вимоги: пунктiв 4.1 - 4.3, 4.4.1, 4.4.2.1, 4.4.2.2, 4.4.2.4, 4.4.2.5, 4.4.3.1 - 4.4.3.9, 4.5.1, 4.5.3 - 4.5.15, 4.5.17 - 4.5.20 ДСТУ ГОСТ 30478:2006; є) можуть не застосовуватись окремi вимоги R36, R52, R107, якщо будуть наданi докази того, що призначення КТЗ унеможливлює виконання цих вимог; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Ж" | - | вимога щодо вмiсту оксиду вуглецю у вiдпрацьованих газах у режимi холостого ходу, значення якого не має перевищувати 4,5 %; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "И" | - | вимоги щодо свiтлопропускання вiтрового скла та стекол, що входять до зони оглядання з мiсця водiя (крiм стекол розмiщених за першим рядом сидiнь); | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "К" | - | допускається застосування вимог серiї поправок R46-01 для КТЗ категорiй N3, N3G, що мають капотну компоновку (кабiна за двигуном), та КТЗ категорiй M3, M3G, що сконструйованi на їх базi; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "К1" | - | вимоги пунктiв 15.2.1, 15.2.3 R46; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Л" | - | а) вимоги щодо кiлькостi, кольору, режиму та
сигналiзацiї роботи зовнiшнiх свiтлових приладiв; б) для КТЗ, що були переобладнанi в Українi (за винятком транспортних засобiв, переобладнаних для роботи на газовому моторному паливi та альтернативних видах рiдкого i газового палива) або самостiйно сконструйованi в Українi, додатково перевiряється розташування зовнiшнiх свiтлових приладiв; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "М" | - | а) серiя поправок вiдповiдних Правил ЄЕК ООН,
допустимi граничнi рiвнi викидiв та строки їх
обов'язкового запровадження визначаються
законодавством України. З урахуванням пункту 12
Перехiдних положень Правил ЄЕК ООН N 83-07 протягом
трьох рокiв з дати запровадження екологiчних норм
"Євро-6" в Українi (як обов'язкових) гранично
допустиме значення кiлькостi викидiв частинок
становить 6,0 х 1012 од/км, як це визначено у
примiтках 1, 2 до таблицi 1 Правил ЄЕК ООН N 83-07; б) вимоги не застосовуються до КТЗ, що були: у користуваннi i ввозяться до України пiд час переселення громадян на постiйне мiсце проживання; переобладнанi в Українi; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "М1" | - | вiдповiднiсть наведеним нижче вимогам: а) наявнiсть OBD (згiдно з Правилами ЄЕК ООН з вiдповiдними серiями поправок, Регламентами або Директивами ЄС); б) для КТЗ з бензиновими двигунами - наявнiсть системи контролю випаровувань палива (згiдно з Правилами ЄЕК ООН з вiдповiдними серiями поправок, Регламентами або Директивами ЄС); в) питомi масовi викиди забруднювальних речовин не мають перевищувати бiльше нiж на 20 % граничнодопустимi значення, встановленi для перевiрки функцiонування бортової дiагностичної системи з врахуванням перехiдних положень: за випробуванням типу I згiдно з R83 - оксид вуглецю, сумарнi неметановi вуглеводнi, оксиди азоту, завислi частинки (застосовують норми за пiдпунктом 3.3.1 пункту 3.3 додатка 11 згiдно з R83-06 та за таблицею А11/2 щодо двигунiв з примусовим запалюванням та за таблицею А11/3 щодо дизелiв згiдно з R83-07); за стацiонарним випробувальним циклом згiдно з R49 - оксиди азоту, завислi частинки. Випробування здiйснюють з використанням товарного палива вiдповiдно до рекомендацiй заводу-виробника КТЗ, яке вiдповiдає вимогам чинного в Українi технiчного регламенту. Вiдповiднiсть багатопаливних КТЗ визначають за результатами випробування на одному видi палива, що визначає заявник як основний вид. КТЗ, що був у користуваннi, наданий для iндивiдуального затвердження, має бути витриманий безпосередньо перед випробовуванням типу I згiдно з Правилами ЄЕК ООН N 83 протягом не менше двох годин у випробувальному примiщеннi з вимкненим двигуном та вiдкритим капотом при температурi повiтря у випробувальному примiщеннi в межах +20° C ... +30° C. Допускається проведення випробування двигуна у складi автомобiля на роликовому стендi за режимами, еквiвалентними режимам стацiонарного випробувального циклу згiдно з R49, з урахуванням механiчних втрат в трансмiсiї та опору кочення. Для категорiй КТЗ M1, M2, N1 i N2 з контрольною масою понад 2,610 кг (або з постiйним приводом на всi колеса, конструкцiя якого не дає змоги проводити випробовування КТЗ на роликовому моделюючому стендi з однiєю вiссю) i категорiй M3 i N3, якi виготовленi для ринку США не ранiше 2010 року, та з 01 сiчня 2025 року - не ранiше 2015 року допускається застосування технiчною службою альтернативних методiв випробування двигуна у складi КТЗ на роликовому стендi (або на дорозi) з використанням альтернативних методiв визначення питомих масових викидiв забруднювальних речовин. Питомi масовi викиди забруднювальних речовин визначаються хоча б в одному iз навантажувальних режимiв, еквiвалентних режимам стацiонарного випробувального циклу, або в позацикловому режимi, визначених R49, та не мають перевищувати нормативних значень, помножених на коефiцiєнт розрахункового навантаження двигуна, що дорiвнює Mк / 100, де Mк - вiдсоток розрахункового навантаження двигуна. Якщо КТЗ не призначенi для ринку США або виготовленi до 2010 року та з 01 сiчня 2025 року - до 2015 року чи у разi виявлення будь-яких змiн конструкцiї КТЗ, що можуть вплинути на викиди забруднювальних речовин з вiдпрацьованими газами, оцiнку вiдповiдностi екологiчним нормам здiйснюють вiдповiдно до вимог примiтки "Н1" до роздiлу IV цього додатка; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "М2" | - | визначення вiдповiдностi екологiчним
нормам, якi дiють вiдповiдно до Закону України
"Про деякi питання ввезення на митну територiю
України та проведення першої державної
реєстрацiї транспортних засобiв", та
iндивiдуальне затвердження КТЗ товарної позицiї
8703 УКТЗЕД, що були в користуваннi та не мають
пiдтвердження вiдповiдностi європейським вимогам
або вимогам не нижче рiвня LEV I штату Калiфорнiя
США, але якi вiдповiдали на момент виробництва
федеральним екологiчним вимогам США, та були
виробленi для ринку США i ввезенi на територiю
України з метою вiльного обiгу, здiйснюють як
викладено нижче. 1. Пiдтвердженням вiдповiдностi
екологiчним вимогам, еквiвалентним нормам не
нижче рiвня "Євро-2" на момент виробництва
КТЗ товарної позицiї 8703 УКТЗЕД, що були у
користуваннi та не мають пiдтвердження
вiдповiдностi європейським вимогам або вимогам не
нижче рiвня LEV I штату Калiфорнiя США, але якi
вiдповiдали на момент виробництва федеральним
екологiчним вимогам США, може бути вiдповiднiсть
результатiв випробувань КТЗ, отриманих на дату
ввезення в Україну: Таблиця М2.1. Максимально допустимi масовi питомi викиди забруднювальних речовин КТЗ рiвня "Євро-2" не ранiше 1996 року виробництва, що були в користуваннi, г/км (граничнi викиди в експлуатацiї)
CO - оксид вуглецю; Таблиця М2.2. Максимально допустимi масовi питомi викиди забруднювальних речовин КТЗ рiвня "Євро-3" не ранiше 2001 року виробництва, що були в користуваннi, г/км (граничнi викиди в експлуатацiї)
3. КТЗ, що були у користуваннi та виробленi не ранiше 2006 року i вiдповiдають всiм вимогам пункту 1, обладнанi системою бортової дiагностики, яка забезпечує можливiсть комунiкацiї з дiагностичним обладнанням, питомi масовi викиди яких в експлуатацiї не перевищують граничнi значення, наведенi в таблицi М2.3, або гранично допустимi норми викидiв оксидiв азоту (NOx) < 9,0 г/кВт·год та частинок (PM) < 0,15 г/кВт·год, вiдповiдно до умов випробування, наведених у пунктi 1, позначають як такi, що вiдповiдають екологiчним вимогам, еквiвалентним нормам "Євро-4". Таблиця М2.3. Максимально допустимi масовi питомi викиди забруднювальних речовин КТЗ рiвня "Євро-4" не ранiше 2006 року виробництва, що були в користуваннi, г/км (граничнi викиди в експлуатацiї)
4. КТЗ, що вiдповiдають екологiчним вимогам,
еквiвалентним нормам "Євро-5" та "Євро-6",
визначають вiдповiдно до вимог за познакою
"М1" роздiлу V цього додатка. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Н" | - | а) вимоги пунктiв 5.5.1, 5.5.2.1, 5.5.2.2 R53 не
застосовуються для КТЗ категорiї L4; б) вимоги пункту 5.14.9 R53 є факультативними i застосовуються в разi встановлення на КТЗ категорiй L4, L5, L7; в) вимоги пунктiв 5.5.1, 5.5.2.1, 5.5.2.2 R74 не застосовуються для КТЗ категорiї L2 з асиметричним розташуванням колiс; г) вимоги пункту 5.14.3 R74 є факультативними i застосовуються в разi встановлення на КТЗ категорiй L2, L6; д) розподiл iнтенсивностi свiтла фар ближнього свiтла має вiдповiдати вимогам Правил ЄЕК ООН або Регламентiв (Директив) ЄС; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Н1" | - | а) маркування щодо вiдповiдностi Правилу ЄЕК
ООН, Регламенту (Директивi) ЄС, а також результати
фотофiксацiї КТЗ, якi мiстять фотографiї
загального вигляду КТЗ (на яких мають бути наявнi
зображення всього встановленого на КТЗ скла,
пристроїв освiтлення та свiтлової сигналiзацiї),
iдентифiкацiйного номера КТЗ, вибитого на кузовi
(рамi). У разi вiдсутностi маркування щодо
вiдповiдностi Правилу ЄЕК ООН або Регламенту
(Директивi) ЄС для пiдтвердження вiдповiдностi
завершених КТЗ, що виготовляються великими
серiями в/або для країн, якi не є державами-членами
ЄС, або не були такими на момент виготовлення КТЗ,
може бути наявнiсть маркування згiдно з iншими
нацiональними або мiжнародними регламентами,
сфера застосування яких вiдповiдає сферi
застосування вiдповiдних Правил ЄЕК ООН чи
Регламентiв (Директив) ЄС; б) не припускаються нiякi виключення у вiдношеннi кiлькостi, суттєвих характеристик конструкцiї, електричних з'єднань та кольору, свiтлорозподiлу пристроїв освiтлення та свiтлової сигналiзацiї; в) пристрої освiтлення та свiтлової сигналiзацiї, якими КТЗ додатково оснащується з метою приведення до вiдповiдностi вищенаведенiй нормi, мають бути маркованi знаком затвердження "ЕС"; г) ближнє свiтло фар має вiдповiдати напрямку правостороннього руху; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "П" | - | для КТЗ категорiй N2G, N3G пiдвищеної прохiдностi допускається не виконувати вимоги щодо встановлення бокових та заднiх захисних пристроїв; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "П1" | - | за винятком вимог, що пов'язанi з руйнiвними випробовуваннями; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Р" | - | а) R67 (ЗНГ) вимоги: пунктiв 4.1, 4.3a - 4.3h, 6.3.1.1 - 6.3.1.4, 6.3.2, 6.15.10.1, 6.15.10.2, 6.15.10.5, 6.15.12.1, 17.1.1, 17.1.4 - 17.1.7, 17.2, 17.3.1.1 - 17.3.1.13, 17.4.1 - 17.4.5, 17.6.2 - 17.6.4, 17.6.5.1 - 17.6.5.4, 17.6.5.6, 17.7.1 - 17.7.4, 17.7.6 - 17.7.9, 17.8.1, 17.8.3, 17.8.4, 17.8.6 - 17.8.8, 17.9.1, 17.9.2, 17.9.4, 17.10, 17.11.1 - 17.11.3, 17.11.5, 17.11.6 R67; б) R110 (СПГ) вимоги: пунктiв 4.12, 6.1, 6.3, 18.1.1, 18.1.4 - 18.1.7, 18.1.8, 18.2, 18.3.1, 18.4.1 - 18.4.3, 18.5.1.1, 18.5.4.1, 18.5.5.1 - 18.5.5.4, 18.5.5.6, 18.5.5.7, 18.7.1, 18.7.4 - 18.7.8, 18.8.1 - 18.8.3, 18.8.5 - 18.8.7, 18.9.1, 18.10, 18.11.1, 18.11.2 R110; пункту 1 додатка 3А до R110; в) R110 (ЗПГ) вимоги: пунктiв 4.14, 6.1, 6.418.1.1, 18.1.4 - 18.1.7, 18.1.8, 18.2, 18.3.4, 18.4.1 - 18.4.3, 18.6, 18.7.1.1, 18.7.4 - 18.7.8, 18.7.9, 18.8.1 - 18.8.2, 18.8.5 - 18.8.7, 18.9.2, 18.10.1, 18.10.2, 18.11.1, 18.11.2, 18.12, 18.13 R110; пункту 1 додатка 3B до R110. Приписи, що стосуються крiплення балона(-iв) для ЗНГ i СПГ. 1. Вимоги, що стосуються крiплення балона(-iв) для ЗНГ та балона(-iв) для СПГ, вважають виконаними, якщо балон прикрiплений до механiчного транспортного засобу принаймнi: - двома скобами (хомутами) на балон; - чотирма болтами i вiдповiдними кiльцевими прокладками (шайбами) або пластинами, якщо стiнки кузова в даному мiсцi мають єдину товщину (виготовленi з одного металевого листа). 2. Якщо балон встановлюють за сидiнням, то повинен бути передбачений загальний зазор не менше 100 мм уздовж поздовжньої осi транспортного засобу. Цей зазор може бути роздiлений на двi частини: мiж балоном i задньою панеллю транспортного засобу i мiж сидiнням i балоном. 3. Якщо скоби (хомути) для балона також несуть навантаження вiд маси газового балона, то повиннi використовуватися принаймнi три скоби (хомути) для крiплення кожного газового балона. 4. Скоби (хомути) для балона повиннi запобiгати вислизанню, обертанню або змiщенню паливного балона. 5. Мiж паливним балоном i скобами для балона повинен бути вставлений захисний матерiал, наприклад повсть, шкiра або пластмаса. Однак в мiсцi крiплення кiльцевих прокладок (шайб) або пластин до кузова транспортного засобу не повинно перебувати нiякого матерiалу, який легко стискається. 6. Рама для балона 6.1 Якщо балон крiпиться до механiчного транспортного засобу за допомогою рами або скоб (хомутiв) для балона, то така рама, скоби (хомути) для балона, кiльцевi прокладки (шайби) або застосованi пластини i болти повиннi вiдповiдати приписам (вимогам) пунктiв 1 - 5. 6.2 Якщо цилiндричний балон встановлений на транспортному засобi в поздовжньому напрямку, то в переднiй частинi рами для балона повинно бути передбачено поперечне з'єднання (упор), щоб уникнути вислизання балона. Таке поперечне з'єднання повинно: мати принаймнi таку ж товщину, як i рама для балона; мати висоту принаймнi 30 мм, причому його верхня частина повинна розташовуватися над днищем балона на висотi мiнiмум 30 мм; перебувати якомога ближче до куполоподiбної днищу балона або навiть бути вмонтованим у нього. Термiн "встановлено в поздовжньому напрямку" означає, що вiсь цилiндричного паливного балона знаходиться пiд кутом не бiльше 30° по вiдношенню до поздовжньої центральної площинi транспортного засобу; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "С" | - | конструкцiя гальмiвних систем i системи
сигналiзацiї має вiдповiдати вимогам пунктiв 5.1.2 -
5.1.13, 5.2.1, 5.2.2 R78 (з урахуванням категорiї КТЗ), а
ефективнiсть робочої гальмiвної системи -
вимогам, зазначеним у таблицi (достатнє
визначення одного з трьох параметрiв):
Примiтка |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Т" | - | вимоги щодо мiцностi сидiнь; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "У" | - | КТЗ має бути обладнаний пристроєм обмеження
швидкостi. Вимоги не застосовуються до КТЗ: а) призначених для перевезення пасажирiв, з конструктивною максимальною швидкiстю менше 100 км/год, що пiдтверджено документально виробником ДТЗ (крiм автобусiв спецiалiзованого призначення для перевезення школярiв); б) призначених для перевезення вантажiв, з конструктивною максимальною швидкiстю менше 90 км/год, що пiдтверджено документально виробником ДТЗ; в) що експлуатуються Збройними Силами України, силами цивiльного захисту, силами пiдтримання громадського порядку та iншими пiдроздiлами екстреної допомоги населенню; г) якi застосовують як громадський або комунальний транспорт виключно в умовах мiста; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "У1" | - | вимоги пункту 1.1.5 додатка 5 R89 (проводиться одне
випробування на нижчiй передачi, що теоретично
дозволяє перевищити встановлену швидкiсть
обмеження). Як пiдтвердження вiдповiдностi цим вимогам, крiм протоколiв випробувань, також може бути зараховано одне iз наведеного: а) маркування щодо офiцiйного затвердження за Правилами ЄЕК ООН N 89 та/або Директиви 92/24 ЕЕС (з подальшими переглядами); б) маркування щодо вiдповiдностi Директивi 2007/46/ЕС та/або подальшим переглядам; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Ф" | - | вимоги пунктiв 5.1.1.2, 5.1.1.3.1, 5.1.1.3.4, 5.1.1.4, 5.1.1.5.2, 5.1.1.6,
5.1.2.2 - 5.1.2.6, 5.1.3 - 5.1.5 R105-04; вимоги пунктiв 5.1.1.2.2, 5.1.1.3, 5.1.1.4, 5.1.1.5, 5.1.1.6, 5.1.1.7, 5.1.1.8, 5.1.1.9.2, 5.1.2, 5.1.3 - 5.1.6 R105-06; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Ч" | - | конструкцiя причепiв має вiдповiдати вимогам: а) вертикальна статична навантага в центрi сфери зчiпної головки за повної маси причепа становить вiд 250 H до 3500 H; б) висота причепа не бiльше 1,8 ширини колiї причепа або не бiльше 3 м; в) для причепа, установленого на горизонтальну поверхню дороги, з горизонтально розмiщеною внутрiшньою поверхнею пiдлоги вiдношення маси, що припадає на шину (шини) з однiєї сторони причепа, до його повної маси не перевищує 0,55; г) зчiпна головка дишла причепа вiдповiдає вимогам R55-01; ґ) конструкцiя та розмiри дишла (рами) забезпечують можливiсть його вiдхилення вiдносно зчiпної кулi, встановленої на автомобiлi, на кути, передбаченi R55-01; д) висота розмiщення центра сфери зчiпної головки горизонтально розмiщеного причепа повної маси над рiвнем дороги має становити 430 ± 35 мм. Для житлових та вантажних причепiв горизонтальнiсть встановлюється по пiдлозi або вантажнiй поверхнi, а для таких, що не мають поверхнi, наприклад причепи для перевезення човнiв, - лiнiю вiдлiку вказує виробник; е) передбачено мiсця для установлення домкрата або пристроїв, що забезпечують вивiшування колеса над площиною дороги; є) орган керування стоянковою системою гальмування причепа розмiщено з правого боку в переднiй частинi дишла (рами); ж) причiп обладнано надколiсними захисними пристроями (крилами, бризковиками), якщо деталi кузова не виконують функцiй цих пристроїв; з) причiп, який не має системи аварiйного гальмування, обладнано двома запобiжними ланцюгами (тросами), якi у разi обриву (пошкодження) зчiпної кулi або зчiпної головки не дозволяють дишлу торкатися поверхнi дороги i забезпечують з'єднання тягача з причепом. Допускається обладнання тiльки одним ланцюгом за умови, що точка його крiплення розташована в межах 100 мм вiд вертикальної площини, що проходить через центр з'єднання зчiпного пристрою; и) причiп укомплектовано щонайменше двома упорами для забезпечення утримання його в нерухомому станi; i) причiп має одну або декiлька опорних стiйок, що забезпечують стiйкiсть причепа у вiдчепленому станi i не погiршують показникiв прохiдностi автопоїзда; ї) причiп категорiї O1, що має бiльше однiєї осi, має бути обладнаний гальмiвними системами вiдповiдно до вимог R13; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Ш" | - | вимога до вiдображення швидкостi у метричних одиницях. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
VI. Перелiк технiчних приписiв та вимог щодо частин та обладнання, якi можуть бути встановленi на КТЗ
| N з/п | Позначення документа вимоги | Особливiсть застосування вимог та/або значення показникiв | Об'єкт затвердження | Познака вимог до документiв, необхiдних для | |
| затвердження типу | iндивiдуального затвердження | ||||
| 1 | R1 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 2 | R2 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 3 | R3 | Свiтловiдбивачi | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 4 | R4 | Пристрої освiтлення заднього номерного знака | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 5 | R6 | Покажчики поворотiв | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 6 | R7 | Контурнi вогнi (крiм категорiї L), пiдфарники, заднi габаритнi вогнi, стоп-сигнали | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 7 | R8 | Фари ближнього i дальнього свiтла (включно з фарами H1, H2, H3, HB3, HB4, H7, H8, H9, IR1 та/або HIR21) | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 8 | R9 | Глушники до КТЗ категорiй L2, L4, L5 | Х1; Х2; Х3 | Х1; Х2; Х3; Х4; В |
|
| 9 | R13 | Накладки гальмiвнi, колодки з накладками гальмiвними до КТЗ категорiй M, N, O | Х1; Х2; Х3 | Х1; Х2; Х3; Х4; В |
|
| 10 | R16 | Ременi безпеки | Х1 + А; Х2 + А |
Х1 + А; Х2 + А; В |
|
| 11 | R19 | Переднi протитуманнi фари | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 12 | R20 | Фари ближнього i дальнього свiтла (H4) | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 13 | R23 | Фари заднього ходу | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 14 | R24 | Дизелi, газодизелi до КТЗ категорiй M, N | Х1; Х3 | Х1; Х2; Х3; Х4; В |
|
| 15 | R27 | Попереджувальнi трикутники | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В |
|
| 16 | R28 | Звуковi сигнальнi прилади | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В |
|
| 17 | R30 | Пневматичнi шини КТЗ категорiй M1, O1, O2 | Х1 + А; Х2 + А |
Х1 + А; Х2 + А; В; Д |
|
| 18 | R37 | Лампи розжарювання | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 19 | R38 | Заднi протитуманнi лiхтарi | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 20 | R41 | Глушники до КТЗ категорiї L3 | Х1; Х2; Х3 | Х1; Х2; Х3; Х4; В |
|
| 21 | R43 | Безпечне скло та скломатерiали | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В |
|
| 22 | R44 | Дитячi утримуючi системи | Х1 + А | Х1 + А, Х2 + А |
|
| 23 | R46 | Дзеркала заднього виду | Х1 + А; Х2 + А |
Х1 + А; Х2 + А; В |
|
| 24 | R49 | Б1, Б2, Б3 | Дизелi, газодизелi до КТЗ категорiй M, N | Х1; Х3 | Х1; Х2; Х3; Х4; В |
| 25 | R50 | Пiдфарники, габаритнi вогнi, стоп-сигнали, покажчики повороту, пристрої освiтлювання заднього номерного знака | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 26 | R51 | Глушники до КТЗ категорiй M, N | Х1; Х2; Х3 | Х1; Х2; Х3; Х4; В |
|
| 27 | R54 | Пневматичнi шини КТЗ категорiй M2, M3, N, O3, O4 | Х1 + А; Х2 + А |
Х1 + А; Х2 + А; В; Д |
|
| 28 | R55 | Тягово- i сiдельно-зчiпне обладнання (тягово-зчiпнi пристрої (фаркопи), головки зчiпнi, пристрої сiдельно-зчiпнi, пристрої тягово-зчiпнi системи "гак-петля", шворнi зчiпнi, кулi зчiпнi) до КТЗ категорiй M, N, O | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В |
|
| 29 | R56 | Фари мопедiв (ближнє свiтло) | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 30 | R57 | Фари мотоциклiв | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 31 | R59 | Глушники до КТЗ категорiй M1, N1 | Х1; Х2; Х3 | Х1; Х2; Х3; Х4; В |
|
| 32 | R63 | Глушники до КТЗ категорiї L1 | Х1; Х2; Х3 | Х1; Х2; Х3; Х4; В |
|
| 33 | R67 | Газобалонне обладнання (ЗНГ): арматура крiплення, фурнiтура, труби, пристрої фiльтрування, клапани редукцiйнi для регулювання тиску, електроннi блоки керування (контролери з пам'яттю, що програмуються), шланги i рукави з вулканiзованої гуми, ємностi зрiджених газiв КТЗ категорiй M, N | Х1 + А; Х2 + А |
Х1 + А; Х2 + А; В |
|
| 34 | R72 | Фари мотоциклiв (HS1) | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 35 | R75 | Пневматичнi шини КТЗ категорiй L1 - L5 | Х1 + А; Х2 + А |
Х1 + А; Х2 + А; В; Д |
|
| 36 | R76 | Фари мопедiв (ближнє та дальнє свiтло) | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 37 | R77 | Стоянковi вогнi | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 38 | R80 (роздiл 5) |
Сидiння пасажирськi КТЗ категорiй M2, M3 | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В |
|
| 39 | R81 | Дзеркала заднього виду мотоциклiв та мопедiв | Х1 + А; Х2 + А |
Х1 + А; Х2 + А; В |
|
| 40 | R82 | Фари мопедiв (HS2) | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 41 | R83 | Б1, Б2 | Дизелi, газодизелi до КТЗ категорiй M, N | Х1; Х3 | Х1; Х2; Х3; Х4; В |
| 42 | R83 | Б1, Б2, Б3 | Двигуни з примусовим запалюванням до КТЗ категорiй M, N, M1, M2 (повною масою до 3500 кг), N1 | Х1; Х3 | Х1; Х2; Х3; Х4; В |
| 43 | R83 | Каталiтичнi нейтралiзатори вiдпрацьованих газiв (до КТЗ категорiй M1, M2 повною масою до 3500 кг), N1 | Х1; Х2; Х3 | Х1; Х2; Х3; Х4; В; Г |
|
| 44 | R87 | Деннi ходовi вогнi | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 45 | R90 | Накладки гальмiвнi, колодки з накладками гальмiвними до КТЗ категорiй M, N, O | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Е |
|
| 46 | R91 | Боковi габаритнi вогнi | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 47 | R92 | Глушники до КТЗ категорiй L1 - L5 | Х1; Х2; Х3 | Х1; Х2; Х3; Х4; В |
|
| 48 | R98 | Фари ближнього i дальнього свiтла, оснащенi газорозрядними джерелами свiтла | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 49 | R99 | Газорозряднi джерела свiтла | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 50 | R103 | Каталiтичнi нейтралiзатори вiдпрацьованих газiв (до КТЗ категорiй M1, M2 повною масою до 3500 кг), N1 | Х1; Х2; Х3 | Х1; Х2; Х3; Х4; В; Г |
|
| 51 | R104 | Свiтловiдбивне маркування КТЗ | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 52 | R108 | Вiдновленi шини легкових автомобiлiв та причепiв до них | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Д |
|
| 53 | R109 | Вiдновленi шини комерцiйних КТЗ | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Д |
|
| 54 | R110 | Газобалонне обладнання (СПГ): арматура крiплення, фурнiтура, труби, пристрої фiльтрування, клапани редукцiйнi для регулювання тиску, електроннi блоки керування (контролери з пам'яттю, що програмуються), шланги i рукави з вулканiзованої гуми, ємностi стиснених газiв КТЗ категорiй M, N | Х1 + А; Х2 + А |
Х1 + А; Х2 + А; В |
|
| 55 | R112 | Фари, якi випромiнюють асиметричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або свiтлодiодними модулями | Х1 + А; Х2 + А |
Х1 + А; Х2 + А; В |
|
| 56 | R113 | Фари, якi випромiнюють симетричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або газорозрядними джерелами та/або свiтлодiодними модулями | Х1 + А; Х2 + А |
Х1 + А; Х2 + А; В |
|
| 57 | R119 | Вогнi пiдсвiчування поворотiв | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 58 | R123 | Адаптивнi системи переднього освiтлення | Х1 + А; Х2 + А; Х3 |
Х1 + А; Х2 + А; Х3; Х4; В; Г |
|
| 59 | R129 | Удосконаленi системи утримання дiтей | Х1 + А | Х1 + А, Х2 + А |
|
| 60 | ДСТУ ГОСТ 31253:2005 (пункти 5.1 - 5.6) | Камери гальмiвнi, у тому числi енергоакумулятори, цилiндри гальмiвнi пневматичних приводiв КТЗ категорiй M, N, O | Х4 | Х4; В; Г | |
| 61 | Технiчнi вимоги, параметри та методи випробувань згiдно з пунктом 2 роздiлу VII цього додатка | Цилiндри, супорти та шланги гiдропривода гальм КТЗ категорiй M, N, O, L | Х4 | Х4; В; Г | |
| 62 | ДСТУ ГОСТ 3940:2007 (пункти 4.2 - 4.5, 4.7, 4.8, 4.12 - 4.15, 4.18 - 4.20, 4.22) | Розподiлювачi системи запалювання, котушки запалювання, комутатори транзисторнi | Х4 | Х4; В; Г | |
| 63 | Технiчнi вимоги, параметри та методи випробувань згiдно з пунктом 4 роздiлу VII цього додатка | Ресори листовi та листи до них для КТЗ категорiй M, N, O | Х4 | Х4; В | |
| 64 | ГСТУ 3-004 (пп. 6.1 - 6.5, 7.5) | Колеса для пневматичних шин з ободами нерозбiрними глибокими з посадочними полицями 5° | Х4 | Х4; В | |
| 65 | ГСТУ 3-008 (Р.3,4 пп. 5.9, 6.1 - 6.4) | Колеса для пневматичних шин. Ободи глибокi i глибокi широкi з посадочними полицями 15° | Х4 | Х4; В | |
| 66 | технiчнi вимоги, параметри та методи випробувань згiдно з пунктом 4 роздiлу VII цього додатка | Колеса для пневматичних шин (сталевi та з легких сплавiв) КТЗ категорiй M, N, O | Х4 | Х4; В | |
| 67 | Технiчнi вимоги, параметри та методи випробувань згiдно з пунктом 6 роздiлу VII цього додатка | Свiчки запалювання | Х4 | Х4; В; Г | |
| 68 | Технiчнi вимоги, параметри та методи випробувань згiдно з пунктом 5 роздiлу VII цього додатка | Амортизатори пiдвiсок, у тому числi амортизацiйнi стiйки та вставнi елементи до них (картриджi) до КТЗ категорiй M, N, O | Х4 | Х4; В | |
| 69 | Технiчнi вимоги, параметри та методи випробувань згiдно з пунктом 1 роздiлу VII цього додатка | Елементи пiдвiски i рульового привода (рульовi тяги, наконечники рульових тяг, штанги реактивнi, важелi пiдвiски, шарнiри кульовi важелiв (кульовi опори) та шарнiри гумово-металевi (сайлент-блоки) КТЗ категорiй M, N, O | Х4 | Х4; В | |
| 70 | Технiчнi вимоги, параметри та методи випробувань згiдно з пунктом 2 роздiлу VII цього додатка | Диски та барабани гальмiвнi до КТЗ категорiй M, N, O | Х4 | Х4; В; Г | |
Пiдтвердженням вiдповiдностi частин та обладнання є:
| "+" | - | вимоги застосовують з урахуванням визначених у цьому роздiлi критерiїв; |
| "Х1" | - | окреме затвердження типу та iнформацiйний документ; |
| "Х2" | - | Х1 або окреме затвердження типу; |
| "Х3" | - | протокол випробувань та iнформацiйний документ; |
| "Х4" | - | протокол випробувань; |
| "А" | - | маркування щодо вiдповiдностi Правилу ЄЕК ООН; |
Особливiсть застосування вимог та/або значення показникiв:
| "Б1" | - | до двигунiв, що застосовуються для виготовлення (складання) в Українi КТЗ, якi будуть введенi в експлуатацiю в Українi, застосовуються серiї поправок до Правил ЄЕК ООН не нижче визначених чинним законодавством України; |
| "Б2" | - | до двигунiв, що використовуються для виготовлення (складання) в Українi КТЗ, але якi не будуть введенi в експлуатацiю в Українi (наприклад, призначенi для експорту), допускається застосовувати нижчi серiї поправок до Правил ЄЕК ООН, нiж визначенi чинним законодавством України; |
| "Б3" | - | до двигунiв, що використовуються для ремонту КТЗ, якi вже введено в експлуатацiю в Українi або знято з виробництва, допускається застосовувати нижчi серiї поправок до Правил ЄЕК ООН, нiж визначенi чинним законодавством України, або стандарти колишнього СРСР; |
| "В" | - | при пiдтвердженнi вiдповiдностi складових частин одного типу в кiлькостi, яка є недостатньою для проведення сертифiкацiї, та коли випробування передбачають руйнiвнi методи, що пiдтверджується висновком, наданим технiчною службою, допускається застосовувати обмеженi вимоги технiчних приписiв, зазначених у роздiлi IV цього додатка; |
| "Г" | - | вiдповiднiсть складових частин, кiлькiсть яких не перевищує 5 комплектiв, призначених для одного типу КТЗ, може бути пiдтверджена результатами випробувань КТЗ цього типу за Правилами ЄЕК ООН, якi встановлюють вимоги до показникiв, на якi безпосередньо впливають зазначенi складовi частини, за умови, що складовi частини саме цього типу були встановленi на КТЗ, що проходив випробування; |
| "Д" | - | при пiдтвердженнi вiдповiдностi шин пневматичних, кiлькiсть яких не перевищує 2 комплектiв, призначених для одного КТЗ, допускається використовувати їх маркування стосовно окремого затвердження за вiдповiдними Правилами ЄЕК ООН; |
| "Е" | - | допускається для КТЗ категорiй M1, M2 та N1 визначати ефективнiсть гальмiвних накладок у зборi на iнерцiйному динамометричному стендi згiдно з роздiлом 2 додатка 4 Правил ЄЕК ООН N 90. |
VII. Технiчнi вимоги, параметри та методи випробувань
1. Елементи пiдвiски i рульового привода
1.1. Шарнiри кульовi пiдвiски та рульового привода
1.1.1. Зовнiшнiй вигляд виробiв:
а) вироби не мають мати забоїн, вм'ятин, трiщин, корозiї, слiдiв чорноти на оброблених поверхнях. Робота виробiв має бути безшумною. Заїдання при хитаннi та обертаннi виробiв в корпусi не допускається.
Внутрiшнiй простiр виробiв має бути заповнений мастилом. Наявнiсть слiдiв мастила на зовнiшнiй поверхнi виробiв не допускається. Поверхнi корпусiв виробiв мають бути очищенi та пофарбованi. Якiсть покриття порiвнюють з контрольним взiрцем. Допускається застосовування iнших захисних покриттiв;
б) перевiрку здiйснюють вiзуально зовнiшнiм оглядом.
1.1.2. Основнi функцiйнi параметри шарнiрiв:
максимальний кут хитання кульового пальця;
момент протидiї при обертаннi кульового пальця;
момент протидiї при хитаннi кульового пальця;
зусилля виривання кульового пальця iз корпуса;
зусилля видавлювання кульового пальця в напрямку вальцювання;
визначення в'язкостi матерiалу рульових тяг та корпусiв наконечникiв шляхом вигинання стрижня на кут 90 ± 5° з радiусом вигину 3d < R < 5d (для рульових тяг та їх наконечникiв, довжина яких бiльше вiд 10d (d - дiаметр шийки стрижня);
а) граничнi моменти хитання та обертання кульового пальця у корпусi
Таблиця 1.1
| Категорiя транспортного засобу | Найменування виробу | Момент хитання кульового пальця у корпусi, H м | Момент обертання кульового пальця у корпусi, H м |
| M1, N1, M2 | Шарнiр кульовий важеля передньої пiдвiски з пiдпружиненим вкладишем | 3,92 ... 10,78 | 1,96 ... 6,89 |
| M1 | Шарнiр кульовий важеля передньої пiдвiски з непiдпружиненим вкладишем | 1 ... 5 | 1 ... 5 |
| M1 | Тяги рульовi, наконечники рульових тяг | 0,5 ... 4 | 0,5 ... 4 |
| M2, N1 | Наконечники рульових тяг | 1 ... 6 | 1 ... 6 |
| N2, N3, M3 | Наконечники рульових тяг | 2 ... 30 | 2 ... 30 |
б) сили виривання та видавлювання кульового пальця iз корпуса
Таблиця 1.2
| Найменування шарнiра | Дiаметр сферичної головки кульового пальця, мм | Зусилля виривання, H (кгс), не менше | Зусилля видавлювання, H (кгс), не менше |
| Шарнiри кульовi пiдвiски | До 21 включно вiд 21 до 25 включно вiд 25 до 29 включно вiд 29 до 33 включно вiд 33 до 37 включно вiд 37 |
9810 (1000) 14715 (1500) 20601 (2100) 28450 (2900) 39240 (4000) 53955 (5500) |
13734 (1400) 20601 (2100) 29450 (3000) 39240 (4000) 53955 (5500) 74556 (7600) |
| Шарнiри рульових тяг та їх наконечники | До 21 включно вiд 21 до 24 включно вiд 24 до 27 включно вiд 27 до 30 включно вiд 30 до 33 включно вiд 33 до 36 включно вiд 36 до 39 включно вiд 39 |
9810 (1000) 14715 (1500) 19620 (2000) 24525 (2500) 29430 (3000) 39240 (4000) 51012 (5200) 65730 (6700) |
11772 (1200) 18639 (1900) 24525 (2500) 30411 (3100) 36297 (3700) 49050 (5000) 63765 (6500) 82404 (8400) |
в) визначення моменту протидiї при обертаннi та хитаннi пальця в корпусi здiйснюється визначенням мiнiмальної сили, необхiдної для обертання чи хитання пальця. Перевiрку здiйснюють на спецiальному оснащеннi динамометричним ключем або динамометром (точнiсть вимiрювання ±1 H м). Моменти обертання та хитання мають вiдповiдати наведеним у таблицi 1.1.
Визначення сили виривання кульового пальця iз корпуса здiйснюється на розривнiй машинi (пресi), яка забезпечує максимальну силу 294 кН (30000 кгс) та обладнана силовимiрювальним пристроєм, що фiксує силу виривання (видавлювання) кульового пальця iз корпуса. Зазначена сила не має бути меншою, нiж вказано в таблицi 1.2.
Перевiрку кута хитання пальця шарнiра кульового складеного здiйснюють вручну (точнiсть вимiрювання - ±10°).
Засiб вимiрювання - градуйований сектор.
1.1.3. Основнi параметри кульових пальцiв шарнiрiв кульових:
твердiсть та товщина загартованого шару;
ударна мiцнiсть пальця визначається на вiдповiднiсть вимогам, наведеним у таблицi 1.3.
Значення енергiї удару та вигинiв пальцiв кульових унаслiдок удару
Таблиця 1.3
| Дiаметр шийки кульового пальця, мм | Енергiя удару, H·м (кгс) | Вигин пальця, мм |
| До 21 включно Вiд 21 до 25 включно Вiд 25 до 29 включно |
108 (11) | Вiд 1,0 до 3,0 Вiд 1,0 до 2,5 Вiд 1,0 до 2,0 |
| Вiд 29 до 33 включно Вiд 33 до 37 включно Вiд 37 до 45 |
157 (16) 196 (20) 294 (30) |
Вiд 1,5 до 3,0 Вiд 1,0 до 3,0 Вiд 0,5 до 3,0 |
Визначення мiцностi кульового пальця наведено на малюнку 1.1.
Мал. 1.1
Визначення мiцностi кульового пальця: P - статичне
навантаження; d - дiаметр шийки;
h - величина деформацiї.
Ударну мiцнiсть визначають на стендi копрового типу чи спецiальному ударному пристрої, який забезпечує енергiю удару, зазначену в таблицi 1.3 (похибка - ±5 %).
Якщо деформацiя пальця пiсля одного удару перевищує 3,5 мм, палець бракують.
Якщо деформацiя пальця вiд одного удару становить менше 1,5 мм, кiлькiсть ударiв не обмежують.
Якщо деформацiя пальця становить вiд 1,5 мм до 3,5 мм, на поверхнi вигину з'являються трiщини i палець бракують.
Мiцнiсть пальцiв, дiаметр яких перевищує 45 мм, перевiряється шляхом оцiнювання в'язкостi матерiалу та термообробки.
Перевiрку в'язкостi матерiалу рульових тяг та наконечникiв рульових тяг здiйснюють вигином стрижня на кут 90 ± 5° з радiусом вигину 3d < R < 5d (для рульових тяг та наконечникiв, довжина яких бiльше 10d (d - дiаметр стрижня) на механiчному пресi чи iншому устаткуваннi). Трiщини в мiсцях вигину не допускаються.
1.1.4. Залишкова деформацiя вкладиша в разi його навантаження радiальною силою визначається згiдно з вимогами, наведеними у таблицi 1.4.
Значення статичного навантаження, яке прикладається до корпусу кульового шарнiра рульового привода з метою перевiрки допустимої залишкової деформацiї полiмерних вкладишiв
Таблиця 1.4
| Дiаметр сферичної головки кульового пальця, мм | Статичне навантаження, H (кгс) | Допустима залишкова деформацiя, мм, не бiльше |
| Вiд 19 до 30 | 19620 (2000) | 0,6 |
| Вiд 30 до 40 | 78380 (8000) | 0,6 |
Визначення залишкової деформацiї полiмерних вкладишiв:
кульовий палець шарнiра встановлюють в жорсткому пристрої i закрiплюють гайкою на хвостовику пальця. Статичне навантаження прикладається до корпусу шарнiра в радiальному напрямку. Пiсля зняття навантаження визначають залишкову деформацiю. Значення величин статичного навантаження i допустимої залишкової деформацiї наведено у таблицi 1.4.
1.2. Шарнiри гумово-металевi (сайлентблоки)
1.2.1. Значення зусилля скручування (Н x м) шарнiрiв гумово-металевих (сайлентблокiв) (мал. 1.2) на 1° має становити вiд 2.001 x 10-4 до 5.186 x 10-4,
де: A = r2 x L / (1-(r/R)2);
r = d/2 - внутрiшнiй радiус гумового шару, мм;
R = D/2 - зовнiшнiй радiус гумового шару, мм;
L - довжина гумового шару, мм.
Мал. 1.2
Схема шарнiра: 1 - внутрiшня металева втулка; 2 -
гумовий шар; 3 - зовнiшня металева арматура; L -
довжина гумового шару; d - внутрiшнiй дiаметр
гумового шару; D - зовнiшнiй дiаметр гумового шару.
Кут неповернення пiсля випробувань на скручування не має перевищувати 30 % вiд максимального кута закручування.
Момент проковзування (Н·м) шарнiрiв гумово-металевих при скручуваннi має бути не менше 1,729 x 10-2 x r2 x L (r та L вимiрюють в мм).
Значення твердостi гумового шару шарнiрiв гумово-металевих має перебувати у межах вiд 64 од. до 70 од. Шора А.
Зовнiшнiй вигляд елементiв (шарнiрiв гумово-металевих) має вiдповiдати вимогам, наведеним в таблицi 1.5.
За згодою мiж виробником та споживачем допускаються вiдхилення у зовнiшньому виглядi, що стосуються розмiрiв, та допускаються вiдхилення параметрiв, не зазначених в таблицi 1.5. Для оцiнки зовнiшнього вигляду шарнiрiв гумово-металевих допускається застосовувати контрольнi зразки, що оформленi згiдно з вимогами пiдприємства-виробника.
Граничнi вiдхилення розмiрiв шарнiрiв гумово-металевих мають вiдповiдати вiдхиленням, наведеним в таблицi 1.6;
а) технiчнi параметри шарнiрiв гумово-металевих
Таблиця 1.5
| N з/п | Назва показника | Робоча поверхня "Р" | Неробоча поверхня "НР" |
| 1 | Трiщини, розшарування | Не допускаються | Не допускаються |
| 2 | Бульбашки | Не допускаються | Допускаються (розмiри i кiлькiсть - за згодою iз замовником) |
| 3 | Перекручення, змiщення форми елементiв | Допускаються в межах допуску на розмiр вiдповiдно до таблицi 1.6 | |
| 4 | Слiди обробки | Допускаються | Допускаються |
| 5 | Включення, пiдвищення та заглиблення при
товщинi елемента, мм: вiд 3,0 до 10 включно завглибшки (заввишки) завширшки, завдовжки; понад 10,0 Завглибшки (заввишки) Завширшки, завдовжки |
Не допускаються Не допускаються Не допускаються Допускаються, мм, не бiльше: 0,7 3,0 |
Допускаються, мм, не бiльше: 0,5 3,0 1,0 5,0 |
| 6 | Випресовка: заввишки завтовшки |
Допускається, мм, не бiльше: 1,5 0,3 |
Допускається, мм, не бiльше: 1,5 0,3 |
| 7 | Зрiзи, вириви, обриви, сколи, завглибшки, при
товщинi елемента, мм: вiд 3,0 до 10,0 включно понад 10,0 |
Допускаються, мм, не бiльше: 0,5 1,0 |
Допускаються, мм, не бiльше: 1,0 1,5 |
| 8 | Недооформленiсть при товщинi елемента, мм: вiд 3,0 до 10,0 включно завглибшки завдовжки завширшки понад 10,0 завглибшки завдовжки завширшки |
Не допускається Допускається, мм, не бiльше: 0,7 3,0 2,0 |
Допускається, мм, не бiльше: 0,5 1,0 1,0 1,0 5,0 3,0 |
| 9 | Вiдбитки на поверхнi при товщинi елемента, мм: вiд 3,0 до 10,0 включно завглибшки завдовжки завширшки понад 10,0 завглибшки завдовжки завширшки |
Допускаються, мм, не бiльше: 0,5 1,0 1,0 0,7 3,0 2,0 |
Допускаються, мм, не бiльше: 1,0 2,0 2,0 1,0 5,0 3,0 |
| 10 | Втягнутий лiтник, втягнута кромка при товщинi елемента, мм; вiд 3,0 до 10,0 включно завглибшки (заввишки) понад 10,0 завглибшки (заввишки) |
Допускається, мм, не бiльше: 0,5 0,7 |
Допускається, мм, не бiльше: 0,7 1,0 |
| 11 | Облой вiд литникiв заввишки |
Допускається, мм, не бiльше: 1,5 |
Допускається, мм, не бiльше: 1,5 |
| 12 | Пористiсть на поверхнi елемента | Не допускається | Допускається |
| 13 | Рiзнотон, рiзноколiр | Допускається | |
| 14 | Вiдшарування вiд арматури | Не допускається | |
| 15 | Оголення арматури | Не допускається | Допускається |
| 16 | Викривлення арматури | Допускається не вище граничних вiдхилень на розмiри, зазначенi в кресленнях | |
| 17 | Наплив гуми: на внутрiшню поверхню арматури на зовнiшню поверхню арматури |
Не допускається Допускається, крiм поверхонь, обумовлених в кресленнях |
|
| 18 | Змiщення по мiсцю роз'єму прес-форм | Допускається, мм, не бiльше: 0,5 |
Допускається, мм, не бiльше: 0,5 |
| 19 | Слiди течiї | Допускаються, крiм поверхонь, обумовлених в кресленнях | |
| 20 | Наплив клею на поверхню, що не пiдлягає обклеюванню | Допускається, крiм поверхонь, обумовлених в кресленнях | |
Примiтка.
Робочими вважаються такi поверхнi, якi пiсля установки елементiв у вузол у процесi експлуатацiї змiнюють свою початкову форму пiд впливом навантажень.
Iншi поверхнi вважаються неробочими.
б) граничнi вiдхилення розмiрiв шарнiрiв гумово-металевих
Таблиця 1.6
| Номiнальний розмiр, мм | Граничнi вiдхилення на розмiри, мм |
| Понад 4,0 до 6,3 включно | ± 0,5 |
| Вiд 6,3 до 10,0 | ±0,7 |
| Вiд 16,0 до 25,0 | ±1,0 |
| Вiд 25,0 до 40,0 | ±1,3 |
| Вiд 40,0 до 63,0 | ±1,6 |
| Вiд 63,0 до 100,0 | ±2,0 |
| Вiд 100,0 до 160,0 | ±2,5 |
Примiтка.
За згодою мiж виробником та споживачем допускаються вiдхилення за розмiрами, що не вказанi в таблицi.
в) визначення зусилля скручування пiд час скручування шарнiра на 1°, кутiв неповернення та моментiв проковзування згiдно з мал. 1.3 проводять на спецiальному пристрої, який встановлюють на випробувальну машину для вимiрювання перемiщень та навантажень (мал. 1.3).
Мал. 1.3
Схема навантаження шарнiрiв: 1 - внутрiшня металева втулка; 2 - гумовий шар; 3 - зовнiшня металева арматура; 4 - фiксуючий елемент; 5 - важiль; LВ - робоча довжина важеля; j - кут закручування; D - перемiщення точки прикладення навантаження; P - дiюче навантаження.
До торця внутрiшньої втулки 1 шарнiра перпендикулярно до його поздовжньої осi жорстко прикрiплюють важiль 5 завдовжки 120 - 150 мм, за допомогою якого передається обертовий момент M.
Шарнiр з важелем за допомогою фiксуючого накидного елемента 4 прикрiплюють до робочого столу випробувальної машини. При цьому поздовжнi осi шарнiра та важеля мають бути паралельними площинi робочого столу випробувальної машини.
Навантаження прикладають поблизу вiльного кiнця важеля перпендикулярно до його поздовжньої осi. Величину навантаження P, яке дiє на важiль, вимiрюють динамометром випробувальної машини з точнiстю 0,1 Н. Перемiщення важеля D вимiрюють датчиком перемiщень випробувальної машини з точнiстю 0,01 мм.
Кут закручування j визначають як арктангенс вiдношення перемiщення кiнця важеля D до робочої довжини важеля L (вiдстанi вiд центра обертання внутрiшньої втулки до точки прикладення сили). Величину обертового моменту визначають як добуток величини навантаження P на робочу довжину важеля L.
Якщо максимальний момент сили пiд час випробувань шарнiрiв не перевищує 150 - 200 Н·м, допускається вимiрювання моментiв сили за допомогою динамометричного ключа з точнiстю вимiрювання не нижче ±0.5 Н·м. При цьому кути закручування та кути неповернення вимiрюють за допомогою кутомiра з нонiусом типу 1 - 2 з точнiстю не нижче ±2°.
Перевiрку твердостi поверхнi шарнiрiв здiйснюють за допомогою твердомiра Шора. Твердомiр притискують до гумової поверхнi, не торкаючись боковими площинами поверхнi шарнiрiв. Вимiрювання здiйснюють у 4 мiсцях, подiляючи поверхню шарнiра по довжинi (периметру) пiд кутом 90°. Твердiсть вимiрюють з обох сторiн шарнiра. За результат вимiрювань приймають середнє арифметичне значення 8 вимiрювань.
1.3. Важелi пiдвiски
Зовнiшнiй вигляд та геометричнi розмiри виробу:
а) на важелях пiдвiски не допускаються механiчнi пошкодження, трiщини, задирки, гострi краї, забоїни рiзi, непофарбованi зони та дефекти, якi можуть погiршувати роботу важелiв.
Необробленi поверхнi важелiв мають бути очищенi та пофарбованi емаллю. Допускається застосовування iнших захисних покриттiв.
Допуски на дiаметри отворiв пiд шарнiри гумово-металевi мають бути ±IТ10.
Шорсткiсть оброблених поверхонь отворiв пiд шарнiри гумово-металевi важелiв Ra, мкм, - 1,25.
Спiввiснiсть отворiв пiд шарнiри гумово-металевi важелiв A-подiбної конструкцiї має бути 0,2 мм.
Рiзниця вiдстанi мiж отворами пiд шарнiри гумово-металевi та кульовi має бути за допуском ±IТ14/2.
Комплектувальнi вироби (кульовi опори та шарнiри гумово-металевi) мають вiдповiдати вищевказаним вимогам;
б) перевiрку розмiрiв, допускiв та спiввiсностi важелiв пiдвiски потрiбно здiйснювати унiверсальним iнструментом: штангенциркулем, нутромiром iндикаторним, мiкрометром МК-025 та iншими вимiрювальними iнструментами та приладами з вiдповiдною точнiстю.
Перевiрку шорсткостi контактних поверхонь здiйснюють шляхом їхнього порiвняння iз взiрцями шорсткостi чи за допомогою профiлографа-профiлометра.
1.4. Штанги реактивнi пiдвiсок
1.4.1. Зовнiшнiй вигляд, геометричнi розмiри виробу:
а) на штангах реактивних пiдвiсок не допускаються механiчнi пошкодження, трiщини, задирки. Гострi краї, забоїни рiзi, непофарбованi зони та iншi дефекти, якi можуть погiршувати роботу штанг.
Необробленi поверхнi штанг реактивних мають бути очищенi та пофарбованi емаллю. Допускається застосовувати iншi захиснi покриття.
Зварнi шви мають бути без дефектiв у виглядi трiщин, непроварiв. Зварнi шви мають бути зачищенi. Кульовi пальцi штанг реактивних, якi забезпечують крiплення заднього та промiжного мостiв до рами автомобiля, мають мати твердiсть загартованої поверхнi сфери 57 ... 63 HRCэ на глибинi вiд 2 мм до 4 мм. Твердiсть перехiдної зони (шийки пальця кульового) має бути вiд 25 HRCэ до 40,5 HRCэ.
Граничнi вiдхили допускiв на розмiри штанг реактивних мають бути ±IТ14/2.
Допуск на дiаметри отворiв пiд шарнiри гумово-металевi має становити ±IТ10/2.
Шорсткiсть оброблених поверхонь отворiв пiд шарнiри гумово-металевi Ra, мкм, - 1,25;
б) перевiрку штанг реактивних щодо наявностi зовнiшнiх пошкоджень, трiщин, задирок, непофарбованих зон та iнших дефектiв, якi можуть погiршувати роботу штанг, здiйснюють вiзуально зовнiшнiм оглядом.
Перевiрку комплектувальних виробiв (пальцiв кульових, шарнiрiв гумово-металевих) здiйснюють вiдповiдно до методiв, зазначених в документацiї виробника.
Комплектувальнi вироби (пальцi кульовi, шарнiри гумово-металевi) мають вiдповiдати вимогам, вказаним у пiдпунктах 1.1, 1.2 цього роздiлу.
1.4.2. Мiцнiсть зварних швiв та твердiсть поверхонь кульових пальцiв:
а) мiнiмально допустиме значення зусиль розриву зварних швiв штанг реактивних автомобiлiв категорiй M1, N3G наведено в таблицi 1.7.
Виступ чи заглиблення гумово-металевих шарнiрiв вiдносно торцiв провушин не має перевищувати 2 мм.
Зусилля розриву зварного шва
Таблиця 1.7
| Категорiя транспортного засобу | Зусилля розриву зварного шва |
| N3G | 284,2 кН (29000 кгс) |
| M1 | 19,6 кН (2000 кгс) |
б) перевiрку мiцностi зварних швiв штанг реактивних здiйснюють на розривнiй машинi (пресi), яка забезпечує вiдповiдне зусилля, вказане в таблицi 1.7, та обладнана силовимiрювальним пристроєм, що фiксує зусилля, при якому вiдбувається розрив зварних швiв (точнiсть вимiрювання - ±491 Н (950 кгс).
2. Елементи гальмiвної системи
2.1. Диски та барабани гальмiвнi
2.1.1. Допуски на основнi параметри та розмiри дискiв та барабанiв гальмiвних мають вiдповiдати значенням, вказаним у таблицi 2.1 та на малюнках 2.1, 2.2.
Для виготовляння дискiв гальмiвних та барабанiв гальмiвних потрiбно використовувати чавуни, твердiсть яких по Брiнелю становить 160 ... 250 НВ.
Розкид твердостi не має перевищувати 30 НВ.
Шорсткiсть оброблених поверхонь дискiв та барабанiв має вiдповiдати наведеним на малюнках 2.1, 2.2 значенням.
Обробленi поверхнi дискiв та барабанiв мають бути чистими, без забоїн, задирок, трiщин, раковин, пористостi, а гострi краї - затупленi. Для барабанiв допускаються окремi раковини та пори завдовжки не бiльше 1 мм та завглибшки не бiльше 0,5 мм.
На необроблених поверхнях барабанiв не має бути трiщин, раковин, шлакових включень, або допускаються окремi заглиблення завдовжки до 3 мм та завглибшки не бiльше 1 мм.
Зовнiшнi поверхнi барабанiв мають бути покритi захисним покриттям.
Допуски площинностi, непаралельностi спiввiсностi, радiального та торцевого биття мають вiдповiдати вимогам, наведеним на малюнках 5.1, 5.2;
а) допуски та розмiри дискiв та барабанiв гальмiвних
Таблиця 2.1
| Найменування параметрiв (розмiрiв, мм) | Умовне позначення параметра | Норма допуску (квалiтет) |
| Диски: | ||
| зовнiшнiй дiаметр | Б | h14 |
| товщина гальмiвної поверхнi | Ш | h12 |
| дiаметр центрувального пояска | С | H8 |
| Барабани: | ||
| дiаметр робочий | Б | H8 |
| дiаметр центрального отвору | С | H8 |
| висота | Ш | H11 |
Мал. 2.1
Мал. 2.2
Пiд час випробувань гальмiвного диска з внутрiшнiми каналами (ребрами) охолодження його питомий статичний дисбаланс не має перевищувати 10 г·см/кг.
Перевiрку питомого статичного дисбалансу як вiдношення величини статичного дисбалансу до маси гальмiвного диска здiйснюють методом балансування гальмiвного диска, що встановлений своєю вiссю на "голку" (конiчну призму);
б) перевiрку допускiв на розмiри дискiв та барабанiв гальмiвних здiйснюють штангенциркулем, нутромiром мiкрометричним, мiкрометром, кутомiром та скобою вимiрювальною.
Перевiрку площинностi, радiального та торцевого биття диска та спiввiсностi барабанiв здiйснюють вiдповiдно до чинних стандартiв.
Перевiрку твердостi здiйснюють згiдно з документацiєю виробника твердомiрiв.
Перевiрку шорсткостi оброблених поверхонь дискiв та барабанiв гальмiвних здiйснюють шляхом порiвняння iз зразками шорсткостi чи за допомогою профiлографа-профiлометра.
Перевiрку зовнiшнього вигляду дискiв та якостi покриття здiйснюють зовнiшнiм оглядом.
2.2. Цилiндри гiдравлiчного приводу гальм КТЗ
2.2.1. Зовнiшня поверхня корпуса:
а) на зовнiшнiй поверхнi корпуса не допускаються заливи, короблення, напливи, шлаковi включення, гострi кути та раковини завглибшки бiльше нiж 0,5 мм;
б) перевiрку зовнiшньої поверхнi корпуса проводять вiзуальним способом та за допомогою унiверсального вимiрювального iнструмента з точнiстю, достатньою для контролю заданих параметрiв.
2.2.2. Покриття зовнiшньої поверхнi корпуса:
а) корпуси цилiндрiв гальмiвних мають мати захисне покриття;
б) перевiрка зовнiшнього покриття поверхнi корпуса проводиться вiзуально. На поверхнi корпуса не має бути помiтно напливiв покриття та непокритих зон.
2.2.3. Стан захисних ковпачкiв:
при зовнiшньому оглядi не має бути помiтно розривiв та проколiв захисних ковпачкiв.
2.2.4. Гiдравлiчна герметичнiсть цилiндра при робочому тиску:
а) цилiндри мають бути герметичними при тиску, МПа, не менше:
0,1 - протягом 24 год.;
0,7 - протягом 5 хв.;
20 - протягом 2 хв.;
б) перевiрку на гiдравлiчну герметичнiсть цилiндра гальмiвного потрiбно здiйснювати на стендi, що забезпечує пiдтримання необхiдного тиску протягом всього перiоду випробувань. Пiд час випробування тиском 0,1 МПа протягом 24 год витiкання рiдини з цилiндра не допускається. Пiд час випробування тиском 0,7 МПа протягом 5 хв витiкання рiдини з цилiндра не допускається. Пiд час випробування тиском 20 МПа протягом 2 хв допускається падiння тиску не бiльш як на 1 МПа.
2.2.5. Тиск руйнування:
цилiндри мають витримувати тиск 25 МПа без руйнування протягом 1 хв.
Перевiрку на руйнування цилiндра пiд дiєю тиску потрiбно здiйснювати на стендi, що забезпечує пiдтримання необхiдного тиску протягом всього перiоду випробувань. Не допускається руйнування цилiндра.
2.2.6. Пневматична герметичнiсть цилiндра:
перевiрку на герметичнiсть повiтрям порожнини цилiндра потрiбно здiйснювати на стендi, що дозволяє створити всерединi цилiндра тиск повiтря 0,25 МПа i витримати його впродовж 5 с. Падiння тиску впродовж випробування не допускається.
2.3. Шланги гнучкi з наконечниками гiдравлiчного привода гальм КТЗ
2.3.1. Геометричнi розмiри шлангiв:
а) основнi геометричнi розмiри шлангiв
Таблиця 2.2
| Внутрiшнiй дiаметр, мм | Зовнiшнiй дiаметр (довiдковий) | Найменший радiус вигину, мм | ||
| dnom | dmin | dmax | ||
| 3,0 | 2,9 | 3,15 | 11 | 35,0 |
| 3,2 | 3,0 | 3,4 | 10,5 | 37,5 |
б) перевiрку здiйснюють унiверсальним вимiрювальним iнструментом з точнiстю, достатньою для контролю заданих допускiв (штангенциркулем, металевою лiнiйкою), i вiдповiдними калiбрами. Для визначення довжини один кiнець шланга закрiплюють нерухомо, а до iншого пiдвiшують вантаж масою 570 ± 40 г.
2.3.2. Герметичнiсть:
а) перевiрка на герметичнiсть шлангiв гальмiвних виконується при випробувальному тиску 20 МПа. Поява витокiв, мiсцевого здуття, трiщин, розривiв та просочування рiдини не допускається;
б) випробування шлангiв на герметичнiсть проводять на спецiальному стендi, що обладнаний манометром класу точностi 1,0 з дiапазоном вимiрювань вiд 0 МПа до 160 МПа. Один кiнець шланга приєднують до нагнiтальної магiстралi стенда, а iнший закривають заглушкою iз спускним краном. При вiдкритому кранi в шланг повiльно подають гальмову рiдину до повного видалення з нього повiтря. Пiсля цього кран заглушки закривають i поступово пiдвищують тиск зi швидкiстю 170 ± 70 МПа/хв до значення 20 МПа. Випробувальний тиск пiдтримують не менше 2 хв.
2.3.3. Тиск руйнування:
а) тиск руйнування шлангiв гальмiвних має бути не менше 45 МПа. Якщо тиск руйнування зразка дорiвнює або бiльше 45 МПа, зразок вважається таким, що пройшов випробовування;
б) перевiрку шлангiв на руйнiвний тиск здiйснюють на випробувальному стендi, який дозволяє створювати тиск 98 МПа (1000 кгс/см2) та має у своєму складi регулювальний клапан, випробувальну камеру та манометр класу точностi 1,0 з дiапазоном вимiрювання вiд 0 МПа до 160 МПа (0 кгс/см2 до 1600 кгс/см2). Допускається використання iнших типiв манометрiв з вiдповiдним дiапазоном вимiрювань i класом точностi, не меншим за вказаний. Для перевiрки шланга на руйнiвний тиск необхiдно пiд'єднати його до гiдравлiчної системи без скручування рукава i повнiстю заповнити його рiдиною, випустивши повiтря. Потiм тиск всерединi шланга збiльшувати зi швидкiстю 170 ± 70 МПа/хв до значення випробувального тиску пiд час перевiрки герметичностi, пiдтримувати його не менше 2 хв. Через 2 хв. в разi вiдсутностi якихось ознак пошкодження шланга тиск в гiдравлiчнiй системi збiльшують зi швидкiстю 170 ± 70 МПа/хв до тиску руйнування зразка. Тиск руйнування шланга не має бути нижче за 45 МПа.
2.3.4. Осьове навантаження або зусилля виривання шланга з наконечникiв:
а) осьове навантаження шлангiв гальмiвних
Таблиця 2.3
| Найменування показникiв (контрольованi характеристики) | Норми показникiв |
| Осьове навантаження або зусилля виривання з
наконечникiв, H, не менше: з рукавами типiв II, III, IV, V |
1800 H |
б) випробування шлангiв на осьове навантаження проводять на розривнiй машинi з дiапазоном вимiрювань вiд 0 H до 2000 H з допустимою похибкою вимiрювань ±1 %. Середня швидкiсть навантаження - 48,5 ± 2,5 мм/хв. Пiд час випробувань до наконечникiв шлангiв приєднують перехiдники, розмiри яких вiдповiдають розмiрам затискачiв розривної машини. Перехiдники закрiплюють в затискачах розривної машини так, щоб вiсь шланга збiгалася з напрямком зусилля на розтягування. Значення зусилля в момент виривання шланга з наконечника або розриву рукава шланга, зафiксоване на шкалi розривної машини, вважають зусиллям руйнування. Значення зусилля руйнування шланга має бути не менше за вказане в таблицi 2.3.
2.3.5. Об'ємне розширення:
а) показники об'ємного розширення шлангiв гальмiвних
Таблиця 2.4
| Найменування показникiв (контрольованi характеристики) | Норми показникiв, см3/м, не бiльше |
| Об'ємне розширення для шлангiв з внутрiшнiм
дiаметром 3,0 мм при тиску: вiд 6,76 МПа до 6,9 МПа вiд 10,16 МПа до 10,3 МПа Об'ємне розширення для шлангiв iз внутрiшнiм дiаметром 3,2 мм при тиску: вiд 9,9 МПа до 10,1 МПа вiд 12,4 МПа до 12,7 МПа вiд 15,9 МПа до 16,2 МПа |
0,75 1,15 1,4 1,4 1,4 |
б) випробування шлангiв на об'ємне розширення необхiдно проводити на спецiальному стендi, до гiдравлiчної частини якого можуть входити прозора мiрна трубка, голчатi крани, манометр, навантажувальний гiдравлiчний цилiндр. Гiдравлiчна частина стенда має бути без глухих мiсць, що допускають утворення повiтряних подушок, та має давати можливiсть закрiплювати шланг без згинiв, скручувань та перекосiв. Вiдстань мiж точками крiплення має становити не менше 0,8 довжини випробовуваного шланга. Пiсля установки шланга iз системи видаляють повiтря без застосування тиску так, щоб рiдина дiйшла до прозорої мiрної трубки. Випробувальний шланг витримують протягом 10 хв. у станi спокою, пiсля чого фiксують за лiнiйкою мiрної трубки висоту стовпа рiдини. При цьому пiдготовлений до випробування шланг має знаходитися у вертикальному розпрямленому положеннi без напруження. Потiм один iз голчатих кранiв закривають, плавно пiдвищують тиск вiд 0 до величини 20,0 - 0,14 МПА i витримують його протягом 10 с. Протягом цього часу необхiдно перевiрити шланг i комплектуючi вироби на наявнiсть пiдтiкань в мiсцях з'єднання. Для проведення вимiрювання один голчатий кран закривають, а один з iнших кранiв вiдкривають, при цьому тиск у виробi пiднiмають до контрольного значення протягом 5 ± 3 с. Далi кран закривають, а вирiб залишають пiд контрольним тиском на 3 с. Потiм перший голчатий кран вiдкривають на 10 ± 3 с, при цьому рiвень рiдини в прозорiй мiрнiй трубцi пiдвищується. Змiна рiвня рiдини в мiрнiй трубцi характеризує величину об'ємного розширення виробу пiд дiєю внутрiшнього тиску рiдини.
Випробування проводять 3 рази для кожного контрольного значення тиску.
Об'ємне розширення випробувального виробу DV обчислюють за формулою:
де: DVi - збiльшення об'єму рiдини в мiрнiй трубцi за одне випробування, см3;
Lобр - довжина виробу мiж затискачами або арматурою.
Величина об'ємного розширення шлангiв не має перевищувати значень, вказаних в таблицi 2.4.
2.3.6. Циклiчна витривалiсть:
а) показники циклiчної витривалостi шлангiв гальмiвних
Таблиця 2.5
| Найменування показникiв (контрольованi характеристики) | Норми показникiв |
| Циклiчна витривалiсть при обертаннi з частотою 800 ± 10 хв-1 протягом 35 год. при тиску вiд 1,5 МПа до 1,7 МПа | Витоки i розриви не допускаються |
б) випробування на циклiчну витривалiсть необхiдно проводити на спецiальному стендi, що забезпечує обертання одного кiнця шланга зi швидкiстю 800 ± 10 хв-1 по колу дiаметром 203,2 ± 0,25 мм. Iнший кiнець шланга закрiплюють нерухомо i через нього подають рiдину пiд тиском. Пiд час установки шлангiв для тестування на циклiчну витривалiсть при крученнi вiдстань мiж привалковими площинами рухомого i нерухомого кронштейнiв має бути меншою за довжину рукава у вiльному станi на величину довжини провисання, що залежить вiд довжини шланга у вiльному станi i визначається за таблицею 2.6.
Таблиця 2.6
| Внутрiшнiй d рукава виробу, мм | L виробу у вiльному станi, мм | L провисання, мм |
| 3,2 мм або менше | Вiд 200 до 400 | 44,5 ± 0,40 |
| Бiльше вiд 400 до 480 | 31,75 ± 0,4 | |
| Бiльше вiд 480 до 600 | 19,05 ± 0,4 |
Для проведення випробувань зразки шлангiв встановлюють i фiксують до кронштейнiв без викривлення i скручування. Потiм вирiб заповнюють рiдиною, видаляють повiтря i створюють тиск вiд 1,5 МПа до 1,7 МПа i пiдтримують його протягом всього випробування.
Результати випробування є задовiльними, якщо через 35 год. не спостерiгається руйнування шланга або витiк рiдини.
2.3.7. Морозостiйкiсть:
а) показники морозостiйкостi шлангiв гальмiвних
Таблиця 2.7
| Найменування показникiв (контрольованi характеристики) | Критерiї вiдповiдностi |
| Морозостiйкiсть при температурi вiд - 40 до - 45° C |
Поява трiщин i розривiв не допускається |
б) пiд час випробувань зразок шланга помiщають в холодильну камеру в розпрямленому станi i витримують при температурi вiд -40° C до -45° C протягом 70 - 72 год., пiсля чого шланг, не виймаючи з холодильної камери, згинають на 180° протягом 2 с навколо облямовування дiаметром 5d, де d - зовнiшнiй дiаметр випробувального зразка.
2.3.8. Набухання в маслi:
а) параметри стiйкостi до дiї мастила шлангiв гальмiвних
Таблиця 2.8
| Найменування показникiв (контрольованi характеристики) | Норми показникiв |
| Набухання в маслi при температурi 70° C протягом 24 годин, %, не бiльше | 15 |
б) стiйкiсть до дiї масла зовнiшнього гумового шару шланга визначають на зiгнутому зразку, при цьому радiус вигину зразка дорiвнює 37 мм. У серединi вигину шланга позначають мiсце i визначають його зовнiшнiй дiаметр як середнє арифметичне значення двох взаємно перпендикулярних вимiрювань. Зразок шланга занурюють в посудину з маслом, нагрiтим до температури 70° C, та витримують протягом 24 год. при вказанiй температурi. Через 24 год. зразок виймають i витримують протягом 30 хв. при температурi 23 ± 2° C. Пiсля цього вимiрюють зовнiшнiй дiаметр шланга, як вказано у цьому пiдпунктi. Результат вимiрювань виражають у вiдсотках вiд початкового значення зовнiшнього дiаметра шланга. Величина набухання шланга не має перевищувати значень, наведених в таблицi 2.8.
2.3.9. Внутрiшня поверхня шланга:
а) внутрiшня поверхня шланга має бути чистою i рiвною, без вм'ятин, трiщин, пористостi i стороннiх включень. Допускаються на внутрiшнiй поверхнi шланга слiди мастила i гальмiвної рiдини;
б) внутрiшню поверхню шланга перевiряють вiзуально. Не має бути видно вм'ятин, трiщин, пористостi та стороннiх включень.
2.3.10. Зовнiшня поверхня шланга:
а) зовнiшня поверхня шланга має бути чистою, без мiхурiв, пористостi, включень, зриву гумового шару;
б) зовнiшню поверхню шланга перевiряють вiзуально. Не має бути видно мiхурiв, бруду, пористостi, зриву гумового шару та стороннiх включень.
2.3.11. Рiзi наконечникiв
Перевiрка якостi рiзей наконечникiв проводиться калiбрами.
2.3.12. Покриття металевих елементiв шлангiв
Металевi елементи шлангiв мають бути iз гальванiчним антикорозiйним покриттям.
3. Колеса iз легких сплавiв для пневматичних шин
3.1. Механiчнi властивостi матерiалу колiс мають вiдповiдати вимогам, зазначеним у таблицi 3.1.
Таблиця 3.1
| Вид матерiалу | Межа мiцностi dв,
МПа, не менше |
Межа текучостi d,
0,2 МПа, не менше |
Вiдносне подовження d, % не менше | Твердiсть за Брiннелем, НВ |
| Нетермооброблювальний Термооброблювальний |
160 210 |
80 140 |
5 5 |
45 - 60 75 - 95 |
Механiчнi властивостi контролюють на зразках, вирiзаних з найбiльш навантажених дiлянок колеса: центральної частини, перехiдної зони диска до обода, обох бортових закраїн та iнших частин, зазначених в технiчнiй документацiї. Кiлькiсть зразкiв - не менше трьох вiд кожної частини колеса.
3.2. Ободи колiс для безкамерних шин мають бути герметичними.
Випробування колiс для безкамерних шин слiд проводити в рiдиннiй ваннi при тиску повiтря 0,4 МПа (4,0 кгс/см2) протягом двох хвилин, при цьому не допускається поява бульбашок повiтря через обiд.
Допускається проведення випробувань з 1.5 - кратним тиском повiтря вiд номiнального значення протягом 1 хвилини.
3.3. Биття обода на дiлянках, прилеглих до шини, не має перевищувати значень, наведених у таблицi 3.2.
Таблиця 3.2
| Тип КТЗ | Биття, мм, не бiльше | |
| радiальне | осьове | |
| Легковi автомобiлi | 0,5 | 0,5 |
| Вантажнi, вантажопасажирськi автомобiлi, автобуси, причепи | 1,5 | 1,5 |
Визначення радiального та осьового биття здiйснюється на стендi (похибка не перевищує ±2,5 % для колiс легкових автомобiлiв та ±5 % - для колiс вантажних автомобiлiв).
3.4. Визначення опору втомленостi при вигинi з обертанням
 |
 |
| Мал. 3.1 Колесо з профiлем посадкової полицi обода 5° |
Мал. 3.2 Колесо з профiлем посадкової полицi обода 15° |
| 1 - обертальна основа стенда; 2 - зажим обода; 3 - колесо; 4 - навантажувальний вал; 5 - опора обертання; 6 - деталi крiплення колеса; L - плече моменту, d - вилiт обода. | |
 |
 |
| Мал. 3.3 Колесо з профiлем посадкової полицi обода 5° |
Мал. 3.4 Колесо з профiлем посадкової полицi обода 15° |
| 1 - деталi крiплення колеса; 2 - колесо; 3 - зажим обода; 4 - опорна поверхня; 5 - навантажувальний вал; 6 - опора обертання; L - плече моменту; d - вилiт обода. | |
Таблиця 3.3
| Згинальний момент при обертаннi | Мiнiмальне число циклiв навантаження | |
| Колiс легкових автомобiлiв | Колiс вантажних автомобiлiв | |
| МвI = 0,5 Мв МвII = 0,75 Мв |
1,8 x 106 2,0 x 105 |
5 x 105 1 x 106 |
Визначення опору втомленостi при вигинi з обертанням здiйснюють на стендi, який складається з привiдного поворотного пристрою, що забезпечує обертання колеса пiд впливом постiйного моменту вигину згiдно з мал. 3.1, мал. 3.3 або впливом обертового моменту на нерухоме колесо згiдно з мал. 3.2, мал. 3.4.
Бортова закраїна ободiв колiс має бути нерухомо закрiплена на фланцi випробувального стенда. Поверхня фланця валу навантаження випробувального стенда має мати мiсця крiплення, розмiри яких вiдповiдають приєднувальним розмiрам на маточинi автомобiля.
Навантажувальний пристрiй, складений з валом, має бути закрiплений на привальнiй поверхнi диска колеса гайками чи болтами (без змащування) з основними приєднувальними розмiрами деталей крiплення колеса, якi застосовують на автомобiлi. Момент затягування деталей крiплення має вiдповiдати заданому виробником транспортного засобу. У разi виконання мiнiмальної кiлькостi з 104 циклiв момент затягування має становити не менше нiж 50 % первинного значення.
Для забезпечення необхiдного моменту вигину на диску колеса до валу навантаження необхiдно прикласти зусилля перпендикулярно до осi оберту колеса на вiдстанi вiд 0,5 м до 1 м вiд привальної поверхнi диска.
Необхiдний момент вигину розраховується за формулою:
Мвmax = K x Fв (µ x R + d),
де: Fв - максимальне вертикальне статичне навантаження на колесо, H;
K - коефiцiєнт перевантаження (для колiс легкових автомобiлiв дорiвнює 2, для вантажних - 2.73);
µ - коефiцiєнт зчеплення мiж шиною та дорогою (для шин легкових автомобiлiв дорiвнює 0,9, для вантажних - 0,7);
R - статичний радiус шини найбiльшого розмiру, який рекомендований для встановлення на це колесо виготовлювачем транспортного засобу, м;
d - вилiт обода, м.
Випробування треба проводити на двох ступенях моменту вигину, якi зазначенi в таблицi 3.3. Пiд час випробувань для кожного ступеня беруться по два колеса.
Частота циклiчного навантаження не має перевищувати 2400 циклiв за хвилину.
Критерiєм оцiнювання є поява трiщин та розривiв, якi виявляються вiзуальним шляхом.
3.5. Визначення опору втомленостi при динамiчному радiальному навантаженнi
Мал. 3.5
1 - барабан ведучий; 2 - шина; 3 - колесо.
Таблиця 3.4
| Тиск пiд час експлуатацiї, кПа | Тиск перед початком випробування, кПа |
| Для шин легкових автомобiлiв | |
| До 160 Вiд 161 до 280 Вiд 281 до 450 |
280 450 550 |
| Для шин вантажних автомобiлiв | |
| Вiд 460 до 580 Вiд 590 до 720 Вiд 730 до 830 Вiд 830 до 900 |
690 900 1000 1200 |
Випробування колiс при динамiчному радiальному навантаженнi треба проводити на стендi з бiговим барабаном для порiвняння мiцностi втоми всiх елементiв колеса, складеного iз шиною, та визначення найменш мiцних елементiв колеса. Пiд час випробувань iмiтують рух колеса по прямiй. Для випробувань беруться два колеса.
Схема навантаження колеса має вiдповiдати схемi, вказанiй на малюнку 3.5.
Випробувальний стенд має бути обладнаний пристроєм, який забезпечує дiю постiйного радiального навантаження при обертаннi колеса. Стенд має мати привiдний обертовий барабан з гладкою поверхнею, ширина якої бiльша за ширину профiлю шини пiд навантаженням. Дiаметр барабана при зовнiшньому обiгу має бути не менше нiж 1590 мм, а при внутрiшньому обiгу колеса - не менше нiж 1400 мм. Деталi крiплення колiс мають бути затягнутi з моментом, значення якого зазначається виробником транспортного засобу.
Для проведення випробувань на колесо має бути встановлена шина максимального типорозмiру, зазначеного виробником транспортного засобу.
Тиск повiтря в холодних шинах для легкових та вантажних автомобiлiв перед початком випробувань має бути в межах значень, зазначених у таблицi 3.4. У процесi випробувань зниження тиску повiтря не допускається.
Шлях, який пройшла шина пiд час випробувань колiс легкових автомобiлiв, має бути не менше нiж 2000 км при швидкостi вiд 70 км/год до 100 км/год з радiальним навантаженням 2,5Fв, де 2,5 - коефiцiєнт перевантажу, Fв - максимальне вертикальне статичне навантаження на колесо транспортного засобу, Н.
Шлях, який має пройти шина вантажного автомобiля з навантаженням 2Fв, має становити 13000 км при швидкостi не менше нiж 25 км/год. Вiдхилення тиску в шинах та навантаження не мають перевищувати ±2,5 % - для шин легкових автомобiлiв та ±5 % - для вантажних.
Критерiєм оцiнювання граничного стану колiс є поява трiщин втомлюваностi в елементах колiс, якi виявляються рентгенiвським контролем чи спецiальною фарбою з великим проникненням.
3.6. Визначення жорсткостi бортових закраїн
Таблиця 3.5
| Навантаження на колесо, Н | Енергiя деформацiї, Н·м | |
| зовнiшньої бортової закраїни обода | внутрiшньої бортової закраїни обода | |
| До 3000 Бiльше нiж 3000 |
60 100 |
40 60 |
Випробування здiйснюють на стендi в критичних точках кола бортових закраїн обода (у зонi вентильного отвору, напроти шпиць та мiж шпицями).
Пiд час випробувань до вiдповiдної бортової закраїни обода колеса, закрiпленого на пласкiй основi стенда, прикладають в критичнiй точцi осьове навантаження за допомогою стрижня, який має сферичний наконечник з максимальним радiусом сфери 25 мм. При цьому швидкiсть деформацiї має бути в межах 0,2 мм/с - 2 мм/с для колiс легкових автомобiлiв та 0,2 мм/с - 5 мм/с - для колiс вантажних автомобiлiв. Енергiю деформацiї, яку витримує бортова закраїна обода колеса легкового автомобiля, визначають на пiдставi дiаграми "сила-шлях" та оцiнюють до моменту, коли сила стискання пiсля досягнення свого максимального значення знижується до 60 % вказаного значення. Результати випробувань вважаються позитивними, якщо в кожнiй критичнiй точцi кола бортової закраїни обода досягнуто мiнiмальнi значення для енергiї деформацiї, зазначенi в таблицi 3.5. Внутрiшня бортова закраїна обода колеса вантажного автомобiля має витримувати 1,5 - кратне граничне статичне навантаження на колесо, а зовнiшня бортова закраїна - 2 - кратне навантаження. Для кожної критичної точки кола бортової закраїни використовують нове колесо.
Результати випробувань вважаються позитивними, якщо пiд час дiї вказаних навантажень вiдсутнi трiщини. Допускається пластична деформацiя.
3.7. Визначення опору колеса удару пiд кутом 30°
Мал. 3.6
1 - колесо в зборi з шиною; 2 - вантаж; 3 - опора
стенда; 4 - зовнiшня бортова закраїна обода.
Таблиця 3.6
| Маса вантажу, кг | Параметри гвинтових пружин | |||
| основна | додаткова | кiлькiсть пружин не менше | сумарна жорсткiсть пружин, кН/мм (кгс/мм) |
попереднє стиснення системи пружин, мм |
| 910 ± 18 | 100 ± 4,5 | 2 | 0,98 - 1,3 (100 - 130) |
6 |
Випробувальний стенд (мал. 3.6) має забезпечувати вплив ударного навантаження комплекту вантажiв на бортову закраїну обода колеса, складеного з шиною, найменшого розмiру з перелiку рекомендованих виробником транспортного засобу для цього розмiру обода. Вантаж має складатись iз двох мас: основної та додаткової, що взаємодiють мiж собою через гвинтовi пружини.
Мiнiмальнi розмiри контактної площини ударного елемента додаткової маси мають становити 152 x 380 мм, а максимальнi - 300 x 380 мм. Технiчна характеристика комплекту мас вантажу та гвинтових пружин вказана в таблицi 3.6.
Висоту розташування ударного елемента над верхньою точкою пневматичної шини (h), мм, розраховують за формулою
h= Kr x Fв,
де: Kr - перехiдний коефiцiєнт, який дорiвнює 0,03 мм/H (0,3 мм/кгс) для колiс легкових автомобiлiв та 0,04 мм/H (0,4 мм/кгс) - для колiс вантажних автомобiлiв;
Fв - максимальне вертикальне статичне навантаження на колесо, H.
Для колiс легкових автомобiлiв висота розташування ударного елемента h дорiвнює 64 мм, якщо розрахункове значення висоти h становить не бiльше нiж 64 мм. Для колiс вантажних автомобiлiв висота розташування ударного елемента h дорiвнює 127 мм, якщо розрахункове значення висоти h становить не бiльше нiж 127 мм. Пiд час випробувань колесо, складене з шиною, має бути встановлене на опорi стенда пiд кутом 30° ± 1° до горизонтальної площини та жорстко закрiплене деталями крiплення. Тиск повiтря в шинах має вiдповiдати значенню, вказаному виробником транспортного засобу. Якщо конструкцiя центральної частини колеса є складною, необхiдно провести випробування в кожнiй критичнiй точцi кола обода: в зонi вентильного отвору, на шпицi та мiж шпицями. Для випробувань кожної критичної точки використовують нове колесо.
Критерiями руйнування є наявнiсть таких дефектiв:
трiщини, якi виявляються вiзуально;
вiдокремлення диска вiд обода;
повне падiння тиску повiтря в безкамернiй шинi протягом 1 хв.
Деформацiю колеса на ободi в зонi контакту з ударним елементом не вважають дефектом.
Примiтка.
Допускається проведення випробувань щодо визначення опору колiс легкових автомобiлiв удару пiд кутом 13°.
4. Ресори пiдвiски листовi автотранспортних засобiв
4.1. Основнi параметри та розмiри ресори:
контрольне навантаження (рекомендовано, щоб дорiвнювало статичному) Pк, та H (мал. 4.1);
стрiла вигину пiд контрольним навантаженням, H, мм;
жорсткiсть ресори пiд контрольним навантаженням C, та H x см-1;
довжина ресори L, мм;
твердiсть ресори пiсля термообробки, НВ.
Також вказують довiдково:
ширину ресори b, мм;
висоту пакета T, мм;
стрiлу вигину ресори за вiдсутностi навантаження H, мм;
прогин пiд контрольним навантаженням fk, мм;
середнє напруження при контрольному навантаженнi d;
прогин пiд навантаженням осадки fа, мм.
Мал. 4.1
Лiнiйнi розмiри контролюють засобами лiнiйних вимiрювань з граничнодопустимими похибками. Жорсткiсть ресори визначають спiввiдношенням прирощування навантаження по середнiй лiнiї характеристики при прогинi ±25 мм вiд положення, яке вiдповiдає контрольному навантаженню, до величини цього прогину (мал. 4.1).
Стрiлу вигину ресори пiд контрольним навантаженням перевiряють на спецiальному стендi (мал. 4.1), при цьому мають виконуватись такi вимоги:
ресора має бути встановлена так, щоб напрямок дiї навантаження був перпендикулярний до корiнного листа у випрямленому станi;
опори кiнцiв ресори мають забезпечувати їх вiльне перемiщування в горизонтальному напрямку при прогинi ресори;
вушка ресори мають вiльно провертатися на своїх опорах.
Ресору встановлюють у вiльному станi (без скоб (ресорних), але стягнуту центральним болтом чи спецiальною струбциною.
Навантаження на ресору має бути прикладене по центру жорсткого крiплення ресори.
4.2. Ресори мають виготовлятися завширшки 45, 55, 65, 75, 90, 100 та 120 мм. Довжина ресор має бути кратною 25 мм.
Лiнiйнi розмiри контролюють засобами лiнiйних вимiрювань з граничнодопустимими похибками.
4.3. Розмiри внутрiшнього дiаметра металевих втулок вушка d наведенi в таблицi 4.1. Допуск на внутрiшнiй дiаметр цих втулок - IТ11.
Таблиця 4.1
| Параметри | Розмiри, мм | ||||
| Ширина ресори, b Внутрiшнiй дiаметр втулок вушок, dв |
65 20 30 - |
75 30 40 - |
90 30; 32* 40; 42* 50 |
100 40 50 - |
120 50 60 - |
____________
* Застосовувати не
рекомендується.
4.4. Величина допуску на внутрiшнiй дiаметр витих вушок з обробленими отворами не має перевищувати IТ11, а для дiаметрiв вушок з необробленою поверхнею вiдхилення не має перевищувати + 0,5 мм.
4.5. Розмiри центрових болтiв (мал. 4.2) та хомутiв типiв A та B (мал. 4.3) наведенi в таблицях 4.2 - 4.4.
Таблиця 4.2 (мм)
| Ширина ресори, b | do | lo | z | D* | h | r | Мiнiмальна довжина l для | |
| шестигранної гайки | корончастої гайки | |||||||
| 45 55 65 75 90 100 120 |
8 8 10, 12 10, 12 12, 14 16 16 |
22 22 32 32 32 38 38 |
1 1 1 1 1 2 2 |
12 12 17 17 17 22 22 |
10 10 11 11 11 11 11 |
1 1 1,6 1,6 1,6 1,6 1,6 |
Т** + 10 Т + 10 Т + 15 Т + 15 Т + 15 Т + 20 Т + 15 |
Т + 14 Т + 14 Т + 20 Т + 20 Т + 20 Т + 26 Т + 26 |
____________
* Допуск h13.
** Товщина пакету листiв.

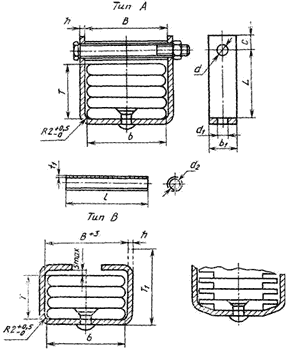

Мал. 4.2
Таблиця 4.3 (мм)
| Ширина ресори b | Хомут типу А | Втулка | Дiаметр болта | ||||||||
| B ±0.5 |
b1 ±0.3 |
h | L ±2 |
C ±1 |
d ±0.3 |
d1 H13 |
l | d2 | t1 | ||
| 55 65 75 90 100 120 |
56,0 66,0 76,5 91,5 102,0 122,0 |
22 25 25 25 30 40 |
4*, 5*, 6 4*, 5*, 6 5*, 6*, 8 5*, 6*, 8 8 8*, 10 |
T** + 10 T + 10 T + 12 T + 12 T + 14 T + 14 |
11 11 13 15 15 15 |
8,5 8,5 10,5 10,5 13,0 13,0 |
10,5 10,5 10,5 10,5 13,0 13,0 |
56,0 66,0 76,5 91,5 102,0 122,0 |
8,5 8,5 10,5 11,0 13,0 13,0 |
0,5 1,0 1,0 1,5 1,5 1,5 |
8 8 10 10 12 12 |
____________
* Застосовують для ресор,
спроектованих до 01 сiчня 1991 року.
** Товщина пакета листiв.
Таблиця 4.4 (мм, для хомута типу B)
| Ширина ресори b | T1 ± 2 |
| 45 55 65 75 90 |
T + (18 ё 25) T + (22 ё 28) T + (25 ё 32) T + (30 ё 36) T + (34 ё 40) |

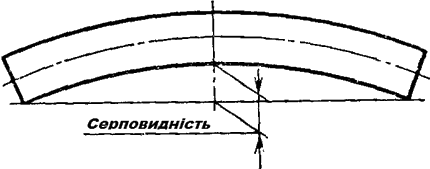

Мал. 4.3
4.6. Ресори мають виготовлятись iз гарячекатаної ресорно-пружинної сталi. Рекомендовано застосовувати сталi з вмiстом ванадiю. Листи малолистових ресор мають виготовлятися з прокату iз закругленими краями.
Вiдповiднiсть марок матерiалiв, з яких виготовляють ресори, пiдтверджують вiдповiдними сертифiкатами або свiдоцтвами якостi.
4.7. Листи мають бути термiчно обробленi. Твердiсть листiв має становити 353 - 461 НВ. При цьому рiзниця величин твердостi всiх листiв ресори не має перевищувати 65 НВ.
4.8. Поверхнi термiчно оброблених листiв, у тому числi їх ребровi сторони, краї кiнцiв листiв, краї отворiв мають бути без розшарувань, трiщин, раковин, холодних забоїн та iнших дефектiв механiчного та металургiйного походження. Допускаються поодинокi сколювання завдовжки до 20 мм вiд торця листiв. Перевiряється вiзуально.
4.9. Серповиднiсть (мал. 4.4) термiчно оброблених складених листiв ресор не має перевищувати значень, наведених в таблицi 4.5.
Таблиця 4.5 (мм)
| Товщина прокату | Точнiсть прокату | Серповиднiсть | Неплощиннiсть |
| До 7,5 включно | Висока Пiдвищена Звичайна |
1,0 1,5 2,5 |
1,5 4,0 7,0 |
| Бiльше вiд 7,5 | Висока Пiдвищена Звичайна |
1,0 1,5 2,5 |
1,0 2,0 4,0 |
Мал. 4.4
4.10. Номiнальний дiаметр центрального отвору має перевищувати номiнальний дiаметр центрувального болта не бiльше нiж на 0,5 мм. Похибка розмiрiв отворiв не має перевищувати 0,5 мм.
4.11. Граничне вiдхилення центрального отвору i фiксуючої видавки вiд повздовжньої осi симетрiї ресорного листа не має перевищувати 1 мм, якщо ширина листа становить до 90 мм включно, а якщо ширина становить 100 мм i бiльше - 1,4 мм. Видавки, якi призначенi для фiксацiї листiв у центральнiй частинi ресори, не мають мати вiдхилення вiд повздовжньої осi симетрiї ресорного листа бiльше нiж 1 мм. За наявностi двох видавок сума їх вiдхилень в рiзнi сторони вiд повздовжньої осi листа - не бiльше нiж 0,3 мм.
4.12. Вiдхилення довжини листiв ресор, крiм листiв з вiдтягнутими кiнцями, у випрямленому станi не має перевищувати 5 мм.
Лiнiйнi розмiри контролюють засобами лiнiйних вимiрювань з граничнодопустимими похибками.
4.13. Вiдхилення вiдстанi вiд торця листа до поперечної осi ресори, крiм корiнних листiв з витими вушками, не має перевищувати ±1,5 мм. Вимiрювання проводять з однiєї сторони листа.
Лiнiйнi розмiри контролюють засобами лiнiйних вимiрювань з граничнодопустимими похибками.
4.14. Вiдхилення вiдстанi вiд осi вушка до поперечної осi ресори не має перевищувати ± 2 мм.
Лiнiйнi розмiри контролюють засобами лiнiйних вимiрювань з граничнодопустимими похибками.
4.15. Закрiплення втулок у вушках має виключати їх обертання та осьове змiщення.
4.16. Допуски перпендикулярностi осi вушка ресори iз запресованою втулкою не мають перевищувати 3,0 мм в горизонтальнiй площинi та 4,0 мм - у вертикальнiй (мал. 4.5). Лiнiйнi розмiри контролюють засобами лiнiйних вимiрювань з граничнодопустимими похибками.
Мал. 4.5
4.17. Сумарне змiщення листiв ресори в поперечному напрямку вiдносно корiнного листа в середнiй частинi ресори на довжинi защемлення Lе не має перевищувати 1,5 мм для ресор I класу i 2 мм - для ресор II класу.
Допуск на ширину втулки, яка пiдлягає механiчнiй обробцi, не має перевищувати h11; для вушок з гумовими втулками допуск вказується в документацiї виробника.
Вiдхилення ширини кiнця ресори в мiсцi защемлення за вiдсутностi механiчної обробки не має перевищувати + 5 мм.
Лiнiйнi розмiри контролюють засобами лiнiйних вимiрювань з граничнодопустимими похибками.
4.18. Хомути ресор не мають перешкоджати легкому перемiщенню листiв у процесi роботи ресори. Гайки стяжних болтiв хомутiв мають бути iз запобiжниками вiд самостiйного вiдгвинчування. Допуск симетричностi хомута вiдносно поперечної осi ресори не має перевищувати 5 мм. Мiнiмальний зазор вiд хомута до торця наступного ресорного листа 5 мм.
4.19. Зазори мiж листами багатолистової ресори, стягнутої в середнiй частинi до зiмкнення листiв, не мають перевищувати 0,3 мм, якщо довжина зазору не перевищує 75 мм. Якщо довжина зазору перевищує 75 мм, але не бiльше як 1/4 довжини меншого з двох спорiднених листiв, мiжлистовi зазори не мають перевищувати:
1,2 мм - якщо номiнальна товщина листiв до 6 мм включно;
2,0 мм - якщо номiнальна товщина листiв вiд 8 мм до 16 мм включно;
2,8 мм - якщо номiнальна товщина листiв понад 16 мм.
Зазор має плавно зменшуватись вiд середини довжини. Якщо довжина зазору становить до 75 мм, його кiнцi визначають щупом 0,05 мм чи на просвiт, якщо бiльше вiд 75 мм - щупом 0,3 мм.
4.20. Величина зазору на вiдстанi до 10 мм вiд кiнця листа не має перевищувати 0,4 мм.
Вимоги цього пiдпункту та пiдпункту 4.21 вважаються не забезпеченими, якщо зазор перевищує граничну величину хоча б в однiй точцi по ширинi листа (мал. 4.6).
Мал. 4.6
Перевiрка зазорiв мiж листами багатолистової
ресори
1 - граничне положення щупа; 2 - щуп.
Зазори перевiряють на зiбранiй ресорi у вiльному станi, стягнутiй центровим болтом чи затиснутiй на пресi на дiлянцi жорсткого крiплення ресори на транспортному засобi до повного змикання листiв у мiсцi затиснення. Перевiрку здiйснюють щупом, розташованим по всiй ширинi листа, перпендикулярнiй до повздовжньої осi ресори (мал. 4.6). Допускається перевiрка пiд навантаженням, яке вiдповiдає масi ресори.
Момент затягування з'єднань рiзi має перевiрятися динамометричним ключем.
4.21. Листи ресор мають змикатись тiльки в мiсцi центрального крiплення. В iнших частинах ресори зазор мiж листами при рiзних деформацiях має бути не менше нiж 1 мм.
Лiнiйнi розмiри контролюють засобами лiнiйних вимiрювань з граничнодопустимими похибками.
4.22. Вiдхилення стрiли вигину пiд контрольним навантаженням не має перевищувати ± 5 мм.
Лiнiйнi розмiри контролюють засобами лiнiйних вимiрювань з граничнодопустимими похибками.
4.23. Вiдхилення вiд номiнального значення жорсткостi ресори не має перевищувати ± 5 %.
Жорсткiсть ресори визначають спiввiдношенням приросту навантаження по середнiй лiнiї характеристики при прогинi ± 25 мм вiд положення, яке вiдповiдає контрольному навантаженню, до величини цього прогину.
4.24. Для захисту вiд корозiї ресори мають бути пофарбованi.
Якiсть покриття контролюють вiзуально i порiвнюють з контрольним зразком.
5. Амортизатори телескопiчнi гiдравлiчнi та гiдропневматичнi механiчних транспортних засобiв та причепiв
5.1. Загальнi технiчнi вимоги
5.1.1. Основнi споживчi властивостi амортизатора оцiнюють за робочими дiаграмами.
5.1.2. Робочi дiаграми амортизаторiв повиннi вiдповiдати наведеним в робочих кресленнях, технiчних умовах на конкретнi амортизатори та iншiй технiчнiй документацiї. При максимальних швидкостях поршня вiд 0,20 до 0,52 м/с (клапанний режим роботи) граничнi вiдхилення сил опору амортизаторiв вiд їх номiнальних значень не повиннi виходити за межi ±15 % при вiдбої та ±20 % - при стисненнi. При максимальних швидкостях поршня вiд 0,08 до 0,20 м/с (дросельний режим роботи) граничнi вiдхилення сил опору амортизаторiв вiд їх номiнальних значень не повиннi виходити за межi ±30 % при вiдбої та ±50 % - при стисненнi.
5.1.3. Сила опору амортизатора за умови пiдвищення його температури вiд 20 до 80° C не повинна зменшуватись бiльш, нiж на 30 % вiд первiсного значення як при вiдбої, так i при стисненнi.
5.1.4. Амортизатори повиннi бути герметичними. Протiкання робочої рiдини не допускається за виключенням можливого появлення мастильної плiвки на робочiй поверхнi штоку пiсля прокачування.
5.1.5. Перемiщення рухомих частин амортизатора повинно бути плавним без заїдань при будь-якому нахилi вiдносно резервуара по всiй довжинi.
5.1.6. На поверхнi амортизатора не припускається наявнiсть нефарбованих зон (крiм тих, що установленi конструкторською документацiєю), слiдiв амортизацiйної рiдини, механiчних пошкоджень, а також не припускаються вигини штока, пошкодження його робочої поверхнi та приєднувальних деталей, деформацiя резервуарiв, провушин, кожухiв.
5.1.7. Лакофарбове покриття повинно бути стiйким до впливу рiдинних палив i вологого середовища в умовах пiдвищеної температури, а також мати достатнє зчеплення (адгезiю) з металевими поверхнями.
5.2. Методи контролю
5.2.1. Випробування лакофарбового покриття
5.2.2. Пофарбовану зовнiшню поверхню амортизатора обливають 5 см3 етильованого бензину. Встановлюють амортизатор пiд кутом 45° до вертикалi i витримують до повного випаровування бензину. При завершеннi випробувань фарба не повинна мати шорсткостi, бульок, напливiв.
5.2.3. Амортизатор слiд витримувати у камерi за температури вiд 38 до 42° C i вiдноснiй вологостi повiтря 90 % протягом 96 годин без перерви, у вертикальному положеннi. При завершеннi випробувань фарба не повинна мати шорсткостi, бульок, напливiв.
5.2.4. За допомогою скребачки, яка складається з ряду паралельно розташованих на вiдстанi 1 мм одне вiд одного лез, нарiзають пофарбовану поверхню резервуара амортизатора на квадрати площиною вiд 80 до 90 мм2 в двох взаємно перпендикулярних направленнях таким чином, щоб прорiзати шар фарби. До отриманої поверхнi решiтки приклеюють смужку клейкої стрiчки з вiдривним зусиллям вiд 10 до. 15 Н. При рiзкому видаленнi клейкої стрiчки не припускається вiдрив шару фарби, за виключенням вiдриву задирок по краях решiтки.
5.3. Випробування на плавнiсть роботи
Плавнiсть перемiщення рухомих частин слiд перевiряти при постiйнiй швидкостi в межах 0,005 - 0,01 м/с на довжинi не менше 80 % вiд максимального ходу амортизатора. Рухомi частини амортизатора, який встановлено вертикально, повиннi перемiщатись плавно без заїдань при любих нахилах вiдносно резервуара по всiй його довжинi. При цьому вимiрюються зусилля, якi необхiднi для зсуву та перемiщенню рухомих частин.
5.4. Випробування на герметичнiсть
5.4.1. Герметичнiсть амортизаторi визначають прокачуванням на стендi з подальшим витримуванням у нерухомому станi. При цьому амортизатори повиннi знаходитись в горизонтальному станi, а штоки двотрубних амортизаторiв без надлишкового тиску перемiщеннi до крайньої точки. Пiсля витримування амортизаторiв їхнi нижнi опiрнi зовнiшнi поверхнi резервуара та кожуха повиннi бути сухими без явних слiдiв рiдини.
5.4.2. При перевiрцi на герметичнiсть прокачуванням, амортизатор повинен пропрацювати на стендi не менше 30 с при швидкостях поршня зазначених у пунктi 5.5.1. При цьому температура амортизатора не повинна перевищувати 100 C
5.4.3. Витримка амортизатора в горизонтальному станi проводиться протягом 12 годин (не менше)
5.5. Контроль характеристик амортизатора
5.5.1. Запис робочих дiаграм при роботi амортизаторiв з клапанами вiдбою та стиснення, що вiдкриваються, належить проводити в дiапазонi максимальних швидкостей поршня вiд 0,20 до 1,00 м/с; з клапанами, якi закритi, - в межах вiд 0,08 до 0,20 м/с. при цьому величина ходу поршня повинна бути не менше 80 % його повного ходу (з округленням до цiлих десяткiв мiлiметрiв), але не бiльше, нiж 100 мм.
Температура амортизатора перед випробуваннями повинна бути в межах вiд 15 до 30° C.
З початку випробувань i у випадку наявностi перерв запис робочих дiаграм треба проводити пiсля виконання прокачування (не менше 4 циклiв).
5.5.2. Робочу характеристику амортизатора будують за робочими дiаграмами на основi ходiв поршня та частот коливання, що забезпечують максимальнi швидкостi поршня в межах вiд 0,08 до 1,00 м/с. В цьому дiапазонi максимальних швидкостей поршня має бути записано не менш, нiж десять робочих дiаграм у вiдповiдностi з 5.5.1. За записаними робочими дiаграмами визначають максимальне значення сили опору вiдбою та стиснення, а за розмiром ходу i значенням частот коливання поршня - максимальнi швидкостi останнього. За цими даними будують робочу характеристику.
5.5.3. Температурну характеристику будують за робочими дiаграмами, що записанi за 5.5.1 при наступних температурах амортизатора: мiнус 50, мiнус 30, мiнус 15, 0, 20, 30, 50, 80, 100° C.
Амортизатор перед початком випробувань охолоджують до температури мiнус 60° C, далi при роботi поступово доводять його температуру до вказаних значень i записують робочi дiаграми при постiйнiй максимальнiй швидкостi.
За отриманим максимальним значенням сили опору вiдбою та стиснення будують температурну характеристику.
6. Свiчки запалювання iскровi
6.1. Технiчнi вимоги
6.1.1. Свiчки запалювання повиннi виготовлятися у загальноклiматичному виконаннi "0" за ДСТУ ГОСТ 3940:2007 у вiдповiдностi з вимогами цього стандарту чи технiчних умов на конкретнi типи свiчок запалювання за кресленнями, затвердженими у встановленому порядку.
6.1.2. Сталевi деталi свiчок запалювання повиннi мати захисне покриття.
6.1.3. На металевих деталях свiчок запалювання не допускаються трiщини та зiрванi нитки рiзi. На термоосiдальнiй канавцi та в мiсцях накладання контактiв при електротермiчному збираннi свiчок запалювання припускається часткове порушення покриття.
6.1.4. Iскроутворення мiж електродами свiчок запалювання, що мають величину iскрового зазору менше 0,6 мм повинно бути безперебiйним при тиску газу, що оточує електроди, 1,0 ± 0,05 МПа (10 ± 0,5 кг/см2).
При iскровому зазорi 0,6 мм i бiльше тиск газу повинен бути 0,85 ± 0,05 МПа (8,5 ± 0,5 кг/см2).
6.1.5. Витiкання газу через з'єднання деталей свiчки запалювання при рiзницi тиснень 1,0 ± 0,05 МПа (10 ± 0,5 кг/см2) не повинно перевищувати 5 см3/хв., а для свiчок запалювання з герметичнiстю по з'єднанню iзолятор-електрод цементом - 40 см3/хв.
Для свiчок запалювання, що наново розробляються, витiкання газу через з'єднання деталей перевiряти при рiзницi тиснень 2,0 ± 0,05 МПа (20 ± 0,5 кг/см2).
6.1.6. Свiчки запалювання не повиннi мати пошкоджень пiсля впливу механiчного навантаження:
крутильного моменту 45 Н.м, прикладеного до шестигранника корпусу;
згинальної сили в 400 Н, прикладеної пiд кутом 90° до контактної головки;
розтягувальної сили 300 Н, прикладеної до контактної головки вздовж її осi.
6.1.7. Товщина ущiльнюючого кiльця, що не спадає, повинна бути вiд 1,4 до 2,0 мм пiсля одноразового затягання зусиллям 30 Н.м для свiчок запалювання з рiззю на корпусi М14 х 1,25 та зусиллям 40 Н.м при рiзi на корпусi М18 х 1,5.
За згодою iз споживачем застосовують ущiльнюючi кiльця, що спадають.
6.1.8. Омiчний опiр iзоляцiї мiж контактною головкою i корпусом свiчки запалювання при температурi 550 ± 15° C не повинно бути менш, нiж 5,0 КОм.
6.1.9. Частина свiчки запалювання, яка вкручується, повинна витримувати одноразове нагрiвання повiтрям, що має температуру (700 ± 10)° C на протязi (10 ± 1) хв. та подальшим природним охолодженням до температури (20 ± 5)° C.
6.1.10. Електрод маси повинен бути надiйно приварений до корпусу свiчки запалювання.
6.1.11. Iзолятор в зборi з електродом та контактною головкою повинен витримувати випробувальну напругу 22 кВ (ефективне значення) з частотою 50 Гц на протязi 30 с.
6.1.12. Критерiєм граничного стану свiчок запалювання слiд вважати перебiй в iскроутвореннi при умовi, що вказана в табл., що не усувається очищенням вiд нагару.
Таблиця 6.1
| Iскровий зазор, мм | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 |
| Тиск безперебiйностi iскроутворення, кг/см2 | 7,0 | 6,0 | 5,0 | 4,5 | 4,0 | 3,5 |
Примiтки.
1. Перевiрку свiчок запалювання треба проводити при величинi iскрового зазору, вказаного в iнструкцiї з експлуатацiї.
2. Випробувальна напруга при перевiрцi свiчок запалювання пiд час експлуатацiї повинно вiдповiдати параметрам, що вказанi в пунктi 4.4. При цьому максимальне амплiтудне значення напруги повинно бути 18 кВ, не бiльше, а час зростання фронту iмпульсу напруги вiд 10 до 90 % максимального значення повинно бути 80 мкс, не бiльше.
6.2. Методи контролю
6.2.1. Перевiрку зовнiшнього вигляду iзолятора i металевих деталей (п. 6.1.3) проводять вiзуально без застосування збiльшувальних приладiв.
6.2.2. Випробування антикорозiйних властивостей металевих деталей (п. 6.1.2), якi мають окисне покриття слiд проводити на змащенiй свiчцi запалювання у камерi соляного туману на протязi 2,5 годин. Туман утворюють розпорошуванням 20 %-вого розчину кухонної солi у водi при температурi (20 ± 5)° C. Вироби розташовують в камерi таким чином, щоб в ходi випробувань бризки розчину, краплi зi стелi стiн та систем пiдвiсiв, не потрапляли на вирiб. Розпорошування розчину виконують протягом 15 хв. Через кожнi 45 хв.
Свiчки запалювання вважаються такими, що витримали випробування, якщо пiсля випробувань вiдсутнє зруйнування захисного покриття, що оголює основний метал.
Допускаються осередки корозiї основного металу на гострих краях, поглибленнях деталей, на рiзi та дiлянках корпусу з захисним покриттям, яке порушене при термоосiданнi.
6.2.3. Перевiрку безперебiйностi iскроутворення (п. 6.1.4) проводять встановленням свiчки запалювання в барокамеру, яка забезпечує отримання необхiдного надмiрного тиску газу i з конструкцiєю, яка дозволяє наглядати чи реєструвати iскроутворення мiж електродами свiчки запалювання. Пiсля пiдведення випробувальної напруги не менш, нiж 22 кВ (амплiтудне значення) при встановлених у п. 6.1.4 умовах iскроутворення має бути безперебiйним. Випробування триває 30 хв.
Випробувальна напруга при дослiдних (лабораторних) випробуваннях повинно мати наступнi характеристики при ємнiсному навантаженнi не бiльш, нiж 50 пФ:
Таблиця 6.2
| максимальне амплiтудне значення напруги | не менше 22 кВ |
| час зростання фронту iмпульсу напруги вiд 10 % до 90 % максимального значення | вiд 8 до 50 мкс |
| час спаду фронту iмпульсу напруги вiд 90 % до 10 % максимального значення | вiд 20 до 6 мкс |
| частота проходження iмпульсу | 50с-1 |
6.2.4. Перевiрку кiлькостi витiкання газу через з'єднання деталей свiчки запалювання (п. 6.1.5) здiйснюють шляхом встановлення свiчки запалювання в барокамеру, яка забезпечує отримання необхiдного надмiрного тиснення газу, та вимiрювання витiкання газу протягом 30 сек. При цьому витiкання газу через з'єднання свiчки iз барокамерою, в тому числi i з ущiльнюючим кiльцем свiчки запалювання, не враховують. Допускається проводити контроль на свiчках запалювання, якi не укомплектованi ущiльнюючими кiльцями.
6.2.5. Перевiрку механiчної стiйкостi (п. 6.1.6) проводять шляхом монтажу свiчки запалювання у вiдповiдний рiзьбовий отвiр стальної загартованої пластини, з моментом затяжки 45 Нм та прикладають роздiльно зусилля на згин та зусилля на розтяг до контактної головки.
6.2.6. Перевiрку товщини ущiльнювального кiльця (п. 6.1.7) слiд проводити пiсля затяжки з вiдповiдним моментом свiчки запалювання у вiдповiдний рiзьбовий отвiр стальної загартованої пластини.
6.2.7. Перевiрку омiчного опору iзоляцiї (п. 6.1.8) поводять пiсля нагрiву свiчки запалювання в печi при температурi (550 ± 15)° C. Свiчку запалювання вкручують у вiдповiдний рiзьбовий отвiр металевої пластини i кладуть в пiч на 5 хв. Вимiрювання опору проводять не пiзнiше нiж через 1 хв. пiсля того як свiчку запалювання дiстануть з печi. Дозволяється проводити вимiрювання опору не витягуючи свiчку запалювання з печi.
6.2.8. Перевiрку частини свiчки запалювання, що вкручується, проводять нагрiвом верхньої частини свiчки запалювання при температурi (700 ± 15)° C у печi i природному охолодженнi свiчки запалювання на повiтрi при температурi (20 ± 5)° C. Свiчки запалювання, якi випробовуються встановлюються в отвори пластин, що має товщину, яка рiвна довжинi частини що вкручується, що розмiщується у верхнiй частинi печi. Отвори в пластинi повиннi бути на 0,5 мм бiльше максимального зовнiшнього дiаметру рiзi на корпусi свiчки запалювання. Пластина складається з двох сталевих листiв та азбестової прокладки мiж ними.
Пластина до встановлення свiчок запалювання прогрiвається разом з пiччю. Температуру в печi замiряють за допомогою термопари, що розмiщена в центрi пластини та опущена на 50 мм нижче пластини.
Свiчки запалювання вважаються такими, що пройшли випробування, якщо вони пiсля випробування зберiгають герметичнiсть через з'єднання деталей та мають безперебiйне iскроутворення при тиску газiв, що оточують електроди.
Наявнiсть трiщин на iзоляторi визначають шляхом нанесення на його поверхню 0,5 % розчину еозину або фуксину в етиловому технiчному спиртi. Пiсля проведення випробування свiчки запалювання промивають пiд проточною водою i висушують.
6.2.9. Перевiрку надiйностi приварювання електрода маси (п. 6.1.10) проводять одноразовим його згином на 90° i повертанням в початкове положення. Вiдрив електроду i наявнiсть трiщин в мiсцi приварювання не допустимi.
6.2.10. Випробування електричної мiцностi iзолятора в зборi з електродом та контактною головкою, що вийнятий з корпусу свiчки запалювання, проводять на спецiальних установках з вимiрювальним пристроєм. Iзолятор, що випробовується, в зборi повинен бути вставлений в металеве кiльце, яке не має гострих кромок (радiус округлень 0,5 мм), що охоплює максимальний дiаметр пояска iзолятора. Нижня фаска пояска iзолятора повинна опиратися на бурт контактуючого кiльця висотою не бiльше 1 мм. Висота кiльця повинна бути рiвна висотi пояска iзолятора, а товщина стiнок повинна бути не бiльше 1 мм. Зазор мiж випробовуваним iзолятором в зборi i контактуючим кiльцем має бути в межах допуску на iзолятор. Iзолятор з контактуючим пристроєм розташовують тепловим конусом вниз в конденсаторну або трансформаторну оливу з електричною мiцнiстю, що не допускає появу електричного розряду на поверхнi. Рiвень оливи не повинен бути нижче 30 мм вiд верхньої кромки контактуючого кiльця, а iзолятор в зборi не повинен торкатися дна i стiнок посудини.
При випробуваннi напругу прикладають до контактної головки i пiдвищують до 15 кВ, далi напругу пiдвищують зi швидкiстю 1 + 2 кВ/с до 22 кВ. При такiй напрузi iзолятор витримують протягом 30 с.
| (додаток 4 у редакцiї наказу Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188, iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 23.11.2018р. N 561, у редакцiї наказiв Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192, вiд 15.09.2021р. N 487) |
| Додаток 5 до Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання (пункт 1.8 роздiлу I) |
ВАРIАНТИ
процедур затвердження типу
I. Для колiсних транспортних засобiв
1. У разi, якщо тип КТЗ затверджено в Європейському Союзi вiдповiдно до Директиви 2007/46/ЕС або Директиви 2002/24/ЕС (Регламенту ЄС 168/2013) (є сертифiкат затвердження типу), або у разi якщо тип КТЗ не затверджено в Європейському Союзi вiдповiдно до Директиви 2007/46/ЕС або Директиви 2002/24/ЕС (Регламенту ЄС 168/2013) (вiдсутнiй сертифiкат затвердження типу), але виробником разом iз заявою на затвердження типу КТЗ надано окремi затвердження не менше нiж за 70 % Правил ЄЕК ООН, передбачених додатком 4 або 11 до цього Порядку, застосовують процедури згiдно з таблицями 1 i 2.
Таблиця 1. Процедури первинного оцiнювання
| Варiанти | Наявнiсть сертифiката на СУЯ | Процедури | ||
| перевiрка виробництва на мiсцi | iдентифiкацiя | випробовування | ||
| 1.1 | Є на корпоративну СУЯ та (або) на кожне виробництво | не проводиться | проводиться | проводяться вiдповiдно до Правил ЄЕК ООН, за якими не надано окремi затвердження |
| 1.2 | Вiдсутнiй на окремому виробництвi заявленої продукцiї | |||
| 1.3 | Вiдсутнiй | |||
Примiтки:
1. СУЯ - система управлiння якiстю.
2. Корпоративна СУЯ - СУЯ виробника з розгалуженою структурою виробництва продукцiї, яка охоплює всi або декiлька виробництв розгалуженої структури.
Таблиця 2. Процедури оцiнювання виробництва пiсля видачi сертифiката типу
| Варiанти | Наявнiсть сертифiката на СУЯ | Процедури | ||
| перевiрка виробництва на мiсцi | iдентифiкацiя | випробовування | ||
| 2.1 | Є на корпоративну СУЯ та (або) на кожне виробництво | не проводиться | проводиться 1 раз на рiк або у разi необхiдностi, визначеної уповноваженим органом, при внесеннi змiн у конструкцiю | проводяться вiдповiдно до Правил ЄЕК ООН, за якими не надано окремi затвердження (у разi необхiдностi та з перiодичнiстю, визначеними уповноваженим органом), або у разi внесення змiн у конструкцiю |
| 2.2 | Вiдсутнiй на окремому виробництвi продукцiї затвердженого типу | |||
| 2.3 | Вiдсутнiй | |||
Примiтки:
1. СУЯ - система управлiння якiстю.
2. Корпоративна СУЯ - СУЯ виробника з розгалуженою структурою виробництва продукцiї, яка охоплює всi або декiлька виробництв розгалуженої структури.
3. Перевiрка виробництва та/або випробовування продукцiї проводяться також за наявностi обґрунтованих скарг споживачiв продукцiї затвердженого типу або при виявленнi невiдповiдностей продукцiї затвердженому типу пiд час чинностi сертифiката типу.
2. У разi, якщо тип КТЗ не затверджено в Європейському Союзi вiдповiдно до Директиви 2007/46/ЕС або Директиви 2002/24/ЕС (Регламенту ЄС 168/2013) (вiдсутнiй сертифiкат затвердження типу), але виробником разом iз заявою на затвердження типу КТЗ надано окремi затвердження в обсязi вiд 25 % до 70 % Правил ЄЕК ООН, передбачених додатком 4 або 11 до цього Порядку, застосовують процедури згiдно з таблицями 3 i 4.
Таблиця 3. Процедури первинного оцiнювання
| Варiанти | Наявнiсть сертифiката на СУЯ | Процедури | ||
| перевiрка виробництва на мiсцi | iдентифiкацiя | випробовування | ||
| 3.1 | Є на корпоративну СУЯ та (або) на кожне виробництво | не проводиться (здiйснюють оцiнювання вiдповiдностi виробництва за документами, доданими до заяви: виробник надає детальну iнформацiю щодо проведених перевiрок виробництв вiдповiдно до вимог Додатка 1 Угоди щодо функцiювання та пiдтримання дiючої СУЯ) | проводиться | проводяться вiдповiдно до Правил ЄЕК ООН, за якими не надано окремi затвердження |
| 3.2 | Вiдсутнiй на окремому виробництвi заявленої продукцiї | |||
| 3.3 | Вiдсутнiй | |||
Примiтки:
1. СУЯ - система управлiння якiстю.
2. Корпоративна СУЯ - СУЯ виробника з розгалуженою структурою виробництва продукцiї, яка охоплює всi або декiлька виробництв розгалуженої структури.
Таблиця 4. Процедури оцiнювання виробництва пiсля видачi сертифiката типу
| Варiанти | Наявнiсть сертифiката на СУЯ | Процедури | ||
| перевiрка виробництва на мiсцi | iдентифiкацiя | випробовування | ||
| 4.1 | Є на корпоративну СУЯ та (або) на кожне виробництво | не проводиться (здiйснюють оцiнювання вiдповiдностi виробництва за документами: виробник надає детальну iнформацiю щодо проведених перевiрок виробництв вiдповiдно до вимог Додатка 1 Угоди щодо функцiювання та пiдтримання дiючої СУЯ) | проводиться 1 раз на рiк або у разi необхiдностi, визначеної уповноваженим органом, при внесеннi змiн у конструкцiю | проводяться вiдповiдно до Правил ЄЕК ООН, за якими не надано окремi затвердження (у разi необхiдностi та з перiодичнiстю, визначеними уповноваженим органом), або у разi внесення змiн у конструкцiю |
| 4.2 | Вiдсутнiй на окремому виробництвi продукцiї затвердженого типу | |||
| 4.3 | Вiдсутнiй | проводиться 1 раз на 3 роки | ||
Примiтки:
1. СУЯ - система управлiння якiстю.
2. Корпоративна СУЯ - СУЯ виробника з розгалуженою структурою виробництва продукцiї, яка охоплює всi або декiлька виробництв розгалуженої структури.
3. Перевiрка виробництва та/або випробовування продукцiї проводяться також за наявностi обґрунтованих скарг споживачiв продукцiї затвердженого типу або при виявленнi невiдповiдностей продукцiї затвердженому типу пiд час чинностi сертифiката типу.
3. У разi, якщо тип КТЗ не затверджено в Європейському Союзi вiдповiдно до Директиви 2007/46/ЕС або Директиви 2002/24/ЕС (Регламенту ЄС 168/2013) (вiдсутнiй сертифiкат затвердження типу), але виробником разом iз заявою на затвердження типу КТЗ надано окремi затвердження менше нiж за 25 % Правил ЄЕК ООН, передбачених додатком 4 або 11 до цього Порядку, або не надано жодного окремого затвердження, застосовують процедури згiдно з таблицями 5 i 6.
Таблиця 5. Процедури первинного оцiнювання
| Варiанти | Наявнiсть сертифiката на СУЯ | Процедури | ||
| перевiрка виробництва на мiсцi | iдентифiкацiя | випробовування | ||
| 5.1 | Є на корпоративну СУЯ та (або) на кожне виробництво | не проводиться (здiйснюють оцiнювання вiдповiдностi виробництва за документами, доданими до заяви: виробник надає детальну iнформацiю щодо проведених перевiрок виробництв вiдповiдно до вимог Додатка 1 Угоди щодо функцiювання та пiдтримання дiючої СУЯ) | проводиться | проводяться вiдповiдно до Правил ЄЕК ООН, за якими не надано окремi затвердження |
| 5.2 | Вiдсутнiй на окремому виробництвi заявленої продукцiї | проводиться на виробництвi, не охопленому СУЯ | ||
| 5.3 | Вiдсутнiй | проводиться | ||
Примiтки:
1. СУЯ - система управлiння якiстю.
2. Корпоративна СУЯ - СУЯ виробника з розгалуженою структурою виробництва продукцiї, яка охоплює всi або декiлька виробництв розгалуженої структури.
Таблиця 6. Процедури оцiнювання виробництва пiсля видачi сертифiката типу
| Варiанти | Наявнiсть сертифiката на СУЯ | Процедури | ||
| перевiрка виробництва на мiсцi | iдентифiкацiя | випробовування | ||
| 6.1 | Є на корпоративну СУЯ та (або) на кожне виробництво | не проводиться (здiйснюють оцiнювання вiдповiдностi виробництва за документами: виробник надає детальну iнформацiю щодо проведених перевiрок виробництв вiдповiдно до вимог Додатка 1 Угоди щодо функцiонування та пiдтримання дiючої СУЯ) | проводиться 1 раз на рiк або у разi необхiдностi, визначеної уповноваженим органом, при внесеннi змiн у конструкцiю | проводяться вiдповiдно до Правил ЄЕК ООН, за якими не надано окремi затвердження (у разi необхiдностi та з перiодичнiстю, визначеними уповноваженим органом), або у разi внесення змiн у конструкцiю |
| 6.2 | Вiдсутнiй на окремому виробництвi продукцiї затвердженого типу | проводиться 1 раз на 3 роки на виробництвi, не охопленому СУЯ | ||
| 6.3 | Вiдсутнiй | проводиться 1 раз на 3 роки | ||
Примiтки:
1. СУЯ - система управлiння якiстю.
2. Корпоративна СУЯ - СУЯ виробника з розгалуженою структурою виробництва продукцiї, яка охоплює всi або декiлька виробництв розгалуженої структури.
3. Перевiрка виробництва та/або випробовування продукцiї проводяться також за наявностi обґрунтованих скарг споживачiв продукцiї затвердженого типу або при виявленнi невiдповiдностей продукцiї затвердженому типу пiд час чинностi сертифiката типу.
II. Для частин та обладнання
1. У разi подання виробником разом iз заявою на продукцiю, яка пiдпадає пiд дiю Правил ЄЕК ООН, окремих затверджень за Правилами ЄЕК ООН, передбаченими в Перелiку технiчних приписiв, на всi типи заявлених на затвердження частин та обладнання (далi - продукцiя), застосовують процедури згiдно з таблицями 7 i 8.
Таблиця 7. Процедури первинного оцiнювання
| Варiанти | Наявнiсть сертифiката на СУЯ | Процедури | ||
| перевiрка виробництва на мiсцi | iдентифiкацiя | випробовування | ||
| 7.1 | Є на корпоративну СУЯ та (або) на кожне виробництво | не проводиться | проводиться | не проводяться |
| 7.2 | Вiдсутнiй на окремому виробництвi заявленої продукцiї | |||
| 7.3 | Вiдсутнiй | |||
Примiтки:
1. СУЯ - система управлiння якiстю.
2. Корпоративна СУЯ - СУЯ виробника з розгалуженою структурою виробництва продукцiї, яка охоплює всi або декiлька виробництв розгалуженої структури.
Таблиця 8. Процедури оцiнювання виробництва пiсля видачi сертифiката типу
| Варiанти | Наявнiсть сертифiката на СУЯ | Процедури | ||
| перевiрка виробництва на мiсцi | iдентифiкацiя | випробовування | ||
| 8.1 | Є на корпоративну СУЯ та (або) на кожне виробництво | не проводиться | проводиться 1 раз на рiк або у разi необхiдностi, визначеної Уповноваженим органом, при внесеннi змiн у конструкцiю | не проводяться |
| 8.2 | Вiдсутнiй на окремому виробництвi продукцiї затвердженого типу | |||
| 8.3 | Вiдсутнiй | |||
Примiтки:
1. СУЯ - система управлiння якiстю.
2. Корпоративна СУЯ - СУЯ виробника з розгалуженою структурою виробництва продукцiї, яка охоплює всi або декiлька виробництв розгалуженої структури.
3. Перевiрка виробництва та/або випробовування продукцiї проводяться також за наявностi обґрунтованих скарг споживачiв продукцiї затвердженого типу або при виявленнi невiдповiдностей продукцiї затвердженому типу пiд час чинностi сертифiката типу.
2. У разi подання виробником разом iз заявою на продукцiю, яка пiдпадає пiд дiю Правил ЄЕК ООН, окремих затверджень та/або протоколiв випробувань за Правилами ЄЕК ООН, передбаченими в Перелiку технiчних приписiв, не на всi типи заявлених на затвердження частин та обладнання, застосовують процедури згiдно з таблицями 9 i 10.
Таблиця 9. Процедури первинного оцiнювання
| Варiанти | Наявнiсть сертифiката на СУЯ | Процедури | ||
| перевiрка виробництва на мiсцi | iдентифiкацiя | випробовування | ||
| 9.1 | Є на корпоративну СУЯ та (або) на кожне виробництво | не проводиться (здiйснюють оцiнювання вiдповiдностi виробництва за документами, доданими до заяви: виробник надає детальну iнформацiю щодо проведених перевiрок виробництв вiдповiдно до вимог Додатка 1 Угоди щодо функцiювання та пiдтримання дiючої СУЯ стосовно тiєї продукцiї, на яку вiдсутнi окремi затвердження) | проводиться | Проводяться на вiдповiднiсть Правилам ЄЕК ООН щодо тiєї продукцiї, на яку вiдсутнi окремi затвердження та/або протоколи випробування |
| 9.2 | Вiдсутнiй на окремому виробництвi заявленої продукцiї | проводиться на виробництвi, не охопленому СУЯ | ||
| 9.3 | Вiдсутнiй | Проводиться на всiх виробництвах | ||
Примiтки:
1. СУЯ - система управлiння якiстю.
2. Корпоративна СУЯ - СУЯ виробника з розгалуженою структурою виробництва продукцiї, яка охоплює всi або декiлька виробництв розгалуженої структури.
Таблиця 10. Процедури оцiнювання виробництва пiсля видачi сертифiката типу
| Варiанти | Наявнiсть сертифiката на СУЯ | Процедури | ||
| перевiрка виробництва на мiсцi | iдентифiкацiя | випробовування | ||
| 10.1 | Є на корпоративну СУЯ та (або) на кожне виробництво | не проводиться (здiйснюють оцiнювання вiдповiдностi виробництва за документами: виробник надає детальну iнформацiю щодо проведених перевiрок виробництв вiдповiдно до вимог Додатка 1 Угоди щодо функцiювання та пiдтримання дiючої СУЯ стосовно тiєї продукцiї, на яку вiдсутнi окремi затвердження) | проводиться 1 раз на рiк або у разi необхiдностi, визначеної Уповноваженим органом, при внесеннi змiн у конструкцiю | проводяться вiдповiдно до Правил ЄЕК ООН, за якими не надано окремi затвердження, у разi необхiдностi та з перiодичнiстю, визначеними уповноваженим органом, або у разi внесення змiн у конструкцiю |
| 10.2 | Вiдсутнiй на окремому виробництвi продукцiї затвердженого типу | проводиться не рiдше 1 разу на 3 роки на виробництвi, не охопленому СУЯ | ||
| 10.3 | Вiдсутнiй | проводиться не рiдше 1 разу на 3 роки на всiх виробництвах | ||
Примiтки:
1. СУЯ - система управлiння якiстю.
2. Корпоративна СУЯ - СУЯ виробника з розгалуженою структурою виробництва продукцiї, яка охоплює всi або декiлька виробництв розгалуженої структури.
3. Перевiрка виробництва та/або випробовування продукцiї проводяться також за наявностi обґрунтованих скарг споживачiв продукцiї затвердженого типу або при виявленнi невiдповiдностей продукцiї затвердженому типу пiд час чинностi сертифiката типу.
3. У разi подання виробником заяви на затвердження типу продукцiї, визначеної у пунктах 19 i 22 Перелiку технiчних приписiв роздiлу VI додатка 4 до Порядку, застосовують процедури згiдно з таблицями 11 i 12.
Таблиця 11. Процедури первинного оцiнювання
| Варiанти | Наявнiсть сертифiката на СУЯ | Процедури | ||
| перевiрка виробництва на мiсцi | Iдентифiкацiя | випробовування | ||
| 11.1 | Є на корпоративну СУЯ та (або) на кожне виробництво | не проводиться (здiйснюють оцiнювання вiдповiдностi виробництва за документами, доданими до заяви: виробник надає детальну iнформацiю щодо проведених перевiрок виробництв щодо функцiювання та пiдтримання дiючої СУЯ) | проводиться | проводяться у на вiдповiднiсть технiчним приписам |
| 11.2 | Вiдсутнiй на окремому виробництвi заявленої продукцiї | проводиться на кожному виробництвi, не охопленому СУЯ | ||
| 11.3 | Вiдсутнiй | Проводиться на всiх виробництвах | ||
Примiтки:
1. СУЯ - система управлiння якiстю.
2. Корпоративна СУЯ - СУЯ виробника з розгалуженою структурою виробництва продукцiї, яка охоплює всi або декiлька виробництв розгалуженої структури.
Таблиця 12. Процедури оцiнювання виробництва пiсля видачi сертифiката типу
| Варiанти | Наявнiсть сертифiката на СУЯ | Процедури | ||
| перевiрка виробництва на мiсцi | iдентифiкацiя | випробовування | ||
| 12.1 | Є на корпоративну СУЯ та (або) на кожне виробництво | не проводиться (здiйснюють оцiнювання вiдповiдностi виробництва за документами: виробник надає детальну iнформацiю щодо проведених перевiрок виробництв щодо функцiювання та пiдтримання дiючої СУЯ) | проводиться 1 раз на рiк або у разi необхiдностi, визначеної Уповноваженим органом, при внесеннi змiн у конструкцiю | проводяться з перiодичнiстю, визначеною Уповноваженим органом, але не рiдше 1 разу на 2 роки, на вiдповiднiсть технiчним приписам, визначеним уповноваженим органом, або у разi внесення змiн у конструкцiю |
| 12.2 | Вiдсутнiй на окремому виробництвi продукцiї затвердженого типу | проводиться не рiдше 1 разу на 3 роки на всiх виробництвах, не охоплених СУЯ | ||
| 12.3 | Вiдсутнiй | проводиться не рiдше 1 разу на 3 роки на всiх виробництвах | ||
Примiтки:
1. СУЯ - система управлiння якiстю.
2. Корпоративна СУЯ - СУЯ виробника з розгалуженою структурою виробництва продукцiї, яка охоплює всi або декiлька виробництв розгалуженої структури.
3. Перевiрка виробництва та/або випробовування продукцiї проводяться також за наявностi обґрунтованих скарг споживачiв продукцiї затвердженого типу або при виявленнi невiдповiдностей продукцiї затвердженому типу пiд час чинностi сертифiката типу.
4. У разi подання виробником заяви на затвердження типу продукцiї, визначеної у пунктах 14, 15, 20, 21, 23, 24, 26 Перелiку технiчних приписiв роздiлу VI додатка 4 до Порядку, застосовують процедури згiдно з таблицями 13 i 14.
Таблиця 13. Процедури первинного оцiнювання
| Варiанти | Наявнiсть сертифiката на СУЯ | Процедури | ||
| перевiрка виробництва на мiсцi | iдентифiкацiя | випробовування | ||
| 13.1 | Є на корпоративну СУЯ та (або) на кожне виробництво | проводиться на виробництвi(ах), погодженому(их) з виробником | проводиться | проводяться у на вiдповiднiсть технiчним приписам |
| 13.2 | Вiдсутнiй на окремому виробництвi заявленої продукцiї | проводиться на всiх виробництвах, не охоплених СУЯ | ||
| 13.3 | Вiдсутнiй | проводиться на всiх виробництвах | ||
Примiтки:
1. СУЯ - система управлiння якiстю.
2. Корпоративна СУЯ - СУЯ виробника з розгалуженою структурою виробництва продукцiї, яка охоплює всi або декiлька виробництв розгалуженої структури.
Таблиця 14. Процедури оцiнювання виробництва пiсля видачi сертифiката типу
| Варiанти | Наявнiсть сертифiката на СУЯ | Процедури | ||
| перевiрка виробництва на мiсцi | iдентифiкацiя | випробовування | ||
| 14.1 | Є на корпоративну СУЯ та (або) на кожне виробництво | проводиться не рiдше 1 разу на 3 роки на виробництвi(ах), погодженому(их) з виробником | проводиться 1 раз на рiк або у разi необхiдностi, визначеної Уповноваженим органом, при внесеннi змiн у конструкцiю | проводяться з перiодичнiстю, визначеною уповноваженим органом, але не частiше 1 разу на 2 роки, на вiдповiднiсть технiчним приписам, визначеним уповноваженим органом, або у разi внесення змiн у конструкцiю |
| 14.2 | Вiдсутнiй на окремому виробництвi продукцiї затвердженого типу | проводиться не рiдше 1 разу на 3 роки на всiх виробництвах, не охоплених СУЯ | проводяться з перiодичнiстю, визначеною уповноваженим органом, але не частiше 1 разу на рiк, на вiдповiднiсть технiчним приписам, визначеним уповноваженим органом, або у разi внесення змiн у конструкцiю | |
| 14.3 | Вiдсутнiй | проводиться не рiдше 1 разу на 3 роки на всiх виробництвах | ||
Примiтки:
1. СУЯ - система управлiння якiстю.
2. Корпоративна СУЯ - СУЯ виробника з розгалуженою структурою виробництва продукцiї, яка охоплює всi або декiлька виробництв розгалуженої структури.
3. Перевiрка виробництва та/або випробовування продукцiї проводяться також за наявностi обґрунтованих скарг споживачiв продукцiї затвердженого типу або при виявленнi невiдповiдностей продукцiї затвердженому типу пiд час чинностi сертифiката типу.
| (додаток 5 у редакцiї наказiв Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188, вiд 04.03.2020р. N 192) |
| Додаток 6 до Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання |
ФОРМИ СЕРТИФIКАТIВ ТИПУ
Максимальний формат бланкiв - А4 (210 мм х 297 мм).
ФОРМА А
ДЕРЖАВНИЙ ГЕРБ УКРАЇНИ
СЕРТИФIКАТ ТИПУ
колiсного транспортного засобу (КТЗ)(1)
ПОВIДОМЛЕННЯ ПРО ВIДМОВУ
У ВИДАЧI СЕРТИФIКАТА ТИПУ
колiсного транспортного засобу (КТЗ)(1)
ПОВIДОМЛЕННЯ ПРО ВIДКЛИКАННЯ
СЕРТИФIКАТА ТИПУ
колiсного транспортного засобу (КТЗ)(1)
Найменування уповноваженого органу
| повiдомляє про: | стосовно: |
| затвердження типу(1) | завершеного КТЗ(1) |
| поширення затвердження типу (1) | поетапно завершеного КТЗ(1) |
| вiдмову у затвердженнi типу (1) | незавершеного КТЗ(1) |
| вiдкликання затвердження типу (1) | КТЗ iз завершеними i незавершеними варiантами(1) |
| КТЗ iз поетапно завершеними i незавершеними варiантами(1) |
____________
(1) Викреслити чи вилучити, якщо позначене
(або одне iз позначеного) не стосується цього
сертифiката/повiдомлення.
(2) Якщо iдентифiкацiйний номер типу мiстить позицiї, що не залежать вiд особливостей певних типiв (варiантiв, версiй) продукцiї, охоплених iнформацiйним документом, у таких позицiях наводять символи "?" (наприклад, ABC??123?????????). За необхiдностi наводять складовi (WMI, VDS i VIS) iдентифiкацiйного номера (VIN) КТЗ.
(3) Згiдно з додатком 1 до Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання, затвердженого наказом Мiнiстерства iнфраструктури України вiд 17 серпня 2012 року N 521.
(4) Використати другу сторiнку сертифiката.
(5) Допускається не зазначати кожен тип компонента (вузла), а робити посилання на офiцiйний каталог виробника iз обов'язковим позначенням його iдентифiкацiйних ознак (назви, номера, строку дiї тощо).
Сертифiкат/повiдомлення(1) видано на пiдставi Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання, затвердженого наказом Мiнiстерства iнфраструктури України вiд 17 серпня 2012 року N 521, зареєстрованого в Мiнiстерствi юстицiї України "___"____________ ____ року за N _____ (далi - Порядок).
Номер сертифiката типу: ________________________________________________________________
Пiдстави для надання поширення(1): ______________________________________________________
Роздiл I
| 0.1. | Торгове найменування (марка) виробника: _______________________________________ |
| 0.2. | Тип: ________________________________________________________________________ |
| 0.2.1. | Торгове(i) найменування КТЗ: __________________________________________________ |
| 0.3. | Познаки для iдентифiкацiї типу (у разi маркування на КТЗ) (2): ________________________ |
| 0.3.1. | Мiсце розмiщення познак: ______________________________________________________ |
| 0.4. | Категорiя КТЗ(3): ____________________________________ |
| 0.5. | Найменування i мiсцезнаходження виробника
завершеного КТЗ(1): ___________________ Найменування i мiсцезнаходження виробника базового КТЗ(1)(4): _____________________ Найменування i мiсцезнаходження виробника - виконавця останнього етапу виготовлення незавершеного КТЗ(1)(4): _______________________________________________________ Найменування i мiсцезнаходження виробника поетапно завершеного КТЗ(1)(4): _________ |
| 0.8. | Найменування i мiсцезнаходження складальних пiдприємств: ________________________ |
| 0.9. | Найменування та мiсцезнаходження уповноваженого представника виробника (за наявностi): __________________________________________________________________ |
Роздiл II
Особа, що пiдписала сертифiкат, пiдтверджує точнiсть даних виробника, наведених в iнформацiйному пакетi документiв, який додано до цього сертифiката, стосовно зазначеного вище типу КТЗ, зразок(ки) якого(их) вiдiбрано уповноваженим органом та представлено виробником як прототип(и) зазначеного типу КТЗ, а також те, що результати випробовувань, наведенi у додатку 2 до цього сертифiката, стосуються цього типу КТЗ(1).
| 1. | Щодо завершеного та поетапно завершеного КТЗ/варiанта(1): |
| зазначений тип КТЗ вiдповiдний/невiдповiдний(1) усiм необхiдним технiчним приписам, наведеним у додатку 4/11(1)(4) до Порядку. | |
| 2. | Щодо незавершених КТЗ/варiантiв (1): |
| тип КТЗ вiдповiдний/невiдповiдний(1) технiчним приписам, наведеним у таблицi 1 другої сторiнки сертифiката. | |
| 3. | Тип затверджено/у затвердженнi типу вiдмовлено/затвердження типу вiдкликано(1). |
| 4. | Тип затверджено: з обмеженням строку дiї
затвердження типу до ___________________ / з обмеженням щодо кiлькостi _____________ одиниць(1). |
Мiсце видання сертифiката/повiдомлення(1): _______________________________________________
Дата видання: ________________________________________________________________________
| __________________________ (посада) |
__________________ (пiдпис) |
__________________________ (iнiцiали, прiзвище) |
М. П.
Додатки до сертифiката типу:
1. Iнформацiйний пакет.
2. Результати випробовувань.
3. Прiзвища, посади i зразки пiдписiв осiб, уповноважених пiдписувати сертифiкати вiдповiдностi КТЗ затвердженому типу.
(друга сторiнка сертифiката)
СЕРТИФIКАТ ТИПУ
колiсного транспортного засобу (КТЗ)
| Це затвердження типу щодо незавершених
та поетапно завершених типiв КТЗ або їхнiх
варiантiв ґрунтується на затвердженнях
незавершених типiв КТЗ, зазначених нижче(1): Етап
1: Виробник базового Номер наявного затвердження Дата Стосується Етап 2: Виробник на другому Номер наявного затвердження Дата Стосується Етап 3: Виробник на третьому Номер наявного затвердження Дата Стосується Завершенi/поетапно завершенi варiанти(1) (у разi коли затвердження охоплює один або бiльше незавершених варiантiв, надають перелiк варiантiв типу, якi завершенi або поетапно завершенi): |
Таблиця 1. Перелiк вимог, яким вiдповiдний/не вiдповiдний(1) незавершений тип КТЗ, або їх варiанти
| Об'єкт затвердження (тип КТЗ) | Познака технiчного припису, серiя поправок у разi Правил ЄЕК ООН | Номер документа щодо затвердження типу або протокол випробовувань | Договiрна сторона Угоди, що надала документ iз затвердження типу, або випробувальна лабораторiя, що видала протокол випробовувань | Дата | Варiант(и)/ версiя(ї) |
Таблиця 2. Iнформацiя щодо обмежень у застосуваннi вимог (якi технiчнi приписи до КТЗ не застосовано) у разi:
КТЗ спецiального призначення(1);
КТЗ, що виробляють у кiлькостi, яка передбачена для малої серiї(1);
обмежень щодо КТЗ, у конструкцiї яких застосовано новiтнi технологiї (1)
| Позначка нормативного документа | Номер роздiлу, додатка i/чи доповнення | Номер пункту (змiст обмеження) | Поширюють на варiанти типу |
Доповнення до сертифiката типу
(Заповнюють тiльки у разi завершеного типу)
Перелiк нормативних документiв,
вимогам яких вiдповiдає затверджений тип КТЗ
| Об'єкт затвердження (тип КТЗ) | Познака технiчного припису, серiя поправок у разi Правил ЄЕК ООН | Номер документа щодо затвердження типу або протокол випробовувань | Договiрна сторона Угоди, що надала документ iз затвердження типу, або випробувальна лабораторiя, що видала протокол випробовувань | Дата | Варiант(и)/ версiя(ї) |
ФОРМА Б
(Форму застосовують у разi затвердження типу системи або типу КТЗ стосовно системи)
ДЕРЖАВНИЙ ГЕРБ УКРАЇНИ
СЕРТИФIКАТ ТИПУ
системи / колiсного транспортного засобу (КТЗ)
стосовно системи(1)
ПОВIДОМЛЕННЯ ПРО ВIДМОВУ
У ВИДАЧI СЕРТИФIКАТА ТИПУ
системи / колiсного транспортного засобу (КТЗ)
стосовно системи (1)
ПОВIДОМЛЕННЯ ПРО ВIДКЛИКАННЯ
СЕРТИФIКАТА ТИПУ
системи / колiсного транспортного засобу (КТЗ)
стосовно системи (1)
Найменування уповноваженого органу
| повiдомляє про: | |
| затвердження типу(1) | системи / КТЗ стосовно системи |
| поширення затвердження типу(1) | |
| вiдмову у затвердженнi типу(1) | |
| вiдкликання затвердження типу(1) |
Сертифiкат/повiдомлення(1) видано на пiдставi Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання, затвердженого наказом Мiнiстерства iнфраструктури України вiд 17 серпня 2012 року N 521, зареєстрованого в Мiнiстерствi юстицiї України "___"____________ ____ року за N _____ (далi - Порядок).
Номер сертифiката типу: _________________________________________________________________
Пiдстави для надання поширення(1) _______________________________________________________
Роздiл I
| 0.1. | Торгове найменування (марка) виробника: _______________________________________ |
| 0.2. | Найменування продукцiї та познака(и) типу(iв): ____________________________________ |
| 0.2.1. | Торгове(i) найменування КТЗ: __________________________________________________ |
| 0.3. | Познаки для iдентифiкацiї типу(iв) (у разi маркування на КТЗ)(2): ______________________ |
| 0.3.1. | Мiсце розмiщення познак: ______________________________________________________ |
| 0.4. | Категорiя КТЗ(3): ______________________________________________________________ |
| 0.5. | Найменування i мiсцезнаходження виробника: _____________________________________ |
| 0.8. | Найменування i мiсцезнаходження складальних пiдприємств: ________________________ |
| 0.9. | Найменування та мiсцезнаходження уповноваженого представника виробника (за наявностi): ___________________________________________________________________ |
Роздiл II
| 1. | Додаткова iнформацiя (за наявностi): дивись доповнення до цього сертифiката |
| 2. | Технiчна(i) служба(и) (випробувальна(i) лабораторiя(ї))(1), вiдповiдальна(i) за проведення випробувань: ____________________________________________________________________ |
| 3. | Дата(и) проведення випробовувань: _________________________________________________ |
| 4. | Номер(и) протоколу(iв) випробовувань: ______________________________________________ |
| 5. | Примiтки (за наявностi): дивись доповнення до цього сертифiката |
| 6. | Мiсце видання сертифiката/повiдомлення(1): ___________________________________________ |
| 7. | Дата видання: ____________________________________________________________________ |
| ________________ (посада) |
______________________ (пiдпис) |
__________________________ (iнiцiали, прiзвище) |
М. П.
Додатки до сертифiката типу:
Iнформацiйний пакет.
Протокол(и) випробовувань.
Доповнення
до сертифiката типу N ________
| 1. | Додаткова iнформацiя |
| 1.1. | [...]: ________________________________________________________________________ |
| 1.1.1. | [...]: ________________________________________________________________________ |
| [...] | |
| 2. | Позначення затверджень (протоколiв випробовувань) на компоненти i/або вузли, якi застосовано на КТЗ |
| 2.1. | [...]: ________________________________________________________________________ |
| 3. | Примiтки |
| 3.1. | [...]: ________________________________________________________________________ |
ФОРМА В
(Форму застосовують у разi затвердження типу компонента або вузла)
ДЕРЖАВНИЙ ГЕРБ УКРАЇНИ
СЕРТИФIКАТ ТИПУ(1)
ПОВIДОМЛЕННЯ ПРО ВIДМОВУ
У ВИДАЧI СЕРТИФIКАТА ТИПУ(1)
ПОВIДОМЛЕННЯ ПРО ВIДКЛИКАННЯ
СЕРТИФIКАТА ТИПУ(1)
Найменування уповноваженого органу
| повiдомляє про: | |
| затвердження типу(1) | компонента / вузла(1) |
| поширення затвердження типу(1) | |
| вiдмову у затвердженнi типу(1) | |
| вiдкликання затвердження типу(1) |
Сертифiкат/повiдомлення(1) видано на пiдставi Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання, затвердженого наказом Мiнiстерства iнфраструктури України вiд 17 серпня 2012 року N 521, зареєстрованого в Мiнiстерствi юстицiї України "___"____________ ____ року за N _____ (далi - Порядок).
Номер сертифiката типу: .________________________________________________________________
Пiдстави для надання поширення(1): ______________________________________________________
Роздiл I
| 0.1. | Торгове найменування (марка) виробника: _______________________________________ |
| 0.2. | Найменування продукцiї та познака(и) типу(iв)(5): __________________________________ |
| 0.2.1. | Торгове найменування продукцiї (за можливостi): __________________________________ |
| 0.3. | Познаки для iдентифiкацiї типу(iв) (якщо маркування компонента/ вузла передбачено)(1)(2): ____________________________________________________________________________ |
| 0.3.1. | Мiсце розмiщення познак: _____________________________________________________ |
| 0.5. | Найменування i мiсцезнаходження виробника: ____________________________________ |
| 0.7. | Розмiщення та метод закрiплення знака затвердження: _____________________________ |
| 0.8. | Найменування i мiсцезнаходження пiдприємств виробника: _________________________ |
| 0.9. | Найменування та мiсцезнаходження уповноваженого представника виробника (за наявностi): ___________________________________________________________________ |
Роздiл II
| 1. | Додаткова iнформацiя (за наявностi): дивись доповнення до цього сертифiката |
| 2. | Уповноважений орган, технiчна(i) служба(и), (випробувальна(i) лабораторiя(ї))(1), вiдповiдальна(i) за видачу окремих затверджень та/або проведення випробувань: |
| 3. | Дата(и) видачi окремих затверджень та/або проведення випробовувань: |
| 4. | Номер(и) окремого(их) затвердження(нь) та/або протоколу(iв) випробовувань: |
| 5. | Примiтки (за наявностi): дивись доповнення до цього сертифiката |
| 6. | Мiсце видання сертифiката/повiдомлення(1): __________________________________________ |
| 7. | Дата видання: ___________________________________________________________________ |
| ________________ (посада) |
______________________ (пiдпис) |
__________________________ (iнiцiали, прiзвище) |
М. П.
Додатки до сертифiката типу:
Iнформацiйний пакет.
Протокол(и) випробовувань.
Прiзвища, посади i зразки пiдписiв осiб, уповноважених пiдписувати сертифiкати вiдповiдностi затвердженому типу партiї(1) компонента(iв)/ вузла(iв)(1).
Доповнення
до сертифiката типу N _______
| 1. | Додаткова iнформацiя |
| 1.1. | [...]: _________________________________________________________________________ |
| 1.1.1. | [...]: _________________________________________________________________________ |
| [...] | |
| 2. | Обмеження щодо використання (за наявностi) |
| 2.1. | [...]: _________________________________________________________________________ |
| 3. | Примiтки |
| 3.1. | [...]: _________________________________________________________________________ |
| (додаток 6 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
| Додаток 7 до Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання |
ВИМОГИ ДО ОФОРМЛЕННЯ ТА IДЕНТИФIКАЦIЇ СЕРТИФIКАТIВ ТА ПОВIДОМЛЕНЬ
I. Оформлення сертифiкатiв та повiдомлень.
1.1. Сертифiкати типу, повiдомлення та сертифiкати вiдповiдностi оформлюються на бланках формату А4.
1.2. Сертифiкати типу та повiдомлення засвiдчуються пiдписом керiвника та печаткою Уповноваженого органу.
1.3. Сертифiкати вiдповiдностi КТЗ або обладнання засвiдчуються пiдписом керiвника та печаткою виробника.
1.4. Сертифiкати вiдповiдностi щодо iндивiдуального затвердження засвiдчуються пiдписом керiвника та печаткою Уповноваженого органу або органу iз сертифiкацiї.
II. Iдентифiкацiя сертифiкатiв типу та повiдомлень.
2.1. Iдентифiкацiя сертифiката типу (повiдомлення) здiйснюється за реєстрацiйним номером. Реєстрацiйний номер сертифiката типу (повiдомлення) в загальному випадку мiстить чотири роздiли (роздiли вiддiляють один вiд одного символом "зiрочка" - "*"):
2.1.1 роздiл I - символи "UA";
2.1.2 роздiл II - iдентифiкацiйне позначення органу затвердження типу чи технiчної служби України (уповноваженого органу), що видав сертифiкат типу, яке визначається вiдповiдно до "Статусу Угоди про прийняття єдиних технiчних приписiв для колiсних транспортних засобiв, предметiв обладнання та частин, якi можуть бути встановленi та/або використанi на колiсних транспортних засобах, i про умови взаємного визнання офiцiйних затверджень, виданих на основi цих приписiв, 1958 року з поправками 1995 року, доданих до неї Правил та поправок до них" (ECE/TRANS/WP.29/343);
| (пiдпункт 2.1.2 пункту 2.1 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
2.1.3 роздiл III - використовують символ "M" (за необхiдностi) з метою позначення сертифiката типу КТЗ, якi виготовляють малими серiями.
| (пiдпункт 2.1.3 пункту 2.1 у редакцiї наказу Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
2.1.4 роздiл IV - щонайменше чотиризначний порядковий номер (число, яке починають з "1" та, у разi необхiдностi, починаючи з першої позицiї номера, доповнюють нулями);
2.1.5 роздiл V - двозначний порядковий номер поширення сертифiката типу (число, яке починають з "0" для кожного базового затвердження типу та, у разi необхiдностi, починаючи з першої позицiї номера, доповнюють нулем).
2.2. Приклади реєстрацiйних номерiв сертифiкатiв типу:
2.2.1 приклад реєстрацiйного номера сертифiката типу КТЗ без поширення: UA*46A(b)*0001*00.
| (пiдпункт 2.2.1 пункту 2.2 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
2.2.2 приклад реєстрацiйного номера першого поширення реєстрацiйного номера сертифiката типу КТЗ, якi виготовляють малими серiями: UA*46A(b)*M*0001*00.
| (пiдпункт 2.2.2 пункту 2.2 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
III. Iдентифiкацiя сертифiкатiв вiдповiдностi КТЗ або обладнання.
Реєстрацiйний номер сертифiкату вiдповiдностi КТЗ або обладнання не присвоюється. Iдентифiкацiю сертифiката вiдповiдностi КТЗ складають позначення типу та iдентифiкацiйний номер КТЗ (VIN). Iдентифiкацiю сертифiката вiдповiдностi обладнання складають позначення типу та познака документа, згiдно з яким партiю виготовлено чи ввезено в Україну.
IV. Iдентифiкацiя сертифiкатiв вiдповiдностi щодо iндивiдуального затвердження.
4.1. Iдентифiкацiя сертифiката вiдповiдностi щодо iндивiдуального затвердження здiйснюється за реєстрацiйним номером. Реєстрацiйний номер сертифiката вiдповiдностi мiстить чотири роздiли (першi три роздiли вiддiляють один вiд одного символом "крапка" - ".", а третiй вiд четвертого - символом "дефiс" - "-"):
4.1.1 роздiл I - лiтери "UA";
4.1.2 роздiл II - номер призначеного органу iз сертифiкацiї вiдповiдно до реєстру Мiнiстерства економiчного розвитку i торгiвлi або лiтерне iдентифiкацiйне позначення уповноваженого органу згiдно з пiдпунктом 2.1.2 пункту 2.1 роздiлу II цього додатка;
4.1.3 роздiл III - щонайменше чотиризначний порядковий номер сертифiката вiдповiдностi щодо iндивiдуального затвердження за реєстром Уповноваженого органу або призначеного органу iз сертифiкацiї (число, яке починають з "1" та, у разi необхiдностi, починаючи з першої позицiї номера, доповнюють нулями);
4.1.4 роздiл IV - двi останнi цифри року внесення сертифiката вiдповiдностi щодо iндивiдуального затвердження до реєстру Уповноваженого органу або призначеного органу iз сертифiкацiї.
4.1.2 роздiл II - номер органу iз сертифiкацiї призначеного Мiнiстерством iнфраструктури України або iдентифiкацiйне позначення уповноваженого органу згiдно з пiдпунктом 2.1.2 пункту 2.1 роздiлу II цього додатка;
| (пiдпункт 4.1.2 пункту 4.1 у редакцiї наказу Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
4.1.3 роздiл III - щонайменше чотиризначний порядковий номер сертифiката вiдповiдностi щодо iндивiдуального затвердження за реєстром Уповноваженого органу або призначеного органу iз сертифiкацiї (число, яке починають з "1" та, у разi необхiдностi, починаючи з першої позицiї номера, доповнюють нулями);
4.1.4 роздiл IV - двi останнi цифри року внесення сертифiката вiдповiдностi щодо iндивiдуального затвердження до реєстру Уповноваженого органу або призначеного органу iз сертифiкацiї.
4.2. Приклади реєстрацiйного номера сертифiката вiдповiдностi щодо iндивiдуального затвердження: UA.004.0001-16; UA.46A(b).1234-16.
| (пункт 4.2 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
| Додаток 8 до Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання |
ФОРМА ПОДАННЯ РЕЗУЛЬТАТIВ ВИПРОБОВУВАНЬ ЗА ЕКОЛОГIЧНИМИ ПОКАЗНИКАМИ КТЗ
(Цей документ є невiд'ємною частиною сертифiката типу КТЗ)
I. Результати випробовувань КТЗ категорiй M, N
1. Результати випробовувань iз визначення рiвня зовнiшнього шуму
Вказати нормативний документ (iз зазначенням його останньої змiни), на вiдповiднiсть якому проведено затвердження. Якщо нормативний документ передбачає декiлька етапiв випробувань, необхiдно вказати, якому етапу вiдповiдають наведенi результати: ____________________________
| Варiант/версiя | __________ | __________ | __________ |
| Для рухомого КТЗ, дБ(А) | __________ | __________ | __________ |
| Для нерухомого КТЗ, дБ(А) | __________ | __________ | __________ |
| За частоти обертання, хв-1 | __________ | __________ | __________ |
2. Результати випробовувань iз визначення вмiсту забруднювальних речовин у вiдпрацьованих газах
2.1. Вмiст забруднювальних речовин у вiдпрацьованих газах КТЗ
Вказати нормативний документ (iз зазначенням його останньої змiни), на вiдповiднiсть якому проведено затвердження. Якщо нормативний документ передбачає декiлька етапiв випробувань, необхiдно вказати, якому етапу вiдповiдають наведенi результати: ___________________________
Паливо1: (дизельне паливо, бензин, зрiджений нафтовий газ (ЗНГ), стиснений природний газ (СПГ), двопаливна схема: бензин/ЗНГ, бензин/СПГ, етанол...): _______________________________
2.1.1. Випробовування типу I2 (викиди забруднювальних речовин у вiдпрацьованих газах КТЗ за випробувальним циклом пiсля холодного пуску)
| Варiант/версiя | __________ | __________ | __________ |
| CO | __________ | __________ | __________ |
| HC | __________ | __________ | __________ |
| NOx | __________ | __________ | __________ |
| HC + NOx | __________ | __________ | __________ |
| Твердi частки | __________ | __________ | __________ |
2.1.2. Випробовування типу II 2 (данi щодо рiвня викидiв забруднювальних речовин у вiдпрацьованих газах, необхiднi для контролю в умовах експлуатацiї):
Тип II (мiнiмальна частота обертання в режимi холостого ходу):
| Варiант/версiя | __________ | __________ | __________ |
| CO, % | __________ | __________ | __________ |
| Частота обертання | __________ | __________ | __________ |
| Температура моторного мастила | __________ | __________ | __________ |
Тип II (пiдвищена частота обертання в режимi холостого ходу):
| Варiант/версiя | __________ | __________ | __________ |
| CO, % | __________ | __________ | __________ |
| Значення l | __________ | __________ | __________ |
| Частота обертання | __________ | __________ | __________ |
| Температура моторного мастила | __________ | __________ | __________ |
2.1.3. Результат випробовування типу III: ____________________________________
2.1.4. Результат випробовування типу IV (випаровування): _______ г/випроб.
2.1.5. Результат випробовування типу V (ресурснi випробовування):
а) пробiг до моменту проведення випробовування:
80000 км /100000 км / не застосовують3;
б) коригувальний коефiцiєнт (DF): розрахунковий/фiксований3;
в) значення:
CO: __________
HC: __________
NOx: __________
2.1.6. Результат випробовування типу VI (викиди забруднювальних речовин за низьких температур):
| Варiант/версiя | __________ | __________ | __________ |
| CO, г/км | __________ | __________ | __________ |
| HC, г/км | __________ | __________ | __________ |
2.1.7. Бортова система дiагностування (OBD): є/немає3.
2.2. Викиди забруднювальних речовин у вiдпрацьованих газах двигунiв для використання на КТЗ
Вказати нормативний документ (iз зазначенням його останньої змiни), на вiдповiднiсть якому проведено затвердження. Якщо нормативний документ передбачає декiлька етапiв випробувань, необхiдно вказати, якому етапу вiдповiдають наведенi результати: ____________________________
Паливо1 (дизельне паливо, бензин, зрiджений нафтовий газ (ЗНГ), стиснений природний газ (СПГ), двопаливна схема: бензин/ЗНГ, бензин/СПГ, етанол...): _____________________________________
2.2.1. Результати випробовування за циклом ESC4:
| CO, г/кВт · год: | __________ |
| THC, г/кВт · год: | __________ |
| NOx, г/кВт · год: | __________ |
| PT, г/кВт · год: | __________ |
2.2.2. Результат випробовування за циклом ELR4:
Димнiсть: _____________________ м-1
2.2.3. Результат випробовування за циклом ETC4:
| CO, г/кВт · год: | __________ |
| THC, г/кВт · год4: | __________ |
| NMHC, г/кВт · год4: | __________ |
| CH4, г/кВт · год4: | __________ |
| NOx, г/кВт · год4: | __________ |
| PT, г/кВт · год4: | __________ |
2.3. Димнiсть
Вказати нормативний документ (iз зазначенням його останньої змiни), на вiдповiднiсть якому проведено затвердження. Якщо нормативний документ передбачає декiлька етапiв випробувань, необхiдно вказати, якому етапу вiдповiдають наведенi результати: ____________________________
Результати випробовування в режимi вiльного прискорення
| Варiант/версiя | __________ | __________ | __________ |
| Димнiсть (скоригований коефiцiєнт поглинання), м-1 | __________ | __________ | __________ |
| Мiнiмальна частота обертання в режимi холостого ходу | __________ | __________ | __________ |
| Максимальна частота обертання в режимi холостого ходу | __________ | __________ | __________ |
| Температура моторного мастила (мiн/макс) | __________ | __________ | __________ |
3. Результати випробовувань з визначення вмiсту CO2 у вiдпрацьованих газах/витрати палива2, 3
Вказати нормативний документ (iз зазначенням його останньої змiни), на вiдповiднiсть якому проведено затвердження: ____________________________________
| Варiант/версiя | __________ | __________ | __________ |
| Масовi викиди CO2 (мiський цикл), г/км | __________ | __________ | __________ |
| Масовi викиди CO2 (замiський цикл), г/км | __________ | __________ | __________ |
| Масовi викиди CO2 (комбiнований цикл), г/км | __________ | __________ | __________ |
| Витрата палива (мiський цикл), л/100 км* | __________ | __________ | __________ |
| Витрата палива (замiський цикл), л/100 км* | __________ | __________ | __________ |
| Витрата палива (комбiнований цикл), л/100 км* | __________ | __________ | __________ |
| ____________ * Для КТЗ, що працюють на стисненому природному газi, в якостi одиницi вимiрювання необхiдно застосовувати "м3/100 км". |
|||
II. Результати випробувань КТЗ категорiї L
1. Результати випробовувань iз визначення рiвня зовнiшнього шуму
Вказати нормативний документ (iз зазначенням його останньої змiни), на вiдповiднiсть якому проведено затвердження: ______________________________________
| Варiант/версiя | __________ | __________ | __________ |
| Для рухомого КТЗ, дБ(А) | __________ | __________ | __________ |
| Для нерухомого КТЗ, дБ(А) | __________ | __________ | __________ |
| За частоти обертання, хв-1 | __________ | __________ | __________ |
2. Результати випробовувань iз визначення вмiсту забруднювальних речовин у вiдпрацьованих газах
2.1. Випробовування типу I:
| Варiант/версiя | __________ | __________ | __________ |
| CO | __________ | __________ | __________ |
| HC* | __________ | __________ | __________ |
| NOx* | __________ | __________ | __________ |
| (HC + NOx), млн-1** | __________ | __________ | __________ |
| ____________ * Тiльки для мотоциклiв, трициклiв i квадроциклiв. ** Тiльки для мопедiв i легких квадроциклiв. |
|||
2.2. Випробовування типу II:
| Варiант/версiя | __________ | __________ | __________ |
| CO* | __________ | __________ | __________ |
| HC* | __________ | __________ | __________ |
| CO (за мiнiмальної частоти обертання в режимi холостого ходу)** | __________ | __________ | __________ |
| Мiнiмальна частота обертання в режимi холостого ходу**, *** | __________ | __________ | __________ |
| CO (за пiдвищеної частоти обертання в режимi холостого ходу)** | __________ | __________ | __________ |
| Максимальна частота обертання в режимi холостого ходу**, *** | __________ | __________ | __________ |
| Температура моторного мастила**, **** | __________ | __________ | __________ |
| ____________ * Якщо дiють обмеження щодо використання палива, навести їх (наприклад, на природний газ L-дiапазону або H-дiапазону). ** Тiльки для мотоциклiв, трициклiв i квадроциклiв. *** Зазначити граничне вiдхилення (допуск). **** Стосується тiльки чотиритактних двигунiв. |
|||
2.3. Для двигуна iз запалюванням вiд стиснення
| Варiант/версiя | __________ | __________ | __________ |
| Димнiсть (значення скоригованого коефiцiєнта поглинання), м-1 | __________ | __________ | __________ |
____________
1 Якщо дiють обмеження щодо
використання палива, навести їх (наприклад, щодо
калорiйностi природного газу: L- або H-дiапазон).
2 Для КТЗ iз двопаливною (змiшаною) схемою живлення наводять данi для кожного виду палива (комбiнацiї палива). Якщо бензинову систему використовують тiльки як резервну або для пуску двигуна, а мiсткiсть паливного бака не перевищує 15 л, такi КТЗ випробовують тiльки на газовому паливi.
3 Непотрiбне закреслити.
4 Якщо застосовується.
| Додаток 9 до Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання (пункт 1.9 роздiлу I) |
ФОРМИ СЕРТИФIКАТIВ ВIДПОВIДНОСТI
Максимальний формат бланкiв - А4 (210 мм х 297 мм).
Роздiл I
Лицьовий бiк (однаковий для всiх категорiй КТЗ)
|
(1) |
СЕРТИФIКАТ ВIДПОВIДНОСТI
завершеного / поетапно завершеного(1)
колiсного транспортного засобу / колiсного
транспортного засобу, затвердженого стосовно
виробництва малої серiї(1) / щодо
iндивiдуального затвердження колiсного
транспортного засобу(1)
пiдтверджує, що даний колiсний транспортний засiб (КТЗ): 0.1. Торгове найменування (марка) виробника: ______________________________________________ 0.2. Тип: ______________________________________________________________________________ варiант(2): _____________________________________________________________________________ версiя(2): ______________________________________________________________________________ 0.2.1. Торгове найменування КТЗ: ________________________________________________________ 0.2.2. Iнформацiя щодо затвердження транспортного засобу базового або на попереднiх етапах затвердження (при поетапному затвердженнi)(1): Торгове найменування (марка) виробника: _________________________________________________ Торгове найменування КТЗ: ______________________________________________________________ тип: __________________________________________________________________________________ варiант(2): _____________________________________________________________________________ версiя(2): ______________________________________________________________________________ номер сертифiката, дата видачi: ___________________________________________________________ Примiтка. Вiдповiдно до усталеної практики у сферi затвердження КТЗ певнi позицiї в нумерацiї сертифiкатiв вiдповiдностi пропущено. 0.4. Категорiя: __________________________________________________________________________ 0.5. Найменування i мiсцезнаходження виробника: ___________________________________________ 0.5.1. Назва(и) та адреса(и) виробника(iв) базового КТЗ або на попереднiх етапах затвердження (при поетапному затвердженнi): ______________________________________________________________ 0.6. Мiсце розмiщення та метод закрiплення обов'язкових табличок: _____________________________ Розмiщення iдентифiкацiйного номера на шасi: ______________________________________________ 0.9. Найменування та мiсцезнаходження
уповноваженого представника виробника (за
наявностi): 0.10. Iдентифiкацiйний номер КТЗ (VIN): ___________________________________________________ Iдентифiкацiйний номер базового КТЗ(1): ___________________________________________________ вiдповiдний завершеному / поетапно завершеному типу(1) / вiдповiдний вимогам щодо iндивiдуального затвердження(1): Номер сертифiката типу / номер сертифiката
вiдповiдностi(1): Дата видачi: __________________________________________________________________________ Найменування пiдроздiлу (уповноваженого представника)(1) виробника / органу, що виконував процедуру затвердження(1): _______________________________________________________________ Даний колiсний транспортний засiб може бути зареєстровано i/або допущено до участi у дорожньому русi без виконання подальших процедур затвердження.(3)(4)
Мiсце видання сертифiката: ______________________________________________________________ Дата видання: _________________________________________________________________________
Додаток: сертифiкати вiдповiдностi щодо кожного етапу затвердження (тiльки для КТЗ, виготовлених у кiлька етапiв)/перелiк доказiв стосовно вiдповiдностi КТЗ вимогам щодо iндивiдуального затвердження(1). Зворотний бiк Для завершених або поетапно завершених КТЗ категорiї M1 Загальнi конструктивнi характеристики 1. Кiлькiсть осей: ________________ i колiс: _________________________________________________ 3. Рушiйнi осi (кiлькiсть, розташування, взаємозв'язок): ________________________________________ Основнi розмiри 4. Колiсна база(5): ____________________________________________________________________ мм 4.1. Вiдстанi мiж осями: 1 - 2: ____________ мм; 2 - 3: ________________ мм; 3 - 4: _____________ мм 5. Довжина: ________________________________________________________________________ мм 6. Ширина: _________________________________________________________________________ мм 7. Висота: __________________________________________________________________________ мм Маси 13. Маса КТЗ у спорядженому станi: ____________________________________________________ кг(6) 16. Максимальнi технiчно припустимi маси: 16.1. Максимальна технiчно припустима повна маса: ________________________________________ кг 16.2. Технiчно припустима маса на кожнiй осi: 1. __________ кг; 2. _______ кг; 3. ___________ кг i т. д. 16.4. Технiчно припустима максимальна маса комбiнацiї КТЗ: _________________________________ кг 18. Максимальна маса причепа: 18.1. З рухомим у вертикальнiй площинi зчiпним пристроєм __________________________________ кг 18.3. З нерухомим у вертикальнiй площинi зчiпним пристроєм ________________________________ кг 18.4. За вiдсутностi робочої системи гальмування: __________________________________________ кг 19. Технiчно припустима максимальна статична
маса, що припадає на зчiпний пристрiй: Силова установка 20. Виробник двигуна: __________________________________________________________________ 21. Код двигуна (позначений на двигунi): ___________________________________________________ 22. Робочий принцип: ___________________________________________________________________ 23. Електричний КТЗ: так/нi(1) 23.1. Гiбридний КТЗ: так/нi(1) 24. Кiлькiсть i розташування цилiндрiв: _____________________________________________________ 25. Робочий об'єм: __________________________________________________________________ см3 26. Вид(и) палива: ______________________________________________________________________ 26.1. Однопаливна / двопаливна / багатопаливна(1) _____________ 27. Максимальна потужнiсть, нетто(7):
_______________ кВт за частоти обертання: _____________ хв-1 Максимальна швидкiсть 29. Максимальна швидкiсть: ________________________________________________________ км/год Осi та пiдвiска 30. Колiя осей: 1. _________________ мм; 2. _________________ мм; 3. ______________________ мм 35. Колеса та шини(8): ___________________________________________________________________ Гальмiвна система 36. Тип гальмiвних з'єднувачiв причепа: механiчнi / електричнi / пневматичнi / гiдравлiчнi(1) Кузов 38. Позначення КТЗ за типом кузова(9): _____________________________________________________ 40. Колiр КТЗ(10): _______________________________________________________________________ 41. Кiлькiсть та особливостi конструкцiї дверей: ______________________________________________ 42. Кiлькiсть мiсць для сидiння (включаючи водiя)(11): ________________________________________ 42.1. Мiсця, призначенi для використання тiльки на нерухомому КТЗ: ___________________________ 42.3. Кiлькiсть мiсць, призначених для перевезення пасажирiв на iнвалiдних вiзках: ________________ Екологiчнi показники 46. Рiвень шуму: зазначити нормативний документ, застосований пiд час виконання процедур затвердження типу на нерухомому КТЗ: __________________ дБ(A) за частоти обертання: _______________________ хв-1 пiд час руху КТЗ: __________________________________________________________________ дБ(A) 47. Позначення рiвня екологiчної норми: _______, код екологiчної норми: ______ стосовно викидiв забруднювальних речовин з вiдпрацьованими газами(12) 48. Викиди забруднювальних речовин та димнiсть вiдпрацьованих газiв(13): позначення нормативного документа, застосованого пiд час виконання процедур затвердження типу: _____________________________________________________________________________________ 1.1. Випробовування типу I або ESC(1) CO: ______________; HC: ______________; NOx: ________________; HC + NOx: __________________ Твердi частки:_________________________________________________________________________ Димнiсть: __________________________________________________________________________ м-1 1.2. Випробовування типу I (Євро 5 або 6(1)) CO: ____________; THC: ____________; NMHC: __________; NOx: __________; THC + NOx: ________ Твердi частки (маса): ___________________ Твердi частки (кiлькiсть): ___________________________ 2. Випробування ETC (якщо застосовно): CO: ____________; NOx: _____________; NMHC: ____________; THC: ___________; CH4: __________ Твердi частки: _________________________________________________________________________ 48.1. Димнiсть (скоригований коефiцiєнт поглинання): _____________________________________ м-1 49. Викиди CO2 / витрата палива / витрата електричної енергiї(13): вказати нормативний документ, застосований пiд час виконання процедур затвердження типу 1. Силовi установки за винятком електричних КТЗ |
| Викиди CO2 | Витрата палива | |
| Мiський цикл | ______ г/км | ____ дм3/100 км (л/100 км) |
| Прискорений мiський цикл | ______ г/км | ____ дм3/100 км (л/100 км) |
| Комбiнований цикл | ______ г/км | ____ дм3/100 км (л/100 км) |
| Приведене, комбiноване значення | ______ г/км | ____ л/100 км |
| 2. Електричнi та гiбриднi КТЗ: Витрата електричної енергiї (приведене, комбiноване(1) значення) ____________________ Вт·год/км Запас ходу ________________________ км Рiзне 51. Для КТЗ спецiального призначення: призначення: ______________________________________ 52. Примiтки(14): ________________________________________________________________________ Зворотний бiк Для завершених або поетапно завершених КТЗ категорiї M2 Загальнi конструктивнi характеристики 1. Кiлькiсть осей: ________________ i колiс: _______________________________________________ 1.1. Кiлькiсть та номери позицiй осей зi здвоєними колесами: _________________________________ 2. Керуючi осi (кiлькiсть, номери позицiй): _________________________________________________ 3. Рушiйнi осi (кiлькiсть, розташування, взаємозв'язок): _______________________________________ Основнi розмiри 4. Колiсна база(5): ___________________________________________________________________ мм 4.1. Вiдстанi мiж осями: 1 - 2: _________________ мм; 2 - 3: ___________ мм; 3 - 4: ____________ мм 5. Довжина: _______________________________________________________________________ мм 6. Ширина: ________________________________________________________________________ мм 7. Висота: _________________________________________________________________________ мм 9. Вiдстань мiж переднiм габаритом КТЗ та центром зчiпного пристрою: ____________________ мм 12. Заднiй звис: ____________________________________________________________________ мм Маси 13. Маса КТЗ у спорядженому станi: __________________________________________________ кг(6) 13.1. Розподiл цiєї маси за осями: 1. ______________ кг; 2. ____________ кг; 3. ____________ кг i т. д. 16. Максимальнi технiчно припустимi маси: 16.1. Максимальна технiчно припустима повна маса: _____________________________________ кг 16.2. Технiчно припустима маса на кожнiй осi: 1. _________ кг; 2. ________ кг; 3. _________ кг i т. д. 16.3. Технiчно припустима маса на кожнiй групi осей: 1. ______ кг; 2. ______ кг; 3. _______ кг i т. д. 16.4. Технiчно припустима максимальна маса комбiнацiї КТЗ: _____________________________ кг 17. Реєстрацiйнi/експлуатацiйнi максимально припустимi маси в нацiональному/мiжнародному дорожньому русi(1)(15) 17.1. Реєстрацiйна/експлуатацiйна максимально припустима повна маса: ______________________ кг 17.2. Реєстрацiйна/експлуатацiйна максимально припустима маса на кожнiй осi: 1. ______ кг; 2. _____ кг; 3. _______ кг i т. д. 17.3. Реєстрацiйна/експлуатацiйна максимально припустима маса на кожнiй групi осей: 1. ______ кг; 2. _____ кг; 3. _______ кг i т. д. 17.4. Реєстрацiйна/експлуатацiйна максимально
припустима маса комбiнацiї КТЗ 18. Максимальна маса причепа: 18.1. З рухомим у вертикальнiй площинi зчiпним пристроєм ________________________________ кг 18.3. З нерухомим у вертикальнiй площинi зчiпним пристроєм ______________________________ кг 18.4. За вiдсутностi робочої системи гальмування: _________________________________________ кг 19. Технiчно припустима максимальна статична
маса, що припадає на зчiпний пристрiй: Силова установка 20. Виробник двигуна: __________________________________________________________________ 21. Код двигуна (позначений на двигунi): __________________________________________________ 22. Робочий принцип: __________________________________________________________________ 23. Електричний КТЗ: так/нi(1) 23.1. Гiбридний КТЗ: так/нi(1) 24. Кiлькiсть i розташування цилiндрiв: ____________________________________________________ 25. Робочий об'єм: __________________________________________________________________ см3 26. Вид(и) палива: _____________________________________________________________________ 26.1. Однопаливна / двопаливна / багатопаливна(1) _________________________________________ 27. Максимальна потужнiсть, нетто(7): _________
кВт за частоти обертання: ________________ хв-1 28. Коробка передач (тип): _________ Максимальна швидкiсть 29. Максимальна швидкiсть: _______________________________________________________ км/год Осi та пiдвiска 30. Колiя осей: 1. ___________________ мм; 2. ____________________ мм; 3. _________________ мм 33. На рушiйнiй(их) осi (осях) застосовано пневматичну пiдвiску або еквiвалентнi пристрої: так/нi(1) 35. Колеса та шини(8): __________________________________________________________________ Гальмiвна система 36. Тип гальмiвних з'єднувачiв причепа: механiчнi / електричнi / пневматичнi / гiдравлiчнi(1) 37. Тиск у магiстралi гальмiвної системи причепа: ________________________________________ кПа Кузов 38. Позначення КТЗ за типом кузова(9): ____________________________________________________ 39. Клас КТЗ: клас I / клас II / клас III/ клас A / клас B(1) 41. Кiлькiсть та особливостi конструкцiї дверей: _____________________________________________ 42. Кiлькiсть мiсць для сидiння (включаючи мiсце
водiя, мiсця членiв екiпажу, прiоритетнi мiсця)(11): Кiлькiсть мiсць членiв екiпажу:___________________________________________________________ Кiлькiсть прiоритетних мiсць: ____________________________________________________________ 42.1. Мiсця, призначенi для використання тiльки на нерухомому КТЗ: ___________________________ 42.3. Кiлькiсть мiсць, призначених для перевезення пасажирiв на iнвалiдних вiзках: _______________ 43. Кiлькiсть мiсць для пасажирiв, якi стоять: _______________________________________________ Зчiпний пристрiй 44. Номер затвердження або знак затвердження
зчiпного пристрою (у разi нанесення): 45.1. Значення характеристик(1) D: _________/ V: _________/ S: __________/ U: _________ Екологiчнi показники 46. Рiвень шуму: зазначити нормативний документ,
застосований пiд час виконання процедур
затвердження типу на нерухомому КТЗ: __________ дБ(A)
за частоти обертання: ______________ хв-1 47. Позначення рiвня екологiчної норми: ______________, код екологiчної норми: ___________ стосовно викидiв забруднювальних речовин з вiдпрацьованими газами(12) 48. Викиди забруднювальних речовин та димнiсть
вiдпрацьованих газiв(13): 1.1. Випробовування типу I або ESC(1) CO: _______________; HC: _______________; NOx: _______________; HC+NOx: ________________ Твердi частки: ________________________________________________________________________ Димнiсть: _________________________________________________________________________ м-1 1.2. Випробовування типу I (Євро 5 або 6(1)) CO: ____________; THC: _____________; NMHC: ____________; NOx: ______; THC+NOx: _________ Твердi частки (маса): _____________________ Твердi частки (кiлькiсть): _________________________ 2. Випробування ETC (якщо застосовно): CO: ______________; NOx: ___________; NMHC: ____________; THC: __________; CH4: __________ Твердi частки: ________________________________________________________________________ 48.1. Димнiсть (скоригований коефiцiєнт поглинання): ____________________________________ м-1 Рiзне 51. Для КТЗ спецiального призначення: призначення: _______________________________________ 52. Примiтки(14): _______________________________________________________________________ Зворотний бiк Для завершених або поетапно завершених КТЗ категорiї M3 Загальнi конструктивнi характеристики 1. Кiлькiсть осей: _____________________________ i колiс: __________________________________ 1.1. Кiлькiсть та номери позицiй осей зi здвоєними колесами: ________________________________ 2. Керуючi осi (кiлькiсть, номери позицiй): _________________________________________________ 3. Рушiйнi осi (кiлькiсть, розташування, взаємозв'язок): _______________________________________ Основнi розмiри 4. Колiсна база(5): ___________________________________________________________________ мм 4.1. Вiдстанi мiж осями: 1 - 2: ____________ мм; 2 - 3: _______________ мм; 3 - 4: ______________ мм 5. Довжина: ________________________________________________________________________ мм 6. Ширина: ________________________________________________________________________ мм 7. Висота: _________________________________________________________________________ мм 9. Вiдстань мiж переднiм габаритом КТЗ та центром зчiпного пристрою: _____________________ мм 12. Заднiй звис: _____________________________________________________________________ мм Маси 13. Маса КТЗ у спорядженому станi: ___________________________________________________ кг(6) 13.1. Розподiл цiєї маси за осями: 1. ____________ кг; 2. _____________ кг; 3. _____________ кг i т. д. 16. Максимальнi технiчно припустимi маси: 16.1. Максимальна технiчно припустима повна маса: ______________________________________ кг 16.2. Технiчно припустима маса на кожнiй осi: 1. __________ кг; 2. _________ кг; 3. ________ кг i т. д. 16.3. Технiчно припустима маса на кожнiй групi осей: 1. _______ кг; 2. _______ кг; 3. _______ кг i т. д. 16.4. Технiчно припустима максимальна маса комбiнацiї КТЗ: _______________________________ кг 17. Реєстрацiйнi/експлуатацiйнi максимально припустимi маси в нацiональному/мiжнародному дорожньому русi(1)(15) 17.1. Реєстрацiйна/експлуатацiйна максимально припустима повна маса: ______________________ кг 17.2. Реєстрацiйна/експлуатацiйна максимально припустима маса на кожнiй осi: 1. _______ кг; 2. _______ кг; 3. _______ кг i т. д. 17.3. Реєстрацiйна/експлуатацiйна максимально припустима маса на кожнiй групi осей: 1. _______ кг; 2. _______ кг; 3. _______ кг i т. д. 17.4. Реєстрацiйна/експлуатацiйна максимально
припустима маса комбiнацiї КТЗ 18. Максимальна маса причепа: 18.1. З рухомим у вертикальнiй площинi зчiпним пристроєм ________________________________ кг 18.3. З нерухомим у вертикальнiй площинi зчiпним пристроєм ______________________________ кг 18.4. За вiдсутностi робочої системи гальмування: _________________________________________ кг 19. Технiчно припустима максимальна статична
маса, що припадає на зчiпний пристрiй: Силова установка 20. Виробник двигуна: __________________________________________________________________ 21. Код двигуна (позначений на двигунi): __________________________________________________ 22. Робочий принцип: __________________________________________________________________ 23. Електричний КТЗ: так/нi(1) 23.1. Гiбридний КТЗ: так/нi(1) 24. Кiлькiсть i розташування цилiндрiв: ____________________________________________________ 25. Робочий об'єм: __________________________________________________________________ см3 26. Вид(и) палива: _____________________________________________________________________ 26.1. Однопаливна / двопаливна / багатопаливна(1): _________________________________________ 27. Максимальна потужнiсть, нетто(7): ___________
кВт за частоти обертання: ______________ хв-1 28. Коробка передач (тип): ______________ Максимальна швидкiсть 29. Максимальна швидкiсть: _______________________________________________________ км/год Осi та пiдвiска 30.1. Колiя кожної керуючої осi: ______________ мм 30.2. Колiя всiх iнших осей: _________________ мм 32. Розташування осi (осей), яка постiйно сприймає навантаження: ____________ 33. На рушiйнiй(их) осi (осях) застосовано пневматичну пiдвiску або еквiвалентнi пристрої: так/нi(1) 35. Колеса та шини(8): __________________________________________________________________ Гальмiвна система 36. Тип гальмiвних з'єднувачiв причепа: механiчнi / електричнi / пневматичнi / гiдравлiчнi(1) 37. Тиск у магiстралi гальмiвної системи причепа: ________________________________________ кПа Кузов 38. Позначення КТЗ за типом кузова(9): ____________________________________________________ 39. Клас КТЗ: клас I / клас II / клас III/ клас A / клас B(1) 41. Кiлькiсть та особливостi конструкцiї дверей: _____________________________________________ 42. Кiлькiсть мiсць для сидiння (включаючи мiсце
водiя, мiсця членiв екiпажу, прiоритетнi мiсця)(11): Кiлькiсть мiсць членiв екiпажу: ___________________________________________________________ Кiлькiсть прiоритетних мiсць: ____________________________________________________________ 42.1. Мiсця, призначенi для використання тiльки на нерухомому КТЗ: ___________________________ 42.2. Кiлькiсть мiсць для сидiння: __ (нижнiй ярус) __ (верхнiй ярус) (включаючи водiя) 42.3. Кiлькiсть мiсць, призначених для перевезення пасажирiв на iнвалiдних вiзках: _______________ 43. Кiлькiсть мiсць для пасажирiв, якi стоять: _______________________________________________ Зчiпний пристрiй 44. Номер затвердження або знак затвердження зчiпного пристрою (у разi нанесення): ____________ 45.1. Значення характеристик(1) D: _______/ V: _______/ S: _______/ U: _______ Екологiчнi показники 46. Рiвень шуму: зазначити нормативний документ,
застосований пiд час виконання процедур
затвердження типу на нерухомому КТЗ: _______ дБ(A) за
частоти обертання: _______________ хв-1 47. Позначення рiвня екологiчної норми: _______, код екологiчної норми: ____ стосовно викидiв забруднювальних речовин з вiдпрацьованими газами(12) 48. Викиди забруднювальних речовин та димнiсть
вiдпрацьованих газiв(13): 1.1. Випробовування типу I або ESC(1) CO: _____________; HC: ______________; NOx: _______________; HC + NOx: ___________________ Твердi частки: ________________________________________________________________________ Димнiсть: _________________________________________________________________________ м-1 2. Випробування ETC (якщо застосовно): CO: _______________; NOx: ______________; NMHC: __________; THC: _________; CH4: _________ Твердi частки: ________________________________________________________________________ 48.1. Димнiсть (скоригований коефiцiєнт поглинання): ____________________________________ м-1 Рiзне 51. Для КТЗ спецiального призначення: призначення: _______________________________________ 52. Примiтки(14): _______________________________________________________________________ Зворотний бiк Для завершених або поетапно завершених КТЗ категорiї N1 Загальнi конструктивнi характеристики 1. Кiлькiсть осей: ________________ i колiс: _______________________________________________ 1.1. Кiлькiсть та номери позицiй осей зi здвоєними колесами: ________________________________ 3. Рушiйнi осi (кiлькiсть, розташування, взаємозв'язок): _______________________________________ Основнi розмiри 4. Колiсна база(5): ___________________________________________________________________ мм 4.1. Вiдстанi мiж осями: 1 - 2: ____________ мм; 2 - 3: ___________ мм; 3 - 4: __________________ мм 5. Довжина: ________________________________________________________________________ мм 6. Ширина: ________________________________________________________________________ мм 7. Висота: _________________________________________________________________________ мм 8. Змiщення сiдельно-зчiпного пристрою вiдносно
заднього мосту (максимальне та мiнiмальне): 9. Вiдстань мiж переднiм габаритом КТЗ та центром зчiпного пристрою: _____________________ мм 11. Довжина завантажувального простору: ______________________________________________ мм Маси 13. Маса КТЗ у спорядженому станi: ___________________________________________________ кг(6) 13.1. Розподiл цiєї маси за осями: 1. ____________ кг; 2. _______________ кг; 3. ___________ кг i т. д. 16. Максимальнi технiчно припустимi маси: 16.1. Максимальна технiчно припустима повна маса: ______________________________________ кг 16.2. Технiчно припустима маса на кожнiй осi: 1. _________ кг; 2. _________ кг; 3. _________ кг i т. д. 16.4. Технiчно припустима максимальна маса комбiнацiї КТЗ: ______________________________ кг 18. Максимальна маса причепа: 18.1. З рухомим у вертикальнiй площинi зчiпним пристроєм: ________________________________ кг 18.2. Напiвпричепа: __________________________________________________________________ кг 18.3. З нерухомим у вертикальнiй площинi зчiпним пристроєм: ______________________________ кг 18.4. За вiдсутностi робочої системи гальмування: _________________________________________ кг 19. Технiчно припустима максимальна статична
маса, що припадає на зчiпний пристрiй: Силова установка 20. Виробник двигуна: __________________________________________________________________ 21. Код двигуна (позначений на двигунi): __________________________________________________ 22. Робочий принцип: __________________________________________________________________ 23. Електричний КТЗ: так/нi(1) 23.1. Гiбридний КТЗ: так/нi(1) 24. Кiлькiсть i розташування цилiндрiв: ____________________________________________________ 25. Робочий об'єм: __________________________________________________________________ см3 26. Вид(и) палива: _____________________________________________________________________ 26.1. Однопаливна / двопаливна / багатопаливна(1) __________________________________________ 27. Максимальна потужнiсть, нетто: _______ кВт за
частоти обертання: ____________________ хв-1 28. Коробка передач (тип): ______________ Максимальна швидкiсть 29. Максимальна швидкiсть: _______________________________________________________ км/год Осi та пiдвiска 30. Колiя осей: 1. ___________________ мм; 2. ___________________ мм; 3. __________________ мм 35. Колеса та шини(8): __________________________________________________________________ Гальмiвна система 36. Тип гальмiвних з'єднувачiв причепа: механiчнi / електричнi / пневматичнi / гiдравлiчнi(1) 37. Тиск у магiстралi гальмiвної системи причепа: ________________________________________ кПа Кузов 38. Позначення КТЗ за типом кузова(9): ____________________________________________________ 40. Колiр КТЗ(10): ______________________________________________________________________ 41. Кiлькiсть та особливостi конструкцiї дверей: _____________________________________________ 42. Кiлькiсть мiсць для сидiння (включаючи водiя)(11): ________________________________________ Зчiпний пристрiй 44. Номер затвердження або знак затвердження зчiпного пристрою (у разi нанесення): ____________ 45.1. Значення характеристик (1) D: _______/ V: _________/ S: ___________/ U: _________ Екологiчнi показники 46. Рiвень шуму: зазначити нормативний документ,
застосований пiд час виконання процедур
затвердження типу на нерухомому КТЗ: _________ дБ(A) за
частоти обертання: _____________ хв-1 47. Позначення рiвня екологiчної норми: _________, код екологiчної норми: _______ стосовно викидiв забруднювальних речовин з вiдпрацьованими газами(12) 48. Викиди забруднювальних речовин та димнiсть
вiдпрацьованих газiв(13): 1.1. Випробовування типу I або ESC(1) CO: ______________; HC: ________________; NOx: ____________; HC + NOx: ___________________ Твердi частки: ________________________________________________________________________ Димнiсть: __________________________________________________________________________ м-1 1.2. Випробовування типу I (Євро 5 або 6(1)) CO: _______; THC: ___________; NMHC: __________; NOx: __________; THC + NOx: _____________ Твердi частки (маса): _____________________ Твердi частки (кiлькiсть): _________________________ 2. Випробування ETC (якщо застосовно): CO: __________; NOx: __________; NMHC: ___________; THC: ____________; CH4: ______________ Твердi частки: ________________________________________________________________________ 48.1. Димнiсть (скоригований коефiцiєнт поглинання): ____________________________________ м-1 49. Викиди CO2/витрата палива/витрата електричної енергiї(13): зазначити нормативний документ, застосований пiд час виконання процедур затвердження типу 1. Силовi установки за винятком електромобiлiв |
| Викиди CO2 | Витрата палива | |
| Мiський цикл | ______ г/км | ____ дм3/100 км (л/100 км) |
| Прискорений мiський цикл | ______ г/км | ____ дм3/100 км (л/100 км) |
| Комбiнований цикл | ____ г/км | ____ дм3/100 км (л/100 км) |
| Приведене, комбiноване значення | ____ г/км | ____ л/100 км |
| 2. Електричнi та гiбриднi КТЗ: Витрата електричної енергiї (приведене, комбiноване(1) значення) __________ Вт·год/км Запас ходу ____________ км Рiзне 50. Затвердження конструкцiї щодо перевезення небезпечних вантажiв: так/клас(и)___/нi(1) 51. Для КТЗ спецiального призначення: призначення: _____________________________________ 52. Примiтки(14): ___________________________________________________________________ Зворотний бiк Для завершених або поетапно завершених КТЗ категорiй N2 та N3 Загальнi конструктивнi характеристики 1. Кiлькiсть осей: ______________________ i колiс: _________________________________________ 1.1. Кiлькiсть та номери позицiй осей зi здвоєними колесами: _________________________________ 2. Керуючi осi (кiлькiсть, номери позицiй): _________________________________________________ 3. Рушiйнi осi (кiлькiсть, розташування, взаємозв'язок): _______________________________________ Основнi розмiри 4. Колiсна база(5): ___________________________________________________________________ мм 4.1. Вiдстанi мiж осями: 1 - 2: ___________ мм; 2 - 3: ______________ мм; 3 - 4: ________________ мм 5. Довжина: ________________________________________________________________________ мм 6. Ширина: ________________________________________________________________________ мм 8. Змiщення сiдельно-зчiпного пристрою вiдносно
заднього мосту (максимальне та мiнiмальне): 9. Вiдстань мiж переднiм габаритом КТЗ та центром зчiпного пристрою: _____________________ мм 11. Довжина завантажувального простору: _____________________________________________ мм 12. Заднiй звис: ____________________________________________________________________ мм Маси 13. Маса КТЗ у спорядженому станi: __________________________________________________ кг(6) 13.1. Розподiл цiєї маси за осями: 1. ___________ кг; 2. ___________ кг; 3. ________________ кг i т. д. 16. Максимальнi технiчно припустимi маси: 16.1. Максимальна технiчно припустима повна маса: ______________________________________ кг 16.2. Технiчно припустима маса на кожнiй осi: 1. ________ кг; 2. _________ кг; 3. __________ кг i т. д. 16.3. Технiчно припустима маса на кожнiй групi осей: 1. ________ кг; 2. _______ кг; 3. ______ кг i т. д. 16.4. Технiчно припустима максимальна маса комбiнацiї КТЗ: _______________________________ кг 17. Реєстрацiйнi/експлуатацiйнi максимально припустимi маси в нацiональному/мiжнародному дорожньому русi(1)(15) 17.1. Реєстрацiйна/експлуатацiйна максимально припустима повна маса: _____________________ кг 17.2. Реєстрацiйна/експлуатацiйна максимально припустима маса на кожнiй осi: 1. _________ кг; 2. ________ кг; 3. __________ кг i т. д. 17.3. Реєстрацiйна/експлуатацiйна максимально припустима маса на кожнiй групi осей: 1. _________ кг; 2. ________ кг; 3. __________ кг i т. д. 17.4. Реєстрацiйна/експлуатацiйна максимально
припустима маса комбiнацiї 18. Максимальна маса причепа: 18.1. З рухомим у вертикальнiй площинi зчiпним пристроєм: _______________________________ кг 18.2. Напiвпричепа: __________________________________________________________________ кг 18.3. З нерухомим у вертикальнiй площинi зчiпним пристроєм: _____________________________ кг 18.4. За вiдсутностi робочої системи гальмування: _________________________________________ кг 19. Технiчно припустима максимальна статична
маса, що припадає на зчiпний пристрiй: Силова установка 20. Виробник двигуна: _________________________________________________________________ 21. Код двигуна (позначений на двигунi): _________________________________________________ 22. Робочий принцип: _________________________________________________________________ 23. Електричний КТЗ: так/нi(1) 23.1. Гiбридний КТЗ: так/нi(1) 24. Кiлькiсть i розташування цилiндрiв: ____________________________________________________ 25. Робочий об'єм: __________________________________________________________________ см3 26. Вид(и) палива: _____________________________________________________________________ 26.1. Однопаливна / двопаливна / багатопаливна(1) _______________________________________ 27. Максимальна потужнiсть, нетто(7): ___ кВт
за частоти обертання: ______________________ хв-1 28. Коробка передач (тип): __________________________ Максимальна швидкiсть 29. Максимальна швидкiсть: _______________________________________________________ км/год Осi та пiдвiска 31. Розташування пiдйомної(их) осi (осей): ________________________________________________ 32. Розташування осi (осей), яка (якi) постiйно сприймає(ють) навантаження: ___________________ 33. На рушiйнiй(их) осi (осях) застосовано пневматичну пiдвiску або еквiвалентнi пристрої: так/нi(1) 35. Колеса та шини(8): _________________________________________________________________ Гальмiвна система 36. Тип гальмiвних з'єднувачiв причепа: механiчнi / електричнi / пневматичнi / гiдравлiчнi(1) 37. Тиск у магiстралi гальмiвної системи причепа: ______________________________________ кПа Кузов 38. Позначення КТЗ за типом кузова(9): __________________________________________________ 41. Кiлькiсть та особливостi конструкцiї дверей: ____________________________________________ 42. Кiлькiсть мiсць для сидiння (включаючи водiя)(11): _______________________________________ Зчiпний пристрiй 44. Номер затвердження або знак затвердження
зчiпного пристрою (у разi нанесення): 45.1. Значення характеристик (1) D: _________ / V: _________ / S: ________ / U: _________ Екологiчнi показники 46. Рiвень шуму: зазначити нормативний документ,
застосований пiд час виконання процедур
затвердження типу 47. Позначення рiвня екологiчної норми: _______, код екологiчної норми: ____ стосовно викидiв забруднювальних речовин з вiдпрацьованими газами(12) 48. Викиди забруднювальних речовин та димнiсть
вiдпрацьованих газiв(13): 1.1. Випробовування типу I або ESC(1) CO: _____________; HC: ______________; NOx: ________________; HC + NOx: __________________ Твердi частки: ________________________________________________________________________ Димнiсть: _________________________________________________________________________ м-1 1.2. Випробовування типу I (Євро 5 або 6(1)) CO: __________; THC: ____________; NMHC: __________; NOx: _________; THC + NOx: __________ Твердi частки (маса): ____________________ Твердi частки (кiлькiсть): __________________________ 2. Випробування ETC (якщо застосовно): CO: ____________; NOx: ___________; NMHC: __________; THC: ___________; CH4: _____________ Твердi частки: ________________________________________________________________________ 48.1. Димнiсть (скоригований коефiцiєнт поглинання): ______________ м-1 Рiзне 50. Затвердження конструкцiї щодо перевезення небезпечних вантажiв: так/клас(и) _________ /нi(1) 51. Для КТЗ спецiального призначення: призначення: _______________________________________ 52. Примiтки(14): _______________________________________________________________________ Зворотний бiк Для завершених або поетапно завершених КТЗ категорiй O1 та O2 Загальнi конструктивнi характеристики 1. Кiлькiсть осей: _______________________ i колiс: ________________________________________ 1.1. Кiлькiсть та номери позицiй осей зi здвоєними колесами: _________________________________ Основнi розмiри 4. Колiсна база(5): ___________________________________________________________________ мм 4.1. Вiдстанi мiж осями: 1 - 2: ______________ мм; 2 - 3: _____________ мм; 3 - 4: ______________ мм 5. Довжина: ________________________________________________________________________ мм 6. Ширина: ________________________________________________________________________ мм 7. Висота: _________________________________________________________________________ мм 10. Вiдстань мiж центром зчiпного пристрою та заднiм габаритом КТЗ: ______________________ мм 11. Довжина завантажувального простору: _____________________________________________ мм 12. Заднiй звис: _____________________________________________________________________ мм Маси 13. Маса КТЗ у спорядженому станi: ___________________________________________________ кг(6) 13.1. Розподiл цiєї маси за осями: 1. ___________ кг; 2. _____________ кг; 3. ______________ кг i т. д. 16. Максимальнi технiчно припустимi маси: 16.1. Максимальна технiчно припустима повна маса: ______________________________________ кг 16.2. Технiчно припустима маса на кожнiй осi: 1. _________ кг; 2. __________ кг; 3. ________ кг i т. д. 16.3. Технiчно припустима маса на кожнiй групi осей: 1. _______ кг; 2. _______ кг; 3. _______ кг i т. д. 19. Технiчно припустима максимальна статична
маса, що припадає на зчiпний пристрiй: Максимальна швидкiсть 29. Максимальна швидкiсть: _______________________________________________________ км/год Осi та пiдвiска 30.1. Колiя кожної керуючої осi: ____________________ мм 30.2. Колiя всiх iнших осей: ________________________ мм 31. Розташування пiдйомної(их) осi (осей): ______________________ 32. Розташування осi (осей), яка (якi) постiйно сприймає(ють) навантаження: ____________________ 34. На осi (осях) застосовано пневматичну пiдвiску або еквiвалентнi пристрої: так/нi(1) 35. Колеса та шини(8): __________________________________________________________________ Гальмiвна система 36. Тип гальмiвних з'єднувачiв причепа: механiчнi / електричнi / пневматичнi / гiдравлiчнi(1) Кузов 38. Позначення КТЗ за типом кузова(9): _____________________________________________ Зчiпний пристрiй 44. Номер затвердження або знак затвердження зчiпного пристрою (у разi нанесення): ____________ 45.1. Значення характеристик(1) D: ________/ V: ________/ S: ________/ U: ________ Рiзне 50. Затвердження конструкцiї щодо перевезення небезпечних вантажiв: так/клас(и) __________ /нi(1) 51. Для КТЗ спецiального призначення: призначення: _______________________________________ 52. Примiтки(14): _______________________________________________________________________ Зворотний бiк Для завершених або поетапно завершених КТЗ категорiй O3 та O4 Загальнi конструктивнi характеристики 1. Кiлькiсть осей: _______________________ i колiс: ________________________________________ 1.1. Кiлькiсть та номери позицiй осей зi здвоєними колесами: _________________________________ 2. Керуючi осi (кiлькiсть, номери позицiй): _________________________________________________ Основнi розмiри 4. Колiсна база(5): ___________________________________________________________________ мм 4.1. Вiдстанi мiж осями: 1 - 2: ____________ мм; 2 - 3: _____________ мм; 3 - 4: ________________ мм 5. Довжина: ________________________________________________________________________ мм 6. Ширина: ________________________________________________________________________ мм 7. Висота: _________________________________________________________________________ мм 10. Вiдстань мiж центром зчiпного пристрою та заднiм габаритом КТЗ: _______________________ мм 11. Довжина завантажувального простору _______________________________________________ мм 12. Заднiй звис _____________________________________________________________________ мм Маси 13. Маса КТЗ у спорядженому станi: ___________________________________________________ кг(6) 13.1. Розподiл цiєї маси за осями: 1. ___________ кг; 2. ______________ кг; 3. _____________ кг i т. д. 16. Максимальнi технiчно припустимi маси 16.1. Максимальна технiчно припустима повна маса: ________________________________________ кг 16.2. Технiчно припустима маса на кожнiй осi: 1. __________ кг; 2. _________ кг; 3. _________ кг i т. д. 16.3. Технiчно припустима маса на кожнiй групi осей: 1. _________ кг; 2. ______ кг; 3. _______ кг i т. д. 17. Реєстрацiйнi/експлуатацiйнi максимально припустимi маси в нацiональному/мiжнародному дорожньому русi(1)(15) 17.1. Реєстрацiйна/експлуатацiйна максимально припустима повна маса: ______________________ кг 17.2. Реєстрацiйна/експлуатацiйна максимально припустима маса на кожнiй осi: 1. ______ кг; 2. ______ кг; 3. ______ кг i т. д. 17.3. Реєстрацiйна/експлуатацiйна максимально припустима маса на кожнiй групi осей: 1. ______ кг; 2. ______ кг; 3. ______ кг i т. д. 19. Технiчно припустима максимальна статична маса, що припадає на зчiпний пристрiй: ________ кг Максимальна швидкiсть 29. Максимальна швидкiсть: _______________________________________________________ км/год Осi та пiдвiска 31. Розташування пiдйомної(их) осi (осей): _________________________________________________ 32. Розташування осi (осей), яка (якi) постiйно сприймає(ють) навантаження: ____________________ 34. На осi (осях) застосовано пневматичну пiдвiску або еквiвалентнi пристрої: так/нi(1) 35. Колеса та шини(8): __________________________________________________________________ Гальмiвна система 36. Тип гальмiвних з'єднувачiв причепа: механiчнi / електричнi / пневматичнi / гiдравлiчнi(1) Кузов 38. Позначення КТЗ за типом кузова(9): ___________________________________________________ Зчiпний пристрiй Номер затвердження або знак затвердження зчiпного пристрою (у разi нанесення): _______________ 45.1. Значення характеристик(1) D: ______/ V: ______/ S: ______/ U: ______ Рiзне 50. Затвердження конструкцiї щодо перевезення небезпечних вантажiв: так/клас(и) ___ /нi(1) 51. Для КТЗ спецiального призначення: призначення: ________________________________________ 52. Примiтки(14): _______________________________________________________________________ |
ФОРМА СЕРТИФIКАТА ВIДПОВIДНОСТI ДЛЯ КОЛIСНИХ ТРАНСПОРТНИХ ЗАСОБIВ КАТЕГОРIЙ L1 - L7
Лицьовий бiк
СЕРТИФIКАТ ВIДПОВIДНОСТI
колiсного транспортного засобу / колiсного
транспортного засобу, затвердженого стосовно
виробництва малої серiї(1)
пiдтверджує, що даний колiсний транспортний засiб (КТЗ): 0.1. Торгове найменування (марка) виробника: ________________________________________ 0.2. Тип: _________________________________________________________________________ варiант(2): ________________________________________________________________________ версiя(2): _________________________________________________________________________ 0.2.1. Торгове найменування КТЗ: ___________________________________________________ 0.4. Категорiя: ____________________________________________________________________ 0.5. Найменування i мiсцезнаходження виробника КТЗ: __________________________________ 0.6. Мiсце розмiщення обов'язкових табличок(16): ________________________________________ Iдентифiкацiйний номер КТЗ (VIN): ___________________________________________________ 0.7. Розмiщення iдентифiкацiйного номера на шасi(16): ____________________________________ вiдповiдає затвердженому типу(1) вiдповiдає вимогам щодо iндивiдуального затвердження(1) Номер сертифiката типу / сертифiката вiдповiдностi(1): ____________________________________ Дата видання: _____________________________________________________________________ Найменування пiдроздiлу (представника) виробника/органу, що виконував процедуру затвердження(1): ___________________________________________________________________________________ Даний колiсний транспортний засiб може бути зареєстровано i/або допущено до участi у дорожньому русi без виконання подальших процедур затвердження.(3)(4) Мiсце видання сертифiката: __________________________________________________________ Дата видання: _____________________________________________________________________ |
| Посадова особа: | ________________ (посада) |
________________ (пiдпис) |
___________________ (прiзвище, iнiцiали) |
Зворотний бiк Для колiсних транспортних засобiв категорiй L1 - L7 Додаткова iнформацiя 1. Кiлькiсть осей: _____________________ i колiс: ________________________________________ 3. Колiсна база: ___________________________________________________________________ мм 6.1. Довжина: ____________________________________________________________________ мм 7.1. Ширина: _____________________________________________________________________ мм 8. Висота: _______________________________________________________________________ мм 12.1. Маса КТЗ у спорядженому станi(17): _______________________________________________ кг 12.2. Власна маса КТЗ(17): ___________________________________________________________ кг 14.1. Максимальна технiчно припустима повна маса(17): ___________________________________ кг 14.2. Розподiл цiєї маси мiж осями: 1. ___________________ кг; 2. _________________________ кг 14.3. Технiчно припустима маса, що припадає на
кожну вiсь: 17. Максимальна маса причепа: за наявностi робочої системи гальмування: _____________________________________________ кг за вiдсутностi робочої системи гальмування: ____________________________________________ кг 19.1. Максимальна маса, що припадає на зчiпний пристрiй вiд причепа: ______________________ кг 20. Виробник двигуна: ________________________________________________________________ 21. Тип двигуна (позначений на двигунi): ________________________________________________ 22. Принцип роботи: електричний / з примусовим запалюванням / iз запалюванням вiд стиснення, чотири- / двотактний(1) 23. Кiлькiсть i розташування цилiндрiв(18): ________________________________________________ 24. Робочий об'єм: ________________________________________________________________ см3 25. Паливо(19): ______________________________________________________________________ 26. Максимальна потужнiсть: _________________ кВт за частоти обертання: ________________ хв-1 26.1. Вiдношення максимальної потужностi до маси КТЗ у спорядженому станi: ___________ кВт/кг 28. Коробка передач (тип)(20): __________________________________________________________ 29. Передатнi числа: 1. _______; 2. _________; 3. _________; 4. _______; 5. ________; 6. _________ 32. Позначення розмiрiв шин: вiсь 1: ___________________; вiсь 2: ___________________________ 37. Кузов (є/нема)(1): _________________________________________________________________ 41. Кiлькiсть i особливостi конструкцiї дверей(21)(22): ________________________________________ 42.1. Кiлькiсть i розмiщення сидiнь(23): ___________________________________________________ 43.1. Знак затвердження пристрою для буксирування (якщо вiн є): ____________________________ 44. Максимальна конструктивна швидкiсть: _________________________________________ км/год 45. Рiвень шуму: зазначити нормативний документ,
застосований пiд час виконання процедур
затвердження типу на нерухомому КТЗ: ____________ дБ(A)
за частоти обертання: ___________ хв-1 46. Вмiст забруднювальних речовин у вiдпрацьованих газах(13): Вказати нормативний документ, застосований пiд час виконання процедур затвердження типу (з урахуванням чинних змiн) Випробовування типу I: CO: ________ г/км; HC: _________ г/км; NOx: ____________ г/км; HC + NOx: ______________ г/км Випробовування типу II:
для мотоциклiв, трициклiв, важких квадроциклiв: CO: _________ % за частоти обертання в режимi холостого ходу: _________________________ хв-1 Димнiсть (скоригований коефiцiєнт поглинання): _______________________________________ м-1 47. Данi для визначення розмiру обов'язкових платежiв(9): ___________________________________ 50. Примiтки(14): _____________________________________________________________________ |
ФОРМА СЕРТИФIКАТА ВIДПОВIДНОСТI КОМПОНЕНТА АБО ОКРЕМОГО ТЕХНIЧНОГО ВУЗЛА
СЕРТИФIКАТ ВIДПОВIДНОСТI
партiї(1) компонента(iв)/окремого(их)
технiчного(их) вузла(iв)(1)
пiдтверджує, що (партiя(1)) компонент(iв)/окремий(их) технiчний(их) вузол(лiв)(1): 1. Торгове(i) найменування (марка(и)) виробника(iв): ________________________________________ 2. Найменування продукцiї i тип(и): _______________________________________________________ 3. Кiлькiсть у партiї(1): __________________________________________________________________ 4. Познака документа, згiдно з яким партiю
виготовлено чи ввезено в Україну(1):
_________________ Найменування пiдроздiлу (представника)
виробника/органу, що виконував процедуру
затвердження(1): Дата видання: _________________________________________________________________________ |
| ________________ (посада) |
________________ (пiдпис) |
____________________ (прiзвище, iнiцiали) |
Доповнення
до сертифiката вiдповiдностi N :____
(заповнюють за необхiдностi)
| 1. | Додаткова iнформацiя |
| 1.1. | |
| 1.1.1. | [...]: _____________________________________________________________________ |
| [...] | |
| 2. | Обмеження щодо використання (за наявностi) |
| 2.1. | [...]: _____________________________________________________________________ |
| 3. | Примiтки |
| 3.1. | [...]: _____________________________________________________________________ |
Роздiл II
Лицьовий бiк (однаковий для всiх категорiй КТЗ)
СЕРТИФIКАТ ВIДПОВIДНОСТI
незавершеного колiсного транспортного засобу(1)
/ щодо iндивiдуального затвердження
незавершеного колiсного транспортного засобу(1)
|
(1) |
цим пiдтверджує, що даний колiсний транспортний засiб (КТЗ): 0.1. Торгове найменування (марка) виробника: _____________________________________________ 0.2. Тип: _____________________________________________________________________________ варiант(2): ____________________________________________________________________________ версiя(2): _____________________________________________________________________________ 0.2.1. Торгове найменування КТЗ: ________________________________________________________ 0.4. Категорiя: _________________________________________________________________________ 0.5. Найменування i мiсцезнаходження виробника: __________________________________________ 0.6. Мiсце розмiщення та метод крiплення обов'язкових табличок: ______________________________ Розмiщення iдентифiкацiйного номера на шасi: ______________________________________________ 0.9. Найменування та мiсцезнаходження
уповноваженого представника виробника (за
наявностi): 0.10. Iдентифiкацiйний номер КТЗ (VIN):
___________________________________________________ Даний колiсний транспортний засiб не може бути зареєстровано i/або допущено до участi у дорожньому русi без виконання подальших процедур затвердження. Мiсце видання сертифiката: ______________________________________________________________ Дата видання: _________________________________________________________________________ |
| Посадова особа: | ________________ (посада) |
________________ (пiдпис) |
________________ (прiзвище, iнiцiали) |
Зворотний бiк Для незавершених КТЗ категорiї M1 Загальнi конструктивнi характеристики 1. Кiлькiсть осей: __________________ i колiс: _________________________________________ 3. Рушiйнi осi (кiлькiсть, розташування, взаємозв'язок): ____________________________________ Основнi розмiри 4. Колiсна база(5): _______________________________________________________________ мм 4.1. Вiдстанi мiж осями: 1 - 2: ___________ мм; 2 - 3: ____________ мм; 3 - 4: ______________ мм 5.1. Максимальна дозволена довжина: _______________________________________________ мм 6.1. Максимальна дозволена ширина: _______________________________________________ мм 7.1. Максимальна дозволена висота: ________________________________________________ мм 12.1. Максимальний дозволений заднiй звис: _________________________________________ мм Маси 14. Маса незавершеного КТЗ у спорядженому станi: ___________________________________ кг(6) 14.1. Розподiл цiєї маси мiж осями: 1. ______ кг 2. ______ кг 3. ______ кг 15. Мiнiмальна маса завершеного КТЗ: _______________________________________________ кг 15.1. Розподiл цiєї маси мiж осями: 1. ______ кг 2. ______ кг 3. ______ кг 16. Максимальнi технiчно припустимi маси 16.1. Максимальна технiчно припустима повна маса: ____________________________________ кг 16.2. Технiчно припустима маса на кожнiй осi: 1. ______ кг; 2. ______ кг; 3. ______ кг i т. д. 16.4. Технiчно припустима максимальна маса комбiнацiї КТЗ: ____________________________ кг 18. Максимальна маса причепа: 18.1. З рухомим у вертикальнiй площинi зчiпним пристроєм ______________________________ кг 18.3. З нерухомим у вертикальнiй площинi зчiпним пристроєм ____________________________ кг 18.4. За вiдсутностi робочої системи гальмування: _______________________________________ кг 19. Технiчно припустима максимальна статична
маса, що припадає на зчiпний пристрiй: Силова установка 20. Виробник двигуна: ______________________________________________________________ 21. Код двигуна (позначений на двигунi): _______________________________________________ 22. Робочий принцип: ______________________________________________________________ 23. Електричний КТЗ: так/нi(1) 23.1. Гiбридний КТЗ: так/нi(1) 24. Кiлькiсть i розташування цилiндрiв: ________________________________________________ 25. Робочий об'єм: ______________________________________________________________ см3 26. Вид(и) палива: _________________________________________________________________ 26.1. Однопаливна / двопаливна / багатопаливна(1) _______________________________________ 27. Максимальна потужнiсть, нетто(7): _________
кВт за частоти обертання: _______________ хв-1 Максимальна швидкiсть 29. Максимальна швидкiсть: ___________________________________________________ км/год Осi та пiдвiска 30. Колiя осей: 1. ___________________ мм; 2. __________________ мм; 3. _______________ мм 35. Колеса та шини(8): _______________________________________________________________ Гальмiвна система 36. Тип гальмiвних з'єднувачiв причепа: механiчнi / електричнi / пневматичнi / гiдравлiчнi(1) Кузов 41. Кiлькiсть та особливостi конструкцiї дверей: _________________________________________ 42. Кiлькiсть мiсць для сидiння (включаючи водiя)(11) _____________________________________ Екологiчнi показники 46. Рiвень шуму: зазначити нормативний документ,
застосований пiд час виконання процедур
затвердження типу на нерухомому КТЗ: _______ дБ(A) за
частоти обертання: _____________ хв-1 47. Позначення рiвня екологiчної норми: ______, код екологiчної норми: ___ стосовно викидiв забруднювальних речовин з вiдпрацьованими газами(12) 48. Викиди забруднювальних речовин та димнiсть
вiдпрацьованих газiв(13): 1.1. Випробовування типу I або ESC(1) CO: _______________; HC: _______________; NOx: _____________; HC + NOx: ______________ Твердi частки: _____________________________________________________________________ Димнiсть: _____________________________________________________________________ м-1 1.2. Випробовування типу I (Євро 5 або 6(1)) CO: _________; THC: __________; NMHC: _________; NOx: ________; THC + NOx: ____________ Твердi частки (маса): _______________ Твердi частки (кiлькiсть): ___________________________ 2. Випробування ETC (якщо застосовно): CO: _________; NOx: __________; NMHC: _________; THC: ___________; CH4: ______________ 48.1. Димнiсть (скоригований коефiцiєнт поглинання): _________________________________ м-1 49. Викиди CO2/витрата палива/витрата електричної енергiї(13): вказати нормативний документ, застосований пiд час виконання процедур затвердження типу 1. Силовi установки за винятком електромобiлiв |
| Викиди CO2 | Витрата палива | |
| Мiський цикл | _____ г/км | _____ дм3/100 км (л/100 км) |
| Прискорений мiський цикл | _____ г/км | _____ дм3/100 км (л/100 км) |
| Комбiнований цикл | _____ г/км | _____ дм3/100 км (л/100 км) |
| Приведене, комбiноване значення | _____ г/км | _____ л/100 км |
| 2. Електричнi та гiбриднi КТЗ: Витрата електричної енергiї (приведене, комбiноване(1) значення) ___________________ Вт·год/км Запас ходу _______________ км Рiзне Зворотний бiк Для незавершених КТЗ категорiї M2 Загальнi конструктивнi характеристики 1. Кiлькiсть осей: _________________ i колiс: ______________________________________________ 1.1. Кiлькiсть та номери позицiй осей зi здвоєними колесами: ________________________________ 2. Керуючi осi (кiлькiсть, номери позицiй): 3. Рушiйнi осi (кiлькiсть, розташування, взаємозв'язок): ______________________________________ Основнi розмiри 4. Колiсна база(5): ________________________________________________________________ мм 4.1. Вiдстанi мiж осями: 1 - 2: ____________ мм; 2 - 3: ____________ мм; 3 - 4: ______________ мм 5.1. Максимальна дозволена довжина: _______________________________________________ мм 6.1. Максимальна дозволена ширина: ________________________________________________ мм 7.1. Максимальна дозволена висота: _________________________________________________ мм 12.1. Максимальний дозволений заднiй звис: __________________________________________ мм Маси 14. Маса незавершеного КТЗ у спорядженому станi: ____________________________________ кг(6) 14.1. Розподiл цiєї маси мiж осями: 1. ___________ кг 2. ________________ кг 3. ____________ кг 15. Мiнiмальна маса завершеного КТЗ: _______________________________________________ кг 15.1. Розподiл цiєї маси мiж осями: 1. ______________ кг 2. _____________ кг 3. ____________ кг 16. Максимальнi технiчно припустимi маси: 16.1. Максимальна технiчно припустима повна маса: ____________________________________ кг 16.2. Технiчно припустима маса на кожнiй осi: 1. ________ кг 2. _________ кг 3. ________ кг i т. д. 16.3. Технiчно припустима маса на кожнiй групi осей: 1. _____ кг; 2. ______ кг; 3. _______ кг i т. д. 16.4. Технiчно припустима максимальна маса комбiнацiї КТЗ: _____________________________ кг 17. Реєстрацiйнi/експлуатацiйнi максимально припустимi маси в нацiональному/мiжнародному дорожньому русi(1)(15) 17.1. Реєстрацiйна/експлуатацiйна максимально припустима повна маса: _____________________ кг 17.2. Реєстрацiйна/експлуатацiйна максимально припустима маса на кожнiй осi: 1. _____ кг; 2. ______ кг; 3. _______ кг i т. д. 17.3. Реєстрацiйна/експлуатацiйна максимально припустима маса на кожнiй групi осей: 1. _____ кг; 2. ______ кг; 3. _______ кг i т. д. 17.4. Реєстрацiйна/експлуатацiйна максимально
припустима маса комбiнацiї КТЗ 18. Максимальна маса причепа: 18.1. З рухомим у вертикальнiй площинi зчiпним пристроєм: ______________________________ кг 18.3. З нерухомим у вертикальнiй площинi зчiпним пристроєм: ____________________________ кг 18.4. За вiдсутностi робочої системи гальмування: ______________________________________ кг 19. Технiчно припустима максимальна статична
маса, що припадає на зчiпний пристрiй: Силова установка 20. Виробник двигуна: _______________________________________________________________ 21. Код двигуна (позначений на двигунi): ________________________________________________ 22. Робочий принцип: ________________________________________________________________ 23. Електричний КТЗ: так/нi(1) 23.1. Гiбридний КТЗ: так/нi(1) 24. Кiлькiсть i розташування цилiндрiв: _________________________________________________ 25. Робочий об'єм: _______________________________________________________________ см3 26. Вид(и) палива: __________________________________________________________________ 26.1. Однопаливна / двопаливна / багатопаливна (1)________________________________________ 27. Максимальна потужнiсть, нетто(7): _________ кВт за частоти обертання: ________________ хв-1 або максимальна потужнiсть електродвигуна ____________ кВт(1) 28. Коробка передач (тип): _____________ Максимальна швидкiсть 29. Максимальна швидкiсть: ____________________________________________________ км/год Осi та пiдвiска 30. Колiя осей: 1. _______________ мм; 2. __________________ мм; 3. ____________________ мм 33. На рушiйнiй(их) осi (осях) застосовано пневматичну пiдвiску або еквiвалентнi пристрої: так/нi(1) 35. Колеса та шини(8): _______________________________________________________________ Гальмiвна система 36. Тип гальмiвних з'єднувачiв причепа: механiчнi / електричнi / пневматичнi / гiдравлiчнi(1) 37. Тиск у магiстралi гальмiвної системи причепа: _____________________________________ кПа Зчiпний пристрiй 44. Номер затвердження або знак затвердження зчiпного пристрою (у разi нанесення): __________ 45. Типи або класи зчiпних пристроїв, якi можуть бути встановленi на КТЗ: ____________________ 45.1. Значення характеристик(1) D: _______________/ V: __________/ S: __________/ U: _________ Екологiчнi показники 46. Рiвень шуму: зазначити нормативний документ,
застосований пiд час виконання процедур
затвердження типу 47. Позначення рiвня екологiчної норми: ________________,
код екологiчної норми: ___________ 48. Викиди забруднювальних речовин та димнiсть
вiдпрацьованих газiв(13): 1.1. Випробовування типу I або ESC(1) CO: __________________; HC: _______________; NOx: ____________; HC + NOx: _____________ Твердi частки: _____________________________________________________________________ Димнiсть: ______________________________________________________________________ м-1 1.2. Випробовування типу I (Євро 5 або 6(1)) CO: _____________; THC: ___________; NMHC: __________; NOx: _______; THC + NOx: _______ Твердi частки (маса): __________________ Твердi частки (кiлькiсть): _________________________ 2. Випробування ETC (якщо застосовно): CO: ________________; NOx: ____________; NMHC: __________; THC: _______; CH4: _________ Твердi частки: _____________________________________________________________________ 48.1. Димнiсть (скоригований коефiцiєнт поглинання): __________________________________ м-1 Рiзне 52. Примiтки(14):____________________________________________________________________ Зворотний бiк Для незавершених КТЗ категорiї M3 Загальнi конструктивнi характеристики 1. Кiлькiсть осей: _______________________ i колiс: _______________________________________ 1.1. Кiлькiсть та номери позицiй осей зi здвоєними колесами: _______________________________ 2. Керуючi осi (кiлькiсть, номери позицiй): ________________________________________________ 3. Рушiйнi осi (кiлькiсть, розташування, взаємозв'язок): ______________________________________ Основнi розмiри 4. Колiсна база(5): ________________________________________________________________ мм 4.1. Вiдстанi мiж осями: 1 - 2: _____________ мм; 2 - 3: ____________ мм; 3 - 4: _____________ мм 5.1. Максимальна дозволена довжина: _______________________________________________ мм 6.1. Максимальна дозволена ширина: ________________________________________________ мм 7.1. Максимальна дозволена висота: _________________________________________________ мм 12.1. Максимальний дозволений заднiй звис: __________________________________________ мм Маси 14. Маса незавершеного КТЗ у спорядженому станi: ____________________________________ кг(6) 14.1. Розподiл цiєї маси мiж осями: 1. ______________ кг 2. ____________ кг 3. _____________ кг 15. Мiнiмальна маса завершеного КТЗ: _______________________________________________ кг 15.1. Розподiл цiєї маси мiж осями: 1. _______________ кг 2. ____________ кг 3. ____________ кг 16. Максимальнi технiчно припустимi маси: 16.1. Максимальна технiчно припустима повна маса: ____________________________________ кг 16.2. Технiчно припустима маса на кожнiй осi: 1. ________ кг; 2. ________ кг; 3. _________ кг i т. д. 16.3. Технiчно припустима маса на кожнiй групi осей: 1. _______ кг; 2. ______ кг; 3. ______ кг i т. д. 16.4. Технiчно припустима максимальна маса комбiнацiї КТЗ: _____________________________ кг 17. Реєстрацiйнi/експлуатацiйнi максимально припустимi маси в нацiональному/мiжнародному дорожньому русi(1)(15) 17.1. Реєстрацiйна/експлуатацiйна максимально припустима повна маса: ____________________ кг 17.2. Реєстрацiйна/експлуатацiйна максимально припустима маса на кожнiй осi: 1. _______ кг; 2. _______ кг; 3. _______ кг i т. д. 17.3. Реєстрацiйна/експлуатацiйна максимально припустима маса на кожнiй групi осей: 1. _______ кг; 2. _______ кг; 3. _______ кг i т. д. 17.4. Реєстрацiйна/експлуатацiйна максимально
припустима маса комбiнацiї КТЗ 18. Максимальна маса причепа: 18.1. З рухомим у вертикальнiй площинi зчiпним пристроєм _______________________________ кг 18.3. З нерухомим у вертикальнiй площинi зчiпним пристроєм _____________________________ кг 18.4. За вiдсутностi робочої системи гальмування: ________________________________________ кг 19. Технiчно припустима максимальна статична
маса, що припадає на зчiпний пристрiй: Силова установка 20. Виробник двигуна: ________________________________________________________________ 21. Код двигуна (позначений на двигунi): ________________________________________________ 22. Робочий принцип: ________________________________________________________________ 23. Електричний КТЗ: так/нi(1) 23.1. Гiбридний КТЗ: так/нi(1) 24. Кiлькiсть i розташування цилiндрiв: __________________________________________________ 25. Робочий об'єм: _________________________________________________________________ см3 26. Вид(и) палива: ____________________________________________________________________ 26.1. Однопаливна/двопаливна/багатопаливна(1) ________________________________________ 27. Максимальна потужнiсть, нетто(7): ____ кВт
за частоти обертання: ____________________ хв-1 28. Коробка передач (тип): ___________________ Максимальна швидкiсть 29. Максимальна швидкiсть: ____________________________________________________ км/год Осi та пiдвiска 30.1. Колiя кожної керуючої осi: _________________ мм 30.2. Колiя всiх iнших осей: _____________________ мм 32. Розташування осi (осей), яка (якi) постiйно сприймає(ють) навантаження: ___________________ 33. На рушiйнiй(их) осi (осях) застосовано пневматичну пiдвiску або еквiвалентнi пристрої: так/нi(1) 35. Колеса та шини(8): _________________________________________________________________ Гальмiвна система 36. Тип гальмiвних з'єднувачiв причепа: механiчнi / електричнi / пневматичнi / гiдравлiчнi(1) 37. Тиск у магiстралi гальмiвної системи причепа: _____________________________________ кПа Зчiпний пристрiй 44. Номер затвердження або знак затвердження зчiпного пристрою (у разi нанесення): ___________ 45. Типи або класи зчiпних пристроїв, якi можуть бути встановленi на КТЗ: ____________________ 45.1. Значення характеристик(1) D: ____/ V: ____/ S: ____/ U: ____ Екологiчнi показники 46. Рiвень шуму: зазначити нормативний документ,
застосований пiд час виконання процедур
затвердження типу на нерухомому КТЗ: _____ дБ(A) за
частоти обертання: _________________ хв-1 47. Позначення рiвня екологiчної норми: __________, код
екологiчної норми: __________ стосовно 48. Викиди забруднювальних речовин та димнiсть
вiдпрацьованих газiв(13): 1.1. Випробовування типу I або ESC(1) CO: _______________; HC: ______________; NOx: ______________; HC + NOx: _______________ Твердi частки: _____________________________________________________________________ Димнiсть: ______________________________________________________________________ м-1 1.2. Випробовування типу I (Євро 5 або 6(1)) CO: _________; THC: ___________; NMHC: __________; NOx: _________; THC + NOx: _________ Твердi частки (маса): _______________ Твердi частки (кiлькiсть): ____________________________ 2. Випробування ETC (якщо застосовно): CO: _____________; NOx: ____________; NMHC: __________; THC: ________; CH4: ___________ Твердi частки: _____________________________________________________________________ 48.1. Димнiсть (скоригований коефiцiєнт поглинання): _________________________________ м-1 Рiзне 52. Примiтки(14): ____________________________________________________________________ Зворотний бiк Для незавершених КТЗ категорiї N1 Загальнi конструктивнi характеристики 1. Кiлькiсть осей: ____________________ i колiс: ________________________________________ 1.1. Кiлькiсть та номери позицiй осей зi здвоєними колесами: ______________________________ 3. Рушiйнi осi (кiлькiсть, розташування, взаємозв'язок): ____________________________________ Основнi розмiри 4. Колiсна база(5): ________________________________________________________________ мм 4.1. Вiдстанi мiж осями: 1 - 2: ___________ мм; 2 - 3: ___________ мм; 3 - 4: ________________ мм 5.1. Максимальна дозволена довжина: _______________________________________________ мм 6.1. Максимальна дозволена ширина: ________________________________________________ мм 7.1. Максимальна дозволена висота: _________________________________________________ мм 8. Змiщення сiдельно-зчiпного пристрою вiдносно
заднього мосту (максимальне та мiнiмальне): 12.1. Максимальний дозволений заднiй звис: __________________________________________ мм Маси 14. Маса незавершеного КТЗ у спорядженому станi: ____________________________________ кг(6) 14.1. Розподiл цiєї маси мiж осями: 1. _____________ кг 2. ____________ кг 3. ______________ кг 15. Мiнiмальна маса завершеного КТЗ: _______________________________________________ кг 15.1. Розподiл цiєї маси мiж осями: 1. _______________ кг 2. _____________ кг 3. ___________ кг 16. Максимальнi технiчно припустимi маси 16.1. Максимальна технiчно припустима повна маса: _____________________________________ кг 16.2. Технiчно припустима маса на кожнiй осi: 1. _______ кг; 2. _________ кг; 3. _________ кг i т. д. 16.4. Технiчно припустима максимальна маса комбiнацiї КТЗ: _____________________________ кг 18. Максимальна маса причепа: 18.1. З рухомим у вертикальнiй площинi зчiпним пристроєм _______________________________ кг 18.2. Напiвпричепа: _________________________________________________________________ кг 18.3. З нерухомим у вертикальнiй площинi зчiпним пристроєм _____________________________ кг 18.4. За вiдсутностi робочої системи гальмування: ________________________________________ кг 19. Технiчно припустима максимальна статична
маса, що припадає на зчiпний пристрiй: Силова установка 20. Виробник двигуна: _______________________________________________________________ 21. Код двигуна (позначений на двигунi): ________________________________________________ 22. Робочий принцип: _______________________________________________________________ 23. Електричний КТЗ: так/нi(1) 23.1. Гiбридний КТЗ: так/нi(1) 24. Кiлькiсть i розташування цилiндрiв: _________________________________________________ 25. Робочий об'єм: _______________________________________________________________ см3 26. Вид(и) палива: __________________________________________________________________ 26.1. Однопаливна / двопаливна / багатопаливна(1) ________________________________________ 27. Максимальна потужнiсть, нетто(7): __________
кВт за частоти обертання: _______________ хв-1 28. Коробка передач (тип): ___________________ Максимальна швидкiсть 29. Максимальна швидкiсть: _______________________________________________________ км/год Осi та пiдвiска 30. Колiя осей: 1. _______________ мм; 2. __________________ мм; 3. ____________________ мм 35. Колеса та шини(8): _______________________________________________________________ Гальмiвна система 36. Тип гальмiвних з'єднувачiв причепа: механiчнi / електричнi / пневматичнi / гiдравлiчнi(1) 37. Тиск у магiстралi гальмiвної системи причепа: _____________________________________ кПа Зчiпний пристрiй 44. Номер затвердження або знак затвердження
зчiпного пристрою (у разi нанесення): 45. Типи або класи зчiпних пристроїв, якi можуть бути встановленi на КТЗ: ____________________ 45.1. Значення характеристик(1) D: _____/ V: _____/ S: _______/ U: _______ Екологiчнi показники 46. Рiвень шуму: зазначити нормативний документ,
застосований пiд час виконання процедур
затвердження типу на нерухомому КТЗ: _______ дБ(A) за
частоти обертання: _______________ хв-1 47. Позначення рiвня екологiчної норми: __________, код екологiчної норми: __________ стосовно викидiв забруднювальних речовин з вiдпрацьованими газами(12) 48. Викиди забруднювальних речовин та димнiсть
вiдпрацьованих газiв(13): 1.1. Випробовування типу I або ESC(1) CO: _____________; HC: _____________; NOx: _____________; HC + NOx: ___________________ Твердi частки: _____________________________________________________________________ Димнiсть: ______________________________________________________________________ м-1 1.2. Випробовування типу I (Євро 5 або 6(1)) CO: ___________; THC: ________; NMHC: ________; NOx: ________; THC + NOx: _____________ Твердi частки (маса): _______________ Твердi частки (кiлькiсть): ____________________________ 2. Випробування ETC (якщо застосовно): CO: __________; NOx: ___________; NMHC: ___________; THC: ___________; CH4: __________ Твердi частки: _____________________________________________________________________ 48.1. Димнiсть (скоригований коефiцiєнт поглинання): __________________________________ м-1 49. Викиди CO2/витрата палива/витрата електричної енергiї(13): вказати нормативний документ, застосований пiд час виконання процедур затвердження типу 1. Силовi установки за виключенням електромобiлiв |
| Викиди CO2 | Витрата палива | |
| Мiський цикл | ________ г/км | ________ дм3/100 км (л/100 км) |
| Прискорений мiський цикл | ________ г/км | ________ дм3/100 км (л/100 км) |
| Комбiнований цикл | ________ г/км | ________ дм3/100 км (л/100 км) |
| Приведене, комбiноване значення | ________ г/км | ________ л/100 км |
| 2. Електричнi та гiбриднi КТЗ: Витрата електричної енергiї (приведене, комбiноване(1) значення) ___________________ Вт·год/км Запас ходу __________________________ км Рiзне Зворотний бiк Для незавершених КТЗ категорiй N2 та N3 Загальнi конструктивнi характеристики 1. Кiлькiсть осей: ____________________ i колiс: _________________________________________ 1.1. Кiлькiсть та номери позицiй осей зi здвоєними колесами: ______________________________ 2. Керуючi осi (кiлькiсть, номери позицiй): ______________________________________________ 3. Рушiйнi осi (кiлькiсть, розташування, взаємозв'язок): ____________________________________ Основнi розмiри 4. Колiсна база(5): _______________________________________________________________ мм 4.1. Вiдстанi мiж осями: 1 - 2: ___________ мм; 2 - 3: ___________ мм; 3 - 4: _______________ мм 5.1. Максимальна дозволена довжина: ______________________________________________ мм 6.1. Максимальна дозволена ширина: _______________________________________________ мм 8. Змiщення сiдельно-зчiпного пристрою вiдносно
заднього мосту (максимальне та мiнiмальне): 12.1. Максимальний дозволений заднiй звис: _________________________________________ мм Маси 14. Маса незавершеного КТЗ у спорядженому станi: ___________________________________ кг(6) 14.1. Розподiл цiєї маси мiж осями: 1. ____________ кг 2. _____________ кг 3. _____________ кг 15. Мiнiмальна маса завершеного КТЗ: _______________________________________________ кг 15.1. Розподiл цiєї маси мiж осями: 1. ____________ кг 2. ______________ кг 3. ____________ кг 16. Максимальнi технiчно припустимi маси 16.1. Максимальна технiчно припустима повна маса: ____________________________________ кг 16.2. Технiчно припустима маса на кожнiй осi: 1. _______ кг; 2. ________ кг; 3. _________ кг i т. д. 16.3. Технiчно припустима маса на кожнiй групi осей: 1. ______ кг; 2. ______ кг; 3. ______ кг i т. д. 16.4. Технiчно припустима максимальна маса комбiнацiї КТЗ: ____________________________ кг 17. Реєстрацiйнi/експлуатацiйнi максимально припустимi маси в нацiональному/мiжнародному дорожньому русi(1)(15) 17.1. Реєстрацiйна/експлуатацiйна максимально припустима повна маса: ___________________ кг 17.2. Реєстрацiйна/експлуатацiйна максимально припустима маса на кожнiй осi: 1. _______ кг; 2. _______ кг; 3. ______ кг i т. д. 17.3. Реєстрацiйна/експлуатацiйна максимально припустима маса на кожнiй групi осей: 1. _______ кг; 2. ____ кг; 3. ______ кг i т. д. 17.4. Реєстрацiйна/експлуатацiйна максимально
припустима маса комбiнацiї КТЗ 18. Максимальна маса причепа: 18.1. З рухомим у вертикальнiй площинi зчiпним пристроєм ______________________________ кг 18.2. Напiвпричепа: _______________________________________________________________ кг 18.3. З нерухомим у вертикальнiй площинi зчiпним пристроєм ___________________________ кг 18.4. За вiдсутностi робочої системи гальмування: _____________________________________ кг 19. Технiчно припустима максимальна статична
маса, що припадає на зчiпний пристрiй: Силова установка 20. Виробник двигуна: ______________________________________________________________ 21. Код двигуна (позначений на двигунi): _______________________________________________ 22. Робочий принцип: ______________________________________________________________ 23. Електричний КТЗ: так/нi(1) 23.1. Гiбридний КТЗ: так/нi(1) 24. Кiлькiсть i розташування цилiндрiв: ________________________________________________ 25. Робочий об'єм: ______________________________________________________________ см3 26. Вид(и) палива: _________________________________________________________________ 26.1. Однопаливна / двопаливна / багатопаливна(1) ________________________________________ 27. Максимальна потужнiсть, нетто(7): ____ кВт за частоти обертання: ____________________ хв-1 або максимальна потужнiсть електродвигуна _________ кВт(1) 28. Коробка передач (тип): _________________________ Максимальна швидкiсть 29. Максимальна швидкiсть: ______________________________________________________ км/год Осi та пiдвiска 31. Розташування пiдйомної(их) осi (осей): _________ 32. Розташування осi (осей), яка (якi) постiйно сприймає(ють) навантаження: __________________ 33. На рушiйнiй(их) осi (осях) застосовано пневматичну пiдвiску або еквiвалентнi пристрої: так/нi(1) 35. Колеса та шини(8): _______________________________________________________________ Гальмiвна система 36. Тип гальмiвних з'єднувачiв причепа: механiчнi / електричнi / пневматичнi / гiдравлiчнi(1) 37. Тиск у магiстралi гальмiвної системи причепа: _____________________________________ кПа Зчiпний пристрiй 44. Номер затвердження або знак затвердження зчiпного пристрою (у разi нанесення): ___________ 45. Типи або класи зчiпних пристроїв, якi можуть бути встановленi на КТЗ: ____________________ 45.1. Значення характеристик(1) D: _______/ V: _______/ S: _______/ U: _______ Екологiчнi показники 46. Рiвень шуму: зазначити нормативний документ,
застосований пiд час виконання процедур
затвердження типу на нерухомому КТЗ: ____ дБ(A) за
частоти обертання: __________________ хв-1 47. Позначення рiвня екологiчної норми: __________, код екологiчної норми: _________ стосовно викидiв забруднювальних речовин з вiдпрацьованими газами(12) 48. Викиди забруднювальних речовин та димнiсть
вiдпрацьованих газiв(13): 1.1. Випробовування типу I або ESC(1) CO: _____________; HC: _____________; NOx: ______________; HC + NOx: _________________ Твердi частки: _____________________________________________________________________ Димнiсть: _____________________________________________________________________ м-1 1.2. Випробовування типу I (Євро 5 або 6(1)) CO: _______; THC: _______; NMHC: _________; NOx: ___________; THC+ NOx: ______________ Твердi частки (маса): _____________ Твердi частки (кiлькiсть): _____________________________ 2. Випробування ETC (якщо застосовно): CO: _________; NOx: ________; NMHC: ___________; THC: ___________; CH4: ______________ Твердi частки: _____________________________________________________________________ 48.1. Димнiсть (скоригований коефiцiєнт поглинання): _________________________________ м-1 Рiзне 52. Примiтки(14): ___________________________________________________________________ Зворотний бiк Для незавершених КТЗ категорiй O1 та O2 Загальнi конструктивнi характеристики 1. Кiлькiсть осей: ____________________ i колiс: __________________________________________ 1.1. Кiлькiсть та номери позицiй осей зi здвоєними колесами: _______________________________ Основнi розмiри 4. Колiсна база(5): ________________________________________________________________ мм 4.1. Вiдстанi мiж осями: 1 - 2: ___________ мм; 2 - 3: ____________ мм; 3 - 4: ______________ мм 5.1. Максимальна дозволена довжина: _______________________________________________ мм 6.1. Максимальна дозволена ширина: _______________________________________________ мм 7.1. Максимальна дозволена висота: ________________________________________________ мм 10. Вiдстань мiж центром зчiпного пристрою та заднiм габаритом КТЗ: ____________________ мм 12.1. Максимальний дозволений заднiй звис: _________________________________________ мм Маси 14. Маса незавершеного КТЗ у спорядженому станi: ___________________________________ кг(6) 14.1. Розподiл цiєї маси мiж осями: 1. ____________ кг 2. _____________ кг 3. _____________ кг 15. Мiнiмальна маса завершеного КТЗ: _______________________________________________ кг 15.1. Розподiл цiєї маси мiж осями: 1. _____________ кг 2. _____________ кг 3. ____________ кг 16. Максимальнi технiчно припустимi маси: 16.1. Максимальна технiчно припустима повна маса: ____________________________________ кг 16.2. Технiчно припустима маса на кожнiй осi: 1. __________ кг; 2. ________ кг; 3. ______ кг i т. д. 16.3. Технiчно припустима маса на кожнiй групi осей: 1. ______ кг; 2. _______ кг; 3. _____ кг i т. д. 19.1. Технiчно припустима максимальна статична
маса, що припадає на зчiпний пристрiй: Максимальна швидкiсть 29. Максимальна швидкiсть: ______________________________________________________ км/год Осi та пiдвiска 30.1. Колiя кожної керуючої осi: ___________________________________________________ мм 30.2. Колiя всiх iнших осей: _______________________________________________________ мм 31. Розташування пiдйомної(их) осi (осей): _____________________________________________ 32. Розташування осi (осей), яка (якi) постiйно сприймає(ють) навантаження: _________________ 34. На осi (осях) застосовано пневматичну пiдвiску або еквiвалентнi пристрої: так/нi(1) 35. Колеса та шини(8): _______________________________________________________________ Зчiпний пристрiй 44. Номер затвердження або знак затвердження
зчiпного пристрою (у разi нанесення): 45. Типи або класи зчiпних пристроїв, якi можуть бути встановленi на КТЗ: __________________ 45.1. Значення характеристик(1) D: ____/ V: ____/ S: ____/ U: ____ Рiзне 52. Примiтки(14): ___________________________________________________________________ Зворотний бiк Для незавершених КТЗ категорiй O3 та O4 Загальнi конструктивнi характеристики 1. Кiлькiсть осей: ____________________ i колiс: _________________________________________ 1.1. Кiлькiсть та номери позицiй осей зi здвоєними колесами: _______________________________ 2. Керуючi осi (кiлькiсть, номери позицiй): _______________________________________________ Основнi розмiри 4. Колiсна база(5): _________________________________________________________________ мм 4.1. Вiдстанi мiж осями: 1 - 2: ___________ мм; 2 - 3: __________ мм; 3 - 4: _________________ мм 5.1. Максимальна дозволена довжина: _______________________________________________ мм 6.1. Максимальна дозволена ширина: ________________________________________________ мм 7.1. Максимальна дозволена висота: _________________________________________________ мм 10. Вiдстань мiж центром зчiпного пристрою та заднiм габаритом КТЗ: ____________________ мм 12.1. Максимальний дозволений заднiй звис: _________________________________________ мм Маси 14. Маса незавершеного КТЗ у спорядженому станi: _____________________________________ кг 14.1. Розподiл цiєї маси мiж осями: 1. ______________ кг 2. _____________ кг 3. _____________ кг 15. Мiнiмальна маса завершеного КТЗ: ________________________________________________ кг 15.1. Розподiл цiєї маси мiж осями: 1. ______________ кг 2. _____________ кг 3. _____________ кг 16. Максимальнi технiчно припустимi маси 16.1. Максимальна технiчно припустима повна маса: ____________________________________ кг 16.2. Технiчно припустима маса на кожнiй осi: 1. _________ кг; 2. _______ кг; 3. ________ кг i т. д. 16.3. Технiчно припустима маса на кожнiй групi осей: 1. ______ кг; 2. ______ кг; 3. ______ кг i т. д. 17. Реєстрацiйнi/експлуатацiйнi максимально припустимi маси в нацiональному/мiжнародному дорожньому русi(1)(15) 17.1. Реєстрацiйна/експлуатацiйна максимально припустима повна маса: ____________________ кг 17.2. Реєстрацiйна/експлуатацiйна максимально припустима маса на кожнiй осi: 1. _______ кг; 2. _______ кг; 3. _______ кг i т. д. 17.3. Реєстрацiйна/експлуатацiйна максимально припустима маса на кожнiй групi осей: 1. _______ кг; 2. _______ кг; 3. _______ кг i т. д. 19.1. Технiчно припустима максимальна статична
маса, що припадає на зчiпний пристрiй: Максимальна швидкiсть 29. Максимальна швидкiсть: ___________________________________________________ км/год Осi та пiдвiска 31. Розташування пiдйомної(их) осi (осей): _______________________________________________ 32. Розташування осi (осей), яка (якi) постiйно сприймає(ють) навантаження: __________________ 34. На осi (осях) застосовано пневматичну пiдвiску або еквiвалентнi пристрої: так/нi(1) 35. Колеса та шини(8): _________________________________________________________________ Зчiпний пристрiй 44. Номер затвердження або знак затвердження зчiпного пристрою (у разi нанесення): ___________ 45. Типи або класи зчiпних пристроїв, якi можуть бути встановленi на КТЗ: ____________________ 45.1. Значення характеристик(1) D: _____/ V: _____/ S: _____/ U: _____ Рiзне 52. Примiтки(14): ______________________________________________________________________ |
____________
(1) Викреслити чи вилучити,
якщо позначене (одне iз позначеного або далi
пов'язане з позначеним) не стосується цього
сертифiката.
(2) Зазначити цифровий або комбiнований лiтерно-цифровий iдентифiкацiйний код. Систему кодування визначає виробник КТЗ, зазначений код не повинен мiстити бiльше нiж 25 та 35 позицiй для позначання варiантiв або версiй вiдповiдно.
(3) За умови, що КТЗ обладнано рульовим керуванням, призначеним для правостороннього руху згiдно iз Законом України "Про дорожнiй рух".
(4) За умови, що спiдометр КТЗ має градуювання шкали у метричнiй системi одиниць, а також КТЗ має мiсця для крiплення номерних знакiв за ДСТУ 4278.
(5) Зазначається тiльки для двовiсних КТЗ.
(6) Ця маса включає масу водiя та масу другого члена екiпажу, якщо для нього передбачене мiсце. Для КТЗ категорiй M1, M2, N1, O1, O2, повна маса яких не перевищує 3,5 тонни, ця маса може вiдрiзнятися не бiльше нiж на 5 % вiд маси, зазначеної у цiй графi. Для всiх iнших КТЗ цей показник не повинен перевищувати 3 %.
(7) Для гiбридних КТЗ зазначаються обидвi потужностi.
(8) Додаткове обладнання може бути наведене в графi "Примiтки".
(9) Згiдно з додатком 1 до Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання, затвердженого наказом Мiнiстерства iнфраструктури України вiд 17 серпня 2012 року N 521, зареєстрованим у Мiнiстерствi юстицiї України 14 вересня 2012 року за N 1586/21898 (далi - Порядок).
(10) Зазначають тiльки базовi кольори: бiлий, бежевий, жовтий, жовтогарячий, помаранчевий, червоний, фiолетовий, синiй, зелений, сiрий, коричневий, чорний.
(11) За винятком мiсць, призначених для використання тiльки на нерухомому КТЗ, а також мiсць, призначених для перевезення пасажирiв на iнвалiдних вiзках. Прiорiтетнi мiсця означають позначенi вiдповiдним чином мiсця з додатковим простором для осiб з iнвалiднiстю.
(12) Згiдно з додатком 2 до Порядку.
(13) Наводять для рiзних видiв палива, якi можуть бути використанi на КТЗ. Якщо паливом для КТЗ може бути як бензин, так i газове паливо, але бензинову систему використовують тiльки як резервну або для пуску двигуна i мiсткiсть паливного бака не перевищує 15 дм3 (л), випробовують КТЗ як такий, що працює тiльки на газовому паливi.
(14) У разi:
iндивiдуального затвердження, крiм iншої можливої додаткової iнформацiї, зазначають реквiзити власника КТЗ;
КТЗ спецiального призначення наводять данi про спецiальнi функцiї та/або спецiальне обладнання.
(15) Зазначають значення для мiжнародного руху, для нацiонального руху або обидва цi значення.
(16) Зазначають розмiщення за допомогою таких познак:
R: права сторона КТЗ; C: центр КТЗ; L: лiва сторона КТЗ;
x: вiдстань (мм) по горизонталi вiд центра першого за ходом руху колеса (зi знаком "-", якщо вiдстань вимiрюють уперед за ходом руху);
y: вiдстань по горизонталi (мм) вiд центральної поздовжньої площини симетрiї КТЗ;
z: висота (мм) вiд опорної поверхнi дороги;
(д/в): необхiдно виконати демонтування/вiдкрити для доступу до мiсця розмiщення маркування.
Приклад для таблички виробника, закрiпленої на правiй сторонi верхньої труби рами мотоцикла на вiдстанi 500 мм вiд центра переднього за ходом колеса назад, 30 мм вiд центральної поздовжньої площини симетрiї на висотi 1100 мм: R, x 500, y30, z1100.
Приклад для таблички виробника, закрiпленої на квадроциклi на правiй сторонi КТЗ на вiдстанi 100 мм вiд центра переднього за ходом колеса вперед, 950 мм вiд центральної поздовжньої площини симетрiї на висотi 700 мм, пiд капотом: R, x-100, y950, z700, (д/в).
(17) Показники мас КТЗ визначають за таких умов:
1. Власну масу визначають для КТЗ, пiдготовленого до звичайного застосування i обладнаного таким чином:
установлено тiльки обладнання, необхiдне для звичайного використання КТЗ;
установлено усi необхiднi пристрої системи електрообладнання та зовнiшньої свiтлової сигналiзацiї, якi передбачив виробник;
КТЗ укомплектовано iнструментом за мiнiмально необхiдною номенклатурою та iншими необхiдними засобами (вогнегасником, аптечкою тощо) згiдно з вимогами законодавства;
у необхiдному об'ємi наповнено рiдини для забезпечення функцiонування систем КТЗ. Масу електролiту, рiдини гiдравлiчних пристроїв, охолодної рiдини i мастил враховують. При цьому масу палива чи сумiшi палива з мастилом не враховують.
2. Масу КТЗ у спорядженому станi визначають як власну масу, до якої додають:
масу палива за умови заповнення щонайменше на 90 %;
масу додаткового обладнання, яким зазвичай виробник комплектує КТЗ: повний набiр iнструменту, засоби для утримування багажу, вiтрове скло, захиснi пристрої тощо.
Для визначення маси у спорядженому станi у разi КТЗ, якi використовують для живлення двигуна сумiш палива та оливи, враховують таке:
а) якщо конструкцiя системи живлення передбачає попереднє змiшування палива з мастилом, то за масу палива приймають масу сумiшi;
б) якщо конструкцiя системи живлення передбачає змiшування палива з мастилом в процесi роботи двигуна, то за масу палива приймають тiльки власну масу палива, а масу мастила враховують пiд час визначання власної маси.
3. Максимальну технiчно припустиму повну масу визначає виробник з урахуванням певних характеристик конструкцiї КТЗ, наприклад, несiвної спроможностi елементiв конструкцiї, iндексу навантаги шин тощо.
4. Максимальну корисну масу вантажу визначають як рiзницю мiж значеннями максимальної технiчно припустимої повної маси та значенням маси КТЗ у спорядженому станi з урахуванням маси водiя.
5. Масу водiя вважають рiвною 75 кг.
(18) Зазначають розташування цилiндрiв за допомогою таких познак:
LI: рядне; V: V-подiбне; O: опозитне; S: з одним цилiндром.
(19) Зазначають вид палива за допомогою таких кодiв:
P: бензин; D: дизельне паливо; M: сумiш палив; LPG: зрiджений нафтовий газ; O: iнше.
(20) Зазначають тип коробки передач за допомогою таких познак:
М: з ручним (ножним) керуванням; А: автоматична.
(21) Наводять для КТЗ iз кузовом.
(22) Особливостi конструкцiї дверей позначають таким чином: R: права сторона КТЗ; L: лiва сторона КТЗ; F: передня частина КТЗ; RE: задня частина КТЗ.
Приклад для КТЗ з одними правими боковими та двома лiвими боковими дверима: 2L, 1R.
(23) Зазначають розмiщення за допомогою таких кодiв: rx: номер ряду; R: права сторона КТЗ; L: лiва сторона КТЗ; C: центр КТЗ.
Приклад для КТЗ iз двома сидiннями у першому ряду (одне - справа, друге - злiва) i трьома сидiннями у другому ряду (одне - справа, друге - по центру, третє - злiва): r1: 1R, 1L r2: 1R, 1C, 1L.
| (додаток 9 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188, у редакцiї наказу Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192) |
| Додаток 10 до Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання |
КIЛЬКIСНI ОБМЕЖЕННЯ СТОСОВНО МАЛИХ СЕРIЙ
1. Кiлькiсть одиниць КТЗ, якi виготовляють малими серiями, одного типу, затвердженого вiдповiдно до положень роздiлу X Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання, затвердженого наказом Мiнiстерства iнфраструктури України вiд 17 серпня 2012 року N 521, якi можуть бути проданi, зареєстрованi чи введенi в обiг в Українi протягом одного календарного року, не може перевищувати таких значень:
| Категорiя КТЗ | Кiлькiсть одиниць КТЗ |
| M1, N1, O1, O2, L | 75 |
| M2, M3, N2, N3, O3, O4 | 25 |
2. Пункт 2 виключено
| (додаток 10 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188) |
| Додаток 11 до Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання (пункт 1.9 роздiлу I) |
ОСОБЛИВОСТI
застосування технiчних приписiв до КТЗ
спецiального призначення
ОСОБЛИВОСТI
застосування технiчних приписiв до КТЗ
спецiального призначення
I. Особливостi застосування вимог до колiсних транспортних засобiв спецiального призначення категорiй M (автомобiлi-будинки, автомобiлi швидкої медичної допомоги (санiтарнi), автомобiлi-катафалки) та iнших колiсних транспортних засобiв спецiального призначення категорiй M1, якi не увiйшли у iншi роздiли додатка 11)
| N з/п | Об'єкт затвердження | Позначення документа, вимоги | Познака вимог до документiв, необхiдних для пiдтвердження вiдповiдностi для КТЗ категорiї | |||
| M1 технiчно допустимою повною масою | M2 | M3 | ||||
| <2500 кг | >2500 кг | |||||
| 1 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | R1 | Х | Х | Х | Х |
| 2 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | R2 | Х | Х | Х | Х |
| 3 | Свiтловiдбивачi | R3 | Х | Х | Х | Х |
| 4 | Пристрої освiтлення заднього номерного знака | R4 | Х | Х | Х | Х |
| 5 | Покажчики поворотiв | R6 | Х | Х | Х | Х |
| 6 | Контурнi вогнi, пiдфарники, заднi габаритнi вогнi, стоп-сигнали | R7 | Х | Х | Х | Х |
| 7 | Фари ближнього i дальнього свiтла (включно з фарами H1, H2, H3, HB3, HB4, H7, H8, H9, IR1 та/або HIR21) | R8 | Х | Х | Х | Х |
| 8 | Рiвень радiоелектричних завад | R10 | Х | Х | Х | Х |
| 9 | Замки i завiси дверей | R11 | Б | В + Б | - | - |
| 10 | Травмобезпечнiсть рульового керування | R12 | Х | Х | - | - |
| 11 | Системи гальмування | R13 | Х | Х + В | Х + В | Х + В |
| 12 | Крiплення ременiв безпеки | R14 | Г | В + Г1 | В + Г1 | В + Г1 |
| 13 | Ременi безпеки | R16 | Г | В + Г2 | В + Г2 | В + Г2 |
| 14 | Сидiння, їхнi крiплення та пiдголiвники | R17 | Г | В + Г | Г | Г |
| 15 | Переднi протитуманнi фари | R19 | Х | Х | Х | Х |
| 16 | Фари ближнього i дальнього свiтла (H4) | R20 | Х | Х | Х | Х |
| 17 | Фари заднього ходу | R23 | Х | Х | Х | Х |
| 18 | Димнiсть КТЗ з дизелями | R24 | В + Д | В + Д | В + Д | В + Д |
| 19 | Пiдголiвники сидiнь | R25 | В + Г | В + Г | В + Г | В + Г |
| 20 | Зовнiшнi виступи КТЗ | R26 | Х для кабiни + А | В для кабiни + А | - | - |
| 21 | Звуковi сигнальнi прилади i їх установка | R28 | Х | Х | Х | Х |
| 22 | Захиснi властивостi кабiн КТЗ | R29 | - | - | - | - |
| 23 | Пожежна безпека | R34 | Е | Е | - | - |
| 24 | Конструкцiя автобусiв | R36 | - | - | Х + А | Х + А |
| 25 | Заднi протитуманнi лiхтарi | R38 | Х | Х | Х | Х |
| 26 | Спiдометри та їх установка | R39 | Х | Х | Х | Х |
| 27 | Безпечне скло та скломатерiали | R43 | В + Ж | В + Ж | В + Ж | В + Ж |
| 28 | Пристрої непрямого огляду та їх установка | R46 | Х | В | - | - |
| 29 | Установка пристроїв освiтлення i свiтлової сигналiзацiї | R48 | А + И | А + В + И для кабiни; А + И для iншої частини | А + В + И для кабiни; А + И для iншої частини | А + В + И для кабiни; А + И для iншої частини |
| 30 | Викиди забруднювальних речовин КТЗ | R49 | Д | В + Д | В + Д | В + Д |
| 31 | Зовнiшнiй шум | R51 | Д | В + Д | Х + В + Д | Х + В + Д |
| 32 | Конструкцiя автобусiв | R52 | - | - | Х + А | Х + А |
| 33 | Тяговi пристрої | R55 | Х | Х | Х | Х |
| 34 | Заднi захиснi пристрої | R58 | - | - | - | - |
| 35 | Зовнiшнi виступи КТЗ | R61 | - | - | - | - |
| 36 | Газобалоннi КТЗ на зрiдженому нафтовому газi (ЗНГ) | R67 | Х + В + Д | Х + В + Д | Х + В + Д | Х + В + Д |
| 37 | Боковий захист | R73 | - | - | - | - |
| 38 | Стоянковi вогнi | R77 | Х | Х | Х | Х |
| 39 | Рульове керування | R79 | Х + В | Х + В | Х + В | Х + В |
| 40 | Сидiння, їхнi крiплення | R80 | Г | В + Г | Г | Г |
| 41 | Викиди забруднювальних речовин КТЗ | R83 | Х + В + Д | Х + В + Д | Х + В + Д | Х + В + Д |
| 42 | Потужнiсть двигуна | R85 | Х + В | Х + В | Х + В | Х + В |
| 43 | Деннi ходовi вогнi | R87 | Х | Х | Х | Х |
| 44 | Пристрої обмеження швидкостi | R89 | - | - | Х + В; К | Х + В; К |
| 45 | Боковi габаритнi вогнi | R91 | Х | Х | Х | Х |
| 46 | Переднi захиснi пристрої | R93 | - | - | - | - |
| 47 | Захист у разi фронтального зiткнення | R94 | - | - | - | - |
| 48 | Захист у разi бокового зiткнення | R95 | - | - | - | - |
| 49 | Фари ближнього i дальнього свiтла, оснащенi газорозрядними джерелами свiтла | R98 | Х | Х | Х | Х |
| 50 | Електромобiлi | R100 | Х | Х | Х | Х |
| 51 | Свiтловiдбивне маркування КТЗ | R104 | - | - | Х | Х |
| 52 | Конструкцiя автобусiв | R107 | - | - | Х + А | Х + А |
| 53 | Газобалоннi КТЗ на стисненому природному газi (СПГ) та/або зрiдженому природному газi (ЗПГ) | R110 | Х + В + Д | Х + В + Д | Х + В + Д | Х + В + Д |
| 54 | Стiйкiсть проти перекидання автоцистерн | R111 | - | - | - | - |
| 55 | Фари, якi випромiнюють асиметричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або свiтлодiодними модулями | R112 | Х | Х | Х | Х |
| 56 | Фари, якi випромiнюють симетричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або газорозрядними джерелами та/або свiтлодiодними модулями | R113 | Х | Х | Х | Х |
| 57 | Вогнi пiдсвiчування поворотiв | R119 | Х | Х | Х | Х |
| 58 | КТЗ, що працюють на воднi | R134 | Х | Х | Х | Х |
| 59 | Конструкцiя автобусiв для перевезення школярiв | ДСТУ 7013:2009 | - | - | - | - |
| 60 | Конструкцiя автобусiв для перевезення осiб з iнвалiднiстю | ДСТУ ГОСТ 30478:2006 | - | - | - | - |
| 61 | Технiчний стан КТЗ | ДСТУ 3649:2010 | Х | Х | Х | Х |
Позначення лiтер:
| "Х" | - | допускаються тiльки вiдхилення, вказанi у нормативному документi або вимогах, наведених у роздiлах II - V додатка 4 до Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання, затвердженого наказом Мiнiстерства iнфраструктури України вiд 17 серпня 2012 року N 521, зареєстрованого у Мiнiстерствi юстицiї України 14 вересня 2012 року за N 1586/21898 (далi - Порядок); |
| "-" | - | вимоги не застосовують для цiєї категорiї КТЗ; |
| "А" | - | допускаються вiдхилення у випадку, коли
характер спецiального призначення КТЗ не
дозволяє цiлком виконати встановленi вимоги. Повиннi бути наданi достатнi докази стосовно того, що спецiальне призначення КТЗ унеможливлює виконання вимог у повному обсязi; |
| "Б" | - | вимоги застосовуються тiльки до дверей, якi забезпечують доступ до сидiнь, призначених для нормального використання, коли КТЗ рухається по дорозi i коли вiдстань мiж точкою R сидiння i середньою площиною дверної поверхнi, вимiряної перпендикулярно подовжнiй середнiй площинi КТЗ, не перевищує 500 мм; |
| "В" | - | вимоги до категорiї базового КТЗ, що використовується для виготовлення спецiального КТЗ; |
| "Г" | - | вимоги застосовуються тiльки до сидiнь, призначених для звичайної експлуатацiї пiд час руху КТЗ по дорозi. Цi сидiння повиннi бути чiтко позначенi пiктограмою або табличкою з вiдповiдним текстом; |
| "Г1" | - | вимоги застосовуються тiльки до сидiнь, призначених для звичайної експлуатацiї пiд час руху КТЗ по дорозi. Сидiння останнього ряду повиннi бути обладнанi, як мiнiмум, жорсткими крiпленнями поясних ременiв безпеки. Сидiння, призначенi для звичайної експлуатацiї пiд час руху КТЗ по дорозi, повиннi бути чiтко позначенi пiктограмою або табличкою з вiдповiдним текстом; |
| "Г2" | - | вимоги застосовуються тiльки до сидiнь, призначених для звичайної експлуатацiї пiд час руху КТЗ по дорозi. Сидiння останнього ряду повиннi бути обладнанi, як мiнiмум, поясними ременями безпеки. Сидiння, призначенi для звичайної експлуатацiї пiд час руху КТЗ по дорозi, повиннi бути чiтко позначенi пiктограмою або табличкою з вiдповiдним текстом; |
| "Д" | - | допускається змiна довжини системи випуску вiдпрацьованих газiв пiсля останнього глушника на 2 м без проведення додаткових випробовувань; |
| "Е" | - | допускається змiна конфiгурацiї та довжини паливозаправного трубопроводу та змiна розташування паливного бака; |
| "Ж" | - | для всiх засклених прорiзiв, крiм кабiни водiя (вiтрове i бокове скло), допускається застосування безпечного скла або жорсткого пластику; |
| "И" | - | допускається встановлення додаткових пристроїв освiтлення i свiтлової сигналiзацiї; |
| "К" | - | не застосовується до КТЗ швидкої медичної допомоги (санiтарних). |
Х + А, Х + В, В + Б, В + Г, В + Г1, В + Г2, В + Д, В + Ж, Х + В + Д або А + В + И - комбiнацiя познак, що позначає процедуру з пiдтвердження вiдповiдностi за "Х" - з урахуванням "А", "В" або "Д" вiдповiдно, за "В" - з урахуванням "Б", "Г", "Г1", "Г2", "Д" або "Ж" вiдповiдно, за "А" - з урахуванням "В", "И" вiдповiдно.
II. Особливостi застосування вимог до колiсних транспортних засобiв спецiального призначення категорiй M, N, O (броньованi автомобiлi)
| N з/п | Об'єкт затвердження | Позначення документа, вимоги | Познака вимог до документiв, необхiдних для пiдтвердження вiдповiдностi для КТЗ категорiї | |||||||||
| M1 | M2 | M3 | N1 | N2 | N3 | O1 | O2 | O3 | O4 | |||
| 1 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | R1 | Х | Х | Х | Х | Х | Х | - | - | - | - |
| 2 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | R2 | Х | Х | Х | Х | Х | Х | - | - | - | - |
| 3 | Свiтловiдбивачi | R3 | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 4 | Пристрої освiтлення заднього номерного знака | R4 | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 5 | Покажчики поворотiв | R6 | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 6 | Контурнi вогнi, пiдфарники, заднi габаритнi вогнi, стоп-сигнали | R7 | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 7 | Фари ближнього i дальнього свiтла (включно з фарами H1, H2, H3, HB3, HB4, H7, H8, H9, IR1 та/або HIR21) | R8 | Х | Х | Х | Х | Х | Х | - | - | - | - |
| 8 | Рiвень радiоелектричних завад | R10 | Х | Х | Х | Х | Х | Х | - | - | - | - |
| 9 | Замки i завiси дверей | R11 | Х | - | - | Х | - | - | - | - | - | - |
| 10 | Травмобезпечнiсть рульового керування | R12 | - | - | - | - | - | - | - | - | - | - |
| 11 | Системи гальмування | R13 | Х + Б | Х + Б | Х + Б | Х + Б | Х + Б | Х + Б | Х + Б | Х + Б | Х + Б | Х + Б |
| 12 | Крiплення ременiв безпеки | R14 | А | А | А | А | А | А | - | - | - | - |
| 13 | Ременi безпеки | R16 | А | А | А | А | А | А | - | - | - | - |
| 14 | Сидiння, їхнi крiплення та пiдголiвники | R17 | Х | Г | Г | Г | Г | Г | - | - | - | - |
| 15 | Переднi протитуманнi фари | R19 | Х | Х | Х | Х | Х | Х | - | - | - | - |
| 16 | Фари ближнього i дальнього свiтла (H4) | R20 | Х | Х | Х | Х | Х | Х | - | - | - | - |
| 17 | Фари заднього ходу | R23 | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 18 | Димнiсть КТЗ з дизелями | R24 | Х | Х | Х | Х | Х | Х | - | - | - | - |
| 19 | Пiдголiвники сидiнь | R25 | Х | Х | Х | Х | - | - | - | - | - | - |
| 20 | Зовнiшнi виступи КТЗ | R26 | Х для кабiни + А | - | - | - | - | - | - | - | - | - |
| 21 | Звуковi сигнальнi прилади i їх установка | R28 | А + В | А + В | А + В | А + В | А + В | А + В | - | - | - | - |
| 22 | Захиснi властивостi кабiн КТЗ | R29 | - | - | - | - | - | - | - | - | - | - |
| 23 | Пожежна безпека | R34 | Х | Х | Х | - | - | - | - | - | - | - |
| 24 | Конструкцiя автобусiв | R36 | - | Х + А | Х + А | - | - | - | - | - | - | - |
| 25 | Заднi протитуманнi лiхтарi | R38 | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 26 | Спiдометри та їх установка | R39 | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 27 | Безпечне скло та скломатерiали | R43 | - | - | - | - | - | - | - | - | - | - |
| 28 | Пристрої непрямого огляду та їх установка | R46 | А | А | А | А | А | А | - | - | - | - |
| 29 | Установка пристроїв освiтлення i свiтлової сигналiзацiї | R48 | А; Д |
А; Д |
А; Д |
А; Д |
А; Д |
А; Д |
А; Д |
А; Д |
А; Д |
А; Д |
| 30 | Викиди забруднювальних речовин КТЗ | R49 | А | Х | Х | Х | Х | Х | - | - | - | - |
| 31 | Зовнiшнiй шум | R51 | Х | Х | Х | Х | Х | Х | - | - | - | - |
| 32 | Конструкцiя автобусiв | R52 | - | Х + А | Х + А | - | - | - | - | - | - | - |
| 33 | Тягово-зчiпнi пристрої | R55 | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 34 | Заднi захиснi пристрої | R58 | - | - | - | - | Х | Х | - | - | Х | Х |
| 35 | Зовнiшнi виступи КТЗ | R61 | - | - | - | А | А | А | - | - | - | - |
| 36 | Газобалоннi КТЗ на зрiдженому нафтовому газi (ЗНГ) | R67 | Х | Х | Х | Х | Х | Х | - | - | - | - |
| 37 | Боковий захист | R73 | - | - | - | - | Х | Х | - | - | Х | Х |
| 38 | Стоянковi вогнi | R77 | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 39 | Рульове керування | R79 | Х | Х | Х | Х | Х | Х | - | - | - | - |
| 40 | Сидiння, їхнi крiплення | R80 | Х | Г | Г | Г | Г | Г | - | - | - | - |
| 41 | Викиди забруднювальних речовин КТЗ | R83 | Х | Х | - | Х | - | - | - | - | - | - |
| 42 | Деннi ходовi вогнi | R87 | Х | Х | Х | Х | Х | Х | - | - | - | - |
| 43 | Пристрої обмеження швидкостi | R89 | - | - | - | - | - | - | - | - | - | - |
| 44 | Боковi габаритнi вогнi | R91 | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 45 | Переднi захиснi пристрої | R93 | - | - | - | - | Х | Х | - | - | - | - |
| 46 | Захист у разi фронтального зiткнення | R94 | - | - | - | - | - | - | - | - | - | - |
| 47 | Захист у разi бокового зiткнення | R95 | - | - | - | - | - | - | - | - | - | - |
| 48 | Фари ближнього i дальнього свiтла, оснащенi газорозрядними джерелами свiтла | R98 | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 49 | Електромобiлi | R100 | Х | Х | Х | Х | - | - | - | - | - | - |
| 50 | Свiтловiдбивне маркування КТЗ | R104 | - | Х | Х | Х | Х | Х | - | Х | Х | Х |
| 51 | КТЗ для перевезення небезпечних вантажiв | R105 | - | - | - | - | - | - | - | - | - | - |
| 52 | Конструкцiя автобусiв | R107 | - | Х + А | Х + А | - | - | - | - | - | - | - |
| 53 | Газобалоннi КТЗ на стисненому природному газi (СПГ) та/або зрiдженому природному газi (ЗПГ) | R110 | Х | Х | Х | Х | Х | Х | - | - | - | - |
| 54 | Стiйкiсть проти перекидання автоцистерн | R111 | - | - | - | - | - | - | - | - | - | - |
| 55 | Фари, якi випромiнюють асиметричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або свiтлодiодними модулями | R112 | Х | Х | Х | Х | Х | Х | - | - | - | - |
| 56 | Вогнi пiдсвiчування поворотiв | R119 | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 57 | Фари, якi випромiнюють симетричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або газорозрядними джерелами та/або свiтлодiодними модулями | R123 | Х | Х | Х | Х | Х | Х | - | - | - | - |
| 58 | КТЗ, що працюють на воднi | R134 | Х | Х | Х | Х | Х | Х | - | - | - | - |
| 59 | Конструкцiя автобусiв для перевезення школярiв | ДСТУ 7013:2009 | - | - | - | - | - | - | - | - | - | - |
| 60 | Конструкцiя автобусiв для перевезення осiб з iнвалiднiстю | ДСТУ ГОСТ 30478:2006 | - | - | - | - | - | - | - | - | - | - |
| 61 | Технiчний стан КТЗ | ДСТУ 3649:2010 | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 62 | Конструкцiя причепiв | Вимоги роздiлiв II - V додатка 4 до Порядку | - | - | - | - | - | - | Х | Х | - | - |
Позначення лiтер:
| "Х" | - | допускаються тiльки вiдхилення, вказанi у нормативному документi або вимогах, наведених у роздiлах II - V додатка 4 до Порядку; |
| "-" | - | вимоги не застосовують для цiєї категорiї КТЗ; |
| "А" | - | допускаються вiдхилення у випадку, коли характер спецiального призначення КТЗ не дозволяє цiлком виконати встановленi вимоги. Повиннi бути наданi достатнi докази стосовно того, що спецiальне призначення КТЗ унеможливлює виконання вимог у повному обсязi; |
| "Б" | - | вимоги до категорiї базового КТЗ, що використовується для виготовлення спецiального КТЗ; |
| "В" | - | дозволяється застосування додаткових сигналiв тривоги; |
| "Г" | - | вимоги застосовуються тiльки до сидiнь, призначених для звичайної експлуатацiї пiд час руху КТЗ по дорозi. Цi сидiння повиннi бути чiтко позначенi пiктограмою або табличкою з вiдповiдним текстом; |
| "Д" | - | допускається встановлення додаткових пристроїв освiтлення i свiтлової сигналiзацiї. |
Х + А, Х + Б або А + В - комбiнацiя познак, що позначає процедуру з пiдтвердження вiдповiдностi за "Х" - з урахуванням "А", за "Х" - з урахуванням "Б" або за "А" - з урахуванням "В" вiдповiдно.
III. Особливостi застосування вимог до колiсних транспортних засобiв категорiї M, призначених для перевезення крiсел-колясок
| N з/п | Об'єкт затвердження | Позначення документа, вимоги | Познака вимог до документiв, необхiдних для пiдтвердження вiдповiдностi |
| 1 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | R1 | Х |
| 2 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | R2 | Х |
| 3 | Свiтловiдбивачi | R3 | Х |
| 4 | Пристрої освiтлення заднього номерного знака | R4 | Х |
| 5 | Покажчики поворотiв | R6 | Х |
| 6 | Контурнi вогнi, пiдфарники, заднi габаритнi вогнi, стоп-сигнали | R7 | Х |
| 7 | Фари ближнього i дальнього свiтла (включно з фарами H1, H2, H3, HB3, HB4, H7, H8, H9, IR1 та/або HIR21) | R8 | Х |
| 8 | Рiвень радiоелектричних завад | R10 | Х |
| 9 | Замки i завiси дверей | R11 | Х |
| 10 | Травмобезпечнiсть рульового керування | R12 | Х |
| 11 | Системи гальмування | R13 | Х |
| 12 | Крiплення ременiв безпеки | R14 | Х + А |
| 13 | Ременi безпеки | R16 | Х + А |
| 14 | Сидiння, їхнi крiплення та пiдголiвники | R17 | Х + А |
| 15 | Переднi протитуманнi фари | R19 | Х |
| 16 | Фари ближнього i дальнього свiтла (H4) | R20 | Х |
| 17 | Фари заднього ходу | R23 | Х |
| 18 | Димнiсть КТЗ з дизелями | R24 | Х |
| 19 | Пiдголiвники сидiнь | R25 | Х + А |
| 20 | Зовнiшнi виступи КТЗ | R26 | Х + Б |
| 21 | Звуковi сигнальнi прилади i їх установка | R28 | Х |
| 22 | Захиснi властивостi кабiн КТЗ | R29 | - |
| 23 | Пожежна безпека | R34 | Х + В |
| 24 | Конструкцiя автобусiв | R36 | - |
| 25 | Заднi протитуманнi лiхтарi | R38 | Х |
| 26 | Спiдометри та їх установка | R39 | Х |
| 27 | Безпечне скло та скломатерiали | R43 | Х |
| 28 | Пристрої непрямого огляду та їх установка | R46 | Х |
| 29 | Установка пристроїв освiтлення i свiтлової сигналiзацiї | R48 | Х |
| 30 | Викиди забруднювальних речовин КТЗ | R49 | Х |
| 31 | Зовнiшнiй шум | R51 | Х |
| 32 | Конструкцiя автобусiв | R52 | - |
| 33 | Тяговi пристрої | R55 | Х |
| 34 | Заднi захиснi пристрої | R58 | - |
| 35 | Зовнiшнi виступи КТЗ | R61 | - |
| 36 | Газобалоннi КТЗ на зрiдженому нафтовому газi (ЗНГ) | R67 | Х |
| 37 | Боковий захист | R73 | - |
| 38 | Стоянковi вогнi | R77 | Х |
| 39 | Рульове керування | R79 | Х |
| 40 | Сидiння, їхнi крiплення | R80 | Х + А |
| 41 | Викиди забруднювальних речовин КТЗ | R83 | Г |
| 42 | Деннi ходовi вогнi | R87 | Х |
| 43 | Пристрої обмеження швидкостi | R89 | - |
| 44 | Боковi габаритнi вогнi | R91 | Х |
| 45 | Переднi захиснi пристрої | R93 | - |
| 46 | Захист у разi фронтального зiткнення | R94 | - |
| 47 | Захист у разi бокового зiткнення | R95 | - |
| 48 | Фари ближнього i дальнього свiтла, оснащенi газорозрядними джерелами свiтла | R98 | Х |
| 49 | Електромобiлi | R100 | Х |
| 50 | Свiтловiдбивне маркування КТЗ | R104 | - |
| 51 | Конструкцiя автобусiв | R107 | - |
| 52 | Газобалоннi КТЗ на стисненому природному газi (СПГ) та/або зрiдженому природному газi (ЗПГ) | R110 | Х |
| 53 | Фари, якi випромiнюють асиметричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або свiтлодiодними модулями | R112 | Х |
| 54 | Вогнi пiдсвiчування поворотiв | R119 | Х |
| 55 | Фари, якi випромiнюють симетричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або газорозрядними джерелами та/або свiтлодiодними модулями | R123 | Х |
| 56 | КТЗ, що працюють на воднi | R134 | Х |
| 57 | Конструкцiя автобусiв для перевезення школярiв | ДСТУ 7013:2009 | - |
| 58 | Конструкцiя автобусiв для перевезення осiб з iнвалiднiстю | ДСТУ ГОСТ 30478:2006 | А |
| 59 | Технiчний стан КТЗ | ДСТУ 3649:2010 | Х |
Позначення лiтер:
| "Х" | - | допускаються тiльки вiдхилення, вказанi у нормативному документi або вимогах, наведених у роздiлах II - V додатка 4 до Порядку; |
| "-" | - | вимоги не застосовують для цiєї категорiї КТЗ; |
| "А" | - | а) мiсця пасажирiв, що супроводжують осiб з
iнвалiднiстю, повиннi вiдповiдати вимогам R17, R80 у
повному обсязi; б) планування пасажирського салону, мiсця для осiб з iнвалiднiстю та мiсця для крiсел-колясок повиннi вiдповiдати вимогам пунктiв 4.1.2 - 4.1.6, 4.1.8, 4.2, 4.5.1, 4.5.2 (вимоги до КТЗ категорiї M2), 4.5.3 - 4.5.6, 4.5.12 ДСТУ ГОСТ 30478:2006; |
| "Б" | - | допомiжнi пристрої для входу в КТЗ при нерухомому станi КТЗ повиннi вiдповiдати вимогам R26 у повному обсязi; |
| "В" | - | допускається змiна конфiгурацiї, довжини паливозаправного трубопроводу, паливного шланга, трубопроводiв випаровування палива та змiна розташування паливного бака; |
| "Г" | - | допускається змiна системи випуску вiдпрацьованих газiв, якщо не змiненi пристрої зменшення викидiв, включаючи повiтрянi фiльтри. Не проводяться додатковi випробування на випаровування у випадку вiдсутностi змiн пристрою обмеження випаровування. |
Х + А, Х + Б або Х + В - комбiнацiя познак, що позначає процедуру з пiдтвердження вiдповiдностi за "Х" - з урахуванням "А", за "Х" - з урахуванням "Б" або за "Х" - з урахуванням "В" вiдповiдно.
IV. Особливостi застосування вимог до iнших колiсних транспортних засобiв спецiального призначення категорiй M2, M3, N, O (включаючи причепи для проживання)
Допускаються вiдхилення у випадку, коли характер спецiального призначення КТЗ не дозволяє цiлком виконати встановленi вимоги. Повиннi бути наданi достатнi докази стосовно того, що спецiальне призначення КТЗ унеможливлює виконання вимог у повному обсязi.
| N з/п | Об'єкт затвердження | Позначення документа, вимоги | Познака вимог до документiв, необхiдних для пiдтвердження вiдповiдностi для КТЗ категорiї | ||||||||
| M2 | M3 | N1 | N2 | N3 | O1 | O2 | O3 | O4 | |||
| 1 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | R1 | Х | Х | Х | Х | Х | - | - | - | - |
| 2 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | R2 | Х | Х | Х | Х | Х | - | - | - | - |
| 3 | Свiтловiдбивачi | R3 | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 4 | Пристрої освiтлення заднього номерного знака | R4 | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 5 | Покажчики поворотiв | R6 | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 6 | Контурнi вогнi, пiдфарники, заднi габаритнi вогнi, стоп-сигнали | R7 | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 7 | Фари ближнього i дальнього свiтла (включно з фарами H1, H2, H3, HB3, HB4, H7, H8, H9, IR1 та/або HIR21) | R8 | Х | Х | Х | Х | Х | - | - | - | - |
| 8 | Рiвень радiоелектричних завад | R10 | Х | Х | Х | Х | Х | - | - | - | - |
| 9 | Замки i завiси дверей | R11 | - | - | А | - | - | - | - | - | - |
| 10 | Травмобезпечнiсть рульового керування | R12 | - | - | Х | - | - | - | - | - | - |
| 11 | Системи гальмування | R13 | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 12 | Крiплення ременiв безпеки | R14 | Б | Б | Б | Б | Б | - | - | - | - |
| 13 | Ременi безпеки | R16 | Б | Б | Б | Б | Б | - | - | - | - |
| 14 | Сидiння, їхнi крiплення та пiдголiвники | R17 | Б | Б | - | - | - | - | - | - | - |
| 15 | Переднi протитуманнi фари | R19 | Х | Х | Х | Х | Х | - | - | - | - |
| 16 | Фари ближнього i дальнього свiтла (H4) | R20 | Х | Х | Х | Х | Х | - | - | - | - |
| 17 | Фари заднього ходу | R23 | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 18 | Димнiсть КТЗ з дизелями | R24 | В | В | В | В | В | - | - | - | - |
| 19 | Пiдголiвники сидiнь | R25 | Б | Б | Б | - | - | - | - | - | - |
| 20 | Звуковi сигнальнi прилади i їх установка | R28 | Х | Х | Х | Х | Х | - | - | - | - |
| 21 | Захиснi властивостi кабiн КТЗ | R29 | - | - | - | Х | Х | - | - | - | - |
| 22 | Пожежна безпека | R34 | Г | Г | - | - | - | - | - | - | - |
| 23 | Конструкцiя автобусiв | R36 | Х | Х | - | - | - | - | - | - | - |
| 24 | Заднi протитуманнi лiхтарi | R38 | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 25 | Спiдометри та їх установка | R39 | Х | Х | Х | Х | Х | - | - | - | - |
| 26 | Безпечне скло та скломатерiали | R43 | Д | Д | Д | Д | Д | Д | Д | Д | Д |
| 27 | Пристрої непрямого огляду та їх установка | R46 | Х | Х | Х | Х | Х | - | - | - | - |
| 28 | Установка пристроїв освiтлення i свiтлової сигналiзацiї | R48 | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 29 | Викиди забруднювальних речовин КТЗ | R49 | В + Е | В + Е | В + Е | В + Е | В + Е | - | - | - | - |
| 30 | Зовнiшнiй шум | R51 | Х + В | Х + В | Х + В | Х + В | Х + В | - | - | - | - |
| 31 | Конструкцiя автобусiв | R52 | Х | Х | - | - | - | - | - | - | - |
| 32 | Тягово-зчiпнi пристрої | R55 | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 33 | Заднi захиснi пристрої | R58 | - | - | - | Х | Х | - | - | Х | Х |
| 34 | Зовнiшнi виступи КТЗ | R61 | - | - | Х | Х | Х | - | - | - | - |
| 35 | Газобалоннi КТЗ на зрiдженому нафтовому газi (ЗНГ) | R67 | Х | Х | Х | Х | Х | - | - | - | - |
| 36 | Боковий захист | R73 | - | - | - | Х | Х | - | - | Х | Х |
| 37 | Стоянковi вогнi | R77 | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 38 | Рульове керування | R79 | Х | Х | Х | Х | Х | - | - | - | - |
| 39 | Сидiння, їхнi крiплення | R80 | Б | Б | - | - | - | - | - | - | - |
| 40 | Викиди забруднювальних речовин КТЗ | R83 | В + Е | - | В + Е | - | - | - | - | - | - |
| 41 | Потужнiсть двигуна | R85 | Х | Х | Х | Х | Х | - | - | - | - |
| 42 | Деннi ходовi вогнi | R87 | Х | Х | Х | Х | Х | - | - | - | - |
| 43 | Пристрої обмеження швидкостi | R89 | Х | Х | - | Х | Х | - | - | - | - |
| 44 | Боковi габаритнi вогнi | R91 | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 45 | Переднi захиснi пристрої | R93 | - | - | - | Х | Х | - | - | - | - |
| 46 | Захист у разi фронтального зiткнення | R94 | - | - | - | - | - | - | - | - | - |
| 47 | Захист у разi бокового зiткнення | R95 | - | - | - | - | - | - | - | - | - |
| 48 | Фари ближнього i дальнього свiтла, оснащенi газорозрядними джерелами свiтла | R98 | Х | Х | Х | Х | Х | - | - | - | - |
| 49 | Електромобiлi | R100 | Х | Х | Х | Х | - | - | - | - | - |
| 50 | Свiтловiдбивне маркування КТЗ | R104 | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 51 | КТЗ для перевезення небезпечних вантажiв | R105 | - | - | Х | Х | Х | Х | Х | Х | Х |
| 52 | Конструкцiя автобусiв | R107 | Х | Х | - | - | - | - | - | - | - |
| 53 | Газобалоннi КТЗ на стисненому природному газi (СПГ) та/або зрiдженому природному газi (ЗПГ) | R110 | Х | Х | Х | Х | Х | - | - | - | - |
| 54 | Стiйкiсть проти перекидання автоцистерн | R111 | - | - | - | Х | Х | - | - | Х | Х |
| 55 | Фари, якi випромiнюють асиметричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або свiтлодiодними модулями | R112 | Х | Х | Х | Х | Х | - | - | - | - |
| 56 | Вогнi пiдсвiчування поворотiв | R119 | Х | Х | Х | Х | Х | - | - | - | - |
| 57 | Фари, якi випромiнюють симетричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або газорозрядними джерелами та/або свiтлодiодними модулями | R123 | Х | Х | Х | Х | Х | - | - | - | - |
| 58 | КТЗ, що працюють на воднi | R134 | X | X | X | X | X | - | - | - | - |
| 59 | Конструкцiя автобусiв для перевезення школярiв | ДСТУ 7013:2009 | - | - | - | - | - | - | - | - | - |
| 60 | Конструкцiя автобусiв для перевезення осiб з iнвалiднiстю | ДСТУ ГОСТ 30478:2006 | - | - | - | - | - | - | - | - | - |
| 61 | Технiчний стан КТЗ | ДСТУ 3649:2010 | Х | Х | Х | Х | Х | Х | Х | Х | Х |
| 62 | Конструкцiя причепiв | Вимоги роздiлiв II - V додатка 4 до Порядку | - | - | - | - | - | Х | Х | - | - |
Позначення лiтер:
| "Х" | - | допускаються тiльки вiдхилення, вказанi у нормативному документi або вимогах, наведених у роздiлах II - V додатка 4 до Порядку; |
| "-" | - | вимоги не застосовують для цiєї категорiї КТЗ; |
| "А" | - | вимоги застосовуються тiльки до дверей, якi забезпечують доступ до сидiнь, призначених для нормального використання, коли КТЗ рухається по дорозi i коли вiдстань мiж точкою R сидiння i середньою площиною дверної поверхнi, вимiряної перпендикулярно подовжнiй середнiй площинi КТЗ, не перевищує 500 мм; |
| "Б" | - | вимоги застосовуються тiльки до сидiнь, призначених для звичайної експлуатацiї пiд час руху КТЗ по дорозi. Цi сидiння повиннi бути чiтко позначенi пiктограмою або табличкою з вiдповiдним текстом; |
| "В" | - | допускається змiна довжини системи випуску вiдпрацьованих газiв пiсля останнього глушника на 2 м без проведення додаткових випробовувань; |
| "Г" | - | допускається змiна конфiгурацiї та довжини паливозаправного трубопроводу та змiна розташування паливного бака; |
| "Д" | - | для всiх засклених прорiзiв, крiм кабiни водiя (вiтрове i бокове скло), допускається застосування безпечного скла або жорсткого пластику; |
| "Е" | - | вимоги до категорiї базового КТЗ, що використовується для виготовлення спецiального КТЗ. |
Х + Е, Х + В або В + Е - комбiнацiя познак, що позначає процедуру з пiдтвердження вiдповiдностi за "Х" - з урахуванням "Е", за "Х" - з урахуванням "В" або за "В" - з урахуванням "Е" вiдповiдно.
V. Особливостi застосування вимог до колiсних транспортних засобiв спецiального призначення категорiй N (автомобiльнi крани)
| N з/п | Об'єкт затвердження | Позначення документа, вимоги | Познака вимог до документiв, необхiдних для пiдтвердження вiдповiдностi для КТЗ категорiї | ||
| N1 | N2 | N3 | |||
| 1 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | R1 | Х | Х | Х |
| 2 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | R2 | Х | Х | Х |
| 3 | Свiтловiдбивачi | R3 | Х | Х | Х |
| 4 | Пристрої освiтлення заднього номерного знака | R4 | Х | Х | Х |
| 5 | Покажчики поворотiв | R6 | Х | Х | Х |
| 6 | Контурнi вогнi, пiдфарники, заднi габаритнi вогнi, стоп-сигнали | R7 | Х | Х | Х |
| 7 | Фари ближнього i дальнього свiтла (включно з фарами H1, H2, H3, HB3, HB4, H7, H8, H9, IR1 та/або HIR21) | R8 | Х | Х | Х |
| 8 | Рiвень радiоелектричних завад | R10 | Х | Х | Х |
| 9 | Замки i завiси дверей | R11 | А | - | - |
| 10 | Травмобезпечнiсть рульового керування | R12 | - | - | - |
| 11 | Системи гальмування | R13 | Х | Х | Х + Б |
| 12 | Крiплення ременiв безпеки | R14 | В | В | В |
| 13 | Ременi безпеки | R16 | В | В | В |
| 14 | Сидiння, їхнi крiплення та пiдголiвники | R17 | - | - | - |
| 15 | Переднi протитуманнi фари | R19 | Х | Х | Х |
| 16 | Фари ближнього i дальнього свiтла (H4) | R20 | Х | Х | Х |
| 17 | Фари заднього ходу | R23 | Х | Х | Х |
| 18 | Димнiсть КТЗ з дизелями | R24 | Х | Х | Х |
| 19 | Пiдголiвники сидiнь | R25 | Х | - | - |
| 20 | Звуковi сигнальнi прилади i їх установка | R28 | Х | Х | Х |
| 21 | Захиснi властивостi кабiн КТЗ | R29 | - | - | - |
| 22 | Пожежна безпека | R34 | - | - | - |
| 23 | Заднi протитуманнi лiхтарi | R38 | Х | Х | Х |
| 24 | Спiдометри та їх установка | R39 | Х | Х | Х |
| 25 | Безпечне скло та скломатерiали | R43 | Г | Г | Г |
| 26 | Пристрої непрямого огляду та їх установка | R46 | Х | Х | Х |
| 27 | Установка пристроїв освiтлення i свiтлової сигналiзацiї | R48 | А | А | А |
| 28 | Викиди забруднювальних речовин КТЗ | R49 | Х | Х | Х |
| 29 | Зовнiшнiй шум | R51 | Х | Х + А | Х + А |
| 30 | Тягово-зчiпнi пристрої | R55 | Х | Х | Х |
| 31 | Заднi захиснi пристрої | R58 | Х | Х | Х |
| 32 | Зовнiшнi виступи КТЗ | R61 | Х | Х | Х |
| 33 | Газобалоннi КТЗ на зрiдженому нафтовому газi (ЗНГ) | R67 | Х | Х | Х |
| 34 | Боковий захист | R73 | Х | Х | Х |
| 35 | Стоянковi вогнi | R77 | Х | Х | Х |
| 36 | Рульове керування | R79 | Х | Х | Х |
| 37 | Викиди забруднювальних речовин КТЗ | R83 | Х | - | - |
| 38 | Деннi ходовi вогнi | R87 | Х | Х | Х |
| 39 | Пристрої обмеження швидкостi | R89 | - | Х | Х |
| 40 | Боковi габаритнi вогнi | R91 | Х | Х | Х |
| 41 | Переднi захиснi пристрої | R93 | - | Х | Х |
| 42 | Захист у разi фронтального зiткнення | R94 | - | - | - |
| 43 | Захист у разi бокового зiткнення | R95 | - | - | - |
| 44 | Фари ближнього i дальнього свiтла, оснащенi газорозрядними джерелами свiтла | R98 | Х | Х | Х |
| 45 | Електромобiлi | R100 | Х | Х | Х |
| 46 | Свiтловiдбивне маркування КТЗ | R104 | Х | Х | Х |
| 47 | КТЗ для перевезення небезпечних вантажiв | R105 | - | - | - |
| 48 | Газобалоннi КТЗ на стисненому природному газi (СПГ) та/або зрiдженому природному газi (ЗПГ) | R110 | Х | Х | Х |
| 49 | Стiйкiсть проти перекидання автоцистерн | R111 | - | - | - |
| 50 | Фари, якi випромiнюють асиметричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або свiтлодiодними модулями | R112 | Х | Х | Х |
| 51 | Вогнi пiдсвiчування поворотiв | R119 | Х | Х | Х |
| 52 | Фари, якi випромiнюють симетричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або газорозрядними джерелами та/або свiтлодiодними модулями | R123 | Х | Х | Х |
| 53 | КТЗ, що працюють на воднi | R134 | Х | Х | Х |
| 54 | Технiчний стан КТЗ | ДСТУ 3649:2010 | Х | Х | Х |
Позначення лiтер:
| "Х" | - | допускаються тiльки вiдхилення, вказанi у нормативному документi або вимогах, наведених у роздiлах II - V додатка 4 до Порядку; |
| "-" | - | вимоги не застосовують для цiєї категорiї КТЗ; |
| "А" | - | допускаються вiдхилення у випадку, коли
характер спецiального призначення КТЗ не
дозволяє цiлком виконати встановленi вимоги. Повиннi бути наданнi достатнi докази стосовно того, що спецiальне призначення КТЗ унеможливлює виконання вимог у повному обсязi; |
| "Б" | - | допускаються вiдхилення для КТЗ, що мають бiльше чотирьох осей, але при цьому виконуються всi вимоги R13 вiдносно ефективностi робочої, аварiйної (запасної), стоянкової гальмiвних систем; |
| "В" | - | вимоги застосовуються тiльки до сидiнь, призначених для звичайної експлуатацiї пiд час руху КТЗ по дорозi. Цi сидiння повиннi бути чiтко позначенi пiктограмою або табличкою з вiдповiдним текстом; |
| "Г" | - | для всiх засклених прорiзiв, крiм кабiни водiя (вiтрове i бокове скло), допускаються застосування безпечного скла або жорсткого пластику. |
Х + А або Х + Б - комбiнацiя познак, що позначає процедуру з пiдтвердження вiдповiдностi за "Х" - з урахуванням "А" або за "Х" - з урахуванням "Б" вiдповiдно.
VI. Особливостi застосування вимог до колiсних транспортних засобiв спецiального призначення категорiй N (пожежнi автомобiлi)
| N з/п | Об'єкт затвердження | Позначення документа, вимоги | Познака вимог до документiв, необхiдних для пiдтвердження вiдповiдностi для КТЗ категорiї | ||
| N1 | N2 | N3 | |||
| 1 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | R1 | Х | Х | Х |
| 2 | Фари ближнього i дальнього свiтла (включно з фарами R2 та/або HS1) | R2 | Х | Х | Х |
| 3 | Свiтловiдбивачi | R3 | Х | Х | Х |
| 4 | Пристрої освiтлення заднього номерного знака | R4 | Х | Х | Х |
| 5 | Покажчики поворотiв | R6 | Х | Х | Х |
| 6 | Пiдфарники, габаритнi вогнi, контурнi вогнi, стоп-сигнали, стоянковi вогнi | R7 | Х | Х | Х |
| 7 | Фари ближнього i дальнього свiтла (включно з фарами H1, H2, H3, HB3, HB4, H7, H8, H9, IR1 та/або HIR21) | R8 | Х | Х | Х |
| 8 | Рiвень радiоелектричних завад | R10 | Х | Х | Х |
| 9 | Замки i завiси дверей | R11 | - | - | - |
| 10 | Травмобезпечнiсть рульового керування | R12 | - | - | - |
| 11 | Системи гальмування | R13 | Х + А | Х + А | Х + А |
| 12 | Крiплення ременiв безпеки | R14 | - | - | - |
| 13 | Ременi безпеки | R16 | - | - | - |
| 14 | Сидiння, їхнi крiплення та пiдголiвники | R17 | - | - | - |
| 15 | Переднi протитуманнi фари | R19 | Х | Х | Х |
| 16 | Фари ближнього i дальнього свiтла (H4) | R20 | Х | Х | Х |
| 17 | Фари заднього ходу | R23 | Х | Х | Х |
| 18 | Димнiсть КТЗ з дизелями | R24 | Х | Х | Х |
| 19 | Пiдголiвники сидiнь | R25 | - | - | - |
| 20 | Звуковi сигнальнi прилади i їх установка | R28 | - | - | - |
| 21 | Захиснi властивостi кабiн КТЗ | R29 | - | - | - |
| 22 | Пожежна безпека | R34 | - | - | - |
| 23 | Заднi протитуманнi лiхтарi | R38 | Х | Х | Х |
| 24 | Спiдометри та їх установка | R39 | Х | Х | Х |
| 25 | Безпечне скло та скломатерiали | R43 | Х + Б | Х + Б | Х + Б |
| 26 | Пристрої непрямого огляду та їх установка | R46 | - | - | - |
| 27 | Установка пристроїв освiтлення i свiтлової сигналiзацiї | R48 | В | В | В |
| 28 | Викиди забруднювальних речовин КТЗ | R49 | Х | Х | Х |
| 29 | Зовнiшнiй шум | R51 | - | - | - |
| 30 | Тягово-зчiпнi пристрої | R55 | Х | Х | Х |
| 31 | Заднi захиснi пристрої | R58 | - | Х | Х |
| 32 | Зовнiшнi виступи КТЗ | R61 | - | - | - |
| 33 | Газобалоннi КТЗ на зрiдженому нафтовому газi (ЗНГ) | R67 | - | - | - |
| 34 | Боковий захист | R73 | - | - | - |
| 35 | Стоянковi вогнi | R77 | Х | Х | Х |
| 36 | Рульове керування | R79 | - | - | - |
| 37 | Викиди забруднювальних речовин КТЗ | R83 | Х | - | - |
| 38 | Деннi ходовi вогнi | R87 | Х | Х | Х |
| 39 | Пристрої обмеження швидкостi | R89 | - | - | - |
| 40 | Боковi габаритнi вогнi | R91 | Х | Х | Х |
| 41 | Переднi захиснi пристрої | R93 | - | - | - |
| 42 | Захист у разi фронтального зiткнення | R94 | - | - | - |
| 43 | Захист у разi бокового зiткнення | R95 | - | - | - |
| 44 | Фари ближнього i дальнього свiтла, оснащенi газорозрядними джерелами свiтла | R98 | Х | Х | Х |
| 45 | Електромобiлi | R100 | Х | Х | Х |
| 46 | Свiтловiдбивне маркування КТЗ | R104 | Х | Х | Х |
| 47 | КТЗ для перевезення небезпечних вантажiв | R105 | - | - | - |
| 48 | Газобалоннi КТЗ на стисненому природному газi (СПГ) та/або зрiдженому природному газi (ЗПГ) | R110 | - | - | - |
| 49 | Стiйкiсть проти перекидання автоцистерн | R111 | - | - | - |
| 50 | Фари, якi випромiнюють асиметричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або свiтлодiодними модулями | R112 | Х | Х | Х |
| 51 | Вогнi пiдсвiчування поворотiв | R119 | Х | Х | Х |
| 52 | Фари, якi випромiнюють симетричний промiнь ближнього та/або дальнього свiтла, оснащенi лампами розжарювання та/або газорозрядними джерелами та/або свiтлодiодними модулями | R123 | Х | Х | Х |
| 53 | КТЗ, що працюють на воднi | R134 | Х | Х | Х |
| 54 | Технiчний стан КТЗ | ДСТУ 3649:2010 | Х | Х | Х |
Позначення лiтер:
| "Х" | - | допускаються тiльки вiдхилення, вказанi у нормативному документi або вимогах, наведених у роздiлах II - V додатка 4 до Порядку; |
| "-" | - | вимоги не застосовують для цiєї категорiї КТЗ; |
| "А" | - | допускаються вiдхилення для КТЗ, що мають бiльше чотирьох осей, але при цьому виконуються всi вимоги R13 стосовно ефективностi робочої, аварiйної (запасної), стоянкової гальмiвних систем; |
| "Б" | - | для всiх засклених прорiзiв, крiм кабiни водiя (вiтрове i бокове скло), допускаються застосування безпечного скла або жорсткого пластику; |
| "В" | - | допускаються вiдхилення у випадку, коли характер спецiального призначення КТЗ не дозволяє цiлком виконати встановленi вимоги. Повиннi бути наданнi достатнi докази стосовно того, що спецiальне призначення КТЗ унеможливлює виконання вимог. Допускається встановлення додаткових пристроїв освiтлення i свiтлової сигналiзацiї. |
Х + А або Х + В - комбiнацiя познак, що позначає процедуру з пiдтвердження вiдповiдностi за "Х" - з урахуванням "А" або за "Х" - з урахуванням В вiдповiдно.
| (додаток 11 iз змiнами, внесеними згiдно з наказом Мiнiстерства iнфраструктури України вiд 22.05.2017р. N 188, у редакцiї наказiв Мiнiстерства iнфраструктури України вiд 04.03.2020р. N 192, вiд 15.09.2021р. N 487) |
| ЗАТВЕРДЖЕНО Наказ Мiнiстерства iнфраструктури України 17.08.2012 N 521 |
|
| Зареєстровано в Мiнiстерствi юстицiї України 14 вересня 2012 р. за N 1587/21899 |
ПОРЯДОК
ведення реєстру сертифiкатiв типу транспортних
засобiв та обладнання i виданих виробниками
сертифiкатiв вiдповiдностi транспортних засобiв
або обладнання
I. Загальнi положення
1.1. Цей Порядок визначає процедуру ведення та користування реєстром сертифiкатiв типу транспортних засобiв та обладнання i виданих виробниками сертифiкатiв вiдповiдностi транспортних засобiв або обладнання (далi - Реєстр).
1.2. Реєстр - це електронна база даних, що мiстить iнформацiю про сертифiкати типу колiсного транспортного засобу та обладнання (далi - сертифiкати типу) та сертифiкати вiдповiдностi транспортних засобiв або обладнання (далi - сертифiкати вiдповiдностi).
1.3. Адмiнiстратор - Державна iнспекцiя України з безпеки на наземному транспортi, яка веде Реєстр, органiзовує його функцiонування, здiйснює заходи з технiчного та технологiчного створення i супроводження програмного забезпечення Реєстру, надання доступу до Реєстру, вносить записи до Реєстру, забезпечує збереження та захист даних, що мiстяться в Реєстрi, перевiряє чиннiсть документiв за даними Реєстру, здiйснює комплекс програмних, технологiчних та органiзацiйних заходiв щодо забезпечення захисту iнформацiї, яка мiститься в Реєстрi, вiд несанкцiонованого доступу, а також виконує iншi функцiї, передбаченi цим Порядком.
1.4. Користувачi - Мiнiстерство економiчного розвитку i торгiвлi, Мiнiстерство внутрiшнiх справ, Державна митна служба, якi отримують доступ до бази даних Реєстру шляхом перегляду iнформацiї в реальному часi або отримання зареєстрованих у Реєстрi даних. З метою виконання своїх владних повноважень iншi органи державної влади мають право одержувати iнформацiю з Реєстру на безоплатнiй основi.
II. Порядок реєстрацiї сертифiкатiв
2.1. До Реєстру вносяться сертифiкати типу та сертифiкати вiдповiдностi.
2.2. Реєстрацiя сертифiкатiв у Реєстрi здiйснюється Адмiнiстратором за повiдомленнями уповноважених органiв iз завiреними копiями сертифiкатiв типу або за наданими виробниками перелiками виданих сертифiкатiв вiдповiдностi. Такi перелiки повиннi мiстити iнформацiю, яка зазначена у пунктi 2.5 цього роздiлу, за винятком iнформацiї, що мiститься в сертифiкатi типу. На вимогу Адмiнiстратора виробники надають завiренi копiї сертифiкатiв вiдповiдностi. За погодженням з Адмiнiстратором допускається попереднє передавання копiй документiв електронними засобами зв'язку.
2.3. Реєстрацiя сертифiкатiв здiйснюється шляхом внесення Адмiнiстратором вiдповiдних вiдомостей до Реєстру.
2.4. Про сертифiкати типу Адмiнiстратор вносить до Реєстру такi вiдомостi:
2.4.1 про сертифiкати типу колiсного транспортного засобу (далi - КТЗ):
номер сертифiката;
дата видачi сертифiката;
мiсце видачi сертифiката;
пiдстави для надання поширення (у разi надання поширення);
торгове найменування (марка) виробника КТЗ;
познака типу КТЗ;
торгове(i) найменування КТЗ;
познаки для iдентифiкацiї типу (у разi маркування на КТЗ);
мiсце розмiщення познак;
категорiя КТЗ;
найменування i мiсцезнаходження виробника завершеного КТЗ (у разi завершеного типу);
найменування i мiсцезнаходження виробника базового КТЗ (у разi незавершеного типу);
найменування i мiсцезнаходження виробника - виконавця останнього етапу виготовлення незавершеного КТЗ (у разi незавершеного типу);
найменування i мiсцезнаходження виробника поетапно завершеного КТЗ (у разi поетапно завершеного типу);
найменування i мiсцезнаходження складальних пiдприємств;
2.4.2 про сертифiкати типу системи або КТЗ стосовно системи:
номер сертифiката;
дата видачi сертифiката;
мiсце видачi сертифiката;
пiдстави для надання поширення (у разi надання поширення);
торгове найменування виробника (марка);
найменування продукцiї та познака(и) типу(iв);
торгове(i) найменування КТЗ;
познаки для iдентифiкацiї типу(iв) (у разi маркування на КТЗ);
мiсце розмiщення познак;
категорiя КТЗ;
найменування i мiсцезнаходження виробника;
найменування i мiсцезнаходження пiдприємств виробника;
технiчна(i) служба(и), що провела(и) випробовування;
дата(и) проведення випробовувань;
номер(и) протоколу(iв) випробовувань;
2.4.3 про сертифiкати типу компонентiв або вузлiв:
номер сертифiката;
дата видачi сертифiката;
мiсце видачi сертифiката;
пiдстави для надання поширення (у разi надання поширення);
торгове найменування виробника (марка);
найменування продукцiї та познака(и) типу(iв);
торгове(i) найменування продукцiї;
познаки для iдентифiкацiї типу(iв) (у разi маркування компонента/вузла);
мiсце розмiщення познак;
найменування i мiсцезнаходження виробника;
розмiщення та метод закрiплення знака затвердження;
найменування i мiсцезнаходження пiдприємств виробника;
технiчна(i) служба(и), що провела(и) випробовування;
дата(и) проведення випробовувань;
номер(и) протоколу(iв) випробовувань.
2.5. Про сертифiкати вiдповiдностi Адмiнiстратор вносить до Реєстру такi вiдомостi:
2.5.1 про сертифiкати вiдповiдностi завершених, поетапно завершених КТЗ та КТЗ, затверджених щодо виробництва малої серiї:
торгове найменування виробника (марка);
тип;
варiант;
версiя;
торгове найменування КТЗ;
категорiя;
призначення: загальне/спецiальне;
клас (для автобусiв);
найменування i мiсцезнаходження виробника базового КТЗ;
найменування i мiсцезнаходження виробника на останньому етапi виготовляння КТЗ (у разi поетапно завершеного КТЗ);
мiсце розмiщення обов'язкових табличок;
iдентифiкацiйний номер КТЗ (VIN);
розмiщення iдентифiкацiйного номера на шасi;
найменування виробникiв на всiх етапах виробництва (у разi поетапно завершеного КТЗ);
номери сертифiкатiв типiв, отриманих виробниками на всiх етапах виробництва (у разi поетапно завершеного КТЗ, за наявностi);
номер сертифiката типу;
дата видачi сертифiката типу;
мiсце видачi сертифiката вiдповiдностi;
дата видачi сертифiката вiдповiдностi;
2.5.2 про сертифiкати вiдповiдностi компонентiв, окремих технiчних вузлiв та їх партiй:
торгове найменування виробника (марка);
найменування продукцiї i тип(и);
кiлькiсть у партiї;
познака документа, згiдно з яким партiю виготовлено чи ввезено в Україну;
номер(и) затвердження(нь) типу(iв) КТЗ, до складу якого належить(ать) компонент(и) чи окремий(i) технiчний(i) вузол(ли);
дата(и) видачi затвердження(нь) типу(iв) КТЗ, до складу якого належить(ать) компонент(и) чи окремий(i) технiчний(i) вузол(ли);
мiсце видачi сертифiката вiдповiдностi;
дата видачi сертифiката вiдповiдностi;
2.5.3 про сертифiкати вiдповiдностi незавершених КТЗ Адмiнiстратор вносить до Реєстру такi вiдомостi:
торгове найменування виробника (марка);
тип;
варiант;
версiя;
торгове найменування КТЗ;
категорiя;
найменування i мiсцезнаходження виробника базового КТЗ;
найменування i мiсцезнаходження виробника на останньому етапi виготовляння КТЗ;
мiсце розмiщення обов'язкових табличок;
iдентифiкацiйний номер КТЗ (VIN);
розмiщення iдентифiкацiйного номера на шасi;
найменування виробникiв на всiх етапах виробництва;
номери сертифiкатiв типу, отриманих виробниками на всiх етапах виробництва;
номер сертифiката типу;
дата сертифiката типу;
мiсце видачi сертифiката вiдповiдностi;
дата видачi сертифiката вiдповiдностi.
2.6. До Реєстру вносяться реєстрацiйнi записи щодо поширення, вiдмови у видачi сертифiката типу або вiдкликання сертифiката типу. Такi реєстрацiйнi записи здiйснюються Адмiнiстратором на пiдставi повiдомлень, наданих уповноваженими органами iз завiреними копiями документiв за формами, наведеними в додатку 6 до Порядку затвердження конструкцiї транспортних засобiв, їх частин та обладнання, затвердженого наказом Мiнiстерства iнфраструктури України вiд 17 серпня 2012 року N 521. За погодженням з Адмiнiстратором допускається попереднє передавання копiй документiв електронними засобами зв'язку.
2.7. Завiренi копiї сертифiкатiв типу та iнших документiв, на пiдставi яких до Реєстру вносяться реєстрацiйнi записи, а також перелiки виданих сертифiкатiв вiдповiдностi подаються (надсилаються) Адмiнiстратору в день видачi цих документiв.
2.8. Адмiнiстратор вiдмовляє у внесеннi вiдомостей до Реєстру, якщо уповноваженим органом/виробником не наданi в повному обсязi вiдомостi, передбаченi цим Порядком.
2.9. Адмiнiстратор вносить вiдомостi до Реєстру не пiзнiше наступного робочого дня з дня отримання iнформацiї згiдно з пунктом 2.2 цього роздiлу.
III. Доступ до iнформацiї Реєстру
3.1. Доступ Користувача до iнформацiї Реєстру залежно вiд рiвня технiчного забезпечення Реєстру реалiзується шляхом встановлення програмного забезпечення з доступом до бази даних Реєстру в режимi перегляду в реальному часi або надання один раз на день зареєстрованих у Реєстрi даних.
3.2. З метою виконання своїх владних повноважень органи державної влади одержують зареєстрованi в Реєстрi данi на безоплатнiй основi вiдповiдно до запитiв цих органiв.
3.3. Пошук iнформацiї в Реєстрi здiйснюється за вiдомостями, зазначеними в пунктах 2.4, 2.5 роздiлу II цього Порядку.
| Директор департаменту автомобiльного транспорту | Д. В. Петухов |
